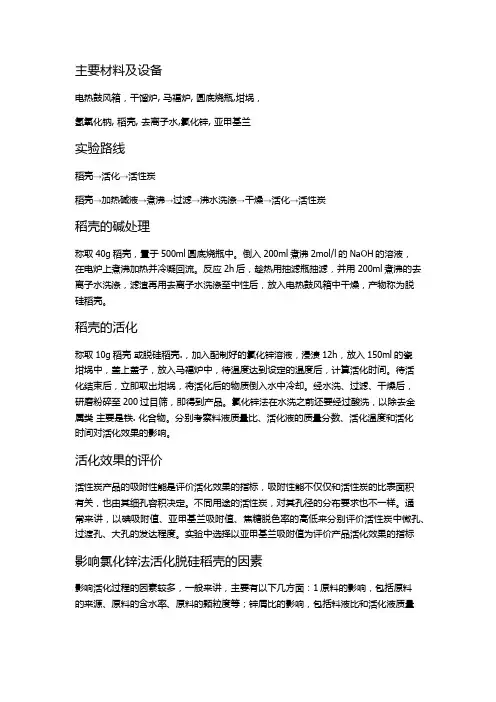

主要材料及设备电热鼓风箱，干馏炉, 马福炉, 圆底烧瓶,坩埚，氢氧化钠, 稻壳, 去离子水,氯化锌, 亚甲基兰实验路线稻壳→活化→活性炭稻壳→加热碱液→煮沸→过滤→沸水洗涤→干燥→活化→活性炭稻壳的碱处理称取40g稻壳，置于500ml圆底烧瓶中。
倒入200ml煮沸2mol/l的NaOH的溶液，在电炉上煮沸加热并冷凝回流。
反应2h后，趁热用抽滤瓶抽滤，并用200ml煮沸的去离子水洗涤，滤渣再用去离子水洗涤至中性后，放入电热鼓风箱中干燥，产物称为脱硅稻壳。
稻壳的活化称取10g稻壳或脱硅稻壳.，加入配制好的氯化锌溶液，浸渍12h，放入150ml的瓷坩埚中，盖上盖子，放入马福炉中，待温度达到设定的温度后，计算活化时间。
待活化结束后，立即取出坩埚，将活化后的物质倒入水中冷却。
经水洗、过滤、干燥后，研磨粉碎至200过目筛，即得到产品。
氯化锌法在水洗之前还要经过酸洗，以除去金属类主要是铁. 化合物。
分别考察料液质量比、活化液的质量分数、活化温度和活化时间对活化效果的影响。
活化效果的评价活性炭产品的吸附性能是评价活化效果的指标，吸附性能不仅仅和活性炭的比表面积有关，也由其细孔容积决定。
不同用途的活性炭，对其孔径的分布要求也不一样。
通常来讲，以碘吸附值、亚甲基兰吸附值、焦糖脱色率的高低来分别评价活性炭中微孔、过渡孔、大孔的发达程度。
实验中选择以亚甲基兰吸附值为评价产品活化效果的指标影响氯化锌法活化脱硅稻壳的因素影响活化过程的因素较多，一般来讲，主要有以下几方面：1原料的影响，包括原料的来源、原料的含水率、原料的颗粒度等；锌屑比的影响，包括料液比和活化液质量分数等；活化温度的影响；活化时间的影响。
实验主要考察料液质量比、活化液质量分数、活化温度、活化时间对氯化锌法活化脱硅稻壳的影响。
在活化液质量分数50%、活化温度500、活化时间45min的条件下，考察料液比对活化效果的影响在料液物质比1：2、活化温度500、活化时间45min的条件下，在料液物质比1：2、活化温度500、活化液质量分数50%条件下在料液物质比1：2、活化液质量分数50%，活化时间45min的条件下。
