教案(“大断面”巷道施工法)

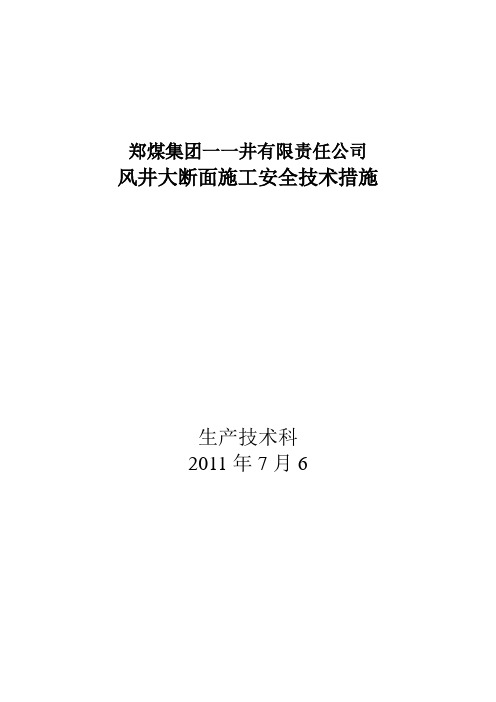

郑煤集团一一井有限责任公司风井大断面施工安全技术措施生产技术科2011年7月6风井大断面施工安全技术措施风井东大巷现已施工至与裴沟老巷贯通位置，经现场观察发现顶板比较破碎且断面较大。

为保证施工期间安全，特制定此施工安全技术措施：一、顶板管理措施1、敲帮问顶（1）、爆破后先由班长对掘进头进行敲帮问顶，确定帮顶正常后，其它人员方可进入掘进头。

若有活矸、活煤，必须进行处理，处理完毕后，方能进行其它工作。

（2）、施工期间掘进工要随时进行敲帮问顶，防止顶板事故发生。

2、大、小冒顶处理（1）砌硂巷道局部冒顶，一般采用补喷封顶的方法进行处理，若冒顶较高较厚时，必须加长加密锚杆，加挂金属网，当冒落较高，需要搁架时，可采用联合支护，先架工字钢支架，然后再用木垛接顶、并背好帮顶护好围岩。

（2）处理大范围冒顶时，必须由主管矿长组织有关部门进行现场跟班，现场指挥，监督落实。

（3）当巷道内出现冒顶时，必须先封顶，减小冒顶范围，加固好冒顶地点附近的棚子。

处理冒顶时，冒顶地点以里人员必须撤到冒顶地点以外，并备足材料，清理好退路。

处理冒顶应根据冒顶范围、冒高、冒顶面积等情况采用以下两种方法进行处理。

一种是：先架工字钢支架，冒高、冒顶面积不明，且冒落活矸边清边流时采用撞楔法进行处理。

即：采用钎椽板从完好的棚梁上往冒顶空间打撞楔做为临时假顶，然后在假顶保护下重新架棚。

(2)、对于冒顶范围不大，冒高小于1.5米，且冒顶已稳定不再扩大时，用坑木背实。

当冒高大于1.5米时，采用搁架法处理。

搁架前应在安全地点用长杆工具撬掉活矸，并备足料，清理好退路，在瓦斯浓度小于1%情况下，派有经验，体壮工人上架，有专人观山，发现异常人员立即撤下来。

3、处理冒顶时必须由生产矿长和掘进队长现场跟班。

二、放炮管理措施所有爆破人员，包括爆破、送药、装药人员，必须熟悉爆炸材料性能，且爆破工作必须由专职爆破工担任；打眼工必须根据实际情况由跟班安检员、班组长布置眼数进行打眼。

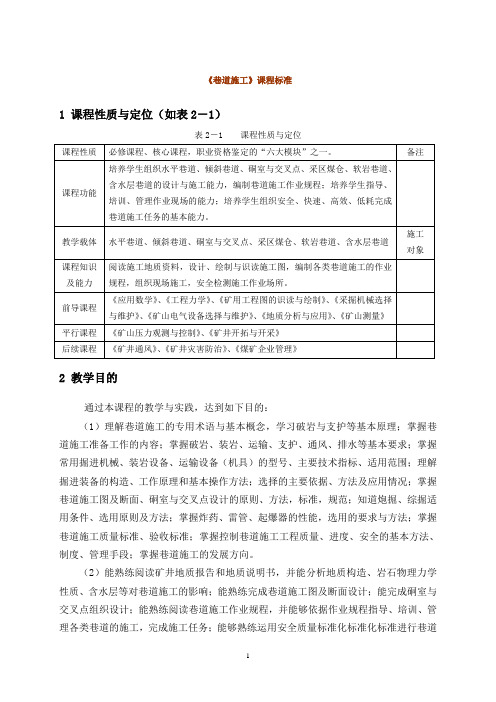

《巷道施工》课程标准1 课程性质与定位（如表2－1）表2－1 课程性质与定位2 教学目的通过本课程的教学与实践，达到如下目的：（1）理解巷道施工的专用术语与基本概念，学习破岩与支护等基本原理；掌握巷道施工准备工作的内容；掌握破岩、装岩、运输、支护、通风、排水等基本要求；掌握常用掘进机械、装岩设备、运输设备（机具）的型号、主要技术指标、适用范围；理解掘进装备的构造、工作原理和基本操作方法；选择的主要依据、方法及应用情况；掌握巷道施工图及断面、硐室与交叉点设计的原则、方法，标准，规范；知道炮掘、综掘适用条件、选用原则及方法；掌握炸药、雷管、起爆器的性能，选用的要求与方法；掌握巷道施工质量标准、验收标准；掌握控制巷道施工工程质量、进度、安全的基本方法、制度、管理手段；掌握巷道施工的发展方向。

（2）能熟练阅读矿井地质报告和地质说明书，并能分析地质构造、岩石物理力学性质、含水层等对巷道施工的影响；能熟练完成巷道施工图及断面设计；能完成硐室与交叉点组织设计；能熟练阅读巷道施工作业规程，并能够依据作业规程指导、培训、管理各类巷道的施工，完成施工任务；能够熟练运用安全质量标准化标准化标准进行巷道施工的安全、质量检查；能够熟练完成巷道施工工程验收；能预测施工中可能出现的问题，制定安全技术措施，并组织实施；能熟练设计炮眼布置图，计算材料消耗量、工程量和成本；能熟练编制劳动组织、循环作业图表；能准确编制水平巷道、倾斜巷道、采区煤仓、硐室与交叉点、软岩巷道、含水层巷道施工的作业规程。

（3）养成良好的劳动纪律习惯；培养认真做事、细心做事的态度；培养团队协作精神；培养良好语言表达能力、组织沟通能力、学习和创新能力；树立安全、快速、高效巷道施工的理念。

3 教学任务与能力实训项目（如表2－2和表2－3）表2－2 课程教学内容与任务表2－3 课程能力训练项目设计4 教学内容与要求4.1学习情境划分（表2－4）表2－4 学习情境的划分4.2 学习情境教学内容包括学习情境名称、学习时数、学习目标、学习内容、教学准备和建议、工具与媒体、学生应具有的能力、教师执教能力要求。

大断面隧道悬臂式掘进机开挖施工工法大断面隧道悬臂式掘进机开挖施工工法一、前言大断面隧道悬臂式掘进机开挖施工工法是一种在隧道工程中广泛应用的先进施工技术，具有高效、安全、环保等优点。

本篇文章将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面对该工法进行详细介绍。

二、工法特点大断面隧道悬臂式掘进机开挖施工工法具有如下几个特点：1）采用机械化施工方式，工效高，提高了工程进度和质量；2）施工过程无需进行爆破，减小了安全隐患和对周围环境的影响；3）可适应不同地质条件，如软土、砂土、岩石等，具有灵活性；4）操作简单，需要的人力和技术要求较低；5）能够实现开挖和支护同时进行，减少了施工时间和成本。

三、适应范围该工法适用于各种大断面的隧道工程，尤其在城市地铁、高速公路和铁路等基础设施建设中得到广泛应用。

不同的机械型号和结构可以满足不同断面形状和地质条件下的施工需求。

四、工艺原理大断面隧道悬臂式掘进机开挖施工工法的工艺原理是通过悬臂式掘进机的前端刀盘进行地层的开挖和破碎，同时进行支护，保证施工过程的稳定。

刀盘通过电机驱动，并配备有刀具和压顶装置，能够根据地质情况进行自适应调整。

同时，悬臂式掘进机还具有除渣、输送、掘进、支护等多种功能，实现了开挖和支护一体化的施工过程。

五、施工工艺大断面隧道悬臂式掘进机开挖施工工法的施工过程分为以下几个阶段：1）前期准备：对施工现场进行准备，包括测量、布置工地、搭建施工设施等；2）机具设备调试：调试悬臂式掘进机和辅助设备，确保其正常运行；3）开挖施工：开启悬臂式掘进机，逐步进行切削和掘进，同时进行支护；4）悬臂调节和推进：根据地层情况，调节悬臂式掘进机的角度和位置，实现隧道的平稳推进；5）支护安装：根据需要进行支护结构的安装和固定；6）隧道内设备安装：安装隧道内的各类设备，如管道、电缆等；7）清运和检查：清理隧道内的渣土和垃圾，并进行检查和维护。

大断面施工方案1. 引言大断面施工是指在土木工程中，使用宽度较大的截面进行施工。

相对于传统的施工方法，大断面施工方案可以提高工程的施工速度和施工质量。

本文将介绍大断面施工的相关内容，包括施工方法、施工工艺和安全措施等。

2. 施工方法大断面施工有多种施工方法可供选择，主要根据工程的具体要求和条件来确定。

2.1 预制装配预制装配是指将建筑构件在工厂或专门设立的生产区域进行加工和组装，然后运到施工现场进行安装。

预制构件可以根据设计要求进行定制，从而提高施工效率和质量。

同时，预制装配还可以减少对施工现场的影响，并缩短工期。

2.2 模块化施工模块化施工是将整个建筑划分为多个模块，然后在工厂中进行加工和组装。

每个模块可以在工厂中独立完成，然后通过运输设备运到施工现场进行拼装。

这种施工方法可以提高施工效率，并减少对施工现场的占用。

3. 施工工艺大断面施工的施工工艺主要有以下几个环节：3.1 基础处理在进行大断面施工之前，需要对基础进行处理。

这包括清理施工区域、测量基坑尺寸、挖掘基坑、回填基底等。

同时，还需要检查基础是否满足设计要求，并进行必要的修复和加固。

3.2 模板搭设模板搭设是为了在施工过程中对混凝土进行成型。

在大断面施工中，需要使用大型的模板和支撑杆对混凝土进行支撑。

模板的搭设需要精确的测量和布置，以确保施工质量。

同时，还需要注意模板的固定和支撑，防止发生事故。

3.3 混凝土浇筑混凝土浇筑是大断面施工的关键环节。

在进行混凝土浇筑前，需要对混凝土进行配制，并根据设计要求进行浇筑。

在浇筑过程中，需要使用振动器和抹光机对混凝土进行处理，从而达到预期的效果。

3.4 后期处理在混凝土浇筑完成后，还需要进行后期处理，包括拆除模板、清理施工现场、检查施工质量等。

同时，还需要对施工现场进行必要的维护，保证工程的安全和稳定。

4. 安全措施大断面施工过程中需要注意安全措施，以确保施工人员和施工现场的安全。

主要的安全措施包括：•施工现场的封闭和警示，防止非施工人员进入现场。
