分布式控制系统设计及应用第一章：引言分布式控制系统是近年来快速发展的一项新技术，它将多个处理单元集成在一个系统中，实现了分布式处理和控制功能，大大提高了系统的性能和可靠性。

本文将讨论分布式控制系统的设计与应用，介绍其基本原理、实现方法和应用场景。

第二章：分布式控制系统基本原理分布式控制系统是基于分布式计算和通信技术实现的，其基本原理包括：1.分布式计算：系统将任务分解为多个子任务，每个子任务由一个或多个处理单元完成，各个处理单元之间相互协作完成任务。

2.分布式通信：系统中的处理单元通过网络进行通信，将结果传递给其他处理单元，实现分布式协作。

3.数据同步：各个处理单元之间需要共享数据，因此需要对数据进行同步，以保证各个处理单元的数据一致性。

第三章：分布式控制系统实现方法分布式控制系统实现方法包括：1.架构设计：分布式控制系统中包含多个处理单元，因此需要通过架构设计实现系统的整体性、可扩展性和可维护性。

2.通信协议：分布式控制系统中，各个处理单元之间需要进行通信，因此需要使用标准的通信协议，确保各个处理单元之间的数据可以正确传递。

3.数据同步算法：分布式控制系统中，各个处理单元之间需要保持数据同步，因此需要使用同步算法，保证各个处理单元的数据一致性。

第四章：分布式控制系统的应用场景分布式控制系统适用于需要高度可靠性和高效性的场景，包括：1.工业自动化：分布式控制系统可以实现对工业生产线的控制和管理，提高生产效率和质量。

2.智能交通系统：分布式控制系统可以实现对交通灯、车辆和行人等的控制和管理，提高交通安全和运行效率。

3.智能家居系统：分布式控制系统可以实现对家庭设备的控制和管理，提高家庭生活舒适度和便利性。

第五章：分布式控制系统设计与应用的挑战和解决方案分布式控制系统的设计和应用面临着以下挑战：1.系统性能：分布式控制系统需要处理大量的数据和任务，因此需要优化系统性能，提高系统的响应速度和处理能力。

chap8 计算机分布式控制系统

chap8 计算机分布式控制系统

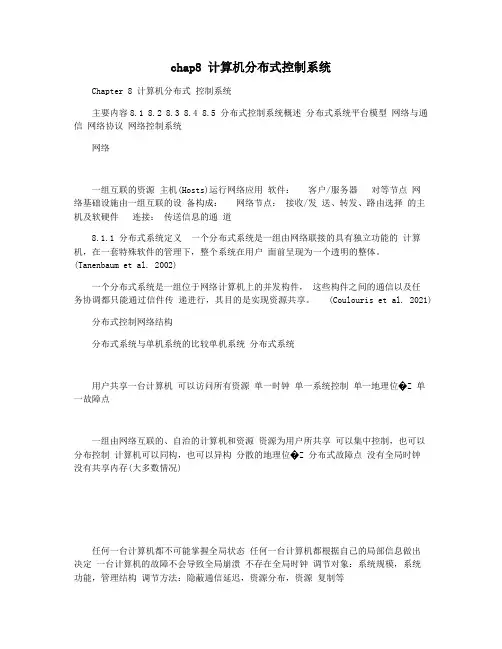

chap8 计算机分布式控制系统Chapter 8 计算机分布式控制系统主要内容8.1 8.2 8.3 8.4 8.5 分布式控制系统概述分布式系统平台模型网络与通信网络协议网络控制系统网络一组互联的资源主机(Hosts)运行网络应用软件：客户/服务器对等节点网络基础设施由一组互联的设备构成：网络节点：接收/发送、转发、路由选择的主机及软硬件连接：传送信息的通道8.1.1 分布式系统定义一个分布式系统是一组由网络联接的具有独立功能的计算机，在一套特殊软件的管理下，整个系统在用户面前呈现为一个透明的整体。

(Tanenbaum et al. 2002)一个分布式系统是一组位于网络计算机上的并发构件，这些构件之间的通信以及任务协调都只能通过信件传递进行，其目的是实现资源共享。

(Coulouris et al. 2021)分布式控制网络结构分布式系统与单机系统的比较单机系统分布式系统用户共享一台计算机可以访问所有资源单一时钟单一系统控制单一地理位�Z 单一故障点一组由网络互联的、自治的计算机和资源资源为用户所共享可以集中控制，也可以分布控制计算机可以同构，也可以异构分散的地理位�Z 分布式故障点没有全局时钟没有共享内存(大多数情况)任何一台计算机都不可能掌握全局状态任何一台计算机都根据自己的局部信息做出决定一台计算机的故障不会导致全局崩溃不存在全局时钟调节对象：系统规模，系统功能，管理结构调节方法：隐蔽通信延迟，资源分布，资源复制等分布式系统的发展简史系统名称 CM* 组织机构卡内基.· 梅隆大学网络要求层次总线计算机 PDP 研制日期 1975Cambridge DCSLocus V System Mach CORBA Distributed COM JINI剑桥大学加州大学洛杉矶分校斯坦佛大学卡内基.· 梅隆大学 OMG 微软公司 Sun Microsystems剑桥环以太网以太网以太网互联网互联网互联网LSI-4PC Sun Sun, PC 任何机器 PC 任何机器19791980 1982 1985 1990 1996 2000经典分布式系统应用 rlogin or telnet (远程访问) 网络文件系统 ATM (银行自动取款机) 分布式数据库 WWW (万维网) 全球定位系统自动售货终端机航空管制系统网络拍卖系统8.1.2 典型的网络拓扑结构星形环形二叉树形全连通形正则形任意形星形路径算法连通性负载均匀易差否易差是环形二叉树形易较差否全连通形易好是正则形易较好是任意形不易不详不详主要内容8.1 8.2 8.3 8.4 8.5 分布式控制系统概述分布式系统平台模型网络与通信网络协议网络控制系统8.2 分布式系统平台模型客户/服务器模型：把使用者看成客户 (client),把应用的具体实现者看成服务器 (server),可以帮助人们容易理解分布式系统，也便于人们管理一个复杂的分布式系统。

分布式集中控制系统

分布式集中控制系统
• 系统中各台计算机所承担的任务比较单一，可
以针对需要实现的功能采用具有特定结构和软
件的专用计算机，以提高计算机的可靠性。
2 DCS的特点
• DCS采用开放式、标准化、模块化和系列化设计。
开放 性
• 采用局域网方式通信，实现信息传输。
• 当需要改变或扩充系统功能时，可将新增计算 机方便地连入系统通信网络或从网络中卸下， 几乎不影响系统其他计算机的工作。 • 注：此处系统是指DCS的系统本身，非Windows 操作系统。
是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流
电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备 如电磁阀、压力变送器等提供稳定、不间断的电力供应。
• 当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压
器，同时它还向机内电池充电。 • 当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变零切换转换的方法向 负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。 • UPS 设备通常对电压过高或电压过低都能提供保护。
7 机柜
• 机柜是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设
备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。
• 机柜同样有着和UPS电源重要的辅助作用，一个好的机柜意味着保证计算机可以在良好的环 境里运行。 • 机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及全 面兼容不同厂商机架式设备的难题，从而使数据中心能够在高稳定性的环境下运行。
状态 栏
讯，消息，停机，服务器，操作站，安全级别

分布式控制系统概述PPT课件

分布式控制系统概述PPT课件

DeviceNet
Foundation Fieldbus
可编辑课件
23
第二节 DCS组成
2.操作站： 完成人机界面功能、供操作员操作监视。
1. 画面种类：流程图、总貌、控制组、调整趋势、 报警归档等。
2. 宝钢高炉控制系统：800多幅流程图画面（操 作）、200多幅报警画面。
可编辑课件
24
第二节 DCS组成
10
5
Your site here
本章知识点
第一章 概述
1.分布式控制系统的概念 2.分布式控制系统的组成、结构 3.分布式控制系统的特点 4.分布式控制系统的体系结构
和技术特点 5.分布式控制系统的发展
6 Your site here
可编辑课件
7
可编辑课件
8
第一节 DCS概念
一、概念
• 分布式计算机控制系统又称集散控制系统，简称 DCS（Distributed Control System)
工厂停工，重则导致设备的损坏甚至发生火灾、爆炸
等恶性事故，这就是所谓“危险集中”。
可编辑课件
13
☞而采用一台计算机工作、另一台计算机备用的双机双 工系统，或采用常规仪表备用方式，虽可提高控制系 统的可靠性，但成本太高，如果工厂的生产规模不大， 则经济性更差，用户难以接受。因此，有必要吸收常 规模拟仪表和计算机控制系统的优点，并且克服它们 的弱点，利用各种新技术和新理论，研制出新型的控 制系统。
可编辑课件
14
☞20 世纪 70 年代初，大规模集成电路的问世及微处理 器的诞生，为新型控制系统的研制创造了物质条件。 同时，CRT 图形显示技术和数字通信技术的发展，为 新型控制系统的研制提供了技术条件，现代控制理论 的发展为新型控制系统的研制和开发提供了理论依据 和技术指导。根据“危险分散”的设计思想，过去由 一台大型计算机完成的功能，现在可以由几十台甚至 几百台微处理机来完成。各微处理机之间可以用通信 网络连接起来，从而构成一个完整的系统。

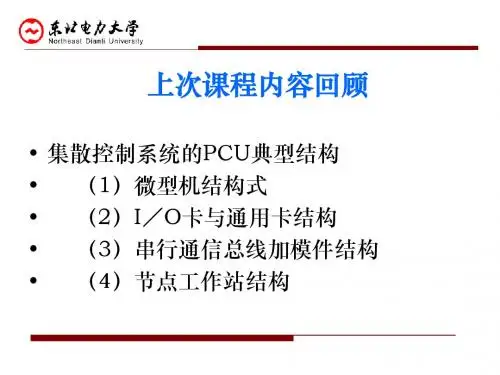

分布式控制系统(DSC)12-第三章、第四章-DCS课件-2

分布式控制系统(DSC)12-第三章、第四章-DCS课件-2

第三章 DCS过程控制站
数字滤波 • 常用经典滤波方法
• • • • • 中位值滤波法 算术平均滤波法 滑动平均滤波法 中位值平均滤波法：相当“中位值滤波法”+“算术平均滤波法” 低通、高通、带通、带阻和全通等类型
• 现代滤波
• • • •
Kalman滤波 Wenner滤波 自适应滤波 小波变换（wavelet）等
第三章 DCS过程控制站
热电阻测温信号的线性化：对热电阻的阻值变化 信号与温度之间的非线性进行补偿处理 在电力、冶金等行业广泛使用铂电阻作为测温 元件，铂电阻和温度t的关系，一般表示为： Rf=R0(1+a1t+a2t2+...+antn)
第三章 DCS过程控制站
脉冲量计算
• 积算方式：累计脉冲总数，流量或电量积算 • 频率方式：测量频率 fx=N/T • 周期方式：测量周期Tx=NT0
第三章 DCS过程控制站
电站锅炉恒温控制
第三章 DCS过程控制站
信号器 顺控 报警画面 1-5V 直流 4-20mA 直流 热电偶 mV 热电阻 分析仪 脉冲 信号 4-20mA 直流 开关 信号 A/D A/D A/D A/D A/D 线性 开方 热偶 线性化 热阻 线性化 折线 函数 脉冲序 列输入 处理 指示器 比率设 定器 控制器 信号选 择器 补偿运 算积算 数字 滤波 报警 检验 手动操 作器 开关控 制器 时间比 例开关 控制器 定量设 定器 开关 单元 各种演 算单元 信号输 出器 设定器
当串调回路在PID算法插有“定位型输出”算法，那么此算法必须具有 反算功能，即除了将次级回路的设定值(LSP)送主回路外(次级回路处于串 级断开状态)，“定位型输出”算法块(比如是加法功能块)必须反算出(逆 运算)一个值作为主回路输出。

ABB Freelance 800F分布式控制系统 说明书

ABB Freelance 800F分布式控制系统 说明书

Freelance 800F分布式控制系统系统描述术语表过程站：这个术语用于描述AC800F控制器（现场控制器）和机架式控制器。

一个过程站可以设计成冗余配置和非冗余配置。

AC800F：这个术语用于描述AC800F现场控制器这种类型的过程站。

一个冗余的过程站包含了2个AC800F控制器。

机架式过程站：这个术语用于描述机架式类型的过程站。

一个冗余的过程站包含2个机架式CPU。

控制器：这个术语用于描述一个单独的，非冗余的过程站。

目录Freelance 800F：灵活的的过程控制系统页 4系统结构页 6过程级自动化：控制器页 8过程级自动化：远程I/O 页 12过程级自动化：现场设备页 13过程级自动化：Freelance机架式I/O 页 14系统通信页 16操作员级DigiVis软件页 18 Control Builder F组态和调试软件页 28工程与服务页 40 Freelance 800F系统数据页 42ABB4在现代自动化系统投资中，由于硬件设备部分只占用整个系统中较少的成本，则编写工程应用软件的成本就变得越来越重要。

通常来讲，一个自动化项目的工程应用软件费用约占到了整个项目的50%左右，这不难看出，成本结构的迁移给用户创造了优化项目投资的机会，所以，必须从工程编程一开始就要考虑降低费用！这就是我们开发Freelance 800F 系统的目的：保持硬件价格与那些可编程逻辑控制器一致的情况下，通过减少用户工程费用来提高成本效率。

Freelance 800F 过程控制系统如何帮助用户减少工程费用？通过使用一个完整的工程工具（Control Builder F ）来配置组态整个控制系统，包括自动化功能、操作员界面显示和记录，以及组态现场总线设备（PROFIBUS ，FOUNDATION Fieldbus ，HART 等等）和设备参数设定。

在过程控制站和操作员站之间自动生成全局的数据通信。

对于现场设备、过程控制站和操作员站，整个控•••制系统采用了一个统一的全局数据库，从而降低了建立数据通信及交互访问的成本和时间投资，并保证整个系统范围内数据的一致性。

分布式控制系统(DCS)7-第一章-DCS课件

分布式控制系统(DCS)7-第一章-DCS课件

第一章DCS概述
• 数据按域独立组态，域间数据可以由域间引用或 域间通信组态进行定义，并通过监控网络相互引 用。 • 如果只配置一个域，体系结构可简化为图3-32 模式。单域系统中，SNET与MNET可共用100M 高速冗余以太网传输介质。另外，中央服务器也 可同时兼作操作员站使用。 • MACSTM系统具有的功能：数据采集、控制运算 、闭环控制输出、设备和状态监视、报警监视、 远程通信、实时数据处理和显示、历史数据管理 、日志记录、事件顺序记录、事故追忆、图形显 示、控制调节、报表打印、高级计算组态、调试 、打印、下装、诊断。
第一章DCS概述
1.7.2 HS2000CAS系统的网络结构 • HS2000CAS系统的节点从功能上分为现场控制 站、操作员站、打印控制站、服务器、通讯控制 站和工程师站六种类型。其中现场控制站、通讯 控制站与操作员站、打印控制站之间通过服务器 连接，所有节点通过网络连接起来，服务器和现 场控制站、通讯控制站通过系统网络连接，服务 器和操作员站、打印控制站、工程师站通过管理 网络连接在一起，整个系统通过管理网络和系统 网络完成各节点间数据和信息的传递。如图3-30 所示。
第一章DCS概述
• 系统网络(S—NET) 由10M／100M高速实时以太网络或ARCNET 网络构成。用于连接现场控制站和服务器。 • 控制网络（C-NET） 由PROFIBUS构成，可兼容CAN、FF、 MODBUS等多种现场总线网络，用来与现场控 制站主控单元和过程I/O单元通信，完成实时输 入、输出数据传送服务的专用网络系统。
第一章DCS概述
（2）MACSTM系统网络及特性 • MACSTM系统网络采用可靠性高的双冗余结构，应用时 可以保证在任何一条网络失效的情况下都不影响系统通信 。系统网络的拓扑结构为星型，中央节点为服务器。一个 域系统网络（冗余）的连接示意图如图3-33所示。 • MACSTM系统网络的网络特性如下： • • 传输速率100Mbps； • • 通信介质采用双绞线或光纤； • • 最大距离：与选用的介质有关，光纤每段最大距离为 2000m，双绞线每段最大距离为100m。 • • 允许的最大HUB（集线器）数为4，每个HUB有16个 端口。

分布式控制系统共59页文档

分布式控制系统共59页文档

END
分布式控制系统
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

自动化仪表与dcs课件(分布式控制系统)资料

自动化仪表与dcs课件(分布式控制系统)资料

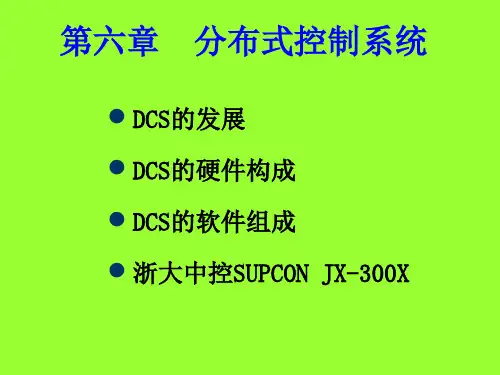

第六章 分布式控制系统
•DCS的发展 •DCS的硬件构成 •DCS的软件组成 •浙大中控SUPCON JX-300X
6.4 浙大中控SUPCON JX-300X
一、系统整体结构
6.4 浙大中控SUPCON JX-300X
二、控制站硬件结构
6.4 浙大中控SUPCON JX-300X
三、系统软件 1、AdvanTro-Pro软件包：系统组态、数据服务和实时监控功能
6.1 DCS的发展
二、第二代集散控制系统（成熟期）
1980-1985：X Taylor公司MOD300 等
特点： （1）引入局域网（LAN）作为系统骨干，按照网络节点的概念
组织。 （2）系统开始摆脱仪表控制系统的影响，逐步靠近计算机系统。
6.2 DCS的硬件构成
三、工程师站 对DCS进行离线的配置、组态工作和 在线的系统监督、控制、维护的网络节点。
1、组态功能 （1）硬件配置组态 （2）控制回路组态 （3）操作员站显示画面的生成 （4）数据库组态 （5）报表生成组态
2、对系统的监控功能
6.2 DCS的硬件构成
四、系统网络 以太网作为系统网络。
DI：数字量输入；
AO：模拟量输出；
DO：数字量输出；
ES：工程师站；
IOBUS：输入输出总线；
CNET：控制网络；
MNET：生产管理网络； CG：计算机网关；
MMC：生产管理计算机；SCS：监控计算机站； OS：操作员站；
6.1 DCS的发展
四、第四代DCS的出现 Honeywell 公司Experion PKS（过程知识系统）、 Emerson 公司PlantWeb (Emerson Process Management)、 Foxboro公司A2、 横河公司R3（PRM-工厂资源管理系统） ABB公司 Industrial IT 系统

分布式计算机控制系统 ppt课件

分布式计算机控制系统 ppt课件

3.工程师站组态软件 （1）组态 “组态(Configure)”的含义是“配置”、“设定”、“设 置”等意思，是指用户通过类似“搭积木”的简单方式来完 成自己所需要的软件功能，而不需要编写计算机程序。就是 用应用软件中提供的工具、方法，完成工程中某一具体任务 的过程。 一种组态软件只能适合某种领域的应用。组态形成的数据只 有其制造工具或其他专用工具才能识别。
3.工程师站组态软件 （2）主要功能 实现实时数据库组态 系统硬件组态 历史记录组态 报警组态 在线下装
控制算法组态 画面组态 报表组态 在线组态 安全性组态等功能。
（二）DCS的网络结构 1、DCS的控制网络CNET 控制站内部使用的冗余实时网络，实现在控制站内部各个智 能I/O模板和控制板之间信息传递。 2、DCS的系统网络SNET DCS的中枢，应具有良好的实时性、快速的响应性、极高的 安全性和网络的开放性等特点，选用局域网。 传输介质：同轴电缆或光缆
DCS功能的构成反映了DCS的“分散控制、集中管 理”的特点。 从功能上看可以分为：四个层次，分别是现场控 制级的功能；过程装置控制级；车间操作管理级； 全厂优化和调度管理级。 从结构看分为：三大块，分别是分散过程控制装 置；集中操作和管理系统；通信系统。
（一） DCS系统的层次结构 1、 现场控制级（直接控制层） （1）微处理器进入现场变送器、传感器和执行器；部分或 完全完成过程控制级的功能； （2）采集过程数据，对数据进行数据转换； （3）输出过程操作命令； （4）进行直接数字控制； （5）完成与过程装置控制级的数据通信； （6）对现场控制级的设备进行检测和诊断。 主要设备：控制站（包含输入输出单元（IOU）、控制单元 （CU）、电源单元（PU））
（3）实时数据库 实时数据库的存取形式： 1）输入输出模块取得通道信息和转换信息后，经运算后将 运算结果存回数据库。 2）控制算法从数据库中取得运算所需要的各种变量值，并 把控制结果写回数据库。 3）网络通信模块周期性的从数据库取得各记录的实时值并 广播到网络上，以刷新其他站的数据库，同时不断接受网络 上的控制信息包，并将该信息写回该点的记录中。

分布式控制系统(课程设计)2012

分布式控制系统(课程设计)2012

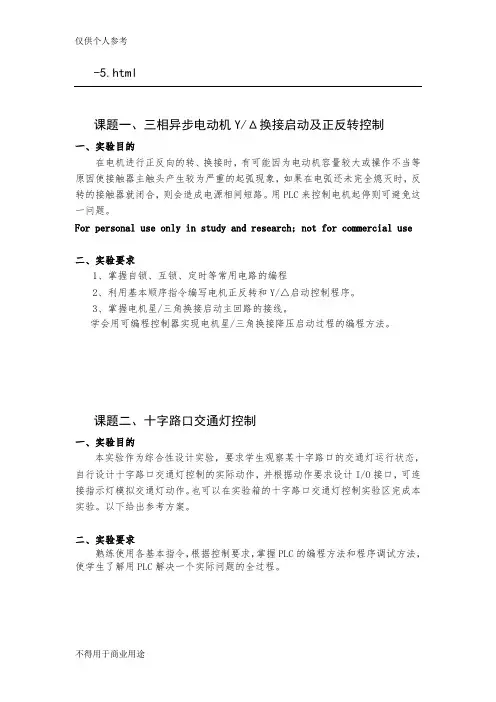

-5.html课题一、三相异步电动机Y/Δ换接启动及正反转控制一、实验目的在电机进行正反向的转、换接时，有可能因为电动机容量较大或操作不当等原因使接触器主触头产生较为严重的起弧现象，如果在电弧还未完全熄灭时，反转的接触器就闭合，则会造成电源相间短路。
