控制系统中的分布式控制技术随着科技的进步，控制系统在各个领域中扮演着重要的角色。
为了提高控制系统的效率和可靠性，分布式控制技术逐渐得到应用。
本文将介绍分布式控制技术的概念、基本原理以及在实际应用中的优势和挑战。
一、概述分布式控制技术是指将控制系统中的任务分散到多个节点上进行处理的技术。
相比传统集中式控制系统，分布式控制技术具有更高的系统可用性、更灵活的系统配置和更强大的计算能力。
二、基本原理1. 网络通信分布式控制系统中各个节点之间通过网络进行通信，实现任务的分配和信息的交换。
常用的通信方式包括以太网、无线通信等。
2. 数据同步分布式控制系统需要确保各个节点上的数据保持一致性。
数据同步可以通过时间同步和消息同步来实现，确保各个节点之间的数据一致性。
3. 分布式算法为了实现协同控制，分布式控制系统需要采用分布式算法来实现任务的分配和协调。
常见的分布式算法包括分布式PID控制算法、分布式模糊控制算法等。
三、实际应用1. 工业控制系统在工业生产中，分布式控制技术可以将任务分配到不同的节点上进行处理，提高生产效率和系统可靠性。
例如，在自动化生产线中，将不同的任务分配到各个节点上，可以同时处理多个环节，提高生产效率。
2. 智能交通系统分布式控制技术在智能交通系统中也得到广泛应用。
例如，在城市交通信号控制系统中，可以将信号控制任务分布到各个信号灯上，通过协同控制来优化交通流量，提高交通效率。
3. 智能电网在智能电网中，分布式控制技术可以将电力系统中的控制任务分配给不同的发电站和负载节点，实现对电力的分布式管理和优化控制，提高电力系统的可靠性和效率。
四、优势与挑战分布式控制技术的优势在于提高了系统的可靠性和鲁棒性，使系统更加灵活和可扩展。
然而，分布式控制技术也存在着一些挑战，如网络通信的延时和丢包问题、数据同步的复杂性以及分布式算法的设计和实现难度。
结论随着科技的不断进步，分布式控制技术在控制系统中的应用越来越广泛。

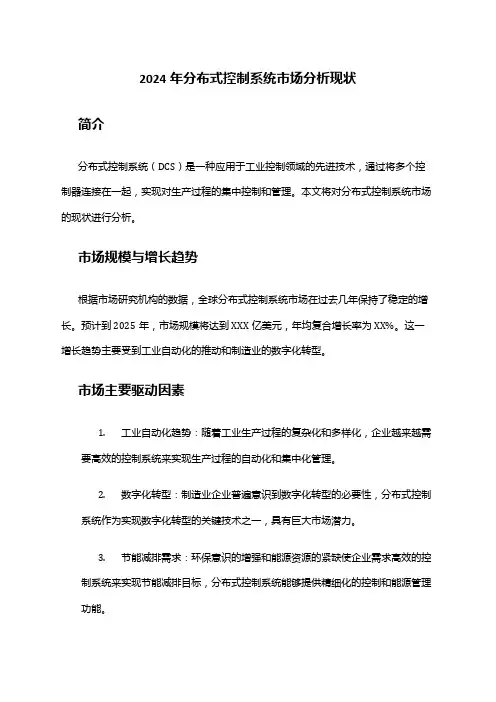

2024年分布式控制系统市场分析现状简介分布式控制系统（DCS）是一种应用于工业控制领域的先进技术，通过将多个控制器连接在一起，实现对生产过程的集中控制和管理。
本文将对分布式控制系统市场的现状进行分析。
市场规模与增长趋势根据市场研究机构的数据，全球分布式控制系统市场在过去几年保持了稳定的增长。
预计到2025年，市场规模将达到XXX亿美元，年均复合增长率为XX%。
这一增长趋势主要受到工业自动化的推动和制造业的数字化转型。
市场主要驱动因素1.工业自动化趋势：随着工业生产过程的复杂化和多样化，企业越来越需要高效的控制系统来实现生产过程的自动化和集中化管理。
2.数字化转型：制造业企业普遍意识到数字化转型的必要性，分布式控制系统作为实现数字化转型的关键技术之一，具有巨大市场潜力。
3.节能减排需求：环保意识的增强和能源资源的紧缺使企业需求高效的控制系统来实现节能减排目标，分布式控制系统能够提供精细化的控制和能源管理功能。
市场竞争格局当前，全球分布式控制系统市场竞争激烈，并呈现出以下几个特点：1. 主要厂商：市场上的主要参与者包括ABB、西门子、施耐德电气等国际知名企业，以及一些地区性的本土厂商。
2. 技术壁垒：分布式控制系统具有较高的技术门槛，需要企业拥有强大的研发能力和专业技术，因此市场上的主要厂商具有较大的优势。
3. 市场细分：分布式控制系统市场基于不同行业需求进行了细分，如石化、能源、电力等，每个行业都存在一些具有专业领域优势的企业。
4. 地区差异：分布式控制系统市场在不同地区存在一定差异，市场上的领先企业通常在多个地区都有一定市场份额。
市场前景与挑战分布式控制系统市场的前景较为广阔，但也面临一些挑战： 1. 制造业转型期：许多传统制造业企业仍然面临数字化转型难题，对分布式控制系统的需求尚未完全释放。
2. 安全隐患：分布式控制系统的信息安全风险日益凸显，如何确保系统的安全性成为市场面临的重要问题。

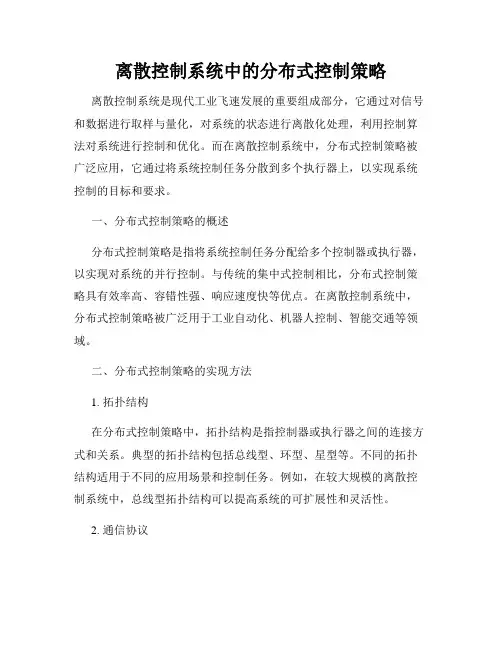

离散控制系统中的分布式控制策略离散控制系统是现代工业飞速发展的重要组成部分，它通过对信号和数据进行取样与量化，对系统的状态进行离散化处理，利用控制算法对系统进行控制和优化。
而在离散控制系统中，分布式控制策略被广泛应用，它通过将系统控制任务分散到多个执行器上，以实现系统控制的目标和要求。
一、分布式控制策略的概述分布式控制策略是指将系统控制任务分配给多个控制器或执行器，以实现对系统的并行控制。
与传统的集中式控制相比，分布式控制策略具有效率高、容错性强、响应速度快等优点。
在离散控制系统中，分布式控制策略被广泛用于工业自动化、机器人控制、智能交通等领域。
二、分布式控制策略的实现方法1. 拓扑结构在分布式控制策略中，拓扑结构是指控制器或执行器之间的连接方式和关系。
典型的拓扑结构包括总线型、环型、星型等。
不同的拓扑结构适用于不同的应用场景和控制任务。
例如，在较大规模的离散控制系统中，总线型拓扑结构可以提高系统的可扩展性和灵活性。
2. 通信协议分布式控制系统中，控制器或执行器之间需要进行信息交互和数据传输。
通信协议是实现分布式控制的关键之一。
常用的通信协议包括CAN、Ethernet、Profibus等。
不同的通信协议有不同的性能指标和适用范围，工程师需要根据具体的应用场景选择合适的通信协议。
3. 控制算法分布式控制系统中，每个控制器或执行器都需要具备一定的智能和决策能力。
控制算法是实现分布式控制的核心。
常用的控制算法包括PID控制、模糊控制、遗传算法等。
在分布式控制系统中，控制算法需要具备分散决策、协同工作等特点，以实现全局的控制目标。
三、分布式控制策略的应用案例1. 工业自动化在工业自动化领域，分布式控制策略被广泛应用于生产线的控制和优化。
通过将控制任务分散到多个执行器上，可以提高生产线的灵活性和响应速度，降低系统故障的影响。
2. 机器人控制分布式控制策略在机器人控制中也有重要应用。
通过将控制任务分布到多个关节或执行器上，可以实现机器人的协同运动和灵活控制，提高机器人的工作效率和精度。
分布式控制系统的设计与实现分享分布式控制系统的设计原则方法和实践分布式控制系统（Distributed Control System，简称DCS）是一种基于计算机网络的控制系统，它将控制通信功能和数据采集处理功能分布在不同的计算节点上，通过网络连接进行协同工作。
下面将分享分布式控制系统的设计原则、方法和实践。
设计原则：1.可扩展性：分布式控制系统应该具备良好的可扩展性，可以方便地增加或减少控制节点，以满足系统的需求变化。
2.高可用性：分布式控制系统在设计上应考虑故障容忍和容错措施，以保证在节点故障或网络故障情况下，系统能够继续正常运行。
3.实时性：对于涉及实时控制的系统，分布式控制系统应能够保证数据传输和处理的实时性，以确保系统的稳定性和准确性。
4.安全性：分布式控制系统在设计上应考虑安全性，采取相应的安全措施，保护系统不受恶意攻击和数据泄露的风险。
方法：1.基于消息传递的架构：分布式控制系统可以采用基于消息传递的架构，通过消息队列等方式进行节点间的通信和数据交换，实现控制指令的传输和反馈。
2.主从式结构：分布式控制系统可以采用主从式结构，在一个主控节点下挂载多个从控节点，主控节点负责协调和分发控制任务，从控节点执行具体的控制操作。
3.数据同步与共享：分布式控制系统中的节点需要能够实现数据的同步和共享，以保证各节点之间的数据一致性和可靠性。
实践：1.选用适当的通信协议和网络技术，如TCP/IP、以太网等，确保数据传输的稳定和可靠。
2.协调节点间的工作，采用分布式锁机制或分布式一致性算法，保证在分布式环境下任务的正确执行。
3.引入监控和诊断机制，对系统进行实时监控和故障诊断，及时发现并处理节点故障和网络故障，保证系统的高可用性和稳定性。
4.多级访问控制和身份认证，采用加密技术保护系统的安全。
对于涉及敏感数据的系统，可以采用数据加密和数字签名等方式，确保数据的机密性和完整性。
总之，分布式控制系统的设计与实现需要考虑可扩展性、高可用性、实时性和安全性等因素。
分布式控制系统设计与实现随着人们对各种工业自动化、机器人技术等的需求不断增加，分布式控制系统作为一种重要的控制技术，发挥着越来越大的作用。
本文将介绍分布式控制系统的设计与实现，并探讨其中涉及到的相关技术，以及如何实现分布式控制系统与传统控制系统的对接。
一、分布式控制系统概述分布式控制系统是一种将整个生产过程拆分成多个小的控制单元，通过各个单元之间的通信与协作，共同完成一个完整的控制任务的控制系统。
相比于传统的中心式控制系统，分布式控制系统具有以下优势：1、高可靠性由于分布式控制系统是由多个小的控制单元协同工作，即使有一个单元出现故障，也不会影响整个系统的运行。
2、高可扩展性由于分布式控制系统是由多个小的控制单元组成，可以通过添加或删除单元来改变系统的规模，并且可以很方便地对整个系统进行升级。
3、高灵活性分布式控制系统可以根据生产需求进行动态调整，而传统的中心式控制系统则不易实现。
二、分布式控制系统的设计在分布式控制系统的设计中，需要考虑以下问题：1、系统的整体架构分布式控制系统的整体架构可以采用多种方案，例如，主从架构、对等架构等。
而对于不同的生产需求，需要选择不同的架构方案。
2、任务分配与调度由于分布式控制系统是由多个小的控制单元协同工作，需要考虑如何合理地分配任务，以实现系统的高效运行。
同时，需要考虑如何对任务进行调度，避免出现优先级不明的情况。
3、通信协议与数据格式在分布式控制系统中，不同的控制单元之间需要进行通信，因此需要设计一套通信协议和数据格式。
同时，需要保证通信协议和数据格式的兼容性，以便于不同的控制单元之间进行数据的传输和交换。
4、系统的安全性与可靠性由于分布式控制系统涉及到的控制单元较多，数据交换的复杂性也较高，因此在设计中需要考虑如何保证系统的安全性和可靠性，避免出现数据泄露、系统故障等问题。
三、分布式控制系统的实现在分布式控制系统的实现中，需要考虑以下方面：1、硬件平台的选择分布式控制系统的实现需要选择合适的硬件平台，包括控制器、传感器等设备。
分布式控制模块
分布式控制系统是一种具有高可靠性、灵活性和自控性的控制系统。
它的关键特征是采用多台不同的集控箱并分布在系统中实现控制任务。
1. 优点：
(1) 扩展性强。
分布式控制系统可以支持一个连续可扩展的架构，可
以满足客户需求，满足市场对大规模控制的不断增长的需求。
(2) 高可靠性。
分布式控制系统的可靠性高于其他控制系统，可以有
效地抵抗环境中的干扰，减少故障率。
(3) 安全性高。
分布式控制系统可以支持安全策略，降低系统被窃取，失去控制或发生重大运营安全风险的可能性。
2. 作用：
(1) 传输数据时使用多条路径可以更好地实现实时控制和管理，增强
传输效率和系统可靠性。
(2) 分布式控制系统可以减少传统控制和数据处理系统的数据中心的
安全攻击的可能性，有助于增强网络的安全性。
(3) 分布式控制系统可以提供系统多样性。
不同的系统可以采用不同
的控制方式来实现其控制及监控功能，从而更容易调节和管理系统设备。
3. 应用：
(1) 分布式控制系统在机器自动控制中受到广泛采用，可以实现远端控制以及诊断等功能。
(2) 分布式控制系统可以应用到计算机网络，电力系统和制造系统等领域。
(3) 分布式控制系统也可以应用于库存管理、运输管理和生产调度等物流管理领域，实现自动化管理。
(4) 分布式控制系统还可以应用到监控和安防领域，实现各种实时信息采集、传输和处理功能。
简答题1、典型的分布式控制系统主要包括哪几个部分？一个典型的DCS系统包括四大部分组成：至少一个现场控制站(完成系统的运算处理控制)，至少一个操作员站(完成人机界面功能、供操作员操作监视)，一台工程师站（用于离线组态、在线修改和操作系统开发。
也可以利用一台操作员站兼做工程师站）和一条通信系统2、分布式都有哪几种冗余结构？各有什么优缺点？为什么要采用冗余结构？1)分布式控制有两种冗余结构，一种是整体式冗余结构，另一种是分离式冗余结构。
2)整体式系统是由早期单回路调节器和PLC组成，因本身有操作器，常采用仪表盘备用方式；分离式冗余结构常采用多重化冗余结构：配备冷备用数据库，操作器热备用，CRT远程遥控备用等。
整体式冗余结构可以实现完全与系统分离备用，系统受干扰较小，但是系统成本较高，自动化水平较低；分离式冗余结构可以选择重要部件备用，投资较小。
3)分布式控制系统是实时在线控制系统，搞可靠性是评价分布式控制系统的主要指标，通常要求MTBF达到99.9999%以上，就必须对系统采用冷备用，热备用等方式。
通常通信系统全部冗余，控制站中主控部件热备用，电源N+1:N热备用，子模件和端子板N+1:N冷备用。
3、简述最小拍控制系统的特点。
1)若参数不变，可以实现时间最优控制；2)本质是开环控制；3)加反馈可实现闭环最优控制。
4、为什么说分布式控制是递阶控制系统？1)分布式控制系统具有以下特点：2)网络结构，将各个子系统通过总线连接起来；3)分层结构，有工程师站，操作站和控制站等构成；4)主从结构，集中操作、分散控制，控制站内部又分主从部件。
5)基于以上三点，分布式控制系统是递阶控制系统。
5、人机界面的要求主要包括哪些内容？人机接口主要是CRT的操作站。
对他们主要要求是环境要求，输入特性和图形特性的要求；1)化境要求首先指人机接口设备对环境的要求：有耐冲击和振动的特性；环境要求的第二部分是对供电的要求，它包括供电电压等级、类型和容量及允许的极限值等，也涉及到供电方式，冗余配置等内容；环境要求的第三部分是对互联设备的通信距离限制；2)输入特性的改善使操作员的操作内容和方式发生根本变化；3)图形特性是人机接口的重要特性：采用图形用户界面（GUI）、图形处理器（GP）和图形缓冲（GB）使人机接口的图形特性得到极大的提高。
人机接口的性能取决于所采用的硬件设备和软件系统。
采用多任务操作系统、关系数据库、高速数据查询语言及X窗口技术，使得操作人员可以很方便的监视和错做生产过程，使得控制工程师可以方便的组态和编程，使维护工程师能及时发现故障并正确处理。
7. 分布式控制系统为什么采用现场总线控制力式?采用现场总线控制方式具有如下优点：①消除4mA—20模拟仪表通讯的瓶颈现象：将传统的通讯是单向的模拟信号转变为双向的数字通讯：②降低现场安装费用和减少相应的设备；电缆和输入输山卡可以大幅度减少；③增强了系统的自治性；采用现场总线标准智能仪表后，操作人员可以方便地在控制室刑现场设备进行监控；④系统组态简单、安装、运行和维修方便。
8简述分布式控制系统的可扩展件、可移植性。
随着产品的完善和控制规模的扩人，分布式控制系统的硬件和应用软件可以增加。
硬件包括通讯系统、控制器和操作站等，应刖软件包括操作界面、控制功能和数模开发等。
一旦系统运行成功以后，可以被移植到任何相似的工艺过程中。
9、简述分布式控制系统的组态工作内容。
分布式控制系统的组态包括系统组态、画面组态和控制组态。
系统组态完成组成系统的各设备间的连接。
画面组态完成操作站的各种画面、画面间连接。
控制组态完成各控制器、过程控制装置的控制结构连接、参数设置等。
趋势显示、历史数据压缩、数据报表打印及画面拷贝等组态常作为画面组态或控制组态的一部分来完成。
10、对人机接口的要求主要包括哪些内容？人机接口主要是CRT 的操作站。
对它们主要要求是环境要求、输入特性和图形特性要求： ○1环境要求首先指人机接口设备对环境条件的要求；有耐冲击和震动的特性；环境要求的第二部分是对供电的要求；它包括供电电压等级、类型和容量及允许的极限值等，也涉及到供电方式，冗余配置等内容；环境要求的第三部分是对互联设备的通信距离的限制； ○2输入特性的改善使操作员的操作内容和方式发生根本变化； ○3图形特性是人机接口的重要特性；采用图形用户界面（GUI ）、图形处理器（GP ）和图形缓冲（GB ）使人机接口的图形特性得到极大的提高。
人机接口的性能取决于所选用的硬件设备和软件系统。
采用多任务操作系统、关系数据库、高速数据查询语言及X 窗口技术，使得操作人员可以很方便的监视和操作生产过程，使得控制工程师可以方便的组态和编程，使维护工程师能及时发现故障并正确处理。
11.什么叫动态显示？答：分布式控制系统对图形显示采用动态处理，得到动态的实感。
具体有如下方法： a. 升降式动态处理方法b. 推进式动态显示流体流动的方法c. 色彩动态显示温度的方法d. 填色动态显示设备状态的方法e. POPUP 动态操作的方法12.画出数字PID 闭环控制系统结构图，并阐述各部分特点。
答：在生产过程计算机控制系统中，采用图2.5所示的PID 控制，其算式为1()c dide u K e edt T T dt=++⎰ 或写成传递函数形式()1(1)()c d i U s K T s E s T s=++其中，c K 为比例增益，c K 与比例带δ成倒数关系，即1c K δ=，i T 为积分时间，d T 为微分时间，u 为控制量，e 为被控量y 与给定值r 的偏差。
13、简述选择性控制的基本原理 ：1）适应不同的工况，即设备在不同状态下，采用不同的控制方式。
通常的自动控制系统在遇到不正常工况或特大扰动时，很可能无法适应，只好从自动改为手动。
2）基于安全考虑。
在手动操作的一段时间里，操作人员为确保生产安全，适应特殊情况，有另一套操作规律，若将这一任务交给另一控制器来实现，那就可扩大自动化应用范围，使生产更加安全。
3）基于热备用考虑，一台控制器在线，另一台控制器热备用 论述题1.国内常用的分布式控制系统构成：中国CONTEC 公司的CONTEC-9000系统由管理级，监控级，控制级，和现场级组成。
管理级：中央管理机支持1024个站； 监控级：操作站和工程师站；控制级：16个控制站，320个回路，6400个控制点； 现场级：RS —485现场总线，32个RTU; （附图 看下课本P2）2、试描述在分布式控制系统中如何实现前馈控制与反馈控制相结合的控制模式? 解：前馈控制实质是一种按扰动进行调节的开环控制系统，其作用是使被控制变量不受主要扰动作用而产生偏差。
其特点是当扰动产生后，被控制变量还未显示出变化以前，根据扰动大小进行调节，以补偿扰动对被控对象的影响。
而反馈控制是误差控制，其作用是克服其余扰动以及前馈补偿不完全的部分。
要实现完全补偿并非易事，因为要得到工业过程的精确数学模型是十分困难的；同时扰动也不是特定的一种。
为保证系统有更大的适应性，工业过程的许多场合把前馈控制与反馈控制结合起来，实现前馈控制与反馈控制相结合的控制模式。
3在数字PID 控制中，为什么常采用增量算法? 因为数字系统是在各个采样点上读入过程值，而积分环节是将系统过去时刻符采样值(n 个) 累加起来，即需要在系统中开辟n 个存储空问，并在各个采样周期内完成累加工作。
随着时间的推移，n 值逐步增人，其存储空间运算量越来越大，直至系统瘫痪。
为此，采样增量算法，使系统存储空间和运算量变成固定的两步运算 即：()()()[()(1)]kk p I D i UK e k K e i K e k e k ==++--∑变化为：()[()(1)]()[(1)(2)]k p I D U K e k e k K e k K e k e k =--++--- 4绘制PLC 的工作原理图并简述其工作过程 工作原理目：工作过程：PLC 作过程实际上周而复始地执行读输入、执行程序、处理通信请求、执行CPU 自诊断和写输出地扫描过程。
5.设被控对象传递函数为Gp(s),其前后均有较强干扰，采用复式控制（前馈和反馈），请画出系统框图并给出调节器。
解：因为被控对象前后均有较强干扰，所以在被控对象前后干扰通道的传递环节G f 和干扰补偿环节G d 。
()()Gp s Gc PID Gp s smith ∴ 被控对象的传递函数已给出，可使用调节器；若含纯滞后环节，可用预估器。
6.判断该梯形图画法正确与否？7、如何在分布式控制系统中实施解耦控制方式？这类耦合可以转化为串级耦合，对这类串级解耦，可以用对角线、单位矩阵法，消除耦合元素。
如对角线矩阵法： ()()()Y S G S U S = ()()()U S D S P S =()()()()Y S G S D S P S ∴=欲使系统间无关联，只需G(S)D(S)相乘后成为对角阵。
即1122()0G(S)D(S)=0G (S)G S ⎡⎤⎢⎥⎣⎦原理题设计题1.圆弧插补法1）M 点偏差22222m m m m F R R X Y R =-=+-若m F =0，则M 点在圆弧上；若m F >0，则M 点在圆弧外；若m F <0，则M 点在圆弧内。
对逆向第二象限圆弧插补（假设步长为1）： 当0m F ≤时，沿-X 方向移动一步， 即111,m m m m X X Y Y ++=-=122121m m m m F R R F X ++=-=-+ 当0mF >时，沿-Y 方向移动一步，即11,1m m m m X X Y Y ++==-121m m m F F Y +=-+2）算步数（以X =1） X 方向：0X e N X X X =-=5 Y 方向：0Ye N Y Y Y =-=52、简述选择性控制的基本原理，并用流程图形式画出锅炉蒸汽系统中蒸汽流量变小时系统调节过程3、设计行车（正反转）控制逻辑图。
符号说明：QF：空气开关；KH：热继电器；KM1，KM2：正反转接触器；SB2，SB3：正反转按钮；SB1：停止按钮梯形图；SB1接I0.0；SB2接I0.1；SB3接I0.2；KH接Q0.1；KM1接Q0.0；KM2接Q0.1。
Q0.1综合题1、信号灯循环点亮1）硬件选择本系统对PLC的I/O总要求为：2个开关量输入点，3个开关量输出点。
综合考虑各方面因素及进一步发展的要求，设计选择西门子S7—300系列PLC为控制核心，CPU模块可选用CPU314C—2DP 。
电源选择PS 307 5A。
2）I/O分配其中M0.0为启动按钮，M0.1为停止按钮，Q0.0、Q0.1、Q0.2分别控制三只灯。
