有源相控阵雷达通道幅相监测方法研究

有源相控阵雷达通道幅相监测方法研究

Ａ ｔｄ ｎ ｃ ａ ｎ ｌａ ｌ ｕ ｅ ｐ ａ ｅ ｍｏ ｉ ｒｎ ｔｏ ｓ ｓｕ ｙ ｏ ｈ ｎ ｅ ｍｐｉ ｄ — ｈ ｓ ｎｔ ｉｇ ｍｅｈ ｄ ｔ ｏ
ｆｒａ ｔ ｅ ｐ ａ ｅ ｒａ ａ ａ ｓ ｏ ｃｉ ｈ ｓ ｄ ａ ｒｙ ｒ ｄ ｒ ｖ
ｕ Ａ Ｘｕ ． ｕ Ｎ ｅｈ ｉ （ ｌａ ｅｒｅｔｉ ＭｉｔｙＲｐｅｎａｖ ｉｒ ｓ ｔｅ ｅｏ ａａ ｙｔ ｔ ｈｎ ｅＰ ＡＮ ｖ ａｊ ｇ Ｎ ｎ １ Ｙ） ｆＲ ｄｒ ｓｍｏ ｈ Ｃ ｉｓ Ｌ ａｙｉ Ｎ ｎｎ ， ａ ｇ２￣ ３ Ｓ ｅ ｆ ｅ ｅ ｎ ｉ
１ 引 言
随着微电子化和数字技术 的飞速发展 ， 数字波束 形成技术在相控阵雷达中得到了广泛的应用。数字波 束形成技术充分利用 了阵列 天线所接 收到的空 间信
息， 以快速、 可 灵活地实现波束 扫描 ， 并具有抗干扰 能
力强 、 可靠性好等多方面的优点。但是 ， 由于各通道间
幅相特性的不一 致， 因而导致 了波束指 向不正确和旁 瓣 抬 高等 问题 。这 是 每个阵列 雷 达 设计 者 都 非常 关 注 的 。本 文首 先分 析 了 引起 通 道 幅 相 不 一致 的原 因 ， 并 且仿真了通道幅相误差对波束形成的影响， 最后结合 工程 实际 阐述 了有源相 控 阵雷 达 中收 发通 道 幅相 监 测
第３ １卷 第 ４期 ２１ 年 ｌ ０ １ ２月
雷达与对抗
ＲＡＤ ＡＲ ＆ Ｄｅ ． ０ １ ｃ ２ １

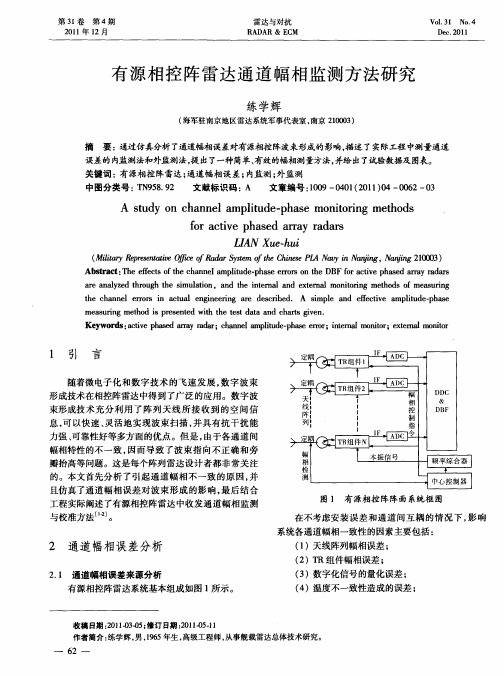

有源相控 阵雷达通道 幅相监测方法研究
练 学辉
（ 海军驻南京地 区雷达 系统军事代表室 ， 南京 ２０ ０ ） １０３
摘
要： 通过仿真分析了通道幅相误差对有源相控阵波束形成的影响， 描述 了实际工程 中 测量通道

一种数字阵列雷达幅相监测校准的新方法

一种数字阵列雷达幅相监测校准的新方法

一种数字阵列雷达幅相监测校准的新方法宋虎;李赛辉;刘剑;蒋迺倜【摘要】数字阵列雷达是一种接收和发射波束都以数字方式实现的全数字相控阵雷达.基于远场外监测原理,研究了数字处理的幅相误差校准方法,并探讨提出一种基准数据和中场监测相结合的阵地级校准方法.试验结果表明,本文提出的方法可以得到精度很高的校准数据,经校准后的天线波束可以满足数字阵列雷达的要求.基于基准数据和中场监测相结合的方法是一种探索,是数字阵列雷达阵地级校准的简单、易行、有效的方法.【期刊名称】《雷达与对抗》【年(卷),期】2015(035)001【总页数】5页(P29-33)【关键词】数字阵列雷达;幅相误差;监测与校准【作者】宋虎;李赛辉;刘剑;蒋迺倜【作者单位】中国船舶重工集团公司第七二四研究所,南京211153;中国船舶重工集团公司第七二四研究所,南京211153;中国船舶重工集团公司第七二四研究所,南京211153;中国船舶重工集团公司第七二四研究所,南京211153【正文语种】中文【中图分类】TN958.92数字阵列雷达集成了阵列技术和数字技术的优点，可有效地提升雷达的性能，满足日益增长的对雷达的需求。

相对于传统相控阵来说，它具有巨大的优势:易于实现超低副瓣，大的动态范围，波束扫描速度快，可同时多波束等。

为了解决舰载雷达在近海作战时复杂环境下小目标的检测问题，美国海军在2000年开展了DAR(Digital Array Radar)雷达的研究，并完成了L波段96个单元的实验样机系统［1］。

国内在数字阵列雷达系统及关键技术方面也进行了大量的研究和试验［2］。

数字阵列的制造和安装位置误差、发射和接收通道存在幅相误差等，均会对天线的副瓣电平、增益和波束指向造成影响。

为了确保天线方向图符合天线性能指标要求，有源相控阵天线必须校准。

不同于传统的相控阵雷达，数字阵列雷达采用数字波束形成技术实现发射和接收的波束，校准处理也采用数字的方法，具有波束形成灵活、校准精度高等优点。

相控阵雷达在线幅相校正

相控阵雷达在线幅相校正

相控阵雷达在线幅相校正纪斌;杨勇【摘要】Because the radar echo’s amplitude and phase will be changed when the temperature of TR mod-ule channel rises,the phased array antenna beam pointing accuracy will descend and side-lobe level will drive up,resulting in the failure when the radar system begins to detect,imaging and track. Through analy-zing the reason causing amplitude-phaseerror,this paper introduces an algorithm which combines far-field measurement method of optimized radiation pattern with near-field measurement method of average vector algorithm to calibrate the radar non-realtimely and improve the phased array antenna’s amplitude-phase consistency. The correction and feasibility of this algorithm have been proved by the measurement in ane-choic chamber and outfield test.%TR组件有源通道会随环境条件的变化引起雷达回波幅度和相位的变化，使得相控阵天线波束的指向精度下降、副瓣电平抬高，导致雷达系统在探测、成像、跟踪时失效。

变频通道幅相一致性测试方案介绍

变频通道幅相一致性测试方案介绍

变频通道幅相一致性测试技术方案 2015年12月15日张德锋1 引言有源相控阵(AESA)雷达具有快速波束成形、作用距离远、测量精度高及同时支持多种功能等优势，广泛应用于国防、航空航天应用中。

有源相控阵雷达一般包含许多个T/R组件，为了保证相控阵雷达的总体性能，需要对T/R组件的性能严格把关。

图1. 有源相控阵(AESA)雷达有源相控阵雷达具有成百上千个辐射单元——天线，每个天线连接一个T/R组件，每个T/R组件均包含发射和接收通道，以及移相器、衰减器等部件，典型的T/R 组件结构如图2所示。

相控阵雷达通过调整T/R组件的移相器、衰减器来改变每一路信号的相位和幅度，从而实现波束的快速扫描。

发射链路天线端接收链路图2. 典型的T/R组件结构示意图对于相控阵雷达，只有精确已知各通道之间的幅度和相位差异，才能够准确地作相应的补偿 (基带补偿或者通过衰减器和移相器补偿)，从而实现精确波束成形。

如何精确地实现通道间的幅相差异测试，或者称为幅相一致性测试，将是保证相控阵雷达性能的关键。

T/R组件中的发射通道和接收通道往往包含变频部件，通道的输入和输出频率不同，这将使得测试更加复杂。

针对以上测试，罗德与施瓦茨公司可提供完善的测试解决方案。

凭借出色的射频性能和丰富的测试功能，罗德与施瓦茨公司的矢量网络分析仪可完美地完成变频通道幅相一致性测试，尤其是多端口矢量网络分析仪，将是多通道幅相一致性测试的理想选择。

2 变频通道幅相一致性测试如果待测通道不包含变频器件，则直接测试每个通道的S参数得到相移和插损，便可以求出通道之间的幅相一致性。

如果待测通道包含变频器件，则通常有三种测试方法：(1) 基于R&S ZVA矢量网络分析仪的双音测试技术，可确定每个通道的相位及损耗，再与参考通道相比较，从而得到通道间幅相一致性；(2) 直接将每个变频通道输出信号的相位和幅度与参考通道比较，从而得到通道间幅相一致性。

(3) 使用参考混频器确定通道间幅相一致性。

T／R组件幅相快速测试研究

T／R组件幅相快速测试研究摘要T/R组件的批生产能力已经成为大型有源相控阵雷达系统研制的重要保障，更加快速地测试组件性能是T/R组件生产部门的重要课题，本文介绍了使用PXI高速I/0卡提高T/R组件自动测试系统性能，提升TR组件幅相测试速度的方法。

关键词T/R组件；自动测试系统；PXI前言大型有源相控阵雷达对T/R组件的需求数以万计，一般T/R组件的电性能测试项目达到几十项之多，再结合组装过程、环境试验的反复测试、大带宽下的多频点测试要求，测试工作量巨大。

在T/R组件生产过程中采用全自动测试系统对其进行电性能测试是行业内的普遍选择。

T/R组件自动测试系统一般由以下测试仪器组成：矢量网络分析仪、信号源、频谱仪、噪声仪、功率计、示波器、直流电源，还包括进行测试通路切换的开关系统、控制被测件工作状态的控制器以及系统控制计算机。

T/R组件的幅相测试因其测试状态多，数据量大，耗时多，在组件测试中具有重要地位。

幅相测试涉及矢量网络分析仪，组件控制器，开关系统的结合使用。

提高幅相测试速度，对提升T/R组件批生产能力具有重要意义。

1 T/R组件幅相测试T/R组件幅相的测试流程，一般先切换开关系统形成测试通道，组件上电，发送控制信号使组件工作在指定状态，等待状态稳定，从矢量网络分析仪读取幅度、相位、驻波数据，再进入下一状态。

所有状态测试完成后，关电。

再切换到下一测试通道，重复测试状态循环。

发送控制信号的过程实质是计算机将指令传输到组件控制器，组件控制器再输出信号到组件。

这一过程的时间取决于计算机与组件控制器的数据传输速度已经组件控制器的信号生产速度。

组件控制器通常使用串口连接计算机，速度较慢。

组件控制器为定制非标设备，效率难以保证。

数据读取的速度取决于矢量网络分析仪的性能，以及与计算机的连接方式和数据量。

数据量取决于测试要求，宽频带T/R组件的频点数多，数据量相应较大。

幅相测试的耗时也取决于对T/R组件的测试状态要求。

26735216_一种相控阵雷达多通道同步方法

2022年2月第50卷第1期Feb.2022Vol.50No.1现代防御技术MODERN DEFENCE TECHNOLOGY一种相控阵雷达多通道同步方法*祝昇翔，何岷，贺志毅，王嘉欣（北京遥感设备研究所，北京100854）摘要：相控阵雷达采用多通道工作方式后增加了自由度并提升了系统性能。

针对雷达遇到的同步问题，提出一种相控阵雷达多通道同步方法。

该方法首先采用同步触发方式对单个时钟芯片进行同步，然后对多个时钟芯片的同步信号进行精确延时调整，最后采用一种自适应采样窗口中心调节方法实现多个高速模数转换器的同步。

将其应用于实际雷达产品，实测结果表明，该方法可有效实现相控阵雷达的多通道同步。

关键词：多通道；同步；相控阵雷达；JESD204B标准；时钟doi：10.3969/j.issn.1009-086x.2022.01.009中图分类号：TN958.92；TJ0文献标志码：A文章编号：1009-086X（2022）-01-0060-07A Multi-Channel Synchronization Method for Phased Array RadarZHU Sheng⁃xiang，HE Min，HE Zhi⁃yi，WANG Jia⁃xin（Beijing Institute of Remote Sensing Equipment，Beijing100854，China）Abstract：The multi-channel mode of phased array radar increases the degree of freedom and im⁃proves performance of the system.To solve the synchronization problem of the radar，a multi-channel synchronization method for phased array radar is proposed.It uses the synchronization trigger mode for single clock chip.The delay values of multiple synchronization signals of the clock chips are ad⁃justed accurately.An adaptive sample window center adjustment method is proposed for multiple high speed analog to digital converters.This method is used for actual radar products.Test results have demonstrated the effectiveness of the approach to implement multi-channel synchronization for phased array radar.Keywords：multi-channel；synchronization；phased array radar；JESD204B standard；clock0引言相控阵技术自出现以来，凭借其波束快速扫描和灵活捷变，以及空域滤波和定向能力，大大提升了雷达的威力［1］。
