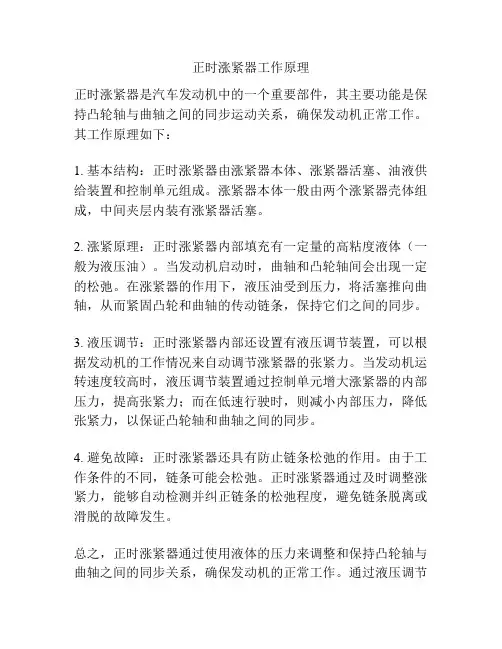

正时涨紧器工作原理
正时涨紧器是汽车发动机中的一个重要部件,其主要功能是保持凸轮轴与曲轴之间的同步运动关系,确保发动机正常工作。
其工作原理如下:
1. 基本结构:正时涨紧器由涨紧器本体、涨紧器活塞、油液供给装置和控制单元组成。
涨紧器本体一般由两个涨紧器壳体组成,中间夹层内装有涨紧器活塞。
2. 涨紧原理:正时涨紧器内部填充有一定量的高粘度液体(一般为液压油)。
当发动机启动时,曲轴和凸轮轴间会出现一定的松弛。
在涨紧器的作用下,液压油受到压力,将活塞推向曲轴,从而紧固凸轮和曲轴的传动链条,保持它们之间的同步。
3. 液压调节:正时涨紧器内部还设置有液压调节装置,可以根据发动机的工作情况来自动调节涨紧器的张紧力。
当发动机运转速度较高时,液压调节装置通过控制单元增大涨紧器的内部压力,提高张紧力;而在低速行驶时,则减小内部压力,降低张紧力,以保证凸轮轴和曲轴之间的同步。
4. 避免故障:正时涨紧器还具有防止链条松弛的作用。
由于工作条件的不同,链条可能会松弛。
正时涨紧器通过及时调整涨紧力,能够自动检测并纠正链条的松弛程度,避免链条脱离或滑脱的故障发生。
总之,正时涨紧器通过使用液体的压力来调整和保持凸轮轴与曲轴之间的同步关系,确保发动机的正常工作。
通过液压调节
装置可以根据发动机的转速和负载情况自动调整涨紧器的张紧力,从而提供更好的驱动效果和操作稳定性。

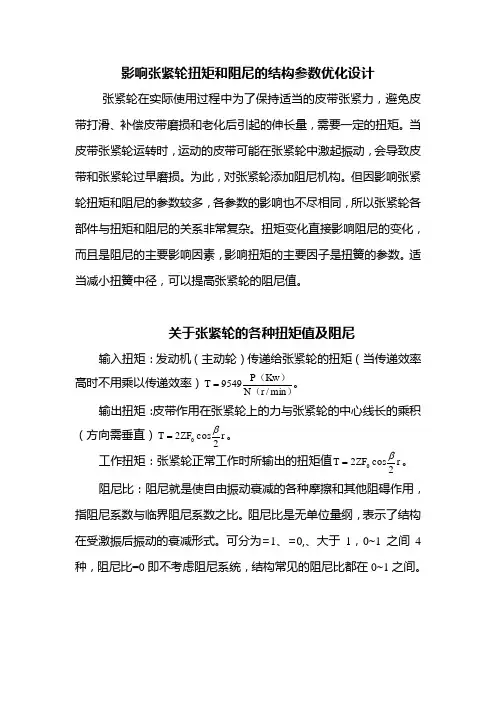

影响张紧轮扭矩和阻尼的结构参数优化设计张紧轮在实际使用过程中为了保持适当的皮带张紧力,避免皮带打滑、补偿皮带磨损和老化后引起的伸长量,需要一定的扭矩。
当皮带张紧轮运转时,运动的皮带可能在张紧轮中激起振动,会导致皮带和张紧轮过早磨损。
为此,对张紧轮添加阻尼机构。
但因影响张紧轮扭矩和阻尼的参数较多,各参数的影响也不尽相同,所以张紧轮各部件与扭矩和阻尼的关系非常复杂。
扭矩变化直接影响阻尼的变化,而且是阻尼的主要影响因素,影响扭矩的主要因子是扭簧的参数。
适当减小扭簧中径,可以提高张紧轮的阻尼值。
关于张紧轮的各种扭矩值及阻尼输入扭矩:发动机(主动轮)传递给张紧轮的扭矩(当传递效率高时不用乘以传递效率))()(min /r N Kw P 9549T =。
输出扭矩:皮带作用在张紧轮上的力与张紧轮的中心线长的乘积(方向需垂直)r 2cos ZF 2T 0β=。
工作扭矩:张紧轮正常工作时所输出的扭矩值r 2cos ZF 2T 0β=。
阻尼比:阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用,指阻尼系数与临界阻尼系数之比。
阻尼比是无单位量纲,表示了结构在受激振后振动的衰减形式。
可分为=1、=0,、大于1,0~1之间4种,阻尼比=0即不考虑阻尼系统,结构常见的阻尼比都在0~1之间。
四点接触轴承概念:四点接触球轴承是一种分离型轴承,也可以说是一套轴承可承受双向轴向载荷的角接触球轴承。
其内、外圈滚道是桃型的截面,当无载荷或是纯径向载荷作用时,钢球和套圈呈现为四点接触,这也是这个名称的由来。
功能:当只有纯轴向载荷作用时,钢球和套圈就成了两点接触,可承受双向的轴向载荷。
四点接触球轴承还可以承受力矩载荷,兼有了单列角接触球轴承和双列角接触球轴承的功能。
四点接触球轴承只有形成两点接触时才能保证正常的工作。
所以一般适用于那些纯轴向载荷或轴向载荷大的合成载荷下呈两点接触的场合,四点接触球轴承极限转速高,也适合于那些高速运转的场合。
0引言带传动时各类机械中常用的装置,结构简单,易于制造。
带传动属于挠性传动,传动平稳,噪声小,可缓冲吸阵,过载时,带会在带轮上打滑,可防止其他零件的损坏,起到安全保护的作用。
常用于中心距较大情况下的传动。
在相同的条件下,与其他传动相比,简化了结构,降低了成本。
在实际中,带传动时由主动轮、从动轮和套在带轮上面的传动带组成的。
工作中,带的张紧度会影响工作效率,带与带轮之间存在滑动,传动比不能严格保持不变,传动效率较低,易造成带的磨损。
因此我们要了解带的张紧,正确的安装和维护传动带,延长带的使用寿命。

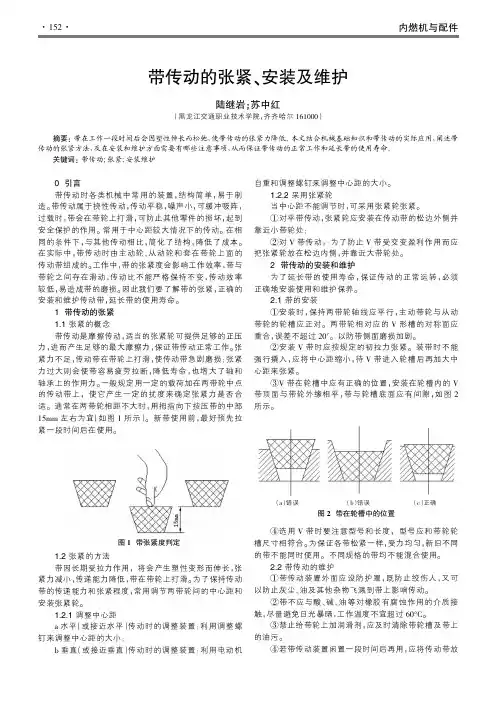

1带传动的张紧1.1张紧的概念带传动是摩擦传动,适当的张紧轮可提供足够的正压力,进而产生足够的最大摩擦力,保证带传动正常工作。
张紧力不足,传动带在带轮上打滑,使传动带急剧磨损;张紧力过大则会使带容易疲劳拉断,降低寿命,也增大了轴和轴承上的作用力。
一般规定用一定的载荷加在两带轮中点的传动带上,使它产生一定的扰度来确定张紧力是否合适。
通常在两带轮相距不大时,用拇指向下按压带的中部15mm 左右为宜(如图1所示)。
新带使用前,最好预先拉紧一段时间后在使用。
1.2张紧的方法带因长期受拉力作用,将会产生塑性变形而伸长,张紧力减小,传递能力降低,带在带轮上打滑。
为了保持传动带的传递能力和张紧程度,常用调节两带轮间的中心距和安装张紧轮。

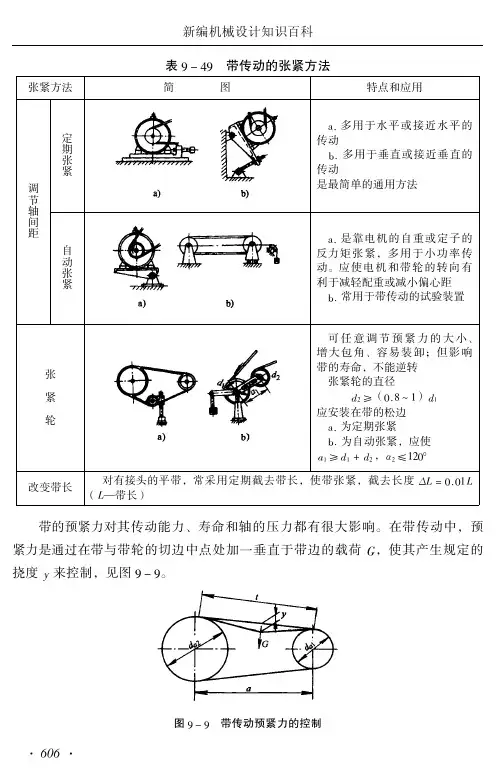

1.2.1调整中心距a 水平(或接近水平)传动时的调整装置:利用调整螺钉来调整中心距的大小;b 垂直(或接近垂直)传动时的调整装置:利用电动机自重和调整螺钉来调整中心距的大小。
1.2.2采用张紧轮当中心距不能调节时,可采用张紧轮张紧。
①对平带传动,张紧轮应安装在传动带的松边外侧并靠近小带轮处;②对V 带传动,为了防止V 带受交变盈利作用而应把张紧轮放在松边内侧,并靠近大带轮处。
2带传动的安装和维护为了延长带的使用寿命,保证传动的正常运转,必须正确地安装使用和维护保养。
2.1带的安装①安装时,保持两带轮轴线应平行,主动带轮与从动带轮的轮槽应正对。

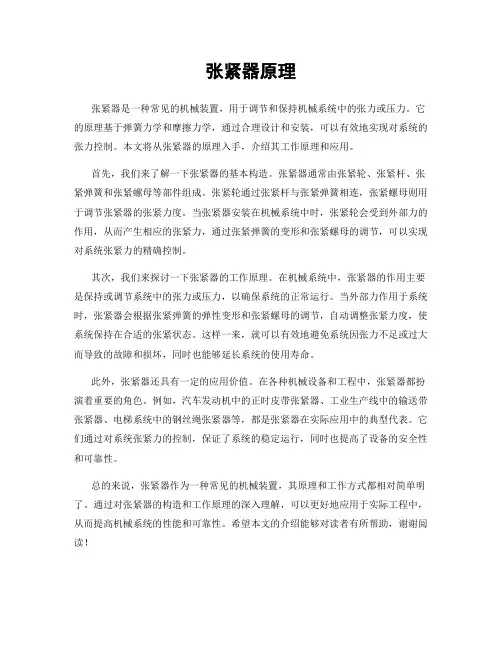

张紧器原理张紧器是一种常见的机械装置,用于调节和保持机械系统中的张力或压力。
它的原理基于弹簧力学和摩擦力学,通过合理设计和安装,可以有效地实现对系统的张力控制。
本文将从张紧器的原理入手,介绍其工作原理和应用。
首先,我们来了解一下张紧器的基本构造。
张紧器通常由张紧轮、张紧杆、张紧弹簧和张紧螺母等部件组成。
张紧轮通过张紧杆与张紧弹簧相连,张紧螺母则用于调节张紧器的张紧力度。
当张紧器安装在机械系统中时,张紧轮会受到外部力的作用,从而产生相应的张紧力,通过张紧弹簧的变形和张紧螺母的调节,可以实现对系统张紧力的精确控制。
其次,我们来探讨一下张紧器的工作原理。
在机械系统中,张紧器的作用主要是保持或调节系统中的张力或压力,以确保系统的正常运行。
当外部力作用于系统时,张紧器会根据张紧弹簧的弹性变形和张紧螺母的调节,自动调整张紧力度,使系统保持在合适的张紧状态。
这样一来,就可以有效地避免系统因张力不足或过大而导致的故障和损坏,同时也能够延长系统的使用寿命。
此外,张紧器还具有一定的应用价值。
在各种机械设备和工程中,张紧器都扮演着重要的角色。
例如,汽车发动机中的正时皮带张紧器、工业生产线中的输送带张紧器、电梯系统中的钢丝绳张紧器等,都是张紧器在实际应用中的典型代表。
它们通过对系统张紧力的控制,保证了系统的稳定运行,同时也提高了设备的安全性和可靠性。
总的来说,张紧器作为一种常见的机械装置,其原理和工作方式都相对简单明了。
通过对张紧器的构造和工作原理的深入理解,可以更好地应用于实际工程中,从而提高机械系统的性能和可靠性。
希望本文的介绍能够对读者有所帮助,谢谢阅读!。

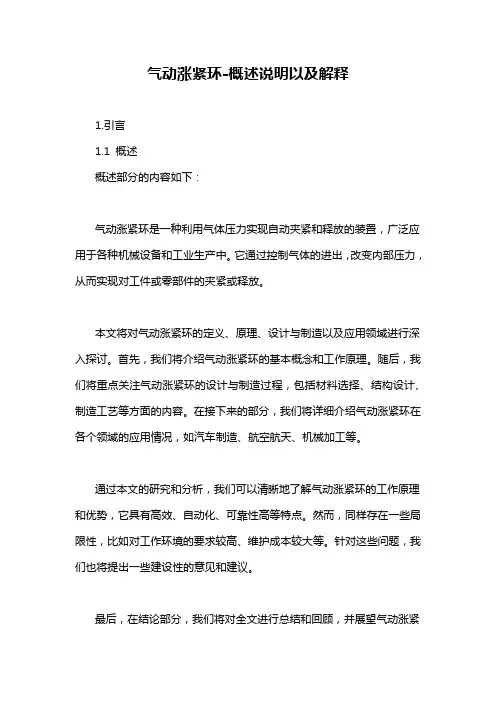

气动涨紧环-概述说明以及解释1.引言1.1 概述概述部分的内容如下:气动涨紧环是一种利用气体压力实现自动夹紧和释放的装置,广泛应用于各种机械设备和工业生产中。
它通过控制气体的进出,改变内部压力,从而实现对工件或零部件的夹紧或释放。
本文将对气动涨紧环的定义、原理、设计与制造以及应用领域进行深入探讨。
首先,我们将介绍气动涨紧环的基本概念和工作原理。
随后,我们将重点关注气动涨紧环的设计与制造过程,包括材料选择、结构设计、制造工艺等方面的内容。
在接下来的部分,我们将详细介绍气动涨紧环在各个领域的应用情况,如汽车制造、航空航天、机械加工等。
通过本文的研究和分析,我们可以清晰地了解气动涨紧环的工作原理和优势,它具有高效、自动化、可靠性高等特点。
然而,同样存在一些局限性,比如对工作环境的要求较高、维护成本较大等。
针对这些问题,我们也将提出一些建设性的意见和建议。
最后,在结论部分,我们将对全文进行总结和回顾,并展望气动涨紧环的未来发展方向。
我们相信,随着科技的不断进步和工业制造的需求不断增加,气动涨紧环将在更广泛的领域发挥更重要的作用。
通过本文的阅读,读者将会对气动涨紧环有一个全面而深入的了解,并能够应用于实际工程中,为提高工作效率和质量提供参考和指导。
1.2 文章结构本文将按照以下结构展开对气动涨紧环的介绍和讨论。
首先,在引言部分,我们将概述气动涨紧环的基本概念和作用,并介绍本篇文章的目的。
引言将帮助读者对气动涨紧环有一个初步的了解,以便更好地理解接下来的内容。
接着,正文部分将分为三个主要部分。
第一部分(2.1节)将详细介绍气动涨紧环的定义和工作原理。
我们将讨论涨紧环的基本构造和工作原理,包括如何通过气体压力实现对轴的固定和紧固作用。
通过阐述涨紧环的设计主要原则和工作特点,读者将更深入地了解气动涨紧环的工作原理。
在第二部分(2.2节)中,我们将探讨气动涨紧环的设计与制造。
我们将介绍涨紧环设计的一般步骤和方法,并讨论制造过程中需要考虑的关键因素。
张紧轮入门知识
1、张紧轮得组成
摩擦单元、扭簧、轴承、皮带轮及一些构件.
2、张紧轮得若干结构型式
图3—11 同步齿形带张紧机构
(a) 压缩弹簧预紧式枢轴板张紧器(V olvo汽车)(b)张紧弹簧预紧式枢轴板张紧器(Toyota汽车) (c)扭簧预紧式枢轴板张紧器(Ford汽车) (d) 偏心轴套调整式张紧器(VW汽车)
1.—枢轴板2—压缩弹簧3—导向销4-反力柱5-枢轴6-张紧轮7—锁紧螺母8-同步齿形带9-扭簧
10—反力柱销11—偏心轴套12—固紧螺柱与锁紧螺母13—滚珠轴承内外座圈14—张紧弹簧15—狭
长得调整孔
图3—12 同步齿形带张紧机构
a)压缩弹簧滑板式张紧器(Ford汽车)b)凸轮滑板式张紧器(Peugeot汽车)1—张紧轮轴承2—
轴承支柱3—滑动板4—张紧轮5—同步齿形带6—预紧得压缩弹簧7-方头凸轮心轴8-凸轮9、13—锁紧螺母10—凸轮反力片11—弹簧座12—狭长调整孔
Integrated Tensioner/Bracket Assemblies and Modules
3、张紧轮得作用及安装
(1)增大主动轮与从动轮之间得包角,增大三角带与带轮得接触面积,获得最大摩擦力,改善皮带得使用条件,同时使传动平稳;
(2)张紧轮均要装在松边,紧边得皮带会打滑,松边则不会打滑,减小动弧角度,增大静弧角度。
4、张紧轮得性能测试
应用凸轮驱动: :幅值:驱动频率
性能测试:
疲劳测试:
5、SAE得测试内容
ContaminationText
Corrosion Test
Hot/Cold Cycling Test
ColdBox Test
Hot Box Test
Lifelug Test
6、计算分析
(1)张紧轮分析得模型。
