数控机床对刀说明

二○○六年十二月目 录

第一章 Fanuc数控系统.....................................................................................1

第一节 FANUC 0i对刀..........................................................................................................................1

1、FANUC 0iT对刀.......................................................................................................................1

2、FANUC 0iM 对刀....................................................................................................................2

第二节 FANUC 18i对刀......................................................................................................................4

1、FANUC 18i车床对刀...............................................................................................................4

2、FANUC 18i铣床对刀...............................................................................................................5

第二章 SIEMENS802数控系统.......................................................................7

第一节 SIEMENS802S/C对刀..............................................................................................................7

1、SIEMENS802S/C车床对刀......................................................................................................7

2、SIEMENS802S/C铣床对刀......................................................................................................9

第二节 SIEMENS802D对刀...............................................................................................................10

1、SIEMENS802D车床对刀.......................................................................................................10

2、SIEMENS802D铣床对刀.......................................................................................................11

第三章 华中世纪星数控系统.........................................................................13

第一节 华中世纪星数控车床对刀.....................................................................................................13

第二节 华中世纪星数控铣床对刀.....................................................................................................14

第四章 广州GSK数控系统.............................................................................16

第一节 广州数控GSK980TA对刀......................................................................................................16

第二节 广州数控GSK928TE/TC对刀................................................................................................17

第三节 广州数控GSK980TD对刀......................................................................................................18

第五章 三菱E60数控系统...............................................................................20

第六章 大森3i数控系统...................................................................................21

说明：对南京斯沃软件技术有限公司数控系统对刀说明进行了增补 数控机床对刀 Fanuc 数控系统

第一章 Fanuc数控系统

第一节 FANUC 0i对刀

1、FANUC 0iT对刀

1.1 T01刀（外圆刀）对刀

① 手动模式→启动主轴→切工件端面→Z方向不动，沿X方向退出→停主轴，按进入刀补输

入界面，按 → 如图1→光标移到1号刀补位置→输入Z0→ →T01刀Z

轴对刀完成。

② 启动主轴→切外圆→X方向不动，沿Z方向退出→停主轴→测量工件直径（假设测量得直径φ

135.65）→ 进入刀补输入界面→按 → →光标移到1号刀补位置→输入测量

的直径X135.65→ →T01刀X方向对刀完成。 图1

1.2 T02刀（割刀）对刀

① 换T02刀（割刀）→启动主轴→碰工件端面→Z方向不动，沿X方向退出→停主轴→按

进入刀补输入界面，按 → →光标移到2号刀补位置→输入Z0→ →T02

刀Z轴对刀完成。

② 启动主轴→试切外圆→X方向不动，沿Z方向退出→停主轴→测量工件直径（假设测量得直径φ

数控中国论坛http://www.cncabc.com/bbs/ 第 1 页 共 21 页 数控机床对刀 Fanuc 数控系统

135.65）→按 进入刀补输入界面，按 → →光标移到2号刀补位置→输入测

量的直径X135.65→ →T02刀（割刀）X方向对刀完成。 1.3 T03刀（螺纹刀）对刀

① 换T03刀（螺纹刀）→启动主轴→碰工件端面→Z方向不动，沿X方向退出→停主轴→按

进入刀补输入界面，按 → →光标移到3号刀补→输入Z0→ →

T03刀Z轴对刀完成。

② 启动主轴→试切外圆→X方向不动，沿Z方向退出→测量工件直径（假设测量得直径φ135.65）→停主轴→按 进入刀补输入界面，按 → →光标移到3号刀补→输入测量

的直径X135.65→ →T03刀（割刀）X方向对刀完毕→对刀全部完成。

2、FANUC 0iM 对刀

手动模式→使刀具沿Z方向与工件上表面接触→按 进入参数输入界面，如：

图3 图4 按 出现图4，移动光标至G54坐标系处→输入Z120→ →此时，Z轴即对刀完毕。

移动刀具，使刀具在X轴的正方向与工件相切→按 进入参数输入界面（如图3）按 →

移动光标至G54坐标系处→输入主轴中心到所要设定的工件坐标系原点之间的距离值（本例题的值

为X135）→ →此时，X轴即对刀完毕。

用同样的方法给Y轴对刀：移动刀具，使刀具在Y的正方向与工件相切→按 进入参数输入界

面（如图5）→ →移动光标至G54坐标系处→输入主轴中心到所要设定的工件坐标系原点

数控中国论坛http://www.cncabc.com/bbs/ 第 2 页 共 21 页 数控机床对刀 Fanuc 数控系统

之间的距离值（本例题的值为Y135）→ →此时，Y轴即对刀完毕→对完刀后如图5所示：

图5 图6

数控中国论坛http://www.cncabc.com/bbs/ 第 3 页 共 21 页 数控机床对刀 Fanuc 数控系统

第二节 FANUC 18i对刀

1、FANUC 18i车床对刀

1.1 T01刀（外圆刀）对刀

①

手动模式→试切工件端面→Z方向不动，沿X方向退出→ 进入参数输

入界面。

图1 图2

② 按 → 如图2→输入Z0→ → →T01刀Z轴对刀完毕。

③ 试切外圆→X方向不动，沿Z方向退出→测量工件直径（假设测量得直径φ96.17）→ 进入参数输入界面，按 → →输入测量的直径X96.17→ → →T01刀

（外圆刀）X方向对刀完毕。 1.2 T02刀（割刀）对刀

①

换T02刀（割刀）→碰工件端面→Z方向不动，沿X方向退出→ 进入参数输入界

数控中国论坛http://www.cncabc.com/bbs/ 第 4 页 共 21 页

合集下载

数控车床对刀的原理与方法

数控车床对刀的原理与方法

数控车床对刀的原理与方法

数控车床的刀具对刀是确保机床工作精度的关键步骤之一、对刀准确度影响着工件的加工精度和质量。数控车床的对刀一般采用刀具测量、感应式对刀、比较式对刀等方式。下面将介绍数控车床对刀的原理和方法。

1.刀具测量：数控车床通常提供一个专门的测量装置，用来测量刀具的长度和半径。通过刀具测量装置的读数，可以计算出刀具的几何参数，以便在数控系统中设置正确的刀具补偿值。

2.感应式对刀：数控车床使用感应式传感器，通过与刀具接触或靠近刀具来感应刀具的位置信息。传感器可以测量到刀具的长度和半径，并将这些信息传递给数控系统。

3.比较式对刀：比较式对刀是通过测量工件上已加工的特征来确定刀具的位置。例如，在数控车床上面加工一个规定尺寸的槽后，可以使用传感器测量槽的尺寸，然后根据预定的槽尺寸，调整刀具的位置。

根据数控车床对刀的原理，可以采用以下方法进行对刀：

1.感应式对刀：数控车床上通常有一个专用的感应式对刀装置。在对刀过程中，需要选取一把已知长度的刀具，并使用感应式传感器测量其长度。将测量到的刀具长度输入数控系统，系统会自动计算并设置刀具长度补偿值。然后，将正确长度的刀具安装到车刀刀架上，依次对各个刀具进行对刀。

2.刀具测量：刀具测量是比较常见的对刀方式。使用专用的刀具测量设备可以测量刀具的长度和半径。在对刀过程中，首先选取一把已知长度和半径的刀具，将其放入测量设备中测量。然后，将测量到的数值输入数控系统，系统会自动计算出刀具的补偿值。最后，将已校准好的刀具安装到车刀刀架上。

3.比较式对刀：在比较式对刀中，首先需要加工一个已知尺寸的特征，例如一条槽或一组孔。然后，使用专用的测量仪器测量加工后的特征尺寸。将测量到的尺寸和预定的尺寸进行比较，计算出相应的补偿值。最后，根据计算结果调整刀具的位置。

除了上述方法外，还可以使用图形化的数控系统来辅助进行对刀。通过在数控系统中显示工件轮廓的模拟图像，可以直观地观察刀具的位置与工件轮廓之间的关系，从而调整刀具的位置。

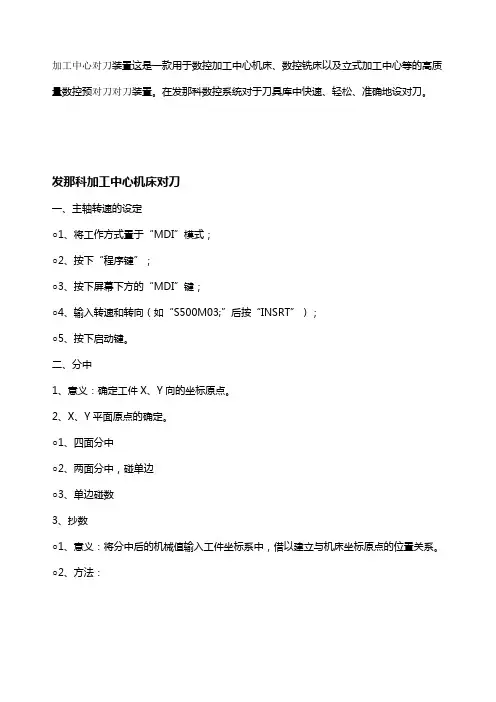

发那科数控TC系统对刀【步骤全解】
