冷却塔风机多台控制方案

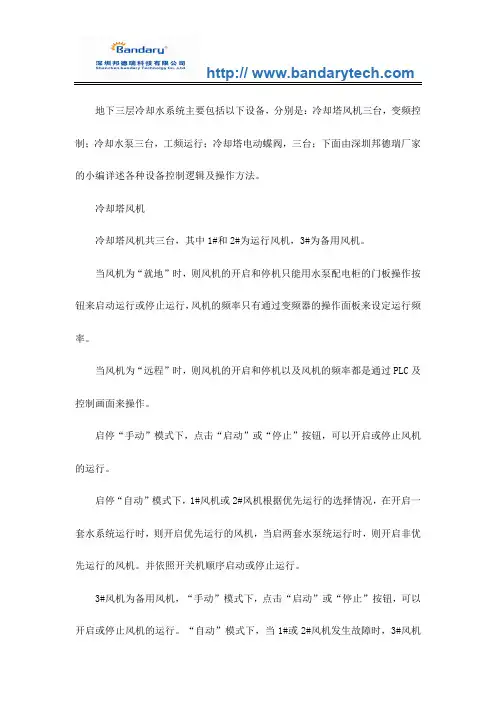

地下三层冷却水系统主要包括以下设备，分别是：冷却塔风机三台，变频控制；冷却水泵三台，工频运行；冷却塔电动蝶阀，三台；下面由深圳邦德瑞厂家的小编详述各种设备控制逻辑及操作方法。

冷却塔风机冷却塔风机共三台，其中1#和2#为运行风机，3#为备用风机。

当风机为“就地”时，则风机的开启和停机只能用水泵配电柜的门板操作按钮来启动运行或停止运行，风机的频率只有通过变频器的操作面板来设定运行频率。

当风机为“远程”时，则风机的开启和停机以及风机的频率都是通过PLC 及控制画面来操作。

启停“手动”模式下，点击“启动”或“停止”按钮，可以开启或停止风机的运行。

启停“自动”模式下，1#风机或2#风机根据优先运行的选择情况，在开启一套水系统运行时，则开启优先运行的风机，当启两套水泵统运行时，则开启非优先运行的风机。

并依照开关机顺序启动或停止运行。

3#风机为备用风机，“手动”模式下，点击“启动”或“停止”按钮，可以开启或停止风机的运行。

“自动”模式下，当1#或2#风机发生故障时，3#风机自动投入运行，当1#或2#风机故障复位后，则3#风机停止运行。

3#风机开启运行时，与之对应的电动蝶阀也开启。

3#风机停止运行时，3#电动电动蝶阀也跟着关闭。

频率“手动”模式下，风机频率通过手动设定值给定。

频率“自动”模式下，风机频率根据冷却水供水温度来调节，详见下述：1、夏季情况下，冷却塔供水温度设定值为32度，当出水温度大于28度时，当出水温度高时，调高冷却塔风机频率，当温度低时，调低冷却塔风机频率，频率最低限为30HZ。

2、夏季情况下，当冷却塔出水温度低于28度时，依次关闭运行的风机。

若两台运行，先关闭非优先运行的风机，再关闭优先运行的风机。

当温度高于30度时复位。

开启风机，若两台运行，则先开优先运行的风机，再开非优先运行的风机。

3、夏季情况下，当冷却塔出水温度低于18度时，这时要在上位机画面上发出报警信号，同时，100%打开冷却水供回水旁通阀。

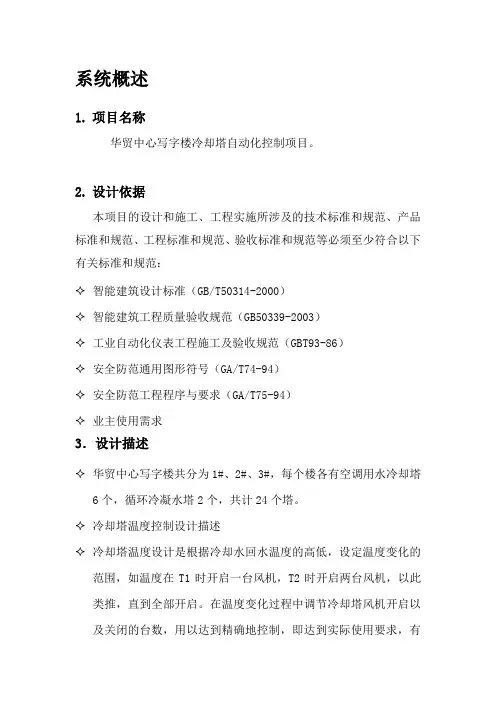

系统概述1.项目名称华贸中心写字楼冷却塔自动化控制项目。

2.设计依据本项目的设计和施工、工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等必须至少符合以下有关标准和规范：✧智能建筑设计标准（GB/T50314-2000）✧智能建筑工程质量验收规范（GB50339-2003）✧工业自动化仪表工程施工及验收规范（GBT93-86）✧安全防范通用图形符号（GA/T74-94）✧安全防范工程程序与要求（GA/T75-94）✧业主使用需求3．设计描述✧华贸中心写字楼共分为1#、2#、3#，每个楼各有空调用水冷却塔6个，循环冷凝水塔2个，共计24个塔。

✧冷却塔温度控制设计描述✧冷却塔温度设计是根据冷却水回水温度的高低，设定温度变化的范围，如温度在T1时开启一台风机，T2时开启两台风机，以此类推，直到全部开启。

在温度变化过程中调节冷却塔风机开启以及关闭的台数，用以达到精确地控制，即达到实际使用要求，有达到节能的目的。

✧冷却塔风机控制点主要包括冷却塔启停控制，冷却塔手自动状态，冷却塔风机状态，冷却塔故障状态，管道温度主要为冷却水回水总管温度。

✧控制流程描述在冷却塔工作时，程序首先判断冷却水回水温度，当温度处于T2区间时，先开启任意两台冷却塔风机，当收到运行状态时，运行一定的时间T后，此时如果回水温度升高至T3区间，再启动一台冷却塔，以满足工作需要，如果此时冷却水回水温度降低至T1区间，可以任意减机，停止一台冷却塔的工作。

若果没有收到其中一台或者两台运行状态时，程序则启动另外的风机来满足工作需要，此时需要去确定冷却塔风机不工作的原因。

✧制作冷却塔风机运行的图形化界面，在其中可以直观的观察到风机的工作状态，当风机启动、停止、出现故障或者温度过高时，则将会在操作界面中通过闪烁显示出来，以使值班人员可以及时发现。

✧制作声光报警系统，声光报警是指利用红灯闪烁以及报警声音提醒在值班员及时发现系统运行所存在的问题，并及时处理情况，避免由于设备故障造成的不必要的损失。

关于冷却塔的多点控制班级:楼宇智能1001班成员：孙道建、李浦、肖丽1、系统要求:实现屋顶冷却塔的多点控制线路，要求实现本地和远程控制，要求远程实现两线制控制。

2、系统图：3、系统原理:（1）在甲地，按下SB2，接触器KM线圈通电，其常开辅助触头闭合自锁，其主触头闭合，使电动机通电启动。

需要停机时，按下SB1,KM线圈失电，其辅助触头打开切断KM线圈回路，其主触头打开切断电机电源。

（2）需要点动时，只要按下SB3就可实现对KM线圈的通断电，电机进行点动。

（3）在其它地点控制电机的原理与甲地完全相同。

该电路的特点是：无论控制地点增加多少，其连接线均只要两根，安装接线简单、省料省时。

4、材料清单:2个熔断器、2个热继电器、1个组合开关、1个交流接触器、至少3个复合按钮、至少3个常开按钮、至少三个常闭按钮、1个主触头、1个常开辅助触头5、实训总结、心得体会：自从学习了电工实训老师的实训课，让我们受益匪浅，也让我们掌握了许多的学习方法和有了许多的学习心得，具体如：一、理论与实践要结合：学习了老师的实训课让我们最深的体会就是“理论与实践相结合才是硬道理”，光有理论没有实践那是纸上谈兵，而光是实践没有理论的保证那都是无用功，所以只有理论与实践相结合才是王道。

二、学习需要目标和计划：一个有理想的人一定会有自己的奋斗目标，并为此而努力。

想使理想最终得以实现，需要不断为自己设定具体的目标。

每日审视自己，找出与目标间的差距，你会从中获得动力。

三、学习需要兴趣：如果你对自己所必须学习的东西不感兴趣，那么你将会极为痛苦。

与其天天生活在苦闷中，倒不如主动地对自己所学的东西培养兴趣。

这样做，你会渐渐感到学习变得轻松了。

四、学习要专心专心是效率的保证。

人不容易像计算机一样高效率地执行多线程任务，不专心往往会使你的不高。

假如你以前学习有时不是很专心，我建议你试着强迫自己专心一些。

你会发现这样做会使你的学习效率提高，效果变得明显起来。

前言晋江机场中央空调主要设备统计：1台1000千瓦水冷螺杆式冷水机组CH-B1-01；2台2000千瓦水冷离心式冷水机CH—B1—02~03；2台158.4立方冷冻泵CHWP—B1—01~02；2台316。

8立方冷冻泵CHWP—B1—03~04；6台冷却泵CWP1—B1-1～6；5台冷却塔CT—B1-1~5；1台总集水器;1台总分水器;一．冷水机组群控方案说明根据主设备参数,将上述设备分成如下几个控制搭配组：1）CH—B1-01～03冷水机组、CHWP-B1—01~04冷冻泵、CWP1-B1-1～6冷却泵、CT—B1-1~5冷却塔构成1个设备搭配控制组，在这一组中任何设备可以按照运行时间、故障切换、负荷决定台数控制等任意搭配。

下图是个冷水机组监控原理图冷却泵CWP1-1-7冷却泵CWP1-1-6根据Honeywell WEBS系统的特点，一个搭配组中，冷冻机和相关蝶阀为一个程序组；冷冻泵冷却泵分别为一个程序组；冷却塔和相关蝶阀为一个程序组；各程序组独立运行,分别由1个DDC控制器完成其控制逻辑.每个DDC独立完成该组设备的启停和故障切换控制，通过lonworks总线进行DDC之间点对点的数据交换，以实现启停过程的顺序控制和负荷控制。

2）冷却塔控制第一，开机顺序：（延迟时间为5～300秒可调）开冷却阀—开冷却塔阀-开冷却泵—开冷却塔风机—开冷冻阀-开冷冻泵—开冷水机组第二，关机顺序:（延迟时间为5~300秒可调)关冷水机组-关冷冻泵—关冷冻阀-关冷却塔风机—关冷却泵—关冷却塔阀-关冷却阀从上述冷源系统控制流程可见,冷却塔是冷却水系统中最后启动的一个设备，故冷却塔启动的前提条件是在冷却阀、冷却塔阀和冷却泵均已经正常启动运行,并且冷却水回水温度达到了设定值。

（冷却水回水温度预设定：下限是27°C，上限时32°C；设定值可以在用户界面上根据用户实际需要直接修改。

）a）运行时间比较每台冷却塔都有运行时间累计,根据冷却塔累计的运行时间,程序自动寻找运行时间最少的冷却塔并启动该设备开机子程序.当任一冷却塔一旦启动后，设备根据累计运行时间排序的程序立即锁定，不再执行时间排序，避免多个设备累计运行时间相近而导致频繁启动设备。
