1kV 及以下电压等级配电装置和馈电线路

1kV及以下配线工程施工与验收规范是对配线工程质量进行把控的重要依据，旨在确保电气设备的安全、可靠运行。

本文将详细介绍1kV及以下配线工程施工与验收规范的主要内容，包括施工前的准备、施工过程中的关键环节以及验收标准。

一、施工前的准备1. 设计审核：施工前应认真审核设计文件，确保设计符合国家相关标准和规范要求。

2. 材料验收：对进场的电线、电缆、绝缘子、金具等材料进行验收，检查产品质量证书、试验报告等资料，确保材料合格。

3. 施工工具和设备：检查施工所需工具和设备是否齐全、完好，包括电缆剥皮刀、剪刀、螺丝刀、扳手、绝缘电阻表等。

4. 施工人员培训：对施工人员进行技术培训和安全教育，确保施工人员掌握施工技能和安全管理知识。

二、施工过程中的关键环节1. 管内穿线（1）穿线前应清除管内积水和杂物，保持管内清洁干燥。

（2）不同电压等级和交流与直流线路的电线不应穿于同一导管内；不同回路的电线不宜穿于同一导管内，但下列情况除外：1）额定工作电压50V及以下的回路。

2）同一设备或同一联动系统设备的主回路和无抗干扰要求的控制回路。

3）同一个照明器具的几个回路。

（3）同一交流回路的电线必须穿于同一钢导管内。

（4）管内电线包括绝缘护层在内的总截面积不应大于导管内空截面积的40%；且电线间的最小距离应符合表1的规定。

2. 线路敷设（1）电线、电缆应按设计要求敷设，固定间距均匀，避免交叉、挤压。

（2）绝缘电阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的有关规定。

（3）线路敷设应遵循“短路线、小截面、少损耗”的原则。

3. 设备安装（1）设备安装应符合设计要求，固定牢固，接线正确。

（2）设备间的距离应满足运行和维护需要。

（3）设备接线应采用专用接线端子，连接可靠。

三、验收标准1. 外观检查：施工完成后，应对线路、设备进行检查，确保外观整洁、无破损、接线正确。

2. 绝缘测试：对线路进行绝缘测试，绝缘电阻值应符合国家标准。

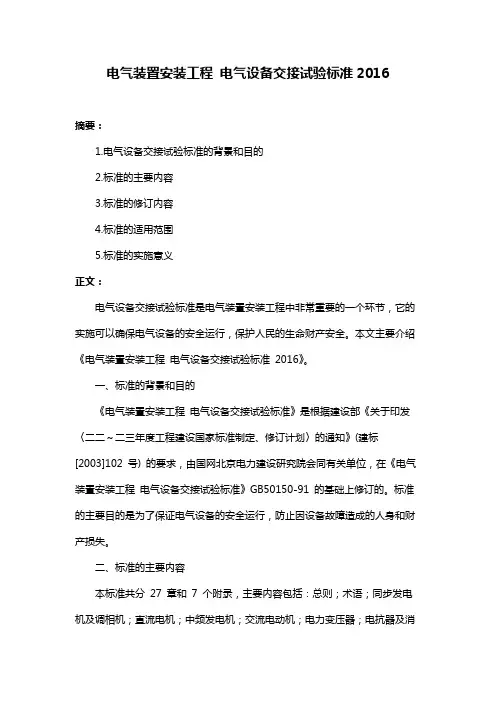

电气装置安装工程电气设备交接试验标准2016摘要：1.电气设备交接试验标准的背景和目的2.标准的主要内容3.标准的修订内容4.标准的适用范围5.标准的实施意义正文：电气设备交接试验标准是电气装置安装工程中非常重要的一个环节，它的实施可以确保电气设备的安全运行，保护人民的生命财产安全。

本文主要介绍《电气装置安装工程电气设备交接试验标准2016》。

一、标准的背景和目的《电气装置安装工程电气设备交接试验标准》是根据建设部《关于印发〈二二～二三年度工程建设国家标准制定、修订计划〉的通知》(建标[2003]102 号) 的要求，由国网北京电力建设研究院会同有关单位，在《电气装置安装工程电气设备交接试验标准》GB50150-91 的基础上修订的。

标准的主要目的是为了保证电气设备的安全运行，防止因设备故障造成的人身和财产损失。

二、标准的主要内容本标准共分27 章和7 个附录，主要内容包括：总则；术语；同步发电机及调相机；直流电机；中频发电机；交流电动机；电力变压器；电抗器及消弧线圈；互感器；油断路器；空气及磁吹断路器；真空断路器；六氟化硫断路器；六氟化硫封闭式组合电器；隔离开关、负荷开关及高压熔断器；套管；悬式绝缘子和支柱绝缘子；电力电缆线路；电容器；绝缘油和SF6 气体；避雷器；电除尘器；二次回路；1kV 及以下电压等级配电装置和馈电线路；1kV 以上架空电力线路；接地装置；低压电器。

三、标准的修订内容与原标准相比较，本标准增加了如下内容：(1) 术语；(2) 对进口设备进行交接试验其标准的执行原则；(3) 发电机定子绕组端部固有振动频率测试及模态分析；注：《大型汽轮发电机定子绕组端部动态特性的测量及评定——绕组端部固有振动频率测试及模态分析》DL/T735-2000。

(4) 气体绝缘变压器的试验项目及变压器有载调压切换装置的检查和试验项目；(5) 互感器、断路器、电除尘器的部分试验项目及试验标准；(6) 电力电缆的交流耐压试验及交叉互联系统试验；(7) 接地装置的试验项目及接地阻抗值的规定。

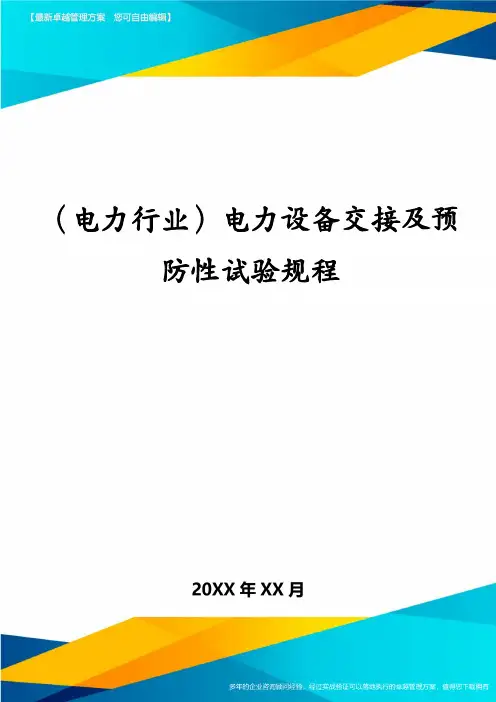

（电力行业）电力设备交接及预防性试验规程华北电网有限公司电力设备交接和预防性试验规程华北电网有限公司发布关于印发华北电网有限公司《电力设备交接和预防性试验规程》（2005）的通知华北电网生[2005]30号北京电力公司，天津市、河北省、山西省电力公司，山东电力集团公司，内蒙古电力（集团）有限责任公司，华北电网有限公司直属各发供电单位，华北电力科学研究院有限责任公司：为适应电力设备和试验技术的发展，华北电网有限公司组织有关单位对2002版《电力设备交接和预防性试验规程》进行了补充和完善，修订的主要内容有：一、增加了输电线路用氧化锌避雷器、RTV、红外检测、六氟化硫电流互感器和六氟化硫变压器等试验项目。

二、修订了与最新国标、反措不一致的内容。

三、修订了不适应电网要求的试验项目、试验标准。

现决定该修订本自2005年11月1日起颁布执行，请华北电网有限公司直属各发供电单位认真学习和贯彻执行，其他单位可以参照执行。

各单位在执行过程中，若发现有不妥之处，请及时报华北电网有限公司生产技术部。

附件：华北电网有限公司《电力设备交接和预防性试验规程》2005修订本华北电网有限公司（印）二00五年十月二十八日目次1总则2旋转电动机3电力变压器及电抗器4互感器5开关设备6套管7支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料8电力电缆线路9电容器10绝缘油和六氟化硫气体11避雷器12母线13二次回路141kV及以下的配电装置和馈电线路151kV以上的架空电力线路16接地装置17电除尘器18串联补偿装置19红外检测附录A同步发电机、调相机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准附录C污秽等级与对应附盐密度值附录D橡塑电缆内衬层和外护套被破坏进水确定方法附录E橡塑电缆附件中金属层的接地方法附录F避雷器的电导电流值和工频放电电压值附录G高压电气设备的工频耐压试验电压标准附录H电力变压器的交流试验电压附录I油浸电力变压器绕组直流泄漏电流参考值附录J合成绝缘子和RTV涂料憎水性测量方法及判断准则附录K气体绝缘金属封闭开关设备老炼实验方法附录L断路器回路电阻厂家标准1总则1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

配电线路工-中级工试卷满分：100一.单选题（每小题1.0分,共40.0分）1.12m拔梢混凝土电杆的重心位置在距电杆根部（）m。

A.5.3B.6C.1.9D.1.7。

正确答案：A2.钢丝钳的钳柄套的耐压不应小于（）伏。

A.220B.380C.500D.660。

正确答案：C3.10KV避雷器相间距离不应小于（）㎜。

A.150B.200C.250D.300E.350正确答案：E4.跌落式熔断器的安装高度，一般距变压器台（）m。

A.1.5～1.6B.1.7～1.8C.2.0～2.5D.2.5～3.0；正确答案：B5.接地体的最小截面，当采用扁钢时不得小于（）㎜2。

A.16B.25C.48D.64。

正确答案：C6.0.4kV金属氧化锌避雷器在做交接试验时，当用500V绝缘电阻表测量其绝缘电阻时，其绝缘电阻值不得小于（）MΩ。

A.0.5B.1.5C.2D.3。

正确答案：B7.大小和方向随时间作周期性变化的电流称直流电。

（）A.正确B.错误正确答案：B8.电流周围产生的磁场方向可用（）确定。

A.安培定则B.左手定则C.楞次定律D.右手定则。

正确答案：A9.已知R、L、C串联电路中，电流滞后端电压，则下面结论中，正确的是（）。

A.XC＞XLB.XC＜XLC.L＝C；D. D.电路呈谐振状态。

正确答案：B10.几个正弦量用相量进行计算时，必须满足的条件是：各相量应是（）。

A.同频率，同转向B.已知初相角，且同频率C.已知初相角、有效值或最大值，并且同频率D.旋转相量，初相角相同。

正确答案：C11.当交流电流i通过某电阻，在一定时间内产生的热量与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流I定为交流电流的（）。

A.最大值B.有效值C.最小值D.瞬时值。

正确答案：B12.杆塔是用以架设导线的构件，在配电线路中常用的是（）。

A.铁塔B.水泥杆C.钢管塔D.木杆。

正确答案：B13.《中华人民共和国电力法》自（）起执行。
