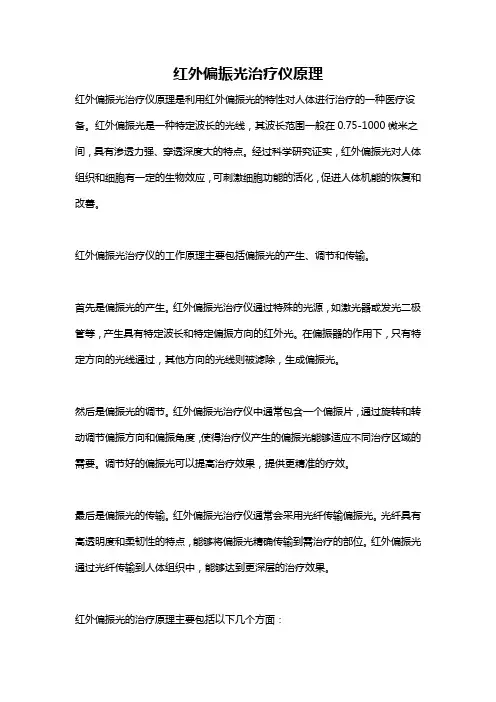

红外偏振光治疗仪原理红外偏振光治疗仪原理是利用红外偏振光的特性对人体进行治疗的一种医疗设备。

红外偏振光是一种特定波长的光线，其波长范围一般在0.75-1000微米之间，具有渗透力强、穿透深度大的特点。

经过科学研究证实，红外偏振光对人体组织和细胞有一定的生物效应，可刺激细胞功能的活化，促进人体机能的恢复和改善。

红外偏振光治疗仪的工作原理主要包括偏振光的产生、调节和传输。

首先是偏振光的产生。

红外偏振光治疗仪通过特殊的光源，如激光器或发光二极管等，产生具有特定波长和特定偏振方向的红外光。

在偏振器的作用下，只有特定方向的光线通过，其他方向的光线则被滤除，生成偏振光。

然后是偏振光的调节。

红外偏振光治疗仪中通常包含一个偏振片，通过旋转和转动调节偏振方向和偏振角度，使得治疗仪产生的偏振光能够适应不同治疗区域的需要。

调节好的偏振光可以提高治疗效果，提供更精准的疗效。

最后是偏振光的传输。

红外偏振光治疗仪通常会采用光纤传输偏振光。

光纤具有高透明度和柔韧性的特点，能够将偏振光精确传输到需治疗的部位。

红外偏振光通过光纤传输到人体组织中，能够达到更深层的治疗效果。

红外偏振光的治疗原理主要包括以下几个方面：1. 温热效应：红外光能够渗透皮肤深层组织，使组织局部温度升高，促进血液循环、增加氧供应，加快新陈代谢和废物排出，从而缓解组织炎症、缓解肌肉疼痛等症状。

2. 光生物学效应：红外光能够激活细胞色素和线粒体等生物活性物质，增强细胞内能量代谢，促进细胞分裂、修复和再生。

此外，红外光还能够增强机体的免疫功能，提高机体抵抗力。

3. 生物电效应：红外光可以对神经细胞产生电生物学刺激，调节神经系统功能，缓解类似神经病理性疼痛、神经炎等神经系统相关疾病。

红外偏振光治疗仪适用于多种医疗领域，如康复治疗、疼痛管理、美容护肤等。

在康复治疗中，它可用于加速创伤和损伤的愈合，促进骨骼肌肉的康复训练；在疼痛管理中，它可用于缓解慢性疼痛、关节炎、神经性疼痛等疾病；在美容护肤中，它可用于提高皮肤弹性、改善皮肤色素沉着等。

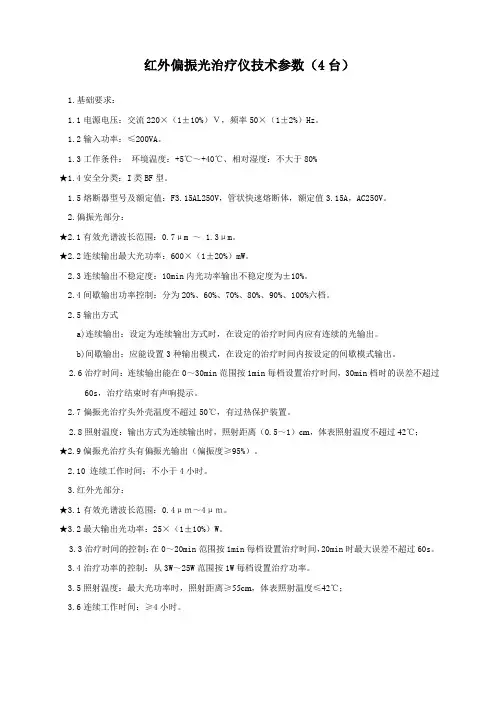

红外偏振光治疗仪技术参数（4台）1.基础要求：1.1电源电压：交流220×（1±10%）Ｖ，频率50×（1±2%）Hz。

1.2输入功率：≤200VA。

1.3工作条件：环境温度：+5℃～+40℃、相对湿度：不大于80%★1.4安全分类：I类BF型。

1.5熔断器型号及额定值：F3.15AL250V，管状快速熔断体，额定值3.15A，AC250V。

2.偏振光部分：★2.1有效光谱波长范围：0.7μm ～ 1.3μm。

★2.2连续输出最大光功率：600×（1±20%）mW。

2.3连续输出不稳定度：10min内光功率输出不稳定度为±10%。

2.4间歇输出功率控制：分为20%、60%、70%、80%、90%、100%六档。

2.5输出方式a)连续输出：设定为连续输出方式时，在设定的治疗时间内应有连续的光输出。

b)间歇输出：应能设置3种输出模式，在设定的治疗时间内按设定的间歇模式输出。

2.6治疗时间：连续输出能在0～30min范围按1min每档设置治疗时间，30min档时的误差不超过60s，治疗结束时有声响提示。

2.7偏振光治疗头外壳温度不超过50℃，有过热保护装置。

2.8照射温度：输出方式为连续输出时，照射距离（0.5～1）cm，体表照射温度不超过42℃；★2.9偏振光治疗头有偏振光输出（偏振度≥95%）。

2.10 连续工作时间：不小于4小时。

3.红外光部分：★3.1有效光谱波长范围：0.4μｍ～4μｍ。

★3.2最大输出光功率：25×（1±10%）W。

3.3治疗时间的控制：在0～20min范围按1min每档设置治疗时间，20min时最大误差不超过60s。

3.4治疗功率的控制：从3W～25W范围按1W每档设置治疗功率。

3.5照射温度：最大光功率时，照射距离≥55cm，体表照射温度≤42℃；3.6连续工作时间：≥4小时。
