2.6.1 冷却液温度和经期温度传感器作用安装及类型
1.作用
检测冷却液温度、进气温度,修正喷油量和点火时刻。
2.安装
冷却液温度传感器装于缸体、缸盖的水套或节温器;
进气温度传感器装于滤清器后进气软管上或与进气流量传感器、进气压力传感器组成为一体。
30 类型
绕线电阻式、热敏电阻式、扩散电阻式、半导体晶体管式、金属芯式、热电偶式等。
应用较多的是热敏电阻式。
4.结构
NTC(负温度系数)和PTC(正温度系数)热敏电阻传感器,多用NTC。
2.6.2原理
温度↑电阻↓电压↓喷油量↓
2.6.3检测
1.万用表检测
供电电压:拔下连接器,点火开关ON,测量插头THW与搭铁间的电压,应为5V。
搭铁电阻:拔下连接器,点火开关OFF,测量插头E3与搭铁间的电阻,应为0。
静态检测:拔下连接器,拆下传感器,浸入热水中,测量插座两接脚间的电阻,应与规定相符。
动态检测:插好连接器,点火开关ON,测量两接脚间的电压,应与规定相符(在1-5V间变化)。
2. 示波器检测
模拟信号:通常冷车时传感器的电压应在3V~5V之间,然后随着发动机运转,水温升高,信号电压减至正常水温时的1V左右。
若传感器电路开路,信号电压波形出现向上的尖峰(到参考电压值),若传感器电路短路,信号电压出现向下的尖峰(到接地值)。
电控发动机实训指导书一、实验名称:传感器的检测二、实训内容:(-)传感器的拆装、传感器的检修(二)继电器的检修三、实训目的:(-)了解电控系统检测的内容(二)掌握各传感器的拆装方法、传感器的检查方法四、实验器材:奇瑞旗云轿车一辆、汽车维修专用工具一套,万用表、解码仪。
五、实验方法与步骤:(-)进气温度传感器检测1、负极断开电缆,拔下插接器,拆下进气温度传感器2、检测进气温度传感器:万用表测量1-2端子电阻。
3、电压测量:打开点火开关,端子间的电压应为5V。
4、安装进气温度传感器,连接蓄电池负极。
(二)冷却液温度传感器检测1、负极断开电缆,拔下插接器,拆下冷却液温度传感器2、万用表检测:图5-9进气温度传感器的待性步骤3:检测方法万用表检测信号线 电源线 搭铁线 传感器 ©ECU —S-1-5V^随温度的升高而减小3、电阻检测:0 -30 -20 20 80 120 进气温度/弋c p k y J w EP o O 086 4 2 —8 6 4 4 2 10.0.O.2三m •到水泡衣•传感器电阻:拆下传感器,浸入热水中,测量电阻,应与规定相符, 随温度的升高而减小。
4、安装冷却液温度传感器,连接蓄电池负极。
(三)压力传感器压力传感器用来检测进气压力和液体压力。
传感器一般由压敏片制成。
在检测进气压力传感器时启动发动机,用万用变检测传感器1、2脚之间的屯压,发动机温度正常后猛踩几次加速踏板,电压值应该在0. 6-4. 6V Z间变动。
(四)空气流量传感器空气流量传感器用于测量发动机吸入的空气量,现在采用的是热线式空气流量传感辭。
检测时用万用表检测两脚之间的电压,电压值应该为5V左右。
电压正常,用吹风机向传感器内吹空气,信号电压应该随进气量的大小敏感变化。
六、注意事项1、安全第一,实验过程中防止车辆伤人。
2、必须穿着作业服装,防止衣物饰品刮伤车身,去除自身静电。
3、万用表检测时,防止探针伤害端子。

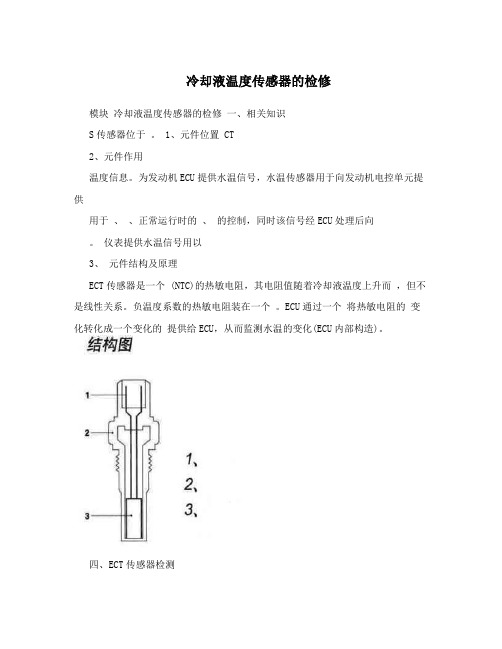

冷却液温度传感器的检修模块冷却液温度传感器的检修一、相关知识S传感器位于。
1、元件位置 CT2、元件作用温度信息。
为发动机ECU提供水温信号,水温传感器用于向发动机电控单元提供用于、、正常运行时的、的控制,同时该信号经ECU处理后向。
仪表提供水温信号用以3、元件结构及原理ECT传感器是一个 (NTC)的热敏电阻,其电阻值随着冷却液温度上升而,但不是线性关系。
负温度系数的热敏电阻装在一个。
ECU通过一个将热敏电阻的变化转化成一个变化的提供给ECU,从而监测水温的变化(ECU内部构造)。
四、ECT传感器检测1、元件拆装(学生根据车辆自己总结)拆卸1 、,拆卸发动机装饰罩。
2 、从ECT传感器上连接器的连接。
3 、拆卸ECT传感器并密封圈。
安装1 、 ECT传感器,缸体的结合面。
2 、把密封圈装到传感器上。
3 、装上ECT传感器并拧紧至 Nm(Max)。
4 、装上发动机装饰罩。
2、电路信号分析问题:0.5BW的含义,根据发动机电控系统电路图说明1、2端子的含义3、此元件引起的系统故障ECT传感器可能会以下列方式出现故障或提供不正确的信号: 传感器传感器信号至电源供给的电路短路传感器电路短路不正确的如果ECT 信号出现故障,可能会观察到下列症状;困难困难原因,结合温度和电阻值信号线对地短路、信号线短路的情况如果传感器到电源的电路短路,则发动机将会以默认值运转(验证)温度表读数或过低冷却风扇持续以模式运行(验证)当温度指示,高温警示灯闪亮。
1、故障诊断(学生实践)简易故障检测:(1)电阻检测卸下接头,把数字万用表打到欧姆档,两表笔分别接传感器1#、2#针脚,20?时额定电阻为Ω,其他可由特征曲线量出。
测量时也可用模拟的方法,具体为把传感器工作区域放进开水里(注意浸泡的时间要充分),观察传感器电阻的变化,此时电阻应下降到300Ω-400Ω(具体数值视开水的温度)。
(2)电压检测连接插头,测量插头侧的各个针脚其输出信号:1#:5V2#:0V根据检测步骤,填写下表电压检测表点火开关关闭端子2对地电压端子1对地电压端子2对电源端子1对电电压源电压断开CTS插接器连接CTS插接器(3)导通性检测端子1与端子17的导通性端子2与端子39的导通性(4)诊断仪测量数据流:(使用诊断仪测试)1)数据流检测冷却液温度为:78?时传感器电压为 V冷却液温度为:90?时传感器电压为 V冷却液温度为:59?时传感器电压为 V断开传感器,传感器电压,水温表读数。
摘要:随着科技的不断进步,温度传感器在工业、农业、医疗等多个领域得到了广泛的应用。
本次实训旨在通过实践操作,深入了解温度传感器的工作原理、性能特点及应用,提高对温度传感器技术的掌握和应用能力。
本文详细介绍了实训过程、实验结果与分析,并对温度传感器的未来发展进行了展望。
关键词:温度传感器;实训;应用;实验;分析一、引言温度传感器是测量温度的重要设备,具有精度高、响应快、抗干扰能力强等优点。
在工业、农业、医疗等领域,温度传感器被广泛应用于生产过程控制、环境监测、设备诊断等方面。
本次实训旨在通过实践操作,让学生深入了解温度传感器的工作原理、性能特点及应用,提高对温度传感器技术的掌握和应用能力。
二、实训目的1. 了解温度传感器的工作原理和性能特点;2. 掌握温度传感器的安装、调试和维护方法;3. 熟悉温度传感器的应用领域和实际操作技能;4. 培养学生的动手能力和团队协作精神。
三、实训内容1. 温度传感器的基本原理与分类;2. 温度传感器的性能指标与选择;3. 常用温度传感器的应用与比较;4. 温度传感器的安装与调试;5. 温度传感器的维护与故障排除。
四、实训过程1. 理论学习:首先,对温度传感器的基本原理、分类、性能指标、应用领域等方面进行了系统的理论学习,为后续实践操作奠定了基础。
2. 实验操作:在实验过程中,学生按照实验指导书的要求,对各种温度传感器进行了安装、调试和测试。
实验内容包括:(1)热电阻温度传感器的安装与测试;(2)热电偶温度传感器的安装与测试;(3)热敏电阻温度传感器的安装与测试;(4)温度传感器的信号调理与显示。
3. 数据分析:通过对实验数据的分析,总结了各种温度传感器的性能特点、适用范围和注意事项。
4. 撰写实训报告:根据实验结果,撰写了实训报告,总结了实训过程中的收获和体会。
五、实验结果与分析1. 热电阻温度传感器:实验结果表明,热电阻温度传感器具有精度高、稳定性好、抗干扰能力强等优点,适用于工业生产过程控制。
温度传感器实训报告一、引言温度传感器是一种用来测量环境温度的设备,广泛应用于工业自动化、气象、医疗、农业等领域。
本实训旨在通过使用温度传感器,学习其工作原理和应用技巧,并实现温度测量和数据显示功能。
二、实训目的1. 了解温度传感器的基本原理和分类;2. 掌握温度传感器的接线方法和使用技巧;3. 学习如何使用开发板进行温度传感器的数据采集和处理;4. 实现温度传感器数据的显示和存储。
三、实训内容1. 温度传感器的原理与分类温度传感器根据测量原理的不同,可以分为接触式和非接触式两种类型。
接触式温度传感器通过与待测物体接触,通过物体的导热性质来测量温度;非接触式温度传感器则是通过测量物体辐射的红外线来推算温度。
2. 温度传感器的接线和使用温度传感器一般有3个引脚,分别是VCC、GND和OUT。
其中,VCC和GND分别用于连接电源正负极,OUT则是用来输出温度信号。
在实际接线时,需要根据具体传感器的引脚定义进行连接。
3. 温度传感器的数据采集和处理在实训中,我们将使用开发板进行温度传感器数据的采集和处理。
首先,将温度传感器与开发板连接好,并通过编程设置相应的引脚模式和通信协议。
然后,通过指令或程序读取传感器输出的模拟信号,并进行模数转换得到数字温度值。
最后,根据需要可以对数据进行进一步的处理,如单位转换、数据滤波等。
4. 温度传感器数据的显示和存储为了实现温度数据的显示和存储,我们可以通过连接显示屏或使用串口通信等方式将数据输出到外部设备。
同时,可以将数据存储到开发板的存储器中,或通过网络传输到云平台进行进一步的分析和处理。
四、实训结果通过本次实训,我们成功实现了温度传感器的数据采集和处理,并将数据显示在了外部设备上。
同时,我们还实现了数据的存储和传输功能,方便后续的数据分析和应用。
五、实训总结本次实训使我们对温度传感器有了更深入的了解,并掌握了其使用方法和技巧。
通过实际操作,我们不仅提高了对传感器的实际应用能力,也加深了对传感器原理和数据处理的理解。
温度传感器实习报告温度传感器实习报告篇一:温度传感器实训报告《温度传感器实训报告》实训报告课程:信号检测与技术专业:应用电子技术班级:应电1131班小组成员:欧阳主、王雅志、朱知荣、周玙旋、周合昱指导老师:宋晓虹老师 201X年 4 月 23 日一、实训目的了解18b20温度传感器的基本原理与应用二、实训过程1、电路实现功能:由电脑USB接口供电,也可外接6V—16V的直流电源。
通过温度传感器18B20作为温度传感器件,测出改实际温度,再由芯片为DIP封装AT89C2051 单片机进行数据处理,通过数码管显示温度值。
温度显示(和控制)的范围为:-55C到125C之间,精度为1C,也就是显示整数。
如果你设定报警的温度为20C,则当环境温度达到21C时,报警发光二极管发光,同时继电器动作。
如果你不需要对温度控制(报警),可以将报警温度值设置高些。
如果控制的是某局部的温度,可将18B20用引线引出,但距离不宜过大,注意其引脚绝缘。
2.电路的构成该电路有电源、按键控制模块、信号处理、驱动模块、显示模块、检测。
3.电路原理图4.电路仿真图五、元件清单及功能介绍6、程序:/*------------------------------- 温度控制器V1.5 显示为三个共阳极LED 温度传感器用单总线DS18B20 CPU为2051,四个按键,分别为UP,DN,SET 温度调节上限为125度,下限为-55度只能用于单只18B20-------------------------------*/ #include AT89X051.H #include intrins.h #define Key_UP P3_0 //上调温度#define Key_DN P3_1 //下调温度 #define Key_SET P1_7 //设定键(温度设定,长按开电源) #define RelayutPrt P3_5 //继电器输出 #define LEDPrt P1 //LED控制口 #define LEDneC P3_2 //LED DS1控制(百位) #define LEDTC P3_3 //LED DS2控制(十位) #define LEDThreeC P3_4 //LED DS3控制(个位) #define TMPrt P3_7 //DS1820 DataPrt unsigned char cdeLEDDis[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xFF,0xBF}; //0-9的LED笔划,0xFF为空,0xF7为负号 static unsigned char bdata StateREG; //可位寻址的状态寄存器 sbit DS1820N = StateREG^0; //DS1820是否存在 sbit SetTF = StateREG^1; //是否是在温度设置状态 sbit KeySETDn = StateREG^2; //是否已按过SET键标识 sbit PTF = StateREG^3; //电源电源标识 sbit KeyTF = StateREG^4; //键盘是否允许 //sbit KeySETDning = StateREG^5; //SET是否正在按下 static unsigned char bdata TLV _at_ 0x0029; //温度变量高低位 static unsigned char bdata THV _at_ 0x0028; static signed char TMV; //转换后的温度值 static unsigned char KeyV,TempKeyV; //键值篇二:传感器实习报告非电量电测技术实验报告系(部)名称班级学号 102028237 姓名吕驰课程名称传感器实习指导教师日期:201X 年12月 18日一、传感器的现状与发展趋势传感器(英文名称:transducer/sensr)是一种检测装置,能感受到被测量的信息,并能将检测感受到的信息,按一定规律变换成为电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求。

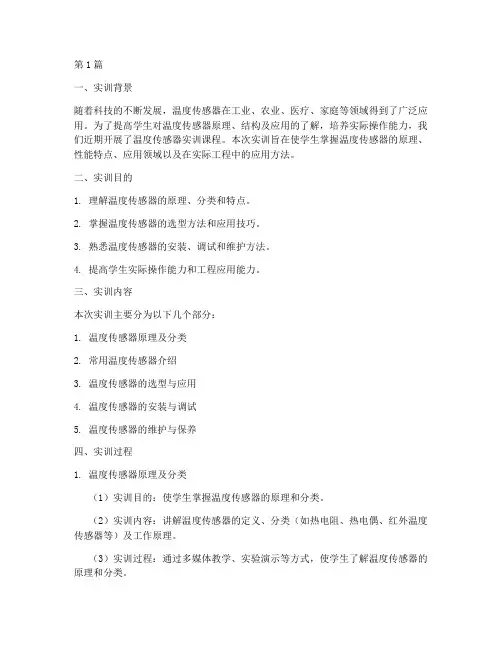

第1篇 一、实训背景 随着科技的不断发展,温度传感器在工业、农业、医疗、家庭等领域得到了广泛应用。为了提高学生对温度传感器原理、结构及应用的了解,培养实际操作能力,我们近期开展了温度传感器实训课程。本次实训旨在使学生掌握温度传感器的原理、性能特点、应用领域以及在实际工程中的应用方法。
二、实训目的 1. 理解温度传感器的原理、分类和特点。 2. 掌握温度传感器的选型方法和应用技巧。 3. 熟悉温度传感器的安装、调试和维护方法。 4. 提高学生实际操作能力和工程应用能力。 三、实训内容 本次实训主要分为以下几个部分: 1. 温度传感器原理及分类 2. 常用温度传感器介绍 3. 温度传感器的选型与应用 4. 温度传感器的安装与调试 5. 温度传感器的维护与保养 四、实训过程 1. 温度传感器原理及分类 (1)实训目的:使学生掌握温度传感器的原理和分类。 (2)实训内容:讲解温度传感器的定义、分类(如热电阻、热电偶、红外温度传感器等)及工作原理。
(3)实训过程:通过多媒体教学、实验演示等方式,使学生了解温度传感器的原理和分类。 2. 常用温度传感器介绍 (1)实训目的:使学生熟悉常用温度传感器的性能特点和应用领域。 (2)实训内容:介绍热电阻、热电偶、红外温度传感器等常用温度传感器的结构、原理、性能特点和应用领域。
(3)实训过程:通过实物展示、数据对比等方式,使学生了解常用温度传感器的性能和应用。
3. 温度传感器的选型与应用 (1)实训目的:使学生掌握温度传感器的选型方法和应用技巧。 (2)实训内容:讲解温度传感器的选型原则、应用场景及注意事项。 (3)实训过程:通过案例分析、讨论交流等方式,使学生掌握温度传感器的选型和应用。
4. 温度传感器的安装与调试 (1)实训目的:使学生掌握温度传感器的安装和调试方法。 (2)实训内容:讲解温度传感器的安装步骤、调试方法及注意事项。 (3)实训过程:通过实际操作,使学生掌握温度传感器的安装和调试方法。 5. 温度传感器的维护与保养 (1)实训目的:使学生了解温度传感器的维护与保养方法。 (2)实训内容:讲解温度传感器的常见故障及排除方法、保养措施。 (3)实训过程:通过实际操作,使学生了解温度传感器的维护与保养方法。 五、实训成果 通过本次实训,学生取得了以下成果: 1. 掌握了温度传感器的原理、分类和特点。 2. 熟悉了常用温度传感器的性能特点和应用领域。 3. 掌握了温度传感器的选型方法和应用技巧。 4. 熟悉了温度传感器的安装、调试和维护方法。 5. 提高了实际操作能力和工程应用能力。 六、实训总结 本次温度传感器实训课程取得了圆满成功。通过实训,学生不仅掌握了温度传感器的理论知识,还提高了实际操作能力和工程应用能力。在今后的学习和工作中,相信学生们能够将所学知识运用到实际项目中,为我国温度传感器技术的发展贡献力量。
博州中等职业技术学校
实训教案
课题名称故障诊断仪的使用及冷却液温度传感器的检测实训场地电控实训室
实训班级课时4
职业
技能
训练
目标
知识
目标
1、掌握故障诊断仪的使用方法
2、了解温度传感器的结构与安装位置
3、掌握温度传感器的工作原理
能力
目标
1、会运用万用表检测水温传感器的信号电压和电阻
2、会操作使用故障诊断仪
3、掌握对温度传感器的检测
重点与难点
1、温度传感器的检测
2、
温度传感器的故障诊断
教学准备工具万用表,KT600故障诊断仪试验台
帕萨特发动机试验台
丰田卡罗拉发动机试验台
实验用品水温传感器
安全提示
1、爱护设备
2、保持实训纪律
3、注意实训安全
实训过程设计
实训内容
手段方法
时间分配
实
训
步
骤
一、原理与应用
1、安装位置:
安装发动机缸体、缸盖冷却液的通道上
2、功用:
检测发动机冷却液温度,并将冷却液温度的信息转
变为电信号输入发动机电控单元,电控单元根据该信号
对燃油喷射、点火正时、废气再循环、空调、怠速、变
速器换挡及离合器锁止、爆燃、冷却风扇等控制进行修
正。
3、构造:
内部是一个半导体热敏电阻,它具有负的温度系数。
4、工作原理:
冷却液温度传感器是一个负温度系数的热敏电阻,
其电阻值根据冷却液的变化而变化。冷却液温度越低,
其电阻越高;冷却液温度越高,其电阻越小。电控单元
通过内部的电阻器,向发动机冷却液温度传感器提供5V
信号电压并对电压进行测量。当发动机冷车时,电压将
升高;当发动机热车时电压将降低。电控单元通过测量
电压,计算出发动机冷却液温度。
二、实训步骤:
1、检测内容:
工作电压、信号电压(随温度变化)、电阻(随温度
变化)、线束电阻、信号波形,用故障诊断仪读取故障
代码、测量数据流。
2、检测参数的范围
1)、工作电压:5V
2)、信号电压:0~5V;(正常工作温度时为1.5 ~2.5V)
3)、电阻变化:70 Ω~100KΩ
4)、有关的故障代码:检测时予以记录。
5)、线束电阻:﹤0.5 Ω
6)、标准波形
其输出信号为模拟信号,在温度稳定的情况下,其
信号输出波形为近似一条直线。随冷却液温度升高,信
号电压逐渐减小。
3、常见故障症状:
当水温传感器本身或线路损坏时,发动机会产生
下列故障:
1)、发动机热怠速不良;
2)、怠速不稳;
3)、冷车起动困难;
4)、热车冒黑烟
5)、废气排放增加。
4、大众桑塔纳2000(帕萨特水温传感器)冷却液温度
传感器的测试
AJR型发动机冷却液温度传感器是一个负温度系数
的热敏电阻,其连接电路图如下图所示。冷却液温度传
感器出现故障,发动机会出现冷车或热车启动困难,油
耗增加,排放超标。
冷却液温度传感器连接电路图
发动机怠速工况,进入08功能“读测量数据块”,
选择03显示组检查冷却液温度传感器,如果显示数据
不真实,关闭点火开关,检查传感器插头上端子和发动
机控制单元线束插头间的线路是否有断路或短路,如果
线路正常,更换冷却液温度传感器。
冷却液温度传感器端子
1号和3号是用于水温表的水温传感器G2。1号是
蓝棕。3号是黑色。2号和4号是用于发动机控制系
统的水温传感器G62. 2号棕黄。4号为棕灰。其实
是两个传感器,装在了一起。
