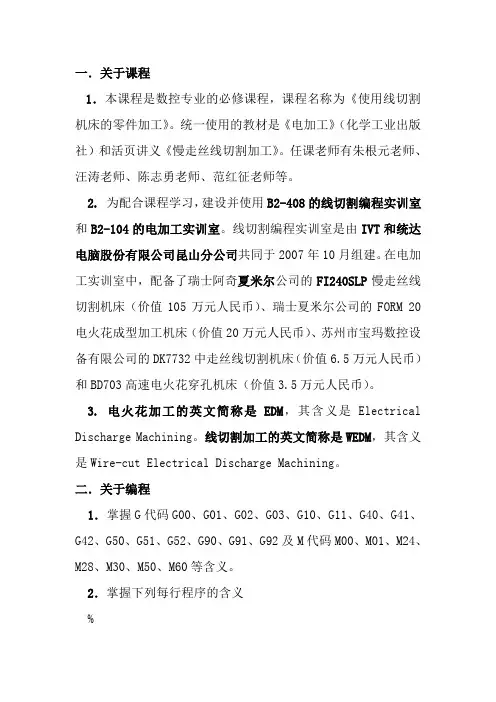

一．关于课程1．本课程是数控专业的必修课程，课程名称为《使用线切割机床的零件加工》。
统一使用的教材是《电加工》（化学工业出版社）和活页讲义《慢走丝线切割加工》。
任课老师有朱根元老师、汪涛老师、陈志勇老师、范红征老师等。
2.为配合课程学习，建设并使用B2-408的线切割编程实训室和B2-104的电加工实训室。
线切割编程实训室是由IVT和统达电脑股份有限公司昆山分公司共同于2007年10月组建。
在电加工实训室中，配备了瑞士阿奇夏米尔公司的FI240SLP慢走丝线切割机床（价值105万元人民币）、瑞士夏米尔公司的FORM 20电火花成型加工机床（价值20万元人民币）、苏州市宝玛数控设备有限公司的DK7732中走丝线切割机床（价值6.5万元人民币）和BD703高速电火花穿孔机床（价值3.5万元人民币）。
3.电火花加工的英文简称是EDM，其含义是Electrical Discharge Machining。
线切割加工的英文简称是WEDM，其含义是Wire-cut Electrical Discharge Machining。
二．关于编程1．掌握G代码G00、G01、G02、G03、G10、G11、G40、G41、G42、G50、G51、G52、G90、G91、G92及M代码M00、M01、M24、M28、M30、M50、M60等含义。
2．掌握下列每行程序的含义%O0001N001G90G92X0.Y0.I52.000J3.000N002G11 (TEC,AAA)N003G10P16R0.010N004M60N006G40G50N005S501N007G42D0G51G01X0.Y5.T1.N008G01X5.Y5.N009G01X5.Y-5.N010G01X-5.Y-5.N011G01X-5.Y2.5N012G02X-2.5Y5.I2.5J0.N013G01X-0.13Y5.N014M00N015G01X0.Y5.N016G01X0.2Y5.N017G50T0.G40G01X0.2Y3.54N018M50N019G00X0.Y0.N020M303．实训使用的编程软件是台湾统达电脑股份有限公司的Twincad/WTCAM TMM慢走丝编程软件，版本V3.2.008,可读入的文件格式有WRK、IGES、DWG和DXF，也可保存格式为DXF、DWG、BMP、GIF、PCX、TIFF、WMF的文件。

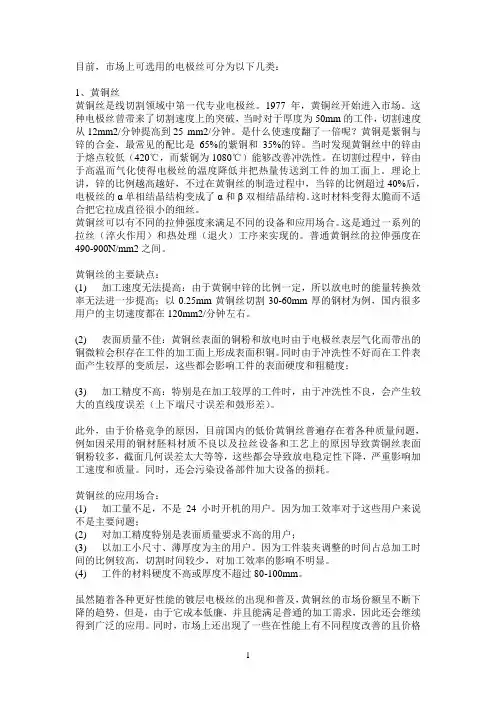

目前，市场上可选用的电极丝可分为以下几类：1、黄铜丝黄铜丝是线切割领域中第一代专业电极丝。
1977年，黄铜丝开始进入市场。
这种电极丝曾带来了切割速度上的突破，当时对于厚度为50mm的工件，切割速度从12mm2/分钟提高到25 mm2/分钟。
是什么使速度翻了一倍呢？黄铜是紫铜与锌的合金，最常见的配比是65%的紫铜和35%的锌。
当时发现黄铜丝中的锌由于熔点较低（420℃，而紫铜为1080℃）能够改善冲洗性。
在切割过程中，锌由于高温而气化使得电极丝的温度降低并把热量传送到工件的加工面上。
理论上讲，锌的比例越高越好，不过在黄铜丝的制造过程中，当锌的比例超过40%后，电极丝的α单相结晶结构变成了α和β双相结晶结构。
这时材料变得太脆而不适合把它拉成直径很小的细丝。
黄铜丝可以有不同的拉伸强度来满足不同的设备和应用场合。
这是通过一系列的拉丝（淬火作用）和热处理（退火）工序来实现的。
普通黄铜丝的拉伸强度在490-900N/mm2之间。
黄铜丝的主要缺点：(1) 加工速度无法提高：由于黄铜中锌的比例一定，所以放电时的能量转换效率无法进一步提高；以0.25mm黄铜丝切割30-60mm厚的钢材为例，国内很多用户的主切速度都在120mm2/分钟左右。
(2) 表面质量不佳：黄铜丝表面的铜粉和放电时由于电极丝表层气化而带出的铜微粒会积存在工件的加工面上形成表面积铜。
同时由于冲洗性不好而在工件表面产生较厚的变质层，这些都会影响工件的表面硬度和粗糙度；(3) 加工精度不高：特别是在加工较厚的工件时，由于冲洗性不良，会产生较大的直线度误差（上下端尺寸误差和鼓形差）。
此外，由于价格竞争的原因，目前国内的低价黄铜丝普遍存在着各种质量问题，例如因采用的铜材胚料材质不良以及拉丝设备和工艺上的原因导致黄铜丝表面铜粉较多，截面几何误差太大等等，这些都会导致放电稳定性下降，严重影响加工速度和质量。
同时，还会污染设备部件加大设备的损耗。
黄铜丝的应用场合：(1) 加工量不足，不是24小时开机的用户。
1割如何调整变频跟踪速度调节变频跟踪速度本身并不具有提高加工速度的能力,其作用是保证加工的稳定性。
当跟踪速度调整不当时会显著影响加工工艺指标和切割表面质量，并有可能产生断丝。
最佳变频跟踪速度调整可参照下述两个依据：首先，最佳加工电流应是短路电流的80%左右（在起始加工时可以先用钼丝压在工件侧面然后开高频，此时电流表显示的即为短路电流值），这一规律可用于判断进给速度调整是否合适；其次，可通过电流表指针的摆动情况判断，正常加工时电流表指针应基本不动。
如果经常向下摇摆，则说明欠跟踪，应将跟踪速度调快；如经常向上摇摆则说明经常短路，属于过跟踪状态,应将跟踪速度调慢；如指针来回较大幅度摇摆则说明加工不稳定,应判明原因做好参数调节（如调整脉冲能量、工作液流量、走丝系统包括导轮、轴承的状态）再加工,否则易引起断丝2、线切割加工：怎么调整排丝轮和挡丝棒排丝轮和挡丝棒的作用大体是两个，一个是不致使丝在运动中大幅度的摆起来，再就是靠它们的定位作用，整齐地排挠在丝筒上。
当然排丝的左右换向位置也是由它们确定的。
调整的原则是：一、让丝在丝筒上正反排绕的间隔在2mm左右，防止换向瞬间的叠丝。
二、与导轮的V形槽中心共同把丝限制在与导轮的轴向相垂直的直线上，以保证导轮V形槽对丝运动的导向定位作用。
三、排丝轮和挡丝棒也要保证与床身的绝缘，不可因它们使丝与床身短路。
四、限制水过多地被带到丝筒上。
任何时候，排丝轮和挡丝棒都不应对丝的运行产生过大的阻力，因为它对丝的工作张力产生任何影响都会起负面作用。
线切割加工常见问题问答：校正丝的垂直要注意些什么丝的垂直是指钼丝与X、Y平面的垂直，丝的垂直度对加工精度的影响是直接的、重大的。
校正丝是一个很慎重、很认真的工作，绝不可草率从事。
机床在购买时，会带来供钼丝校正用的工具，其中有亚铃形，有圆柱形，有直角形，有四方六面体，也有导电接触电表显示形的专用仪。
只要有足够的精度且使用得当，都可以收到满意的效果。
