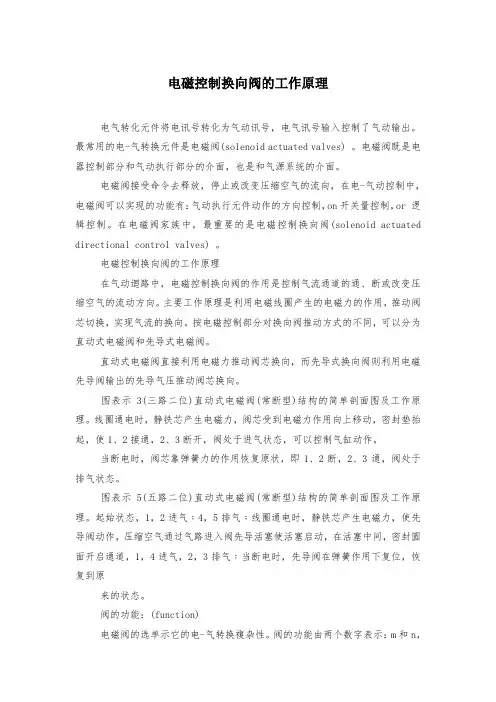

电磁控制换向阀的工作原理电气转化元件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换元件是电磁阀(solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的介面，也是和气源系统的介面。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行元件动作的方向控制，on开关量控制，or 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动迴路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图表示3(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
图表示5(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面开启通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
阀的功能：(function)电磁阀的选单示它的电-气转换複杂性。
阀的功能由两个数字表示：m和n，称为m路n位电磁阀，“n位”表示换向阀的切换位置，也表示阀的状态。
阀的位置数目就是n的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。
电磁阀原理及使用注意事项电磁阀是一种利用电磁力控制液体或气体流动的装置。
它由电磁铁和阀体组成，当通电时，电磁铁会产生磁场，磁场作用在阀体上，使得阀体上的阀门打开或关闭，从而控制介质的流通。
电磁阀的工作原理主要有两种：直动式和间接式。
直动式电磁阀的阀门直接由电磁铁驱动，当通电时，电磁铁吸引阀门，阀门打开，介质流通；间接式电磁阀的阀门由电磁铁间接驱动，通电时，电磁铁吸引阀门控制杆，通过杆传递力量给阀门，阀门打开。
电磁阀广泛应用于工业自动化控制系统中，可控制气体、液体的流量、方向、压力等。
它具有响应速度快、可靠性高、体积小、功耗低等优点，在控制各种工业流程中起着非常重要的作用。
使用电磁阀时需要注意以下几点：1. 选型准确：根据工作介质、流量、压力等特性选择适合的电磁阀。
不同的工况对电磁阀的要求不同，选型不当可能导致电磁阀不能正常工作或损坏。
2. 安装正确：根据电磁阀的使用要求进行正确的安装。
安装时应注意阀门的方向、进出口的连接方式等，确保电磁阀的顺利工作。
3. 维护保养：定期对电磁阀进行检查和保养，保持其正常工作状态。
清洁阀体和阀门，检查阀门的密封性能，确保阀门的正常开关和密封。
4. 防止堵塞：对于易结垢的介质，应定期清洗阀门，防止阀门堵塞。
同时，对于颗粒较大的介质，应在电磁阀前安装过滤器，防止颗粒物进入阀体。
5. 电气保护：电磁阀的控制电路应进行正确的电气保护，避免过电流、过电压等情况对电磁阀造成损害。
选择合适的控制电源和保护装置，确保电磁阀的长期正常工作。
6. 温度适应：根据工作环境的温度要求选择适合的电磁阀。
高温或低温环境会对电磁阀的使用寿命和性能产生影响，需要选择能够适应这些温度的电磁阀。
7. 防爆要求：对于易燃、易爆、有特殊安全要求的场所，应选择具有防爆性能的电磁阀。
防爆电磁阀可以避免因电弧、火花等引起的火灾和爆炸事故。
总之，电磁阀是一种非常重要的工业自动化控制设备，正确选择和使用电磁阀对于工业生产的正常进行至关重要。

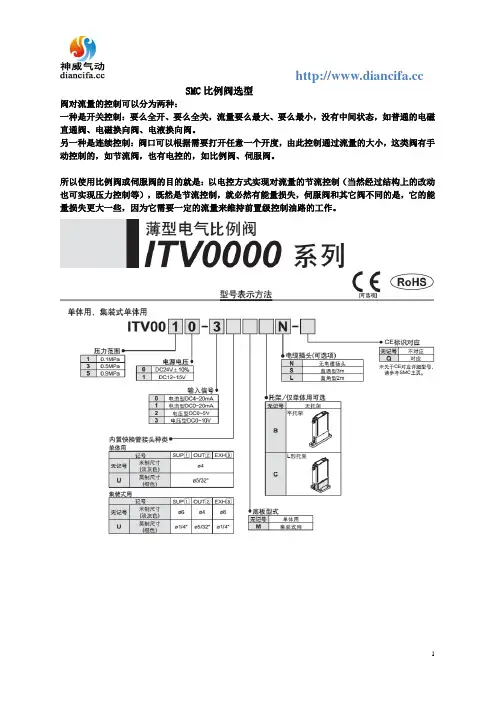

SMC比例阀选型
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

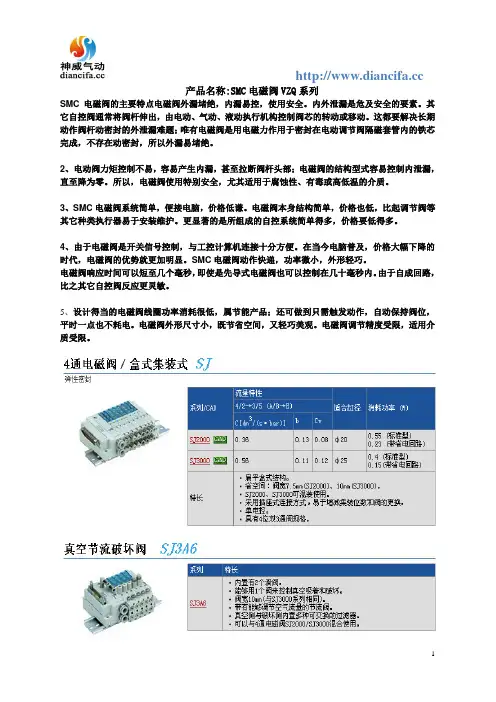

产品名称:SMC电磁阀VZQ系列
SMC电磁阀的主要特点电磁阀外漏堵绝，内漏易控，使用安全。
内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
2、电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。
所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
3、SMC电磁阀系统简单，便接电脑，价格低谦。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
4、由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
SMC电磁阀动作快递，功率微小，外形轻巧。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
5、设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
电磁阀调节精度受限，适用介质受限。
