无线遥控音乐门铃的设计与制作摘要随着微电子技术、无线技术和网络技术的飞速发展以及人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，人们迫切需要一种安全可靠、使用方便等优点于一体的智能化门铃产品，因此无线遥控音乐门铃系统的设计成为本课题研究的目标。
本文介绍了一种新型无线遥控音乐门铃,它采用具有编码功能的遥控发射-接收专用集成电路.结合高音质机电式音乐门铃做声源,成为一种声音动听、门铃按钮与声源之间免去连线、安装方便的新型遥控高音质门铃.这种门铃具有功耗低,电路简单可靠,抗干扰能力强,遥控距离远,电路体积小等优点,其接收电路连同机电式音乐门铃为一体,可以随意放置在室内的某个地方,还可变换各种门铃音乐，使声音悦耳动听，满足不同人群的生活需要，具有广阔的发展前景。
该无线音乐门铃用TC4069UBP集成芯片作为发射和接收主电路，该电路用先进的脉码调制发射及石英晶振稳频技术，接收由解调、放大、整形、声响电路组成，性能稳定，遥控距离远，功耗低等特点。
关键词：无线遥控 TC4069AbstractWith microelectronics technology, wireless technology and network technology rapid development and the peopleliving standard greatly, people's living environment and convenient put forward higher request, especially in the intelligent residential, people in desperate need of a safe, reliable and easy to use the advantages in product, so intelligent the doorbell rang wireless remote control system design of music as the research target.This paper introduces a kind of new wireless remote music, it adopts the doorbell is coded function of remote control launch - receiving application-specific integrated circuit. Combined with high quality, electromechanical music doorbell do sound, become a beautiful voice rang with sound button, convenient installation, from attachment between the new remote high quality. The doorbell rang with low power consumption, circuit is simple, reliable, strong anti-jamming capability, remote distance and the advantages of small size, circuit of the receiving circuit with music, electromechanical integration, ok and optional for bell placed in indoor somewhere, still can transform the music, to make the sound of music, and satisfy the needs of different people live, has broad prospects for development.The wireless music with TC4069 doorbell integrated blocks for sending and receiving circuit, this circuit with advanced pulse code modulation frequency stability, linb03 launch and vibration, receiving from demodulation technology, amplification, plastic, circuit noise, stable performance, low power consumption, remote distance.Keywords：wireless remote control TC4069目录第一章绪论 .............................................................................................................................................. - 1 -1.1当今无线电的应用 ..................................................................................................................... - 1 -1.2门铃的发展历程 ......................................................................................................................... - 1 -第二章设计任务 ...................................................................................................................................... - 2 -2.1任务 ............................................................................................................................................. - 2 -2.2要求 ............................................................................................................................................. - 2 -第三章无线遥控门铃工作原理 .............................................................................................................. - 2 -3.1反相器原理 ................................................................................................................................. - 2 -3.2 TC4069UBP .................................................................................................................................. - 3 -3.3发射板原理 ................................................................................................................................. - 3 -3.4接收板原理 ................................................................................................................................. - 6 -3.5系统设计原则与结构 ................................................................................................................. - 7 -3.5.1设计原则及指导思想 ..................................................................................................... - 7 -3.5.2系统结构 ......................................................................................................................... - 7 -3.6功能简介 ..................................................................................................................................... - 8 -第四章电路原理图、PCB板图的绘制 ................................................................................................... - 8 -4.1使用相关软件的介绍 ................................................................................................................. - 8 -4.2绘制原理图 ................................................................................................................................. - 9 -4.3 PCB板的绘制 ........................................................................................................................... - 11 -4.4 Protel中常见的问题 ............................................................................................................. - 13 -第五章无线遥控门铃的组装 ................................................................................................................ - 14 -5.1清点元器件 ............................................................................................................................... - 14 -5.2检测各元器件 ........................................................................................................................... - 15 -5.3焊接前准备 ............................................................................................................................... - 17 -5.4焊接各元件 ............................................................................................................................... - 17 -5.4.1焊接操作的基本步骤 ................................................................................................... - 18 -5.4.2焊接注意事项 ............................................................................................................... - 18 -5.5整机调试 ................................................................................................................................... - 19 -5.6故障排查更正 ........................................................................................................................... - 20 -5.7整机安装 ................................................................................................................................... - 20 -安装注意事项 .......................................................................................................................... - 20 -5.8产品说明 ................................................................................................................................... - 21 -第六章总结 ............................................................................................................................................ - 22 -6.1归纳 ........................................................................................................................................... - 22 -6.2心得体会 ................................................................................................................................... - 22 -致谢 .......................................................................................................................................................... - 23 -参考文献 .................................................................................................................................................. - 24 -第一章绪论1.1当今无线电的应用无线电在我们生活中发挥着重要的作用，首先应当说的是无线电通信，拿我们日常最常见的手机来说就是最普及的一种无线电通信，这种由手机，基站，交换终端等设备组成的网络系统极大的方便着我们的生活，其次是专网通信，其实CDMA最早是军队研发的，这种系统具有保密性好，信号稳定等特点，现在军队使用的通信大多具有跳频技术，即通信的若干方随时根据一定的规则转换频率，这样就更不容易被截获。

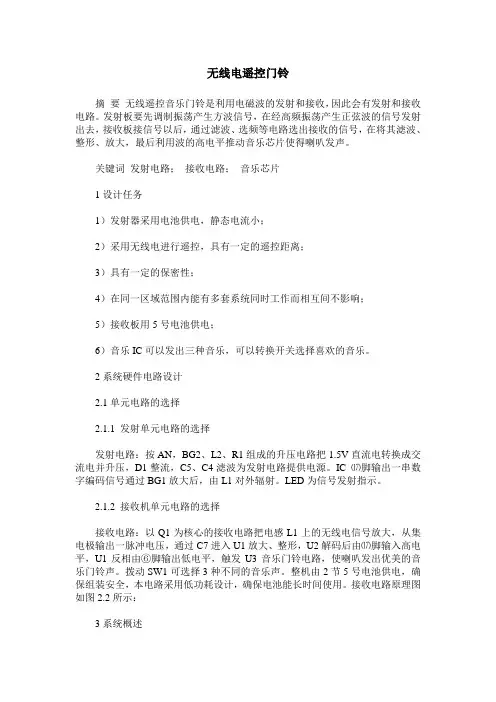

无线电遥控门铃摘要无线遥控音乐门铃是利用电磁波的发射和接收，因此会有发射和接收电路。
发射板要先调制振荡产生方波信号，在经高频振荡产生正弦波的信号发射出去，接收板接信号以后，通过滤波、选频等电路选出接收的信号，在将其滤波、整形、放大，最后利用波的高电平推动音乐芯片使得喇叭发声。
关键词发射电路；接收电路；音乐芯片1设计任务1）发射器采用电池供电，静态电流小；2）采用无线电进行遥控，具有一定的遥控距离；3）具有一定的保密性；4）在同一区域范围内能有多套系统同时工作而相互间不影响；5）接收板用5号电池供电；6）音乐IC可以发出三种音乐，可以转换开关选择喜欢的音乐。
2系统硬件电路设计2.1单元电路的选择2.1.1 发射单元电路的选择发射电路：按AN，BG2、L2、R1组成的升压电路把1.5V直流电转换成交流电并升压，D1整流，C5、C4滤波为发射电路提供电源。
IC ⒄脚输出一串数字编码信号通过BG1放大后，由L1对外辐射。
LED为信号发射指示。
2.1.2 接收机单元电路的选择接收电路：以Q1为核心的接收电路把电感L1上的无线电信号放大，从集电极输出一脉冲电压，通过C7进入U1放大、整形，U2解码后由⒄脚输入高电平，U1反相由⑥脚输出低电平，触发U3音乐门铃电路，使喇叭发出优美的音乐门铃声。
拨动SW1可选择3种不同的音乐声。
整机由2节5号电池供电，确保组装安全，本电路采用低功耗设计，确保电池能长时间使用。
接收电路原理图如图2.2所示：3系统概述3.1 方案选择及其论证1）系统的组成：由发射模块和接收模块组成的无线音乐门铃，发射和接收主电路是使用TC4069集成块。
由调制振荡级和高频振荡级两级汇合组成发射器，超再生振荡接收器是由Q3、L2、C4、C16组成，音乐芯片采用TQ33G，可以发出三种音乐（双音叮咚，西敏寺，爱丽斯），通过转换开关选择喜欢的音乐；2）方案选择：脉冲编码调制发射和石英晶体稳频是该电路采用的先进技术，接受电路由解调、放大、整形、声响电路组成，具有三大优点，稳定的性能、超距离的遥控，超低的耗能。
前言.......................................................一、设计任务和要求........................................1.1设计任务 ............................................1.2设计要求 ............................................二、无线遥控门铃工作原理..................................2.1反相器原理 ..........................................2.2TC4069UBP ............................................2.3发射板原理 ..........................................2.4接收板原理 ..........................................2.5系统设计原则与结构...................................2.5.1设计原则及指导思想..............................2.5.2系统结构........................................2.6功能简介 ............................................三、无线遥控门铃的组装.....................................3.1清点元器件 ..........................................3.2检测各元器件.........................................四、总结..................................................4.1归纳 ................................................4.2心得体会 ............................................ 参考文献................................................所谓无线门铃是针对传统的有线门铃而讲的。
无线门铃工作原理
无线门铃工作原理是通过无线技术实现远程传输信号的一种门铃系统。
主要原理包括以下几个步骤：
1. 发送端工作原理：无线门铃的发送端一般由按钮和无线传输模块组成。
当按下按钮时，按钮内部触发电路会将信号转化为电信号。
然后，电信号经过处理并通过无线传输模块转化为无线信号。
这些无线信号会以无线电波的形式发送出去。
2. 无线传输原理：无线门铃的无线传输一般采用无线电波进行传输。
传输方式可以是无线电频率调制，如调频（FM）或调
幅（AM），也可以是其他无线传输技术，如蓝牙或Wi-Fi。
无线传输模块可以将电信号转化为对应的无线信号，并通过天线将无线信号发送出去。
3. 接收端工作原理：接收端一般由接收模块和扬声器组成。
接收模块通过天线接收到发送端发送的无线信号，并将无线信号转化为电信号。
转化后的电信号被传输到扬声器，在扬声器中转化为声音信号并输出。
4. 电源供应：无线门铃的发送端和接收端一般都需要电源供应。
发送端可以使用电池或电源适配器作为电源，而接收端一般需要接入电源插座以保证稳定的电力供应。
综上所述，无线门铃的工作原理是通过发送端将按下按钮产生的电信号经过无线传输模块转化为无线信号，然后通过无线电
波传输到接收端。
接收端将接收到的无线信号通过接收模块转化为电信号，并最终在扬声器中转化为声音信号输出。
