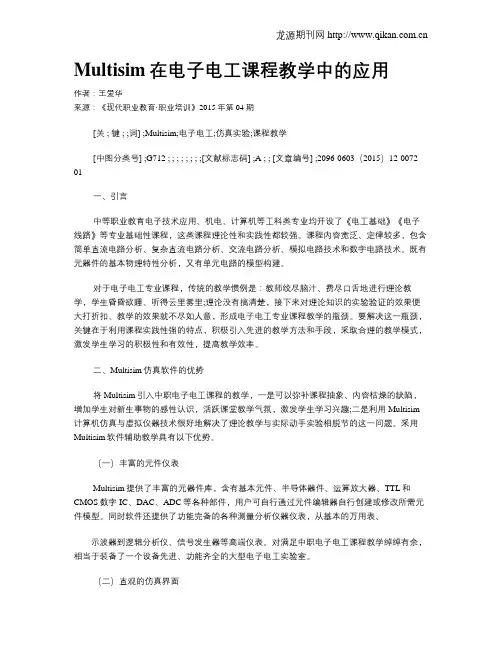

Multisim在电子电工课程教学中的应用
作者：王爱华
来源：《现代职业教育·职业培训》2015年第04期
[关 ; 键 ; ;词] ;Multisim;电子电工;仿真实验;课程教学
[中图分类号] ;G712 ; ; ; ; ; ; ; ;[文献标志码] ;A ; ; [文章编号] ;2096-0603（2015）12-0072-01
一、引言
中等职业教育电子技术应用、机电、计算机等工科类专业均开设了《电工基础》《电子线路》等专业基础性课程，这类课程理论性和实践性都较强。课程内容宽泛、定律较多，包含简单直流电路分析、复杂直流电路分析、交流电路分析、模拟电路技术和数字电路技术。既有元器件的基本物理特性分析，又有单元电路的模型构建。
对于电子电工专业课程，传统的教学惯例是：教师绞尽脑汁、费尽口舌地进行理论教学，学生昏昏欲睡、听得云里雾里;理论没有搞清楚，接下来对理论知识的实验验证的效果便大打折扣、教学的效果就不尽如人意，形成电子电工专业课程教学的瓶颈。要解决这一瓶颈，关键在于利用课程实践性强的特点，积极引入先进的教学方法和手段，采取合理的教学模式，激发学生学习的积极性和有效性，提高教学效率。
二、Multisim仿真软件的优势
将Multisim引入中职电子电工课程的教学，一是可以弥补课程抽象、内容枯燥的缺陷，增加学生对新生事物的感性认识，活跃课堂教学气氛，激发学生学习兴趣;二是利用Multisim计算机仿真与虚拟仪器技术很好地解决了理论教学与实际动手实验相脱节的这一问题。采用Multisim软件辅助教学具有以下优势。
（一）丰富的元件仪表
Multisim提供了丰富的元器件库，含有基本元件、半导体器件、运算放大器、TTL和CMOS数字IC、DAC、ADC等各种部件，用户可自行通过元件编辑器自行创建或修改所需元件模型。同时软件还提供了功能完备的各种测量分析仪器仪表，从基本的万用表、

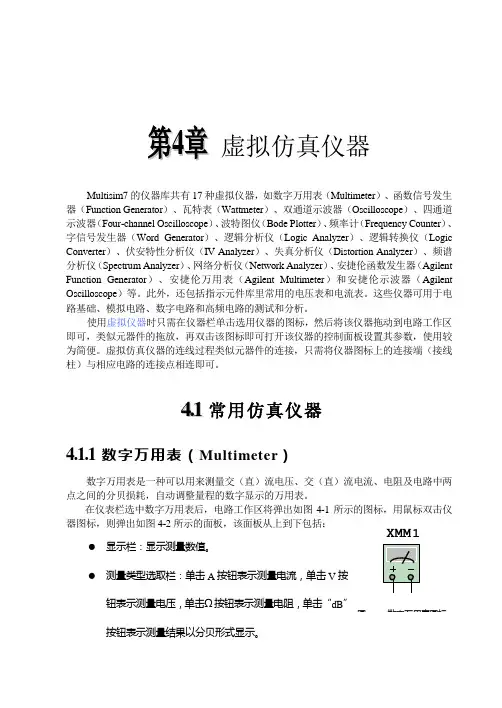

第4章 虚拟仿真仪器
Multisim7的仪器库共有17种虚拟仪器，如数字万用表（Multimeter）、函数信号发生器（Function Generator）、瓦特表（Wattmeter）、双通道示波器（Oscilloscope）、四通道示波器（Four-channel Oscilloscope）、波特图仪（Bode Plotter）、频率计（Frequency Counter）、字信号发生器（Word Generator）、逻辑分析仪（Logic Analyzer）、逻辑转换仪（Logic
Converter）、伏安特性分析仪（IV Analyzer）、失真分析仪（Distortion Analyzer）、频谱分析仪（Spectrum Analyzer）、网络分析仪（Network Analyzer）、安捷伦函数发生器（Agilent
Function Generator）、安捷伦万用表（Agilent Multimeter）和安捷伦示波器（Agilent
Oscilloscope）等。此外，还包括指示元件库里常用的电压表和电流表。这些仪器可用于电路基础、模拟电路、数字电路和高频电路的测试和分析。
使用虚拟仪器时只需在仪器栏单击选用仪器的图标，然后将该仪器拖动到电路工作区即可，类似元器件的拖放，再双击该图标即可打开该仪器的控制面板设置其参数，使用较为简便。虚拟仿真仪器的连线过程类似元器件的连接，只需将仪器图标上的连接端（接线柱）与相应电路的连接点相连即可。
4.1 常用仿真仪器
4.1.1 数字万用表（Multimeter）
数字万用表是一种可以用来测量交（直）流电压、交（直）流电流、电阻及电路中两点之间的分贝损耗，自动调整量程的数字显示的万用表。
在仪表栏选中数字万用表后，电路工作区将弹出如图4-1所示的图标，用鼠标双击仪器图标，则弹出如图4-2所示的面板，该面板从上到下包括：
显示栏：显示测量数值。
Multisim电子电路仿真教程：
Multisim电子电路仿真教程作者朱彩莲，介绍了一种电子电路仿真软件——Multisim 2001。通过对该软件的学习和使用，读者可以轻松地拥有一个元件设备非常完善的虚拟电子实验室，进而可以完成电子电路的各种实验和设计。
本书介绍了一种电子电路仿真软件——Multisim 2001。通过对该软件的学习和使用，读者可以轻松地拥有一个元件设备非常完善的虚拟电子实验室，进而可以完成电子电路的各种实验和设计。
全书共9章。第l～4章主要介绍Multisim 2001软件的基本功能和操作，主要有Multisim 200l中电路的创建、元件库和元件的使用、虚拟仪器的使用和Multisim基本分析方法；第5～9章主要介绍Mulfisim 200l软件的应用，其中第5～8章分别从电路基础、模拟电子技术、数字电子技术、高频电子技术中选取了若干个典型实验进行：Multisim仿真分析，每个实验给出了实验目的、实验电路、仿真操作步骤和实验结果，第9章是Multisim2001在电子综合设计中的应用实例。
本书可作为高等院校电子技术类课程的软件实验教材，也可作为从事电子电路设计的工程技术人员的参考书。
计算机高效率绿色电源
高速发展的计算机技术带领人类进入了信息社会,同时也促进了电源技术的迅速发展。八十年代,计算机全面采用了开关电源,率先完成计算机电源换代。接着开关电源技术相继进入了电子、电器设备领
域。
计算机技术的发展,提出绿色电脑和绿色电源。绿色电脑泛指对环境无害的个人电脑和相关产品，绿色电源系指与绿色电脑相关的高效省电电源,根据美国环境保护署l992年6月17日“能源之星"计划规定,桌上型个人电脑或相关的外围设备,在睡眠状态下的耗电量若小于30瓦,就符合绿色电脑的要求，提高电源效率是降低电源消耗的根本途径。就目前效率为75%的200瓦开关电源而言,电源自身要消耗50瓦的能源。

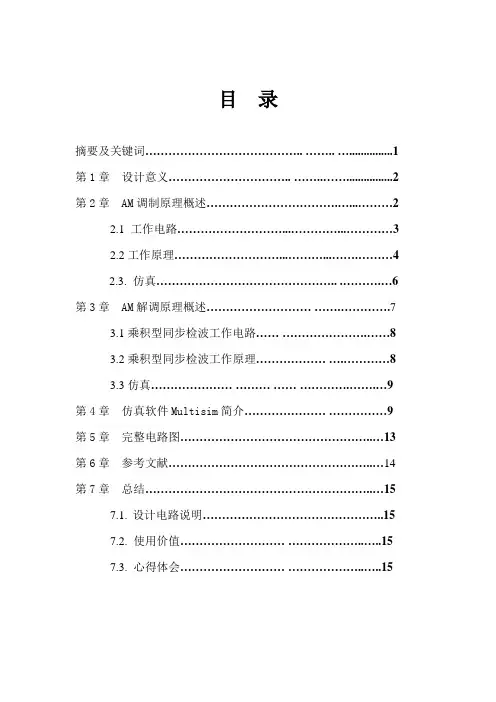

目 录
