multisim仿真电路课程设计
一、课程目标
知识目标：
1. 理解Multisim软件的基本操作和界面功能；
2. 掌握仿真电路的搭建、修改和测试方法；
3. 学习并应用基本的电路原理，如欧姆定律、基尔霍夫定律等；
4. 识别并使用常见电子元件，如电阻、电容、电感、二极管、晶体管等；
5. 了解不同类型电路的特点，如放大器、滤波器、振荡器等。
技能目标：
1. 能够独立使用Multisim软件搭建简单的仿真电路；
2. 能够运用Multisim软件对电路进行调试和故障排查；
3. 能够分析仿真电路的实验结果，得出正确结论；
4. 能够通过团队协作，共同完成复杂仿真电路的设计与验证。
情感态度价值观目标：
1. 培养学生对电子电路设计和实验的兴趣和热情；
2. 培养学生的创新意识和动手能力；
3. 培养学生严谨、求实的科学态度；
4. 培养学生团队协作精神，提高沟通与交流能力。
课程性质：本课程为实践性课程，注重培养学生的动手操作能力和实际应用能力。
学生特点：学生具备基本的电子电路知识，对Multisim软件有一定了解，但实际操作能力较弱。
教学要求：教师需引导学生主动参与实践，关注个体差异，鼓励学生提问、讨论，提高学生的综合能力。同时，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容
1. Multisim软件基本操作与界面介绍：包括菜单栏、工具栏、元件库、虚拟仪器等功能的认识和使用方法。
- 教材章节：第一章 Multisim软件概述
2. 基本电路元件的认识与使用：学习电阻、电容、电感、二极管、晶体管等常见电子元件的参数和特性。
- 教材章节：第二章 常用电子元件
3. 简单电路的搭建与仿真：运用Multisim软件搭建电路，进行电路原理的学习和实验操作。
- 教材章节：第三章 电路分析与设计
4. 复杂电路设计与分析：学习放大器、滤波器、振荡器等电路的设计方法和仿真实验。
贵州大学EDA技术教学电子资源

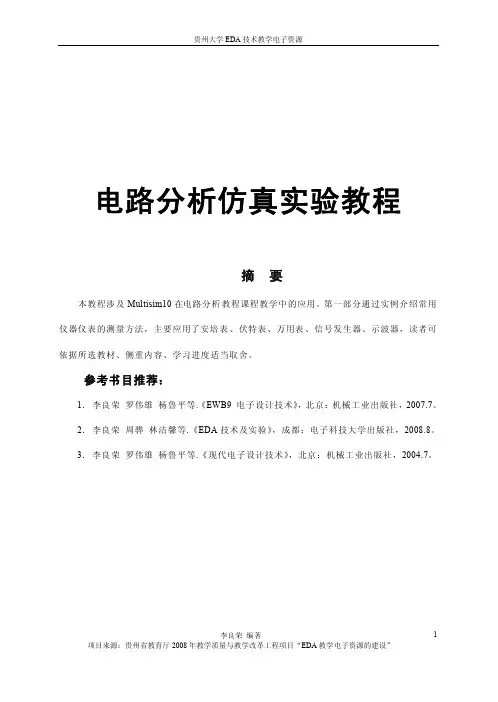

李良荣编著项目来源：贵州省教育厅2008年教学质量与教学改革工程项目“EDA教学电子资源的建设”1电路分析仿真实验教程摘要本教程涉及Multisim10在电路分析教程课程教学中的应用。第一部分通过实例介绍常用仪器仪表的测量方法，主要应用了安培表、伏特表、万用表、信号发生器、示波器，读者可依据所选教材、侧重内容、学习进度适当取舍。参考书目推荐：1．李良荣罗伟雄杨鲁平等.《EWB9电子设计技术》，北京：机械工业出版社，2007.7。2．李良荣周骅林洁馨等.《EDA技术及实验》，成都：电子科技大学出版社，2008.8。3．李良荣罗伟雄杨鲁平等.《现代电子设计技术》，北京：机械工业出版社，2004.7。贵州大学EDA技术教学电子资源
李良荣编著项目来源：贵州省教育厅2008年教学质量与教学改革工程项目“EDA教学电子资源的建设”2Multisim 10基本应用第一节资源简介1．Multisim 10设计界面设计界面如图1-1所示，
2.元件工具条主数据库的元器件资源如图1-2所示。图1-1 Multisim10
的工作界面主菜单系统工具条查看工具条元器件工具条设计工具条虚拟器件工具条正在使用的元件列表仿真开关仪表工具条设计翻页标签设计管理窗口设计工作窗口
图1-2元件库资源贵州大学EDA技术教学电子资源
李良荣编著项目来源：贵州省教育厅2008年教学质量与教学改革工程项目“EDA教学电子资源的建设”3选择元器件工具条中每一个按钮都会弹出相应的元器件选择窗口，如图1-3所示是元件组的器件选择界面，其中一个Group（元器件组）有多个Family（元器件系列），每一个元器件系列有多个Component（器件）。
3.仪器工具条仪表工具条如图1-4所示，它是进行虚拟电子实验和电子设计仿真的最快捷而又形象的特殊工具，各仪表的功能名称与Simulate菜单下的虚拟仪表相同，如图1-5所示。图1-3通用器件选择窗口关闭窗口功能描述模型商模型名封装商也叫封装名封装类型超连接元器件组数据库元件系列元器件选择窗口电路符号选择确定器件搜索详细资料报表模型数据报表应用帮助
模拟电子电路multisim仿真
1.1 晶体管基本放大电路
1.1.1 共射极基本放大电路
按下图搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。
1. 静态工作点分析
选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Q1工作在放大状态。
2. 动态分析
用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。
3. 参数扫描分析
在上图所示的共射极基本放大电路中，偏置电阻R1的阻值大小直接决定了静态电流IC的大小，保持输入信号不变，改变R1的阻值，可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为R1，参数为电阻，扫描起始值为100k，终值为900k，扫描方式为线性，步长增量为400k，输出节点5，扫描用于暂态分析。
４. 频率响应分析
选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为1Hz，终止频率为1GHz，扫描形式为十进制，纵向刻度为线性，节点5做输出节点。
由图分析可得：当共射极基本放大电路输入信号电压VI为幅值5mV的变频电压时，电路输出中频电压幅值约为0.5V，中频电压放大倍数约为100倍，下限频率（X1）为14.22Hz，上限频率（X2）为25.12MHz，放大器的通频带约为25.12MHz。 由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻R3限定。
Multisim是一个非常简单易懂的电路仿真软件，使用它我们可以完成对数字电路，模拟电路等的仿真。对于初学者来说，Multisim也非常简单易懂，非常容易上手。因此，今天，我将分享如何使用Multisim进行简单电路实验的经验。
工具/原材料
Multisim软件
电脑
方法/步骤
首先，运行我们的Multisim软件
如何使用Multisim进行简单电路仿真
然后，我们需要从目录中选择原始产品以绘制电路图
如何使用Multisim进行简单电路仿真
组件库的分类是从左到右分别是“电源”，“基本原件”（开关，电阻，电容和电感），二极管，晶体管，模拟电路原件，TTL和CMOS。您可以根据自己的电路需求选择它们
如何使用Multisim进行简单电路仿真
完成电路图的绘制后，我们可以单击工具栏中的运行按钮以运行仿真
如何使用Multisim进行简单电路仿真
在操作过程中，我们可以单击开关来控制开关的打开和关闭
如何使用Multisim进行简单电路仿真
当我们想完成模拟实验时，我们只需要单击停止按钮
如何使用Multisim进行简单电路仿真
另外，如果您的电路需要通用仪表，示波器和其他测量仪器，则可以从右侧的测量工具栏中选择。
如何使用Multisim进行简单电路仿真
当您要保存仿真电路图时，可以单击文件菜单，然后选择保存项。
如何使用Multisim进行简单电路仿真
九
然后，只需选择要保存的路径，然后单击“确定”按钮。
