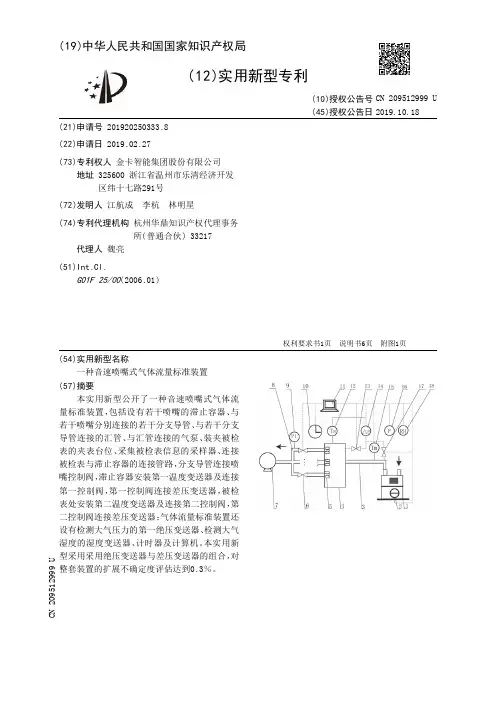

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250333.8(22)申请日 2019.02.27(73)专利权人 金卡智能集团股份有限公司地址 325600 浙江省温州市乐清经济开发区纬十七路291号(72)发明人 江航成　李杭　林明星　(74)专利代理机构 杭州华鼎知识产权代理事务所(普通合伙) 33217代理人 魏亮(51)Int.Cl.G01F 25/00(2006.01)(54)实用新型名称一种音速喷嘴式气体流量标准装置(57)摘要本实用新型公开了一种音速喷嘴式气体流量标准装置，包括设有若干喷嘴的滞止容器、与若干喷嘴分别连接的若干分支导管、与若干分支导管连接的汇管、与汇管连接的气泵、装夹被检表的夹表台位、采集被检表信息的采样器、连接被检表与滞止容器的连接管路，分支导管连接喷嘴控制阀，滞止容器安装第一温度变送器及连接第一控制阀，第一控制阀连接差压变送器，被检表处安装第二温度变送器及连接第二控制阀，第二控制阀连接差压变送器；气体流量标准装置还设有检测大气压力的第一绝压变送器、检测大气湿度的湿度变送器、计时器及计算机。

本实用新型采用采用绝压变送器与差压变送器的组合，对整套装置的扩展不确定度评估达到0.3％。

权利要求书1页 说明书6页 附图1页CN 209512999 U 2019.10.18C N 209512999U权　利　要　求　书1/1页CN 209512999 U1.一种音速喷嘴式气体流量标准装置，其特征在于：包括设有若干喷嘴的滞止容器、与若干喷嘴分别连接的若干分支导管、与若干分支导管连接的汇管、与汇管连接的气泵、装夹被检表的夹表台位、采集被检表信息的采样器、连接被检表与滞止容器的连接管路，所述分支导管连接喷嘴控制阀，所述滞止容器安装第一温度变送器及连接第一控制阀，所述第一控制阀连接差压变送器，被检表处安装第二温度变送器及连接第二控制阀，所述第二控制阀连接差压变送器；所述气体流量标准装置还设有检测大气压力的第一绝压变送器、检测大气湿度的湿度变送器、用于计时的计时器以及接收采样器、差压变送器、湿度变送器、计时器信息并对第一控制阀、第二控制阀进行控制的计算机。

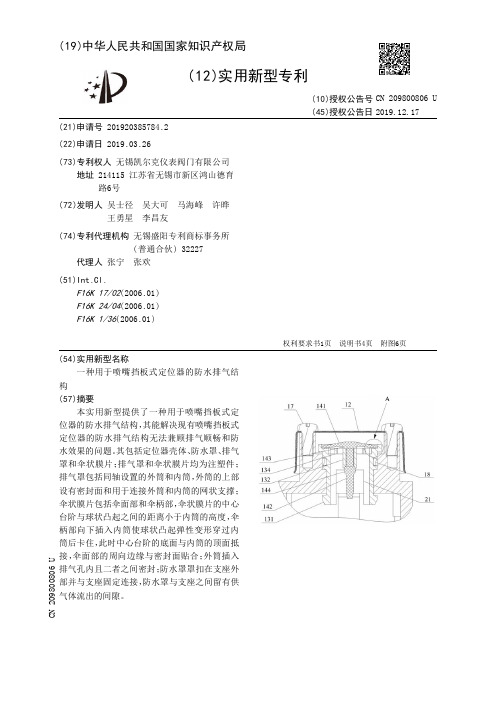

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385784.2(22)申请日 2019.03.26(73)专利权人 无锡凯尔克仪表阀门有限公司地址 214115 江苏省无锡市新区鸿山德育路6号(72)发明人 吴士径　吴大可　马海峰　许晔　王勇星　李昌友　(74)专利代理机构 无锡盛阳专利商标事务所(普通合伙) 32227代理人 张宁　张欢(51)Int.Cl.F16K 17/02(2006.01)F16K 24/04(2006.01)F16K 1/36(2006.01)(54)实用新型名称一种用于喷嘴挡板式定位器的防水排气结构(57)摘要本实用新型提供了一种用于喷嘴挡板式定位器的防水排气结构，其能解决现有喷嘴挡板式定位器的防水排气结构无法兼顾排气顺畅和防水效果的问题。

其包括定位器壳体、防水罩、排气罩和伞状膜片；排气罩和伞状膜片均为注塑件；排气罩包括同轴设置的外筒和内筒，外筒的上部设有密封面和用于连接外筒和内筒的网状支撑；伞状膜片包括伞面部和伞柄部，伞状膜片的中心台阶与球状凸起之间的距离小于内筒的高度，伞柄部向下插入内筒使球状凸起弹性变形穿过内筒后卡住，此时中心台阶的底面与内筒的顶面抵接，伞面部的周向边缘与密封面贴合；外筒插入排气孔内且二者之间密封；防水罩罩扣在支座外部并与支座固定连接，防水罩与支座之间留有供气体流出的间隙。

权利要求书1页 说明书4页 附图6页CN 209800806 U 2019.12.17C N 209800806U权　利　要　求　书1/1页CN 209800806 U1.一种用于喷嘴挡板式定位器的防水排气结构，其特征在于：其包括定位器壳体和防水罩，所述定位器壳体上设有排气孔，其特征在于：其还包括排气罩和伞状膜片；所述定位器壳体外部成型有与所述排气孔连通的支座；所述排气罩和所述伞状膜片均为注塑件；所述排气罩包括同轴设置的外筒和内筒，所述外筒的上部设有密封面和用于连接所述外筒和所述内筒的网状支撑；所述伞状膜片包括伞面部和伞柄部，所述伞面部的内侧设有与所述伞柄部同轴连接的中心台阶，所述伞柄部的轴向中部设有球状凸起，所述中心台阶与所述球状凸起之间的距离小于所述内筒的高度，所述伞柄部向下插入所述内筒使所述球状凸起弹性变形穿过所述内筒后卡住，此时所述中心台阶的底面与所述内筒的顶面抵接，所述伞面部的周向边缘与所述密封面贴合；所述外筒插入所述排气孔内且二者之间密封；所述防水罩罩扣在所述支座外部并与所述支座固定连接，所述防水罩与所述支座之间留有供气体流出的间隙。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920590688.1(22)申请日 2019.04.26(73)专利权人 南京贤云机电科技有限公司地址 211500 江苏省南京市六合区中山科技园科创大道9号A7栋1042室(72)发明人 堵敏贤　堵成云　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.B01D 47/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种基于抑制粉尘技术的雾化控制箱(57)摘要本实用新型公开了一种基于抑制粉尘技术的雾化控制箱，包括外壳体，所述外壳体的底部固定连接有底座，所述外壳体的正面固定连接有面板，所述面板的正面固定连接有显示屏，所述显示屏与内部电源电性连接，所述显示屏的下方设有转把，所述转把与外壳体转动连接，所述转把的下方设有键盘，所述键盘与外壳体固定连接，所述外壳体的背面固定连接有端头，所述端头的底部固定连接有传输管，所述端头的中间位置处设有中心管，所述中心管与外壳体固定连接。

本实用新型通过设置有端头、第一气流管、第二气流管和第三气流管，可以通过其进行交替气体雾化，防止在单个气流管堵塞时就无法使用，使得提高了控制箱的自身维护性。

权利要求书1页 说明书3页 附图3页CN 209985121 U 2020.01.24C N 209985121U权　利　要　求　书1/1页CN 209985121 U1.一种基于抑制粉尘技术的雾化控制箱，包括外壳体(4)，其特征在于：所述外壳体(4)的底部固定连接有底座(6)，所述外壳体(4)的正面固定连接有面板(1)，所述面板(1)的正面固定连接有显示屏(3)，所述显示屏(3)与内部电源电性连接，所述显示屏(3)的下方设有转把(5)，所述转把(5)与外壳体(4)转动连接，所述转把(5)的下方设有键盘(2)，所述键盘(2)与外壳体(4)固定连接，所述外壳体(4)的背面固定连接有端头(10)，所述端头(10)的底部固定连接有传输管(8)，所述端头(10)的中间位置处设有中心管(7)，所述中心管(7)与外壳体(4)固定连接，所述端头(10)的上方设有预警器(9)，所述预警器(9)与外壳体(4)固定连接，所述预警器(9)与内部电源电性连接，所述端头(10)背面固定连接有包裹管套(11)，所述包裹管套(11)的内侧壁固定连接第一气流管(12)，所述第一气流管(12)的下方设有第二气流管(13)，所述第二气流管(13)与端头(10)固定连接，所述第二气流管(13)的下方设有第三气流管(14)，所述第三气流管(14)与端头(10)固定连接。
