气流染色机的雾化喷嘴设计

煤矿开采中产生的大量粉尘，不仅严重影响矿工的身体健康，而且煤尘还具有爆炸性，威胁煤矿安全生产。

近年来，随着煤矿开采强度的增加，粉尘防治问题日渐突出。

目前，我国煤矿主要防尘措施是喷雾降尘，使用雾化喷嘴来进行空气清洁，而作为喷雾降尘最基本的元件，其雾化能力(雾流形状和雾粒大小)直接决定了喷雾降尘的效果。

一、喷嘴分类及其特性1、按雾流形状分类根据喷嘴形成的雾流形状，可将喷嘴分成锥形实心喷嘴和锥形空心喷嘴两大类。

实心喷嘴以降尘为主，空心喷嘴以阻尘为主。

实心喷嘴喷出的锥形实心雾柱的雾流速度较大，被雾粒碰撞的粉尘一般都能降下来。

但因为雾流速度大，其周围引射的空气很容易将粒径较小的呼吸性粉尘吹跑，客观上影响了降尘效果。

空心喷嘴喷出的锥形雾幕以阻尘为主，为使雾幕覆盖的面积加大，一般都有很大的雾幕锥角，喷嘴离尘源也相对较远。

这样也造成在雾幕直径大的一端，雾粒速度已降到很小，除不能捕捉尘粒外，还失去了阻尘作用。

从雾体形状分析，在它的全长区域内，实心喷雾雾体的密度比空心喷雾雾体的密度大，在实心喷雾的有效射程内，一般情况下煤粉尘很难穿过雾幕，所以，实心圆锥形雾体较空心圆锥形雾体效果为佳。

2、按雾化方法分类(1)机械雾化机械雾化主要是靠液体在压差作用下产生的高速射流使自身雾化，因此可分为直射式喷嘴、离心式喷嘴和旋转式喷嘴。

直射式雾化和离心式雾化可统称为压力雾化。

直射式喷嘴主要依靠水的喷射达到雾化的目的，水压要求比较高，而且喷孔直径越大雾化越粗，故喷孔直径不能太大，流量调节范围比较小。

离心式喷嘴是利用高压水经旋流装置产生的离心力产生液膜，被空气破碎而雾化。

离心式雾化的效果优于直射式雾化，但是它同样需要较高的供水压力，因此应用条件有所限制。

旋转式喷嘴大体上分为旋转体型和旋转喷口型两大类。

旋转体型又分为转杯式和旋盘式。

转杯式雾化是将水喷入圆锥形转杯的前端，借助高速旋转的转杯将水展成薄膜，由“离心力喷雾”和“速度喷雾”的综合作用而雾化液体。

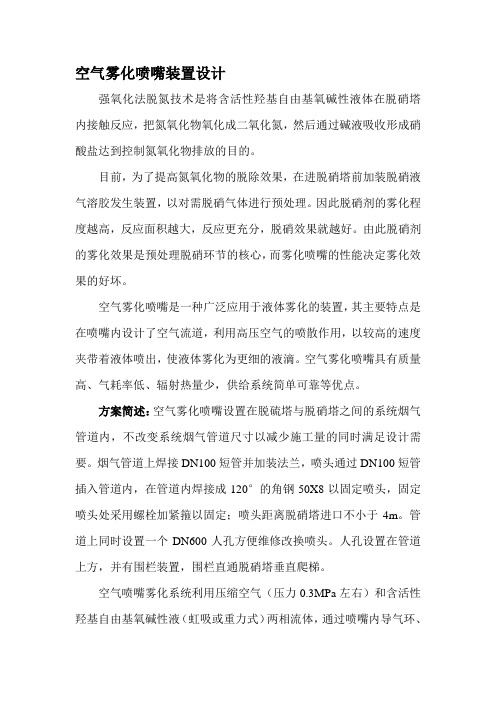

空气雾化喷嘴装置设计强氧化法脱氮技术是将含活性羟基自由基氧碱性液体在脱硝塔内接触反应，把氮氧化物氧化成二氧化氮，然后通过碱液吸收形成硝酸盐达到控制氮氧化物排放的目的。

目前，为了提高氮氧化物的脱除效果，在进脱硝塔前加装脱硝液气溶胶发生装置，以对需脱硝气体进行预处理。

因此脱硝剂的雾化程度越高，反应面积越大，反应更充分，脱硝效果就越好。

由此脱硝剂的雾化效果是预处理脱硝环节的核心，而雾化喷嘴的性能决定雾化效果的好坏。

空气雾化喷嘴是一种广泛应用于液体雾化的装置，其主要特点是在喷嘴内设计了空气流道，利用高压空气的喷散作用，以较高的速度夹带着液体喷出，使液体雾化为更细的液滴。

空气雾化喷嘴具有质量高、气耗率低、辐射热量少，供给系统简单可靠等优点。

方案简述：空气雾化喷嘴设置在脱硫塔与脱硝塔之间的系统烟气管道内，不改变系统烟气管道尺寸以减少施工量的同时满足设计需要。

烟气管道上焊接DN100短管并加装法兰，喷头通过DN100短管插入管道内，在管道内焊接成120°的角钢50X8以固定喷头，固定喷头处采用螺栓加紧箍以固定；喷头距离脱硝塔进口不小于4m。

管道上同时设置一个DN600人孔方便维修改换喷头。

人孔设置在管道上方，并有围栏装置，围栏直通脱硝塔垂直爬梯。

空气喷嘴雾化系统利用压缩空气（压力0.3MPa左右）和含活性羟基自由基氧碱性液（虹吸或重力式）两相流体，通过喷嘴内导气环、靶钉及空气帽的混合，形成三次压降三次雾化，产生不大于50μm 的液滴颗粒，与烟道内的烟气混合形成气溶胶系统。

达到烟气与含活性羟基自由基氧碱性液充分接触反应，达到脱硝预处理的目的。

下图是空气喷嘴雾化系统流程简图。

1.气溶胶系统气溶胶系统根据雾化液体的有无压力分为压力喷雾装置和重力/虹吸喷雾装置。

如下图2所示鉴于活性羟基自由基氧碱液不能经过泵输送，只能通过压缩空气来施压提供动力，因此我们采用虹吸/重力喷雾装置。

1.1重力喷雾装置重力喷雾装置大体分为：供气系统、供碱液系统。

空气雾化喷嘴的参数设置
空气雾化喷嘴的参数设置涉及到多个方面，包括喷嘴直径、喷
嘴间距、喷嘴与工件的距离、喷嘴出口压力、喷嘴进气压力、喷嘴
喷雾角度等。

首先，喷嘴直径会影响雾化效果，一般来说，直径越小，雾化效果越好，但也会增加堵塞的风险。

其次，喷嘴间距需要
根据工件的大小和形状来确定，通常需要进行实验来找到最佳的喷
射间距。

喷嘴与工件的距离也需要根据喷涂的要求来确定，一般来说，距离越近，喷涂效果越好，但需要注意避免喷嘴碰撞工件。

喷
嘴出口压力和进气压力需要根据喷涂材料的性质和喷涂要求来调整，通常需要根据设备的压力表来进行准确设置。

最后，喷嘴的喷雾角
度也需要根据工件的形状和喷涂要求来确定，通常需要根据实际情
况进行调整。

总之，空气雾化喷嘴的参数设置需要综合考虑多个因素，通过实验和调整来找到最佳的参数组合，以达到最佳的喷涂效果。

紧耦合气流雾化喷嘴的设计与制造1前言先进的粉末制备技术是现代粉末冶金科学的基础,是相关新兴高技术产业的先导。

高性能、低成本粉末的广泛应用不仅改变了粉末冶金工业的生产内容,而且促进了生产方式的变革。

发展高性能粉末及其制备技术,已成为当今材料科学与工程研究中一个十分活跃的高科技前沿领域。

气雾化制粉具有环境污染小、粉末球形度高、氧含量低以及冷却速率大等优点,经历近200 年的发展,目前已经成为生产高性能金属及合金粉末的主要方法。

雾化方法制取的粉末已占到当今世界粉末总产量的近80 %。

气体雾化技术是生产金属及合金粉末的主要方法。

雾化粉末具有球形度高、粉末粒度可控、氧含量低、生产成本低以及适应多种金属及合金粉末的生产等优点，已成为高性能及特种合金粉末制备技术的主要发展方向。

气体雾化的基本原理是用一高速气流将液态金属流粉碎成小液滴并凝固成粉末的过程。

其核心是控制气体对金属液流的作用过程，使气流的动能最大限度的转化为新生粉末表面能。

雾化过程是个多因素、多参量变化的复杂过程, 其中喷嘴是雾化装置中使雾化介质(气体等) 获得高能量、高速度并将雾化介质的能量集中传递给熔融金属的部件, 它对雾化效率和雾化过程的稳定性起重要作用，同时喷嘴的结构和性能决定了雾化粉末的性能和效率。

气雾化方法制备粉末,即利用高速气流作用于熔融液流,使气体动能转化为熔体表面能,进而形成细小的液滴并凝固成粉末颗粒。

其历史起源于19世纪20 年代,那时人们利用空气雾化制取有色金属粉末。

尽管气雾化技术比粉末冶金技术的起源滞后了近千年,但发展速度非常快,到19 世纪30 年代,就形成了至今仍普遍使用的两类喷嘴:自由落体和限制式喷嘴,如图所示。

自由落体喷嘴设计简单、不易堵嘴、控制过程也比较简单, 但雾化效率不高。

限制式喷嘴结构紧凑,雾化效率显著提高,但设计复杂,工艺过程难于控制。

因此,气雾化技术在随后一段时期里发展缓慢。

随着二次世界大战的爆发,铁粉烧结零件需求量剧增,为此,人们开始寻求更理想的铁粉制备技术。

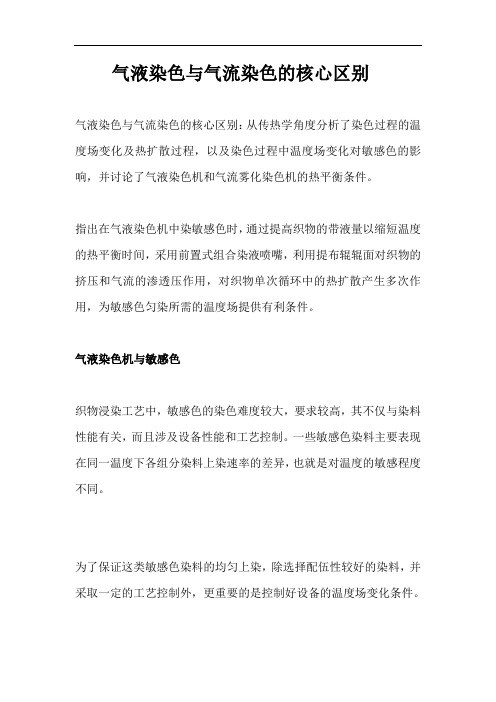

气液染色与气流染色的核心区别气液染色与气流染色的核心区别：从传热学角度分析了染色过程的温度场变化及热扩散过程，以及染色过程中温度场变化对敏感色的影响，并讨论了气液染色机和气流雾化染色机的热平衡条件。

指出在气液染色机中染敏感色时，通过提高织物的带液量以缩短温度的热平衡时间，采用前置式组合染液喷嘴，利用提布辊辊面对织物的挤压和气流的渗透压作用，对织物单次循环中的热扩散产生多次作用，为敏感色匀染所需的温度场提供有利条件。

气液染色机与敏感色织物浸染工艺中，敏感色的染色难度较大，要求较高，其不仅与染料性能有关，而且涉及设备性能和工艺控制。

一些敏感色染料主要表现在同一温度下各组分染料上染速率的差异，也就是对温度的敏感程度不同。

为了保证这类敏感色染料的均匀上染，除选择配伍性较好的染料，并采取一定的工艺控制外，更重要的是控制好设备的温度场变化条件。

气液染色机不仅融入了气流染色和普通溢流喷射染色的元素，而且在敏感色染色方面，解决了目前气流染色机对敏感色染色困难的问题。

气液染色机和气流染色机的结构原理根据气液染色机和气流染色机的结构原理，分析了二者在相同工艺条件下温度场的变化情况，指出气流染色在敏感色染色过程中温度变化梯度大所产生的温度差，是影响敏感色染料均匀上染的主要原因；同时，对气液染色机适于敏感色的固有机械条件和结构特性进行了诠释。

染色过程中的温度场分析从传热学的角度来看，染色可以视为被染物、液相、气相和设备等组成的一个传热系统，其内各点温度的集合称为温度场，它是时间和空间的函数。

染色中的温度实际上是一个温度变化过程，并且温度分布是随时间而改变的。

因此，染色的温度场是一种非稳态的温度场。

染色升温过程中，主缸体内部总是存在气相、液相和织物之间的温度差异。

有测试表明，气流染色机喷嘴内染液的温度与主缸内染液温度最大可相差10℃，这种温差对一些温度敏感型染料的均匀上染影响很大。

同样在降温过程中，主缸体内部气相、液相和织物之间也存在温差。

气流式雾化喷嘴的特性研究一、本文概述随着现代工业技术的快速发展，气流式雾化喷嘴作为一种高效、节能的喷雾设备，在化工、环保、农业、医药等领域得到了广泛应用。

气流式雾化喷嘴通过高速气流与液体相互作用，将液体破碎成微小液滴，形成雾化效果，从而实现对液体的高效利用和精确控制。

本文旨在对气流式雾化喷嘴的特性进行深入研究，分析其在不同工作条件下的喷雾性能，为实际应用提供理论支持和技术指导。

文章首先介绍了气流式雾化喷嘴的基本原理和分类，阐述了其在实际应用中的优势和局限性。

随后，通过实验研究，详细分析了气流式雾化喷嘴的喷雾特性，包括雾滴大小分布、喷雾角度、喷雾流量等关键参数。

文章还探讨了操作条件（如气压、液体流量、喷嘴结构等）对喷雾特性的影响，并建立了相应的数学模型进行模拟分析。

本文的研究不仅有助于深入理解气流式雾化喷嘴的工作机制，而且为优化喷嘴设计、提高喷雾效率、降低能耗等方面提供了有力支持。

通过本文的研究，希望能够为气流式雾化喷嘴在各个领域的应用提供更为准确、高效的解决方案。

二、气流式雾化喷嘴的结构与工作原理气流式雾化喷嘴是一种高效的喷雾设备，其结构独特，工作原理先进，广泛应用于工业领域的液体雾化和气体加湿等过程。

了解其结构与工作原理对于深入研究和优化其性能具有重要意义。

气流式雾化喷嘴主要由喷嘴体、液体进口、气体进口、混合腔和喷雾口等部分组成。

喷嘴体通常采用耐腐蚀、耐高温的材料制成，以确保在各种恶劣环境下都能稳定工作。

液体进口负责将待雾化的液体引入喷嘴内部，而气体进口则负责提供雾化所需的气体。

混合腔是液体与气体充分混合并形成雾化的关键区域，其设计往往决定了喷嘴的雾化效果。

喷雾口则是液体与气体混合物从喷嘴喷出的地方，其形状和大小对喷雾的均匀性和覆盖范围有着直接影响。

气流式雾化喷嘴的工作原理是利用高速气流对液体进行剪切和冲击，从而实现液体的雾化。

当液体通过液体进口进入混合腔时，高速气流通过气体进口同时进入混合腔，与液体产生强烈的相互作用。
