单片机课程设计说明书
基于MCS-51单片机
点阵式LED显示技术设计
学生姓名： 刘廷祥
学号：
09050443X47
学 院： 信息商务学院
专 业： 电气工程及其自动化
指导教师： 李晓
2012年 5月
中北大学信息商务学院
课程设计任务书
2011/2012 学年第 二 学期
系 别： 信息与通信工程系
专 业： 电气工程及其自动化
学 生 姓 名： 刘廷祥 学 号： 0905044X47
课程设计题目： 基于MCS-51单片机
点阵式LED显示技术设计
起 迄 日 期: 5月28日～6月8日
指 导 教 师: 李晓
系主任： 王明泉
下达任务书日期: 2012年5月26日 课 程 设 计 任 务 书
1．设计目的：
1、通过本次课程设计加深对单片机课程的全面认识和掌握，对单片机课程的应用进一步的了解。
2、通过这次课程设计将单片机软硬件结合起来，对程序进行编辑，校验，锻炼理论联系实际的能力。
3、通过本次课程设计掌握将单片机和外部电路的连接特性，更好地把握单片机的特性。
4、通过本次课程设计提高学生的综合能力、动手能力、文献资料查阅能力，为毕业设计和以后工作打下一个良好的基础。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：
用Proteus仿真MCS51系列MCU及其外围电路，用它与Keil开发工具结合，搭建单片机开发平台。
设计一个以单片机为核心的LED点阵显示器系统，采用点阵LED作为显示器显示0-9及其它字符（例如显示"X")。任意时间只有一列施加高电平信号，其余各列均为低压信号。行施加对应该列的数据信号，低电平有效。以8x8 LED点阵列显示器为例说明字符显示原理，8列顺序扫描结束后，将完成一帧字符的显示。一帧扫描结束后，列扫描从第一行重新开始，周而复始。若行数据保持不变，则显示静态字符。反之，行数据发生变化，则显示内容将发生变化，如果保持前后帧内容的连贯性，就可以显示动态字符。
单片机应用
电子报 /2004年 /08月 /08日 /第 011版 /

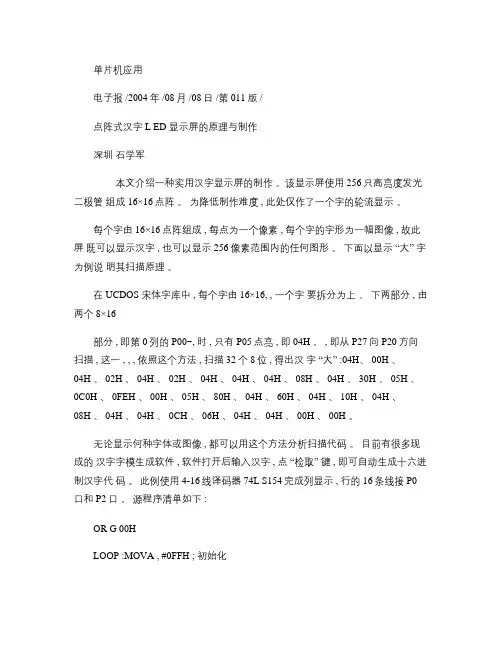

点阵式汉字 L ED 显示屏的原理与制作
深圳 石学军
本文介绍一种实用汉字显示屏的制作 。该显示屏使用 256只高亮度发光二极管 组成 16×16点阵 。 为降低制作难度 , 此处仅作了一个字的轮流显示 。
每个字由 16×16点阵组成 , 每点为一个像素 , 每个字的字形为一幅图像 , 故此屏 既可以显示汉字 , 也可以显示 256像素范围内的任何图形 。 下面以显示 “大” 字为例说 明其扫描原理 。
在 UCDOS 宋体字库中 , 每个字由 16×16, , 一个字 要拆分为上 、 下两部分 , 由两个 8×16
部分 , 即第 0列的 P00~, 时 , 只有 P05点亮 , 即 04H 。 , 即从 P27向 P20方向扫描 , 这一 , , , 依照这个方法 , 扫描 32个 8位 , 得出汉 字 “大” :04H、 00H 、
04H 、 02H 、 04H 、 02H 、 04H 、 04H 、 04H 、 08H 、 04H 、 30H 、 05H 、
0C0H 、 0FEH 、 00H 、 05H 、 80H 、 04H 、 60H 、 04H 、 10H 、 04H 、
08H 、 04H 、 04H 、 0CH 、 06H 、 04H 、 04H 、 00H 、 00H 。
无论显示何种字体或图像 , 都可以用这个方法分析扫描代码 。 目前有很多现成的 汉字字模生成软件 , 软件打开后输入汉字 , 点 “检取” 键 , 即可自动生成十六进制汉字代 码 。 此例使用 4-16线译码器 74L S154完成列显示 , 行的 16条线接 P0口和 P2口 。 源程序清单如下 :
OR G 00H
LOOP :MOVA , #0FFH ; 初始化
MOV P0,A ; 清 P0口
ANL P2, #00; 清 P2口
1 编号
东华理工学院长江学院机电工程系
毕 业 设计论文 任 务 书
机电系 学院（部） 自动化 专业 班
毕业设计论文题目 LED点阵显示屏控制系统设计
专题题目 控制系统设计
发题日期： 2010 年 11 月07 日
开始时间：自2010 年 11 月 29 日
完成期限：至2011 年 5 月 20 日
答辩日期：2011 年5 月 ×× 日
学 生 姓 名：
指 导 教 师： 涂绪坚
教 研室主任： 张道海
2
1、 题目来源：生产实践
2、 题目类型：设计(单片机控制)
3、 设计拟达到的主要目标及技术参数；
采用单片机控制技术，开发、设计具有一般应用价值的基于单片机的LED点阵显示屏控制系统。
设计要求：
1．能同时显示6个汉字，每个汉字采用32*32点阵
2．能实现与上位机的通信
3．可采用简易键盘设计
4．有必要的数据计算及元器件的选择
5．系统硬件及软件设计
4、设计具体任务：
电路图
软件图（表）
设计计算书一份
5、设计要求：
设计图样全部用计算机绘制，符合最新制图标准；表达完整，布局合理。
理论分析完整清楚；设计推导简明扼要；计算正确可靠。避免冗长，反对抄袭。
6、技术难点；
总体思路，数字控制软硬件的设计与应用；
7、时间安排；
1月 6日－3月22日 实习；文献检索和熟悉内容
3月23 日－4月16日 方案确定，草图绘制
4月16日－5月7日 结构设计，绘图
5月8日－5月20日 修改图样和整理设计计算书
8、重要提示：
面授
9、参考文献。
1．单片机原理及接口技术 北京航空航天大学出版社 李朝清 1996.8
1
作品编号：A甲0512
点阵电子显示屏制作
----2006年山东省大学生电子设计竞赛参赛作品
设计者： 张晓飞
左 伟
魏晓晨
指导教师：赵岩岭
刘 丹
青岛大学自动化工程学院
2006.9
2
摘 要
本系统是从实际应用角度出发，针对当前市场上流行的LED产品的应用领域而设计制作的多功能电子显示屏，可用于商场导购促销显示、新闻与广告显示、车站机场班次时间资讯显示等。
本简易16行*64列LED电子显示屏根据题目设计要求，硬件部分主要包括SPCE061A单片机系统、16块8*8LED点阵显示模块构成16*64点阵、显示驱动电路、SPR4096存储器、PCF8563实时时钟电路、键盘输入控制器等部分，还外扩了液晶显示、温度实时检测、无线通讯、电机驱动屏幕旋转等电路，。本系统不仅能够实现数字、字母、汉字等预存信息的切换显示，同时还可以实现信息的定时循环、上下左右滚屏、LED显示亮度连续可调、实时时间显示、实时温度显示、无线遥控、显示屏旋转等扩展功能。另外，本系统可以和PC机通讯，通过PC机串口对显示信息进行更新。
关键词：LED电子显示屏 SPCE061A 串行通信
Abstract
The LED lattice display system is a kind of new information display media with
the rapid development of the computer, micro-electronics, photoelectron technology.
This 16*64 LED display system includes SPCE061A MCU system, sixteen 8*8
LED lattice modules, display driving circuit, SPR4096 memory module, PCF8563 as
