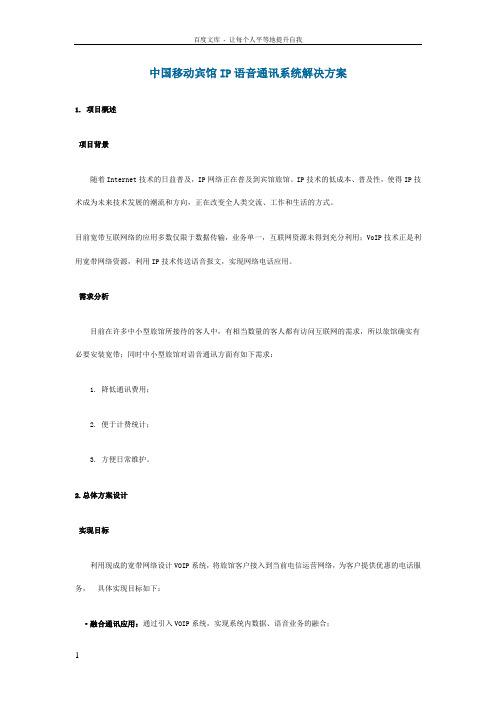

中国移动宾馆IP语音通讯系统解决方案1. 项目概述项目背景随着Internet技术的日益普及,IP网络正在普及到宾馆旅馆。
IP技术的低成本、普及性,使得IP技术成为未来技术发展的潮流和方向,正在改变全人类交流、工作和生活的方式。
目前宽带互联网络的应用多数仅限于数据传输,业务单一,互联网资源未得到充分利用;VoIP技术正是利用宽带网络资源,利用IP技术传送语音报文,实现网络电话应用。
需求分析目前在许多中小型旅馆所接待的客人中,有相当数量的客人都有访问互联网的需求,所以旅馆确实有必要安装宽带;同时中小型旅馆对语音通讯方面有如下需求:1. 降低通讯费用;2. 便于计费统计;3. 方便日常维护。
2.总体方案设计实现目标利用现成的宽带网络设计VOIP系统,将旅馆客户接入到当前电信运营网络,为客户提供优惠的电话服务,具体实现目标如下:·融合通讯应用:通过引入VOIP系统,实现系统内数据、语音业务的融合;·统一管理平台:对众多中小旅馆的所有通讯资源作统一规划设计,避免重复投资,实现统一管理;·内部通话免费:实现旅馆VOIP系统内“0”话费通讯;·计费管理功能完善:界面友好的Web计费管理系统,提供灵活的费率设置功能,根据呼叫细节记录,可以生成直观的费用统计报表。
·权限管理:可以设置多级管理权限,根据不同的工作范围选择设置不同的管理权限(如:高级管理员、日常维护管理人员、客房服务管理人员);·支持多IVR:单套系统支持多IVR,可以为每个小旅馆设置个性化的IVR。
IP语音通讯系统方案2.2.1 网络拓扑图2.2.2 系统结构说明·中心机房部署1台软交换服务器(SVC91000也可以增设1台备份设备,),作为IP语音通讯系统的管理控制中心,提供整个系统的绝大部分功能;为多个中小旅馆提供语音业务,可以满足1000个用户接入。
·旅馆办公区和客房区在每个旅馆的办公区和客房区,都部署IP话机(SVP3000S),该话机向中心机房的软交换服务器注册。
一、方案图二、方案说明1)部署1台SOC8800数字程控交换机,单机可满足1526个用户接入,各区域通过E1数字中继互联互通。
在度假区和ABC三个别墅区共配204部话机,在休闲区配40部话机,在五星酒店配600部话机,在办公区配40部话机。
2)各区域在拨打内部电话、外线可以直接拨打号码,也可加拨号出局等,可根据需要进行设置。
3)如果交换机内部分机纳入手机虚拟网内,分机拨打手机、手机拨打分机均为网内电话,被叫免费,主叫费用也可减半或免费(如果采用固定月租费的形式)。
4)外部电话呼入不论是人工转接形式还是语音二次拨号形式,都可以转接到手机上,使联系方式更加方便、有效。
转接时如拨手机的虚拟网号码,手机接听免费。
5)计费管理方便,可用密码+帐号方式、月租费方式、押金方式等进行计费管理。
三、设备功能介绍产品概述SOC8800数字程控交换机功能简介1)组网功能介绍◆多种中继接口,组网能力特强,用户新增业务方便本交换机能提供2M PCM数字中继接口、载波中继接口、磁石中继接口, E&M 中继接口、环路中继接口等,可灵活组建多种信令(包括 NO.1、 NO.7、 PRI、R2)接口方式专用通信网,组网能力特强。
◆IP功能与自动路由选择与电信、联通专线组网,形成区域IP电话网,并可自动选择经济实惠的IP 路由。
◆等位拨号功能本数字程控交换机与其他专网系统组成联网时,环路、E/M、PCM、载波中继均可实现等位拨号。
◆多套出局路由表系统具有1-4套出局路由表,不同类型的用户(或不同单位)选择不同的出局路由表出局。
◆汇接功能通过2M线路将位于不同地点的交换机汇接起来,形成一个大型的内部通信网络,并通过统一的外部出口与外界通信网络相连接。
内部实现统一编号、统一管理及分散管理相结合、内部交换等众多功能。
该功能可充分满足那些分支机构多、地域分布广的大型企业集团、事业单位或行政机关。
◆中继分组功能即将中继线根据需要分成不同组别,并可设置占用相关组别的分机号码,实现相对独立的多用户群使用同一台设备。
内话语音交换系统电话联网部署策略
摘要:本文主要研究上海空管中心所辖内话语音交换系统的电话联网部署策略。
通过不同类型的通话模式,在保证通话质量的前提下,寻求合适方案,降低通话
成本。
关键词:内话联网;MFC模拟联网;NI64数字联网;程控交换
引言
上海空管中心承担着同北京空管中心、广州空管中心、上海终端管制中心、
浦东虹桥两塔台以及华东地区空管相关各单位的业务联系。
随着民航空管行业的
发展,华东地区中小型机场建设工程不断推进,军民航对空域的使用需求不断调整,使得管制员地面电话协调业务量大幅提升,空管单位在地面通信方面的支出
也相应提高。
对此,我们引入内话联网。
通过内话设备提供的通信接口传输符合
专项协议的通信链路,以组网的形式实现通信链路的复用,相比较点对点的交换
模式,提高链路利用效率。
1 内话语音交换系统接口要求
根据《MH-T 4027-2019 民用航空空中交通管制语音通信交换系统技术要求》,空管语音通信交换系统接口的物理特性和协议应符合工业标准和通用标准,支持
中国民航提供的外部接口和相关系统连接。
空管语音通信交换系统应具有模拟无
线通信接口、模拟有线通信接口、数字接口、网络通信接口。
其中,模拟有线接口应至少包括:2线CO接口、2线PABX/PSTN接口、2线
磁石电话接口、4/6线模拟电话接口。
模拟有线接口的特性(频率响应、空闲信
道噪音、语音信号失真等)应符合ITU-T G.712。
2线CO接口应能实现直接与本
地中心交换局的连接;2线PABX/PSTN接口应能支持与专用交换机或公共交换电
话网的连接;2线磁石电话接口应能实现与磁石交换机或磁石电话的连接;4/6线模拟电话接口应能根据需求设置为E&M、MFC-R2信令接口,实现与外部相同信
令线路的连接。
空管语音通信交换系统应支持的数字接口包括:ISDN接口、PCM数字专线接口、ATS-QSIG接口。
ISDN接口包括ISDN BRI和ISDN PRI,其特性应符合YDN 034、YD/T 976的技术要求;PCM数字专线接口应运用75Ω和120Ω两种,其特性应符
合ITU-T G.711、ITU-T G.712、YD 610的要求;ATS-QSIG接口应能支持ATS-QSIG线路联网要求,实现不同语音通信交换系统任意席位间的呼叫和语音通信,其物理
层符合ITU-T G.703,语音压缩符合ITU-T G.728。
2 内话语音交换系统联网接口参数设置
现阶段,上海空管中心同时启用三套内话语音交换系统,分别为VCS3020X
Rel7.1内话系统、Rel7.0内话备份系统及Rel3.1内话系统。
三套系统不仅支持PSTN/PABX类型电话接口,更提供MFC模拟联网接口、NI64数字联网接口以实
现联网。
MFC模拟联网接口的参数设置包括MFC支持协议类型(R2/No.5)、链路端
参数(A/B side)、链路时延、音频电平等。
NI64数字联网接口的参数设置包括链路端参数(A/B side、Master/Slave)、
同步源(Extern/IOM)等。
由MFC或NI64组成内话联网中继组,要求对MFC可选路由及MFC链路允许
的号码进行配置。
且中继组中链路的链路端参数须统一且不同于中继组对端连接
的目的地链路参数,即系统本端设置为A side,则对端系统必须设置为B side。
3 内话语音交换系统电话联网策略
根据设备条件、话务量与铺线成本的综合考量,上海空管中心同北京空管中心、广州空管中心、上海终端管制中心、浦东虹桥两塔台的地面通信均通过内话联网实现。
如图1所示。
图1内话联网拓扑图
上述空管单位通话业务量非常庞大,且通话目的地址分散,故而适合内话联网的组网。
而针对华东地区其它空管单位、军航相关单位,由于范围小且指向性明确,推荐使用点对点专线电话或者程控交换电话通信。
4 电话联网策略特点及改进空间
电话联网策略的特点为通过链路复用的方式对业务量庞大的结点采取内话联网的组网策略,以此减少链路铺设成本,节省开支。
然而,随着内话系统的更新迭代,接入内话联网的内话数量提升,使得内话联网的配置复杂化。
由于信令协议不同,模拟联网与数字联网无法相互通信,造成内话联网难以实现路由迂回。
为了提高链路可靠性,建议在启用内话联网的同时,针对重要结点,铺设相应的程控交换线路,起到应急作用。
参考文献
[1] VCS 3020X Rel3.1 Maintenance Manual,FREQUENTIS,2003
[2] MH-T 4027-2019 民用航空空中交通管制语音通信交换系统技术要求,中国民用航空局,2019。
