断面图1PPT学习教案

断面图1PPT学习教案

第12页/共18页
移出断面图的标注
（3）不配置在剖切符号延长线上的对称移出断 面图可省略箭头（如：A-A）；不对称移出断面图 要标注齐全（如：B-B）。
B—B
第13页/共18页
移出断面图的标注
（4）按投影关系配置的不对称移出断面图，可 省略箭头（如：B-B）。
B—B
第14页/共18页
2 重合断面图的标注
对称的重合断面图不加任何标注，其对 称线即是剖切面迹线。
第15页/共18页
重合断面图的标注
配置在剖切符号上的不对称重合断面图（图形一 侧与剖切面迹线靠齐），不必标注字母，但仍需标注 表示剖切位置的剖切符号和表示投射方向的箭头。
第16页/共18页
例 下列四种重合断面图中正确的是：
第17页/共18页
第6页/共18页
特殊规定 (2) 当剖切面通过非圆孔，而导致出现 完全分离的两个断面时，则这些结构应按剖 视图绘制。
在不致引起误解时，允许将图形旋转 。
第7页/共18页
2 重合断面图
画在视图之内的断面图称为重合断面图。 重合断面图的轮廓线用细实线绘制。当 视图中轮廓线与重合断面图的图形重叠时， 视图中的轮廓线仍应连续画出，不可间断。
为了得到断面的真实形状剖切平面一般应垂直于物体上被剖切部分的轮廓线第10页共18页三三断面图的标注断面图的标注移出断面图的标注1配置在剖切符号延长线上的不对称移出断面图可省略字母
断面图1
会计学
1
二 断面图的种类
移出断面图断面图重合断面图轮廓绘制线形 ：细实线
第1页/共18页
粗实线
1 移出断面图
画在视图之外的断面图称为移出断面图。 移出断面图的轮廓 线用粗实线绘制。

《断面图课件》课件

《断面图课件》课件

03 断面图的解读与分析
断面图的解读
断面图的基本概念
断面图的绘制方法
断面图是通过将物体切割成若干个断 面，并投影到垂直于断面的平面上， 从而获得物体的内部结构信息。
断面图的绘制需要遵循一定的步骤， 包括确定断面位置、绘制断面轮廓、 标注尺寸和符号等。
断面图的分类
根据断面图所表示的物体和投影方向 的不同，可以分为横断面图、纵断面 图和斜断面图等。
不同绘图软件的使用方法
AutoCAD
使用AutoCAD软件可以绘制精确 的二维和三维断面图，需要掌握 基本的绘图、编辑和标注工具。
SketchUp
SketchUp是一款易于学习的三维 建模软件，适合绘制简单的三维断 面图，需要掌握基本的建模、贴图 和渲染工具。
PowerPoint
在PowerPoint中绘制断面图需要掌 握基本的形状、线条和文本工具， 可以方便地创建和编辑断面图。
的含义。
计算机辅助绘制断面图
选择绘图软件
绘制基础形状
添加细节和标注
导出和打印
选择适合的计算机辅助 设计软件，如AutoCAD
、SketchUp等。
使用软件中的工具绘制 断面图的基础形状。
在软件中添加必要的细 节和标注，以清晰地表
达断面图的含义。
将绘制好的断面图导出 为适当的格式，并进行
打印或分享。
机械工程中的断面图应用
总结词
揭示机械部件的内部结构
详细描述
在机械工程领域，断面图常被用于揭示机械部件的内部结构和工作原理。通过断 面图，工程师可以更好地理解机械部件的设计和功能，有助于机械的维护、维修 和改进。
水利工程中的断面图应用
总结词
展示水工结构的内部构造

断面图(1).ppt

断面图(1).ppt
断面图

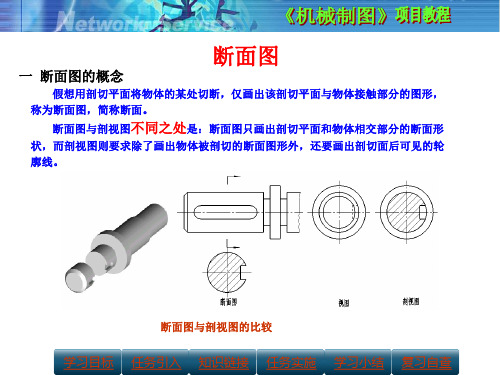

一 断面图的概念
假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形， 称为断面图，简称断面。
断面图与剖视图不同之处是：断面图只画出剖切平面和物体相交部分的断面形
状，而剖视图则要求除了画出物体被剖切的断面图形外，还要画出剖切面后可见的轮 廓线。
断面图与剖视图的比较
学习目标 任务引入 知识链接 任务实施 学习小结 复习自查
A
AA
AA
A
正确
错误
B
BB
BB
B
正确
错误
学习目标 任务引入 知识链接 任务实施 学习小结 复习自查
2）当剖切平面通过非圆孔，导 致出现完全分离的两部分断面时， 这样的结构也应按剖视绘制。
3）由两个或多个相交的剖切平 面剖切得出的移出断面，中间 一般应断开绘制。
4）当断面图形对称时，也可将断面画在视图的中断处。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面图，可
省略字母。
② 对称的重合断面图，可不标注。
学习目标 任务引入 知识链接 任务实施 学习小结 复习自查
三 移出断面图的画法
A A
B
B-B
B
A-A
学习目标 任务引入 知识链接 任务实施 学习小结 复习自查
（2）移出断面图注意事项 1）当剖切平面通过回转面形成的孔或凹坑的轴线时应按剖视绘制。
A
AA
AA
A
正确
错误
B
BB
BB
B
正确
错误
学习目标 任务引入 知识链接 任务实施 学习小结 复习自查
Hale Waihona Puke （2）移出断面图注意事项 1）当剖切平面通过回转面形成的孔或凹坑的轴线时应按剖视绘制。

交通类—路线纵断面图(工程制图课件)

交通类—路线纵断面图(工程制图课件)

03 资料表部分
➢ 路线纵断面图的测设数据表与图样上下对齐布 置,以便阅读。这种表示方法较好地反映出纵 向设计在各桩号处的高程、填挖方量、地质条 件和坡度，以及平曲线与竖曲线的配合关系。
03 注意事项
➢ (1)线型 从左向右按桩号大小绘制，设计线用粗实线，地面线用细实线，地下水位线应采用双点划
线及水位符号表示。 ➢ (2)变坡点
当路线坡度发生变化时，变坡点应用直径2mm 的中粗线圆圈表示，切线用细实线表示,竖曲 线用粗实线表示。
图5 道路变坡点处的图示方法
凸曲线
凹曲线 水准点
圆管涵
图4 纵断面图中的凹曲线与凸曲线
02 图样部分
4、工程构筑物
道路沿线的工程构筑物如桥 梁、涵洞等，应在设计线的上方 或下方用竖直引出线标注,竖直引 出线应对准构筑物的中心位置， 并注出构筑物的名称、规格和里 程桩号。
02 图样部分
5、水准点
沿线设置的测量水准点也应 标注，竖直引出线对准水准点,左 侧注写里程桩号，右侧写明其位 置,水平线上方注出其编号和高程。
分，一般图样画在图纸的上部，资料表 布置在图纸的下部。
02 图样部分
图2 某公路路线纵断面图
1线和地面 的高程。
绘制时一般竖向比例要比水平比例放 大10倍。
为了便于画图和读图，一般还应在 纵断面图的左侧按竖向比例画出高程标尺。
02
图样部分
2、设计线和地面线
道路的设计线用粗实线表示，原地面线用细实线表示。 设计线上各点的标高通常是指路基边缘的设计高程。 原地面线是根据原地面上沿线各点的实测中心桩高程绘制的。
设计线 原地面线 图3 设计线、原地面线示意图
02
图样部分
3、竖曲线

断面图绘制方法ppt课件

断面图绘制方法ppt课件
• 断面图绘制过程如下： 1. 在地形图上沿AB方向画一条直线，标出直线与所通过的等高线
相交的点号1、2、3…n。
1 23 4
n
2. 在另一张纸上绘纵横直角坐标线，横轴（S）表示水平距离， 比例尺与地形图比例尺相同（1:M）；纵轴（H）表示高程，比 例尺一般为横向比例尺的5～10倍，以便明显地表示地面的起 伏情况。
3. 在地形图上量取A点至各交点的平距Ai，并据此在横轴上标出 各交点的位置。
H 高程 60
55
50 45
A 12 3
(横向1:1000 纵向1:200)
S 平距 nB
4. 从地形图上读出A、B及各交点的高程。 5. 过横轴上各点作横轴的垂直线，根据高程量测值确定垂线的长
度，即得各点在S－H坐标系中的坐标（位置）。 6. 连接这些点，即得到AB方向的断面图。H 高程60源自555045
A 12 3
(横向1:1000 纵向1:200)
S 平距 nB
• 本课程设计中，是用断面图来判断两点间是否通视，所以只需 检查两点间的高点是否高于两点连线，不必根据所有与等高线 的交点的坐标来绘制完整的断面图。

断面图课件

断面图课件

断面图

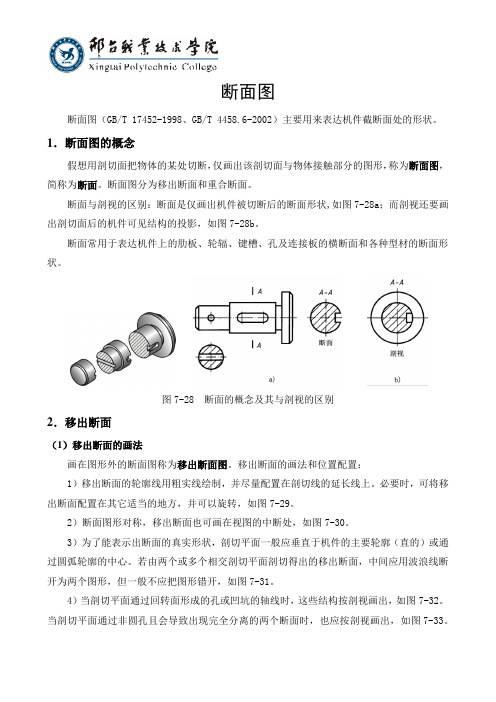

断面图（GB/T 17452-1998、GB/T 4458.6-2002）主要用来表达机件截断面处的形状。

1．断面图的概念
假想用剖切面把物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图，简称为断面。

断面图分为移出断面和重合断面。

断面与剖视的区别：断面是仅画出机件被切断后的断面形状,如图7-28a ；而剖视还要画出剖切面后的机件可见结构的投影，如图7-28b 。

断面常用于表达机件上的肋板、轮辐、键槽、孔及连接板的横断面和各种型材的断面形状。

图7-28 断面的概念及其与剖视的区别 2．移出断面
（1）移出断面的画法
画在图形外的断面图称为移出断面图。

移出断面的画法和位置配置：
1）移出断面的轮廓线用粗实线绘制，并尽量配置在剖切线的延长线上。

必要时，可将移出断面配置在其它适当的地方，并可以旋转，如图7-29。

2）断面图形对称，移出断面也可画在视图的中断处，如图7-30。

3）为了能表示出断面的真实形状，剖切平面一般应垂直于机件的主要轮廓（直的）或通过圆弧轮廓的中心。

若由两个或多个相交剖切平面剖切得出的移出断面，中间应用波浪线断开为两个图形，但一般不应把图形错开，如图7-31。

4）当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视画出，如图7-32。

当剖切平面通过非圆孔且会导致出现完全分离的两个断面时，也应按剖视画出，如图7-33。

剖面图断面图截面图ppt课件

第9章 图样画法
9.1 基本视图与辅助视图
9.2 剖面图与断面图
9.3 图样的简化画法
*
基 本 要 求
一、了解视图分类、常用的简化画法及第三角画法。 二、掌握物体的剖面图的画法及标注； 三、掌握物体的断面图的画法及标注； 四、掌握带剖、断面图的视图的阅读。
*
9.1 视 图
9.1.1 基本视图
*
3、用两个相交的剖切面剖切（续）
*
三、剖面图的种类 1、全剖面 2、半剖面图（一半画成外形图，另一半画剖面图） 3、局部剖面图及分层局部剖面图
*
1、全剖面 剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体
*
2、半剖面图 一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。 适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。 习惯上： 当对称中心线是竖直线时，其右边画剖面图，左边画外形； 当对称中心线是水平横线时，其下边画剖面图，上边画外形；
*
2、用2个或2个以上平行的剖切面剖切 适用于当将物体需要表达的隐蔽部分的中心不属于同一平面，而是处于两个或两个以上相互平行的平面内，用一个剖切平面就不能将其内部都显示时，需用两个或两个以上相互平行的剖切面剖开物体，以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面。 用几个平行的剖切面剖切时须标注。在剖切平面的起止和转折处标注剖切符号及剖面图编号。
房屋建筑制图统一（GB/T50001-2010)标准规定：房屋建筑的视图，应按正投影法并用第一角画法绘制。 形体向基本投影面投影所得的视图，称为基本视图 正六面体的六个面为基本投影面．将形体放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。

断面图说课课件ppt课件


ppt课件
13
教师逐步引导学生，完成任务的引领和铺垫。
这是它的基本视图！
有没有更简单的方法 表示阶梯轴零件呢
问题：键槽的深度好像无法表达清楚吔！
启发式教学，教师设疑，学生思考讨论
ppt课件
14
假想用剖切面切断——一刀两断！
ppt课件
15
断面图产生了—— 这样表达是否更清 楚？
设计意图：展示轴断面图模型和 多媒体课件，使教学更直观，更 贴近学生。
ppt课件
16
情境创设 引出课题
获取信息 制定方案
教
学
实战演练 完成任务
过
程
检验评价 提升技能
课堂小结 作业布置
动画演示：
ppt课件
知识点讲解
17
情境创设 引出课题
获取信息 制定方案
教
学
实战演练 完成任务
过
程
检验评价 提升技能
课堂小结 作业布置
知识点讲解
观察图片： 与剖视图的区别
对比法
断面图 剖视图
学习的动力，并且通过竞赛的形式让学生做到现学现用
，从而达到良好的教学效果。
在教学中，除了在概念和难点处给学生以适度的启示
与点拨外，尽量引导学生去独立思考。学生力所能及之
处，教师不帮助、不提示，在课堂内最大限度地给学生
创造思维的时间和空间。教师提出问题，结论由学生通
过一定的思考后获得，很好的完成教学目标。
在测绘过程发现个别学生剖切符号、剖面线画法等不
规范者，作业不认真者，须在以后的教学中进一步加强
。
ppt课件
27
ppt课件
28
最后成绩=自评成绩+互评成绩+教师评价成 绩。 期末的成绩评定中，对在比赛中取得前3名的 同学加分，调动学生平时学习的主动性及参 加比赛的积极性。

隧道断面图绘制ppt课件

•二、隧道实测断面图绘制
• 1、测量数据采集处理 • 2、导入标准断面 • 3、绘制实测断面图 • 4、标注超欠挖尺寸
一、隧道标准断面图绘制 • 3、绘图过程(以Vk型 复合式衬砌断面为例)
• 3.1、绘制隧道中心线、 内轨顶面线，十字交叉。
一、隧道标准断面图绘制
• 3.2、绘制拱墙圆心高度 水平线(上偏移212)、仰 拱顶面水平线(下偏移 210)、仰拱圆心高度线 水平线(仰拱顶面水平线 上偏移1150)
一、隧道标准断面图绘制
• 3.7、绘制半径连接线， 删除多余尺寸标注、镜 像。(以上尺寸标注为说 明绘图过程需要)
一、隧道标准断面图绘制
• 重点强调：水沟、电缆 槽顶面与边墙相交点与 边墙和仰拱的连接相切 点不在同一位置，因此 此处半径连接线有两条， 设计标注的角度为圆心 与水沟顶面与拱墙的相 交点连线，而不是切点 连线，复核角度时候切 记。
• 5.2、将左右所有线条分 别往外平移加宽值的 1/2，并删除拱部120° 和仰拱的轮廓线(图中白 线)。
一、隧道标准断面图绘制
• 5.3、将拱部120°半径 连接线延长与隧道中心 线相交于O1点；将仰拱 半径连接线延长与隧道 中心线相交于P点。
一、隧道标准断面图绘制
一、隧道标准断面图绘制
• 5.5、调整中心水沟(内 移加宽值一半)和填充横 坡线；延长内轨顶面线 与中心线相交。
• 3.4、现在画的断面图内 轨顶面与隧道中线的交 点位于CAD坐标中的零 点，即该点坐标为 （0,0）；
• 3.5、将已画好的断面图 移动到导入的标准断面 上。
二、隧道实测断面图绘制
• 4、标注超欠挖尺寸
• 4.1、尺寸标注：如果图 中有明显的个别点超欠 挖尺寸过大，就要检查 是否数据有问题。

《建筑工程识图》课件——第9次 剖面与断面


1 剖面图
1.4 剖面图的种类及应用
由于形体的形状不同，对形体作剖面图时所剖切的位置 和作图方法也不同，通常所采用的剖面图有全剖面图、半剖 面图、阶梯剖面图、局部剖面图(分层剖面图)和展开剖面图 五种。
1 剖面图
1.4.1 全剖面图
不对称的建筑形体，或虽然对称但外形比较简单，或在 另一个投影中已将它的外形表达清楚时，可假想用一个剖切 平面将形体全部剖开，然后画出形体的剖面图，该剖面图称 为全剖面图。如图7所示。再如图8所示。
➢ 如图7.1所示，双杯基础的三面投影图 ➢ 假想用两个平面P和Q将基础剖开，如图7.2和图7.3所示。
1 剖面图
1.1 剖面图的概念
图1 双柱杯形基础
1 剖面图
1.1 剖面图的概念
图2 V向剖面图的产生
1 剖面图
1.1 剖面图的概念
图3 W向剖面图的产生
1 剖面图
1.2 剖面图的画法
(1) 确定剖切平面的位置和数量 ➢ 画剖面图时，应选择适当的剖切平面位置，使剖切后画
石英砂
石英砂
承托层
多孔滤板
支墩
1 剖面图
1.4.5 分层剖面图和局部剖面图
图16 局部剖面图
2 断面图
对于某些单一的杆件或需要表示某一部位的截面形状时， 可以只画出形体与剖切平面相交的那部分图形，即假想用剖 切平面将物体剖切后，仅画出断面的投影图称为断面图，简 称断面。如图7.24所示为带牛腿的工字形柱子的1—1、2—2 断面图。
1.4.5 分层剖面图和局部剖面图
用分层剖切或局部剖切的方法表示其内部的构造，用这 种剖切方法所得的剖面图，称为分层剖面图或局部剖面图。 如图15所示为分层剖面图，图16所示为局部剖面图。
