冲压工艺及模具设计试题及复习资料

010-2011学年第二学期《冲压工艺与模具设计》期末试卷（A）一、填空题:20分（每空格1分）1、冲裁工序主要包括落料和冲孔 .2、宽板弯曲变形属于单向应力状态，拉深变形是三向应力状态。

3、弹压卸料板具有压料和卸料的双重作用。

4、材料的塑性越好,塑性变形的稳定性越强，许可的最小弯曲半径就越小。

5、冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。

6、冲裁工件的校平模具主要有平面模和齿形模两种。

7、筒形件拉深过程中，凸缘部分的切向压应力使凸缘材料易产生起皱，主要防止措施:采用压料圈和施加大小合适的压料力。

8、根据材料的合理利用情况，条料排样法可分为有废料排样、少废料排样和无废料排样。

二、单项选择题：28分(每小题2分，错选、漏选、多选均不得分）1、拉深后坯料的径向尺寸( ),切向尺寸（ A ）。

A、增大减小B、增大增大C、减小增大2、有凸缘筒形件拉深、其中（ A ) 对拉深系数影响最大.A、凸缘相对直径B、相对高度C、相对圆角半径3、以下工序不属于伸长类变形的是（ B ）A、内孔翻边B、缩口C、胀形4、圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐（ A ） A、厚度增厚 B、厚度减簿 C、硬度减少5、为使冲裁过程的顺利进行,将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为（ C ）。

A、推料力B、斜料力C、顶件力6、点的主应力状态图有（ C ）种。

A、3种B、6种C、9种7、分开加工的凸模、凹模，为了保证凸模与凹模的冲裁间隙，它们的制造公差必须满足的条件是( B ).A、 B、C、8、弯曲件为( B )，无需考虑设计凸、凹模的间隙。

A 、π形B 、V 形C 、U 形9、为保证弯曲可靠进行，二次弯曲间应采用（ B ）处理.A 、淬火B 、回火C 、退火10、侧刃与导正销共同使用时，侧刃的长度应（ C )步距。

A 、≥B 、≤C 、＞11、精度高、形状复杂的冲件一般采用（ B ）凹模形式。

冲压工艺模具试题及答案一、选择题（每题2分，共10分）1. 冲压工艺中，常用的模具类型不包括以下哪一项？A. 冲孔模具B. 弯曲模具C. 拉伸模具D. 焊接模具答案：D2. 在冲压过程中，材料的塑性变形主要发生在哪个区域？A. 弹性变形区B. 塑性变形区C. 断裂变形区D. 以上都不是答案：B3. 冲压模具的制造材料通常不包括以下哪种？A. 碳素钢B. 合金钢C. 铝合金D. 不锈钢答案：C4. 下列哪种冲压工艺适用于制造复杂形状的零件？A. 冲孔B. 折弯C. 拉伸D. 剪切答案：C5. 冲压过程中，影响材料变形的主要因素不包括以下哪一项？A. 材料的硬度B. 模具的形状C. 冲压力的大小D. 模具的材质答案：D二、填空题（每空1分，共10分）1. 冲压工艺中，材料的塑性变形是通过______和______来实现的。

答案：模具；压力2. 冲压模具的维护包括______、______和______等。

答案：清洁；润滑；检查3. 冲压过程中，材料的变形可以分为______、______和______三个阶段。

答案：弹性变形；塑性变形；断裂变形4. 冲压模具的寿命通常与______、______和______有关。

答案：材料；工艺；维护5. 在冲压工艺中，为了提高生产效率，通常采用______和______。

答案：自动化；连续模三、简答题（每题5分，共20分）1. 简述冲压工艺在汽车制造中的应用。

答案：冲压工艺在汽车制造中广泛应用于车身部件的制造，如车门、车顶、车底、引擎盖等。

通过冲压工艺，可以高效地生产出形状复杂、尺寸精确的金属部件。

2. 描述冲压模具的维护保养的重要性。

答案：冲压模具的维护保养对于保证生产效率、产品质量和模具寿命至关重要。

定期的清洁、润滑和检查可以防止模具磨损、腐蚀和损坏，从而减少停机时间和维修成本。

3. 解释冲压过程中材料塑性变形的基本原理。

答案：在冲压过程中，材料受到模具施加的压力作用，当压力超过材料的屈服强度时，材料开始发生塑性变形。

冲压工艺与模具设计复习题一、填空题1.冲压工艺应用范围十分广泛，既可加工金属板材、棒料，也可加工多种；由于加工通常在常温下进行，故又称为；冲压工艺可分分离工序与两大类。

2.在外力作用下，金属由弹性变形过渡到，主要取决于变形金属的力学性能和。

3.为大家所公认的塑性条件有两种：塑性条件和塑性条件。

4.弹性变形的应力与应变之间的关系服从定律，塑性变形中应力与应变之间的关系，常用的理论有和。

5.板料的冲压性能必须通过试验鉴定，试验方法概括起来可以分为和间接试验。

间接试验方法有、、、等。

6.冲裁是利用模具使板料的一种冲压工序，它包括、、、、等多种分离工序。

7.常用金属材料冲裁过程可分为三个阶段：、和。

8.冲裁模具寿命在很大程度上决定于工作零件的和。

9.冲裁模具按冲压工序的组合程度可分为、、、等。

10.冲模上使用的卸料装置有、和。

11.按变形力学特点，拉深件可分为、、和四种基本类型。

12.按变形的性质，翻边可分为和两类，圆孔翻边属于翻边。

13.用于制造工作负荷大或要求耐磨性高、形状复杂的精密模具的凸凹模和冷冲压凹模，常选用材料。

14.模具失效方式主要表现形式有、、和等。

15.在冲压生产中，常用的冲压设备有、、和油压机。

二、名词解释1.冲压工艺2.屈服准则3.弯曲4.成形三、问答题1.简述最大切应力理论2.提高伸长类成形的成形极限措施有哪些？3.控制变形趋向性的措施有哪些？4.简述冲裁断面质量及影响因素。

5.简述确定和计算凸、凹模刃口尺寸及其公差须遵循的原则。

6.简述影响冲裁力的因素与降低冲裁力的方法。

7.精冲与普通冲裁相比，有哪些特点？8.影响弯曲系数的因素有哪些？9.提高弯曲件精度的措施有哪些？10.拉深工作中，如何选用润滑剂？11.简述模具材料选取的一般原则。

12.简述提高模具寿命的措施。

13.模具设计中采用的安全措施有哪些？14.编制工艺文件及设计计算说明书应包括哪些内容？15.采用CAD/CAM进行模具设计与制造有何优越性？。

冲压工艺与模具设计题库（实用版）目录一、冲压工艺概述1.冲压工艺的定义及优点2.冲压工艺的类型及应用3.冲压工艺对材料性能的影响二、冲压模具设计1.冲压模具的定义及分类2.冲压模具设计的基本原则3.冲压模具设计的主要内容4.冲压模具设计中应注意的问题三、冲压工艺与模具设计的关系1.冲压工艺对模具设计的影响2.模具设计对冲压工艺的影响四、冲压工艺及模具设计的发展现状与趋势1.我国冲压工艺及模具设计的发展现状2.冲压工艺及模具设计的发展趋势正文一、冲压工艺概述冲压工艺是一种利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

冲压工艺具有生产率高、操作简便、尺寸稳定、互换性好以及材料利用率高等优点。

根据加工方法的不同，冲压工艺可分为冲裁工艺、弯曲工艺、拉深工艺、胀形工艺等。

在冲压工艺过程中，材料性能会发生变化，如冷作硬化现象，这是由于材料在冷塑变形时引起的。

二、冲压模具设计冲压模具是冲压工艺中必不可少的一部分，其设计质量直接影响到冲压工艺的效率和质量。

冲压模具可分为冷冲模、热冲模和复合冲模等，根据模具的使用场合和材料性能来选择。

在冲压模具设计中，需要遵循一些基本原则，如确保模具的强度和刚度、考虑模具的耐磨性和耐热性、以及优化模具的结构以降低制造成本。

冲压模具设计的主要内容包括模具的结构设计、材料选择、热处理和表面处理等。

三、冲压工艺与模具设计的关系冲压工艺与模具设计之间存在密切的联系，两者相互影响。

冲压工艺对模具设计的影响主要体现在模具的设计要求上，如模具的强度、刚度、耐磨性等。

而模具设计对冲压工艺的影响主要体现在模具的使用效果上，如冲压质量、生产效率等。

四、冲压工艺及模具设计的发展现状与趋势在我国，冲压工艺及模具设计在加工行业和钢材制造业中得到了大量的应用，具有极为广阔的发展前景。

然而，在实施冲压工艺过程中，模具的设计效率和质量仍是影响冲压工艺应用质量的主要因素。

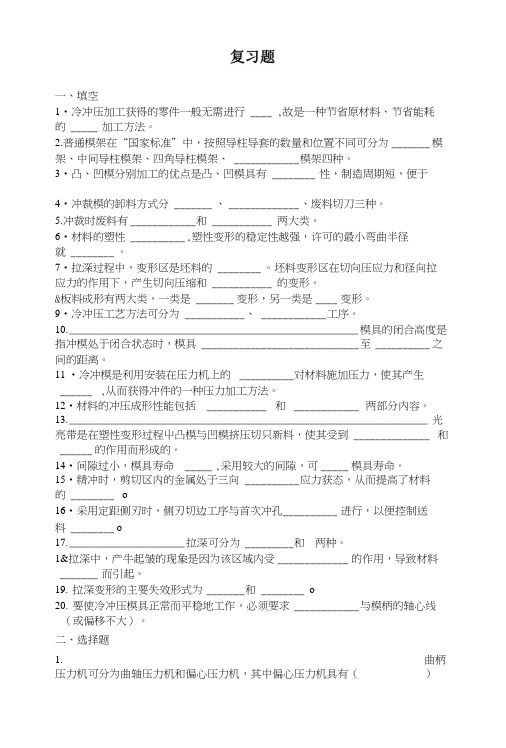

一、填空1•冷冲压加工获得的零件一般无需进行 ____ ,故是一种节省原材料、节省能耗的 _____ 加工方法。

2.普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为_______ 模架、中间导柱模架、四角导柱模架、 ____________ 模架四种。

3•凸、凹模分别加工的优点是凸、凹模具有 ________ 性，制造周期短，便于4•冲裁模的卸料方式分 _______ 、_____________ 、废料切刀三种。

5.冲裁时废料有____________ 和 ___________ 两大类。

6•材料的塑性 __________ ,塑性变形的稳定性越强，许可的最小弯曲半径就 ________ 。

7•拉深过程中，变形区是坯料的 ________ 。

坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩和 ___________ 的变形。

&板料成形有两大类，一类是 _______ 变形，另一类是____ 变形。

9•冷冲压工艺方法可分为 ___________ 、 ____________ 工序。

10.__________________________________________________ 模具的闭合高度是指冲模处于闭合状态时，模具 _____________________________ 至 __________ 之间的距离。

11 •冷冲模是利用安装在压力机上的__________对材料施加压力，使其产生______ ,从而获得冲件的一种压力加工方法。

12•材料的冲压成形性能包括 ___________ 和____________ 两部分内容。

13.______________________________________________________________ 光亮带是在塑性变形过程屮凸模与凹模挤压切只新料，使其受到 ______________ 和 ______ 的作用而形成的。

《冲压工艺及模具设计》考试试卷B卷《冲压工艺与模具设计》试卷1一、单项选择题（本大题共10题，每小题2分，共20分）1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【】A.落料B．冲孔C．切断D．剖切2.如图所示冲压变形区划分示意图，A 为变形区，B为已变形区，a)图为【】题2图A.胀形工艺B．缩口工艺C．翻边工艺D．拉深工艺3.在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时，首先变形区为【】A.已变形区B．强区C．传力区D．弱区4．设计落料模时，设计基准应选择【】A.凸模B.凹模固定板C．凹模D．凸凹模5．弯曲变形区的板料的外区(靠凹模一侧)，纵向纤维变形后【】A.缩短B.不变C．分离D．伸长6．由于覆盖件形状比较复杂，拉深往往采用【】A.多次拉深B.一次拉深C.拉深弯曲复合D.落料拉深复合7．在拉深变形过程中的某一时刻，在凸缘变形区中间有一位置，其31σσ=。

在该位置，用R=0.61R t 作圆，可将凸缘变形区分为两部分，由此圆到凹模洞口处【】A．∣б1∣>|б3|，|ε1|<|ε3|B．∣б1∣>|б3|，|ε1|>|ε3|C．∣б1∣<|б3|，|ε1|<|ε3|D．∣б1∣<|б3|，|ε1|>|ε3|8．在多工位精密级进模具冲压时，条料的精确定位主要依靠【】A.送料装置 B.导正销C.导料钉D.导料板9．如图所示的阶梯形零件，当材料相对厚度t/D×100＞1，且阶梯之间的直径之差和零件的高度较小时，可一次拉深成形的条件是【】A.（h １＋h ２＋h ３／d n ）≥h／d nB.（h １＋h ２＋h ３／d n ）≤h／d nC.（h １＋h ２＋h ３／d n ）＞h／d nD.（h １＋h ２＋h ３／d n ）≠h／d n 10．冲压工艺过程卡是用于指导工艺过程的依据。

【】A.冲压工艺制定B.冲模电加工C.冲压生产D.冲压模具制造二、多项选择题（本大题共6题，每小题2分，共12分）1．采用弹压卸料板的普通冲裁模具，弹压卸料板具有作用。

冲压⼯艺及模具设计试题及答案冲压⼯艺及模具设计试题１答案⼀、填空题(５0分)1.冷冲模是利⽤安装在压⼒机上的模具对材料施加压⼒,使其变形或分离，从⽽获得冲件的⼀种压⼒加⼯⽅法。

（4）2.冲压加⼯获得的零件⼀般⽆需进⾏(机械）加⼯，因⽽是⼀种节省原材料、节省能耗的少、⽆(废料）的加⼯⽅法。

（2)3.性变形的物体体积保持不变,其表达式可写成ε1＋ε２+ε3=０。

(2)4.材料的冲压成形性能包括（形状冻结性）和(贴模性）两部分内容。

(2）5、材料的应⼒状态中，压应⼒的成分(愈⼤)，拉应⼒的成分(愈⼩）,愈有利于材料塑性的发挥。

（2)6、⽤的⾦属材料在冷塑性变形时,随变形程度的增加,所有强度指标均(提⾼）,硬度也(提⾼)，塑性指标(降低)，这种现象称为加⼯硬化。

(3)7、件的切断⾯由（圆⾓带、光亮带、剪裂带、⽑刺区）四个部分组成。

（4)8、裁变形过程⼤致可分为（弹性变形阶段、塑性变形阶段、断裂分离阶段）的三个阶段。

(3）10、在设计模具时,对尺⼨精度、断⾯垂直度要求⾼的⼯件，应选⽤(较⼩）的间隙值；对于断⾯垂直度与尺⼨精度要求不⾼的⼯件,以提⾼模具寿命为主，应选⽤（较⼤)的间隙值。

(2)11、孔时,因⼯件的⼩端尺⼨与凸模尺⼨⼀致，应先确定凸模尺⼨，即以凸模尺⼨为基础，为保证凸模磨损到⼀定程度仍能冲出合格的零件，故从孔凸模基本尺⼨应取(在制件的最⼤极限尺⼨附近)，⽽冲孔凹模基本尺⼨则按凸模基本尺⼨（加上最⼩初始双⾯间隙）。

(２）12、凸、凹模分别加⼯的优点是凸、凹模具有（互换性）,制造周期（短）,便于（维修）。

其缺点是(制造公差）⼩,凸、凹模的制造公差应符合（δp＋δｄ≤△Ｚ)的条件。

（5）13、搭边是⼀种(⼯艺)废料，但它可以补偿（定位）误差和（板料宽度)误差，确保制件合格；搭边还可(提⾼条料的刚性)，提⾼⽣产率;此外还可避免冲裁时条料边缘的⽑刺被（拉⼊模具间隙)，从⽽提⾼模具寿命。

（5)14、为了实现⼩设备冲裁⼤⼯件或使冲裁过程平稳以减少压⼒机的震动,常⽤（阶梯凸模冲裁)法、(斜刃冲裁)和（加热冲裁)法来降低冲裁⼒。

《冲压工艺与模具设计》复习题一、单项选择题B1、冷冲压工序中都属于成形工序的是。

A、落料，起伏，整形B、胀形，卷圆，缩口C、切口，拉深，翻边D、切边，扩口，弯曲C2、冷冲压工序中都属于分离工序的是。

A、冲孔，扩口，切边B、落料，缩口，翻孔翻边C、切断，切口，落料D、扩口，胀形，冲孔C3、冷冲压工艺可分为______两大类工序。

A、冲孔和落料B、弯曲和拉深C、分离和成形D、翻孔和翻边C4、下列属于常用冲压材料的是C。

A、T10AB、9Mn2C、08FD、Cr12MoVA5、最宜用作冲压件材料的是。

A、低碳钢B、中碳钢C、高碳钢D、铸铁A6、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫。

A、落料B、冲孔C、切断D、剖切D7、在模具间隙正常情况下，冲裁变形过程分弹性变形阶段、塑性变形阶段和。

A、弯曲阶段B、拉深阶段C、屈服阶段D、断裂分离阶段A8、冲裁变形过程中的塑性变形阶段形成了。

A、光亮带B、毛刺C、断裂带D、回弹B9、为了提高冲裁件断面质量，在冲裁件断面的特征区中，应增大 B 的比例。

A、圆角带B、光亮带C、断裂带D、毛刺C10、普通冲裁时，若间隙过小将造成的结果是 C 。

A、裂纹快速扩展，断裂带增加B、修模余量大，增加了模具寿命C、发生二次剪切，产生两个光亮带D、材料塑性提高，光亮带几乎扩大到整个断面A11、冲裁模采用刚性卸料和下出料方式时，计算总冲裁力时需要考虑 A 。

A、最大冲裁力、推料力B、最大冲裁力、卸料力C、最大冲裁力、推料力、卸料力D、推料力、卸料力、顶料力D12、在冲裁模设计过程中，以下描述减小冲裁力的方法中哪一种不正确 D 。

A、采用阶梯凸模冲裁B、采用斜刃冲裁C、采用加热冲裁D、简化模具结构C13、斜刃冲裁比平刃冲裁有 ___________ 的优点。

A、模具制造简单B、冲件外形复杂C、冲裁力小D、冲裁力大B14、如果模具的压力中心不通过滑块的中心线，则冲压时滑块会承受偏心载荷，导致导轨和模具导向部分零件______B_____ 。

第一章一：填空题1. 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。

2 . 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。

3 . 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备。

4.冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。

二 . 判断题（正确的打√，错误的打×）1 . 冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。

（×）2 . 落料和弯曲都属于分离工序，而拉深、翻边则属于变形工序。

（×）3 . 复合工序、连续工序、复合—连续工序都属于组合工序。

（√）4 . 分离工序是指对工件的剪裁和冲裁工序。

（√）5 . 所有的冲裁工序都属于分离工序。

（√）6 . 成形工序是指对工件弯曲、拉深、成形等工序。

（√）7 . 成形工序是指坯料在超过弹性极限条件下而获得一定形状。

（√）8 . 冲压变形也可分为伸长类和压缩类变形。

（√）9. 冲压加工只能加工形状简单的零件。

（×）第二章一、填空题1. 冲裁既可以直接冲制成品零件，又可以为其他成形工序制备毛坯。

20•在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用较小的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用较大的间隙值。

21 •冲孔时，凸模刃口的尺寸应接近或等于冲孔件的最大极限尺寸。

22 •落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等。

23 •落料时，因落料件的大端尺寸与澳模尺寸相等，应先确定凹模尺寸，即以凹模尺寸为基础，为保证凹模磨损到一定程度仍能冲出合格的零件，故落料凹模基本尺寸应取工件尺寸范围内较小尺寸，而落料凸模基本尺寸则按凹模基本尺寸减最小初始间隙。

24•冲孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故从孔凸模基本尺寸应取工件孔尺寸范围内较大尺寸，而冲孔凹模基本尺寸则按凸模基本尺寸加最小初始间隙。

《冲压工艺与模具设计》试题库(超全)共24页一、名词解释：（每题5分）1．冲压模具答：在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）2．冲裁模答：沿封闭或敞开的轮廓线使材料产生分离的模具。

如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

3.落料答: 冲裁后若以封闭曲线以内的部分为零件称为落料。

4．单工序模答：在压力机的一次行程中，只完成一道冲压工序的模具。

5．复合模答：只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。

6．级进模答：在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。

7．模具的闭合高度答：模具的闭合高度是指冲模在最低工作位置时，上模座上平面至下模座下平面之间的距离。

8.压力机的闭合高度答：压力机滑块在下止点时，滑块的下平面与工作台的上平面之间的距离。

8．冲裁间隙答：指冲裁模中凹模刃口横向尺寸DA与凸模刃口横向尺寸dT的差值。

9．冲模压力中心答：模具的压力中心就是冲压力合力的作用点。

为了保证压力机和模具的正常工作，应使模具的压力中心与压力机滑块的中心线相重合。

10．正装式复合模答：凸凹模安装在上模，落料凹模和冲孔凸模装在下模的复合冲裁模。

11．倒装式复合模答：凸凹模安装在下模，落料凹模和冲孔凸模装在上模的复合冲裁模。

12．弯曲中性层答：材料在弯曲过程中,外层受拉伸,内层受挤压,在其断面上存在的既不受拉,又不受压,应力等于零的过渡层,称为弯曲中性层。

13．最小弯曲半径答：在板料不发生破坏的情况下，所能弯成零件内表面的最小圆角半径。

14．回弹现象答：塑性弯曲时伴随有弹性变形，当外载荷去除后，塑性变形保留下来，而弹性变形会完全消失，使弯曲件的形状和尺寸发生变化而与模具尺寸不一致，这种现象叫回弹。

15．弯曲件工艺性答：弯曲件的工艺性是指弯曲零件的形状、尺寸、精度、材料以及技术要求等是否符合弯曲加工的工艺要求。
