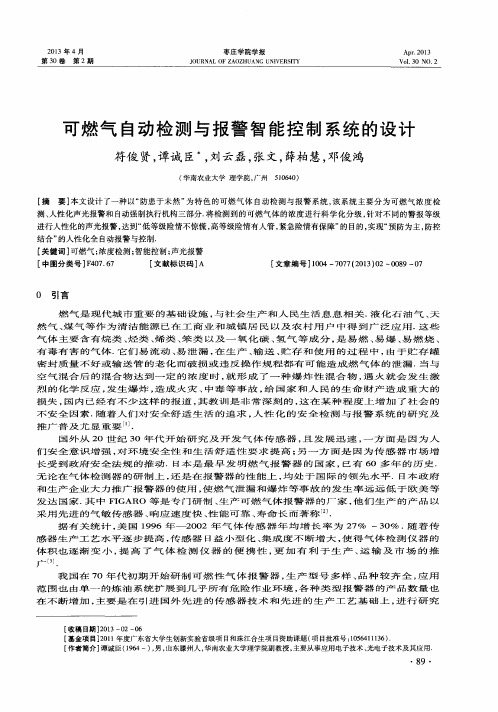

可燃气体监测系统的设计与实现一、引言可燃气体是一种常见的危险物质，其泄漏或积聚可能会引发火灾、爆炸等危险事故，甚至威胁人身安全和财产安全。
为了及时发现和响应可燃气体泄漏或积聚，保障人员生命安全和设备运行安全，可燃气体监测系统被广泛应用于工业生产、石化、煤矿、城市燃气等领域。
二、可燃气体监测系统的基本工作原理可燃气体监测系统主要由传感器、信号转换器、报警器、控制器等部分组成。
传感器主要用来感应空气中的可燃气体含量，将这一量化信息转化成电信号，经过信号转换器转化成标准的0-10V或4-20mA电信号，再由控制器进行数据处理，与预设的阈值进行比较，一旦超出阈值，控制器向报警器发出信号，启动报警器，以实现对可燃气体泄露的即时响应。
三、可燃气体监测系统的设计要点1. 传感器的选择和安装传感器是可燃气体监测系统的核心组成部分，可以将空气中的可燃气体含量转换成电信号。
选择合适的传感器对于监测系统的稳定性和精度十分关键。
需要考虑传感器的检测范围、测量精度、响应时间等因素，并根据实际情况选用合适的传感器类型，如红外线传感器、半导体传感器等。
安装传感器时，需要依据空气流动情况、周围环境温度等因素选取合适的安装位置，避免传感器受到污染、干扰、温度影响等因素的影响，保证检测精度和稳定性。
2. 控制器的设计和配置控制器是可燃气体监测系统的核心处理部分，主要负责对传感器获取的信号进行处理，与预设的阈值进行比较，判断是否触发报警条件，并及时启动报警器进行响应。
控制器需要包含信号处理器、微处理器、存储器等组成部分，能够实现数据采集、处理、存储和通信等功能。
需要根据实际需要选用合适的设备类型、主频、存储容量等参数设置，保证系统的稳定性和效率。
3. 报警器的选择和配置报警器是可燃气体监测系统的重要组成部分，主要负责对可燃气体泄漏或积聚进行报警提示，以便人员进行及时响应，如关闭设备、疏散人员等。
报警器需要具备声光报警功能，能够根据实际需要设置报警方式和声光信号的强度、频率等参数。
可燃气体检测及报警设计方案一、引言随着社会的发展和科技的进步，各类可燃气体的使用越来越广泛，如天然气、煤气和液化气等。
同时，可燃气体泄漏也可能导致火灾、爆炸等危险后果。
因此，设计一套可燃气体检测及报警系统非常重要，用于及时发现和报警可燃气体泄漏，保障人们的生命财产安全。
二、系统方案1.系统组成(1)可燃气体传感器：用于检测空气中的可燃气体浓度。
(2)控制器：采集传感器数据，并进行分析处理。
(3)报警器：当控制器判断可燃气体浓度超过预设值时，发出声光报警信号。
2.系统工作原理(1)可燃气体传感器感知空气中的可燃气体浓度，将测量数据发送给控制器。
(2)控制器接收传感器数据，并进行分析处理。
当可燃气体浓度超过设定的报警阈值时，触发报警器。
(3)报警器接收到控制器的报警信号后，发出声音和光照报警信号，提醒人们注意可燃气体泄漏的危险。
三、系统设计要求1.灵敏度：系统应具备足够的灵敏度，能够及时检测到空气中的可燃气体浓度变化。
2.可靠性：系统应具备高可靠性，能够准确判断可燃气体浓度是否超过设定值，避免误报和漏报的情况。
3.实时性：系统应具备实时性，能够及时发出报警信号，在危险发生前提醒人们采取措施。
4.易于安装和维护：系统设计应考虑到安装和维护的便捷性，方便用户操作和维护。
四、系统实施方案1.传感器选择：根据实际需求选择适合的可燃气体传感器。
2.控制器设计：设计一个能够接收传感器数据的控制器，可以对接多个传感器，进行数据处理和判断。
3.报警器设计：设计一个报警器，能够根据控制器的指令发出声光报警信号，提醒人们注意危险。
4.系统集成：将传感器、控制器和报警器相互连接，形成一个完整的可燃气体检测及报警系统。
5.安装和调试：按照设计要求，将系统的各个部件安装在合适的位置，并进行调试和测试。
6.培训和维护：对用户进行系统的使用培训，并定期进行系统维护和检修，确保系统的稳定运行。
五、总结通过可燃气体检测及报警设计方案，我们可以提供一套灵敏、可靠、实时性强的可燃气体检测与报警系统。
石油化工自动化AUTOMATION IN PETRO-CHEMICAL INDUSTRY第57卷第3期2021年5月Vol. 57, No. 3May , 2021可燃气体检测报警系统的设计与应用李海芹（中海油石化工程有限公司，山东青岛266101）摘要：以某注采站工程中压缩机厂房内气体探测器设置方案为例，基于可靠性分析了可燃气体检测报警系统独立设置的必要 性,具体剖析了可燃气体检测报警系统的组成，着重介绍了催化燃烧式、红外式、激光式三类可燃气体探测器的分类、应用及区别。
结合现场实际情况,阐述了可燃气体检测报警系统的设计应用，对后续的工程设计具有参考借鉴意义。
关键词：泄漏;可燃气体探测器;可燃气体检测报警系统;独立设置中图分类号：TP277文献标志码：B 文章编号：1007 - 7324（2021）03 -0057-04Design and Application of Combustible Gas Detection And Alarm SystemLi Haiqin(CNOOC Petrochemical Engineering Co. Ltd. , Qingdao , 266101, China)Abstracts : Taking the setting of gas detector in compressor building of an injection and production station project as an example, the necessity of the independent setting about combustible gas detection a nd alarm system is explained from the point of reliability. The composition of combustible gas detection and alarm system is expounded and the classification, application and difference of catalytic combustion, infrared and laser type combustible gas detectors are introduced emphatically. The design and application of the combustible gas detection and alarm system are described in combination with the actual situation on site. The experience can be significant reference for the subsequent engineering design.Key words : leakage ； combustible gas detector ； combustible gas detection and alarm system ；independentse t ing石油化工生产中可燃气体泄漏的危害很大,不仅危及生产操作安全、环境安全,严重时还会导 致工厂发生火灾、爆炸、人员中毒及伤亡事件。

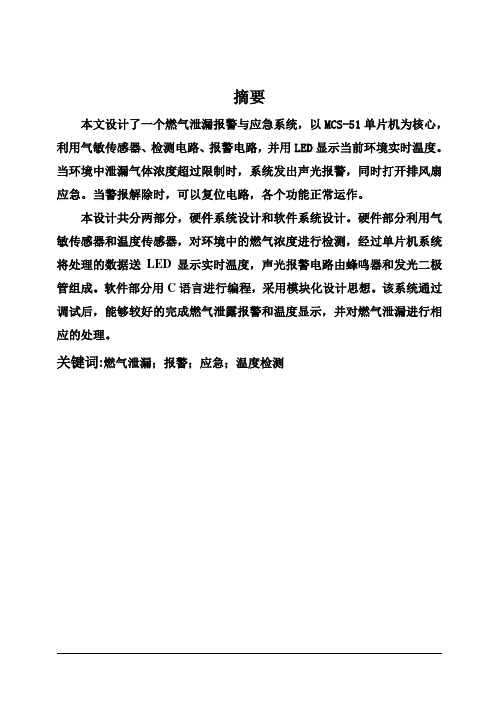

摘要本文设计了一个燃气泄漏报警与应急系统，以MCS-51单片机为核心，利用气敏传感器、检测电路、报警电路，并用LED显示当前环境实时温度。
当环境中泄漏气体浓度超过限制时，系统发出声光报警，同时打开排风扇应急。
当警报解除时，可以复位电路，各个功能正常运作。
本设计共分两部分，硬件系统设计和软件系统设计。
硬件部分利用气敏传感器和温度传感器，对环境中的燃气浓度进行检测，经过单片机系统将处理的数据送LED显示实时温度，声光报警电路由蜂鸣器和发光二极管组成。
软件部分用C语言进行编程，采用模块化设计思想。
该系统通过调试后，能够较好的完成燃气泄露报警和温度显示，并对燃气泄漏进行相应的处理。
关键词:燃气泄漏；报警；应急；温度检测AbstractThis paper designs a gas leak alarm and emergency system, with MCS - 51 single-chip microcomputer as the core, and use of gas sensors, detection circuit, alarm circuit, and LED display the current environmental real-time temperature. When the concentration of gas leakage environment than limit when acousto-optic alarm, open a platoon emergency. While warnings, can reset circuit, each function normal operation.The design of two parts, hardware design and software design system. The hardware part USES gas sensors and temperature sensor, the gas concentrations of environment, through the data processing SCM system will send LED display real-time temperature, sound-light alarm circuit composed by the buzzer and light-emitting diodes. Software part C language program, modular design thought. The system through the debugging, can better finish gas leak alarm and temperature display, and gas leakage corresponding processing.Key words:gas leak, Alarm, Emergency, Temperature detection目录1 绪论 (1)1.1课题研究的背景 (1)1.2课题研究的目的 (1)1.3国内外研究现状及发展动态 (2)1.4本文的内容安排 (5)2 方案论证 (5)3 系统硬件设计 (7)3.1单片机 (7)3.2A/D转换器的选择 (14)3.2LED数码管 (17)3.318B20温度传感器 (19)3.4MAXL813L芯片的介绍 (20)3.5气敏传感器的测量电路的设计 (22)3.6报警电路的设计 (24)4 软件设计 (25)4.1主程序设计 (25)4.2显示程序设计 (27)5 系统调试 (28)5.1硬件调试及错误分析 (29)5.2软件调试及错误分析 (29)5.3系统联调 (29)结论 (30)致谢 (30)参考文献 (31)附录Ⅰ C语言程序清单 (32)1 绪论1.1课题研究的背景随着我国燃气的变革及西气东输工程的进行，煤气或天燃气已成为多数家庭的燃料。

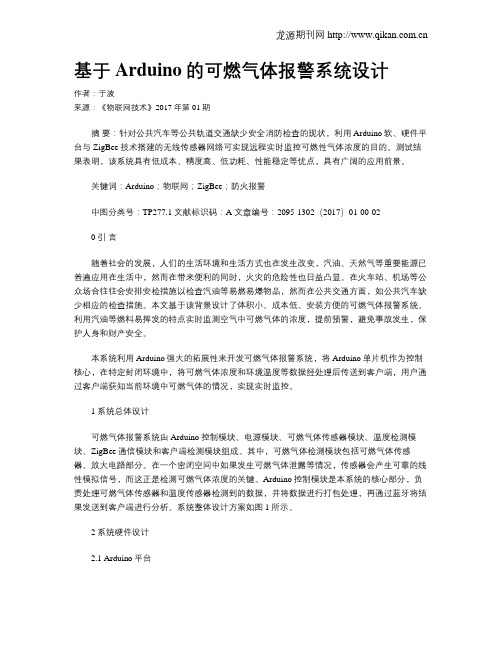

基于Arduino的可燃气体报警系统设计作者：于波来源：《物联网技术》2017年第01期摘要：针对公共汽车等公共轨道交通缺少安全消防检查的现状，利用Arduino软、硬件平台与ZigBee技术搭建的无线传感器网络可实现远程实时监控可燃性气体浓度的目的。
测试结果表明，该系统具有低成本、精度高、低功耗、性能稳定等优点，具有广阔的应用前景。
关键词：Arduino；物联网；ZigBee；防火报警中图分类号：TP277.1 文献标识码：A 文章编号：2095-1302（2017）01-00-020 引言随着社会的发展，人们的生活环境和生活方式也在发生改变，汽油、天然气等重要能源已普遍应用在生活中，然而在带来便利的同时，火灾的危险性也日益凸显。
在火车站、机场等公众场合往往会安排安检措施以检查汽油等易燃易爆物品，然而在公共交通方面，如公共汽车缺少相应的检查措施。
本文基于该背景设计了体积小、成本低、安装方便的可燃气体报警系统。
利用汽油等燃料易挥发的特点实时监测空气中可燃气体的浓度，提前预警，避免事故发生，保护人身和财产安全。
本系统利用Arduino强大的拓展性来开发可燃气体报警系统，将Arduino单片机作为控制核心，在特定封闭环境中，将可燃气体浓度和环境温度等数据经处理后传送到客户端，用户通过客户端获知当前环境中可燃气体的情况，实现实时监控。
1 系统总体设计可燃气体报警系统由Arduino控制模块、电源模块、可燃气体传感器模块、温度检测模块、ZigBee通信模块和客户端检测模块组成。
其中，可燃气体检测模块包括可燃气体传感器、放大电路部分。
在一个密闭空间中如果发生可燃气体泄露等情况，传感器会产生可靠的线性模拟信号，而这正是检测可燃气体浓度的关键。
Arduino控制模块是本系统的核心部分，负责处理可燃气体传感器和温度传感器检测到的数据，并将数据进行打包处理，再通过蓝牙将结果发送到客户端进行分析。
系统整体设计方案如图1所示。
可燃气体探测报警系统黄俊【摘要】在重视安全生产的大环境下,可燃气体探测报警系统可以为及时处理可燃气体泄漏争取宝贵的前期时间,近年来越来越受到重视.当工业环境中可燃或有毒气体发生泄露时,气体报警器检测到气体浓度达到爆炸或中毒报警器设置的临界点时,可燃气体报警器就会发出报警信号,以提醒公众采取安全措施,并驱动排风、切断、喷淋系统,防止发生爆炸、火灾、中毒事故,从而保障安全生产.本文阐述了可燃气体探测报警系统的系统组成、设备选型及注意事项.【期刊名称】《江西化工》【年(卷),期】2014(000)004【总页数】2页(P223-224)【关键词】可燃气体;可燃气体探测器【作者】黄俊【作者单位】江西省化工设计院【正文语种】中文引言新版火灾自动报警系统设计规范GB50116-2013第一次确定了可燃气体探测报警系统相应内容，对石化行业存在可燃气体的场所的报警系统设计起到指导性作用，明确了火灾报警系统与可燃气体报警系统之间的兼容问题，消除了以往设计过程中一些分歧和误区。
石化行业大部分场所均存在可燃气体，而且大部分可燃气体存在闪点低，爆炸浓度下限低，爆炸危险级别高，一旦泄漏，不及时处理极易引起爆炸，在重视安全生产的大环境下，可燃气体探测报警系统可以为及时处理可燃气体泄漏争取宝贵的前期时间，近年来越来越受到重视。
在以往设计过程中常常存在设计人员根据98版火灾规范中将可燃气体探测器统一归入火灾探测器的内容，而将可燃气体探测器纳入到全厂火灾报警系统，在实际设计中是否将可燃气体探测器做为火灾探测器纳入火灾报警系统存在争论。
在此次新版火灾报警规范中，给予了明确：可燃气体探测报警系统应独立组成，可燃气体探测器不应接入火灾报警控制器的探测器回路；当可燃气体的报警信号需接入火灾自动报警系统时，应由可燃气体报警控制器接入。
当可燃气体报警器信号接入全厂自动化系统DCS及火灾报警系统时，值班人员可以通过火灾报警系统报警，并通过DCS对现场工艺系统作出应急排漏措施，争取排险时间。
信息职业技术学院设计说明书(论文)设计(论文)题目: 燃气泄露报警器专业: 应用电子技术班级: 应电 08-2 学号: 61姓名:指导教师:二〇一〇年九月十日目录摘要 (1)第1章绪论 (2)1.1燃气泄露报警器的发展及现状 (2)1.1.1 火灾探测技术 (2)1.1.2 火灾探测器的发展趋势 (2)1.2报警器的研究目的及意义 (2)第2章方案设计 (4)第3章单元电路的设计 (5)3.1电源电路设计 (5)3.1.1 变压器 (6)3.1.2 整流电路 (6)3.1.3 整流电路的参数计算及二级管的选择 (7)3.1.4 电容滤波电路 (8)3.1.5 电容滤波电路的参数计算及滤波电容的选择 (9)3.1.6 稳压电路 (9)3.1.7 稳压电路原理图 (10)3.2检测电路的设计 (11)3.2.1 传感器的应用与发展 (11)3.2.2 燃气传感器的介绍 (11)3.2.3 半导体气体传感器工作原理（HQ-2） (12)3.2.4 半导体气敏元件的特性参数及主要技术指标 (12)3.2.5 检测电路 (13)3.3报警电路的设计 (13)3.3.1 555时基电路的起源 (13)3.3.2 报警集成电路555的介绍 (14)3.3.3 555时基电路的组成及管脚用途 (14)3.3.4 555时基电路的工作原理 (15)3.3.5 555时基电路的无稳态工作模式 (15)第4章整机电路及工作原理 (17)第5章电路仿真 (19)第6章实物制作与调试 (22)6.1.1元器件的检测 (22)6.1.2 焊接的工艺要求 (22)6.1.3 电路安装 (23)6.2 制作与调试 (23)总结 (25)......................................................... 错误!未定义书签。
附录1 整机电路图. (27)附录2 元件明细表 (28)摘要为了提高对传感器的认识和了解，尤其是对燃气传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本电路。
可燃有毒气体检测报警系统设计探讨吴斌【摘要】分析了催化燃烧、红外线吸收、电化学、半导体及光致电离等几种常用的气体检测器检测原理;详细论述了烃类可燃气体、氢气应选用催化燃烧型检测器,硫化氢气体应选用电化学型检测器;重点论述了针对苯气体检测的光致电离型检测器,给出了各种检测器的测量范围、报警值以及其他相关技术参数要求.介绍了检测器的现场设置,包括释放源的确定及检测器的安装位置等事项;探讨了控制室监控系统的配置方案.%The detection principle of several kinds of commonly used gas detector,including catalytic combustion,infraredabsorption,electrochemistry,semiconductor and photoionization,is discussed.The selection of catalytic combustion type detector and electrochemical detector for hydrocarbon combustible gas and hydrogen gas and hydrogen sulfide individually are expounded in detail.Photo-ionization detector chosen for benzene gas are stressed.Measuring range,alarm value and other relative technical parameter requirements are of all kinds of detector are provided.Local setting for detector is introduced,including confirmation of the releasing source,and installation location of the detector,etc.Several configuration schemes for monitoring system in control room is discussed.【期刊名称】《石油化工自动化》【年(卷),期】2017(053)003【总页数】4页(P18-20,36)【关键词】催化燃烧;爆炸下限;挥发性有机物;光致电离;火灾报警和气体检测系统【作者】吴斌【作者单位】中国石油工程建设公司华东设计分公司,北京100101【正文语种】中文【中图分类】TE951催化重整以石脑油为原料，产品主要为高辛烷值的汽油、芳烃，并副产氢气，主要由石脑油预处理、重整反应、催化剂连续再生和苯抽提等单元组成[1]，是炼油过程中的重要装置。
