光子晶体与亚波长光学的研究和应用光子晶体是一种具有周期性结构的材料，其特点是具有光子带隙，可以在特定频率范围内对光进行完全反射。
亚波长光学是指在波长远小于光束横向尺寸的情况下进行光学研究和应用。
光子晶体与亚波长光学相结合，可以实现一系列新颖的光学现象和应用。
光子晶体的研究和应用吸引了广泛关注，因为它具有许多独特的光学特性。
首先，光子晶体的周期性结构使得光的传播受到限制，产生了光子带隙。
这意味着在特定频率范围内，光无法传播，从而实现了光的完全反射。
在光子带隙内的光也会被光子晶体散射，产生一些有趣的光学效应。
其次，光子晶体可以实现光的导波和调控。
通过在光子晶体中引入缺陷，可以形成光子晶体波导，实现光的传导。
与传统的光波导相比，光子晶体波导具有更小的损耗和更大的模式面积，有助于实现高效率的光传输。
通过调控光子晶体波导的结构，可以实现对光信号的调制和控制，从而实现光的能量调控、相位调控、光的分波器、滤波器等应用。
此外，光子晶体还可以用于光的放大、激光和光传感器等领域。
通过在光子晶体中引入发射中心，可以实现光的放大，形成光子晶体激光器。
相比传统的激光器，光子晶体激光器具有更低的阈值功率和更窄的线宽，有助于实现高品质的激光输出。
此外，光子晶体结构的调控还可以实现针对特定物质或环境的光传感器，具有高灵敏度和高选择性。
亚波长光学是光的研究和应用的一个重要分支，在纳米尺度下具有很多独特的光学现象。
例如，纳米颗粒在特定波长下可以表现出金属和介质的特性，实现光的表面等离子共振，从而实现光的局域场增强、非线性光学等应用。
另外，亚波长光学还包括纳米光学器件的制备和应用。
通过制备纳米级光学器件，可以实现对光的高度控制，并且可以在亚波长尺寸下实现更高的光学分辨率。
将光子晶体与亚波长光学相结合，可以实现更多新颖的光学现象和应用。
例如，通过在光子晶体中引入纳米颗粒，可以实现光的局域场增强，从而实现更高的灵敏度的光学传感。
另外，光子晶体结构的调控可以实现更小尺寸的光波导器件，从而实现更高的集成度和更高的光传输效率。
固体物理学基础晶体的非线性光学与光子晶体在固体物理学的研究领域中，晶体的非线性光学与光子晶体是一个重要的研究课题。
本文将介绍晶体的非线性光学现象，并探讨光子晶体在光学中的应用。
一、晶体的非线性光学现象晶体是一种高度有序排列的原子、离子或分子的固体，拥有特殊的光学性质。
在晶体中，当光与晶体相互作用时，会产生非一致于线性光学性质的响应，这就是非线性光学现象。
1. 非线性光学效应非线性光学效应包括：- 非线性折射：当入射光强很强时，光线会发生折射角的变化；- 非线性吸收：当入射光强很强时，晶体会吸收部分光能；- 非线性色散：入射光的频率对折射率的变化不是线性关系；- 非线性光学压电效应：晶体中的离子在光场的作用下发生无规则的振动。
2. 非线性极化在非线性光学中，晶体的非线性极化效应是其中的重要机制之一。
根据光与晶格相互作用的形式，可以分为等离子体极化、电子极化和离子极化。
其中，等离子体极化主要在高频区起作用，电子极化和离子极化主要在低频区起作用。
3. 二次谐波发生器晶体的非线性光学现象常用于二次谐波发生器中。
二次谐波发生器利用非线性折射效应，将入射的单频光线转换为频率为二倍的谐波光线。
这一特性可以用于光学通信、激光器频率加倍和超快光学测量等领域。
二、光子晶体的应用光子晶体是一种周期性的介质结构，具有光禁带和光子带隙效应。
它可以控制光波的传播和操控，因此在光学中具有广泛的应用潜力。
1. 光子晶体的基本结构光子晶体的基本结构是由周期性排列的介质单元组成。
介质单元的尺寸和组成决定了光子晶体的光学性质。
光子晶体可以用于制造光学滤波器、反射镜和光波导等光学元件。
2. 光子晶体的光子带隙光子带隙是光子晶体的特殊性质之一，它可以阻止特定频率范围内的光波传播。
这种特性使光子晶体在光学通信、光学传感和光学计算等领域有着广泛的应用前景。
3. 光子晶体的光子引导由于光子晶体的周期性结构，它可以用作光子波导，实现光波的引导和控制。

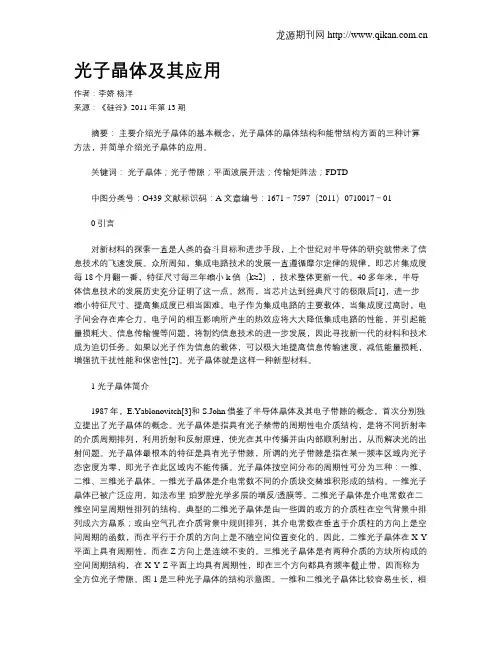

光子晶体及其应用作者：李娇杨洋来源：《硅谷》2011年第13期摘要：主要介绍光子晶体的基本概念，光子晶体的晶体结构和能带结构方面的三种计算方法，并简单介绍光子晶体的应用。
关键词：光子晶体；光子带隙；平面波展开法；传输矩阵法；FDTD中图分类号：O439 文献标识码：A 文章编号：1671－7597（2011）0710017－010 引言对新材料的探索一直是人类的奋斗目标和进步手段，上个世纪对半导体的研究就带来了信息技术的飞速发展。
众所周知，集成电路技术的发展一直遵循摩尔定律的规律，即芯片集成度每18个月翻一番，特征尺寸每三年缩小k倍（k≈2），技术整体更新一代。
40多年来，半导体信息技术的发展历史充分证明了这一点。
然而，当芯片达到经典尺寸的极限后[1]，进一步缩小特征尺寸、提高集成度已相当困难。
电子作为集成电路的主要载体，当集成度过高时，电子间会存在库仑力，电子间的相互影响所产生的热效应将大大降低集成电路的性能，并引起能量损耗大、信息传输慢等问题，将制约信息技术的进一步发展，因此寻找新一代的材料和技术成为迫切任务。
如果以光子作为信息的载体，可以极大地提高信息传输速度，减低能量损耗，增强抗干扰性能和保密性[2]。
光子晶体就是这样一种新型材料。
1 光子晶体简介1987年，E.Yablonovitch[3]和S.John借鉴了半导体晶体及其电子带隙的概念，首次分别独立提出了光子晶体的概念。
光子晶体是指具有光子禁带的周期性电介质结构，是将不同折射率的介质周期排列，利用折射和反射原理，使光在其中传播并由内部顺利射出，从而解决光的出射问题。
光子晶体最根本的特征是具有光子带隙，所谓的光子带隙是指在某一频率区域内光子态密度为零，即光子在此区域内不能传播。
光子晶体按空间分布的周期性可分为三种：一维、二维、三维光子晶体。
一维光子晶体是介电常数不同的介质块交替堆积形成的结构。
一维光子晶体已被广泛应用，如法布里-珀罗腔光学多层的增反/透膜等。
