水环式真空泵价格表

  • 格式：docx
  • 大小：32.97 KB
  • 文档页数：2

2BV水环真空泵作为新一代节能型产品，以比较好的性能及众多优点将取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。

水环式真空泵价格表数据大概在每台几千元，便宜的有一两千元。

定价受多方面影响，如品牌、类别、规格、市场等，这里建议大家找专业的水环式真空泵生产厂家。

2BV系列水环式真空泵及压缩机概述:
2BV系列水环真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(百分之97真空度)。

当水环真空泵在吸气压力接近极限真空（工作液的饱和蒸汽压）下长期工作时，应联接汽蚀保护管，以对泵进行保护。

2BV2-Ex、2BV6系列水环式真空泵/压缩机主要用于抽除爆炸性气体，及在各类易燃、易爆环境中工作，其性能参数与2BV2、2BV5系列相同。

2BV系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合及洁净度要求较高的场合。

根据工况2BV系列不锈钢真空泵的全部过流部件：叶轮、圆盘、泵盖、泵体材质可选用SUS304（0Cr18Ni9)
SUS316（0Cr17Ni12Mo2）
SUS316L（00Cr17Ni14Mo2）
等各类不锈钢材质，泵轴材质：2Cr13、SUS304或SUS316L
机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯
主要特点：
电机直联设计，节省空间，易于安装，维修方便。

全部采用国外进口机械密封作为标准配置。

全部设有汽蚀保护管接口，如在极限压力下工作，开启汽蚀保护管接口（或与分离器连接）可在极大限度保证吸气效果的情况下减少汽蚀声，并对泵进行保护。

2BV全系列标准配备不锈钢叶轮，2BV2系列全部配备不锈钢圆盘/叶轮。

强度高，经久耐用，并提高了泵的耐腐蚀性。

如过流部件全部采用不锈钢材质，可工作在更为苛刻的环境中。

独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率好。

全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44），绝缘等级为F级绝缘（普通为B级绝缘）
全部采用NTN或NSK进口轴承
2BV系列水环式真空泵可实现柔性密封件全部为聚四氟乙烯，从而可大大延长真空泵在苛刻工况下的使用寿命。

合集下载

小型水环式真空泵简介及性能参数价格

小型水环式真空泵简介及性能参数价格

小型水环式真空泵年内实现企业与劳动者普遍依法签订劳动合同全面推进劳动合同制度实施三年行动计划视频会议２５日在京召开。

中共中央政治局委员、全国人大常【小型水环式真空泵】产品简介：2BV型水环式真空泵（简称：2BV真空泵），适于抽除气体和水蒸汽。

吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。

作为压缩机用时，其压力最大至0.26mbar（绝压）。

2BV型水环真空泵为整体结构—机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

【小型水环式真空泵】工作原理：2BV型水环式真空泵如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。

如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV型水环式真空泵就连续不断地抽吸或压送气体。

2BV型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当2BV型水环式真空泵排出的气体不再利用时，在2BV型水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。

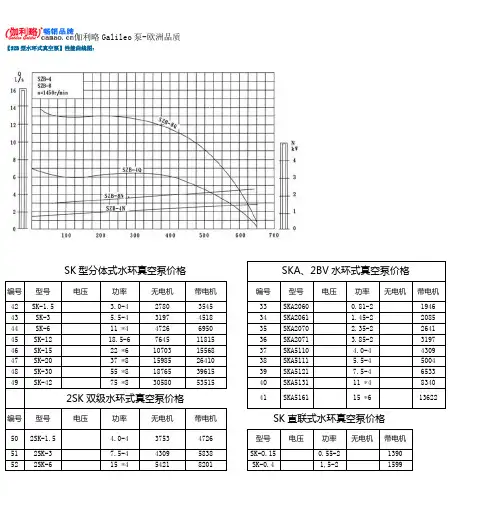

SZB型水环式真空泵性能曲线图及价格

SZB型水环式真空泵性能曲线图及价格

【SZB型水环式真空泵】性能曲线图：SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格编号型号电压功率无电机带电机编号型号电压功率无电机带电机42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 194643 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 208544 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 264145 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 319746 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 430947 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 500448 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 653349 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 83402SK双级水环式真空泵价格41 SKA5161 15 *6 13622 编号型号电压功率无电机带电机SK直联式水环真空泵价格50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 139052 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 159953 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 1668 54 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 2572 55 2SK-2037 *82502035445SK-1.5B4.0-22711SZ 型水环式真空泵价格SHB 循环水真空泵价格型号 电压 功率 无电机 带电机 规格型号极限真空不含税运 含税运SZ-1 4.0-4 2711 3684 Pa（220V) （220V) SZ-27.5-433364865SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A6×10-2 2049 2459SZB-4 1.5-4 1390 2363SZB-82.2-415292502旋片式真空泵价格名 称规格型号抽气速率 极限真空不含税运价格含税运L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)皮带旋片式真空泵价格2X-4A4 6×10-2 1513 1478 1815 1774 2X-8A 8 6×10-2 3094 3713 2X-15A 15 6×10-2 4056 4868 2X-30A 30 6×10-2 6531 7838 2X-70A 70 6×10-2 9075 10890 直联旋片式真空泵价格2XZ-0.5 0.5 6×10-2 791 0 949 0 2XZ-1 1 6×10-2 859 0 1031 0 2XZ-22 6×10-2 1031 0 1238 0 2XZ-4 4 6×10-2 1238 1224 1485 1469 2XZ-2B 2 4×10-2 1306 1293 1568 1551 2XZ-4B4 4×10-2 1513 1499 1815 1799 2XZ-6B6 4×10-2 2750 2613 3300 3135 2XZ-8B 8 4×10-2 3438 4125 2XZ-15B154×10-2467556102XZ-25B 25 4×10-2 8800 10560 防爆旋片式真空泵价格2XZF-0.5 0.5 6×10-2 1616 1513 1939 1815 2XZF-11 6×10-2 1788 1650 2145 1980 2XZF-2 2 6×10-2 2200 1925 2640 2310 2XZF-4 4 6×10-2 2956 2888 3548 3465 2XZF-6B 6 6×10-2 3438 4125 2XZF-8B 8 6×10-2 4469 5363 2XZF-15B 15 6×10-2 5844 7013 单级真空泵价格XZ-10.5 6×10-2 399 479 XZ-2 1.1 6×10-2 468 561 XZ-42.26×10-2619743名 称规格型号抽气速率 极限真空含税出厂价含税出厂价 L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)无油真空泵价格WXZ-1 16×10-21375 1341 1650 1609 WXZ-2 26×10-2 1581 1547 1898 1856 隔膜真空泵价格LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL60（L/min ） 0.085Mpa13611634。

真空泵型号

真空泵型号

【2SK系列两级水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【2XZ型直联旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【2X型双级旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【SK系列水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SK型直联水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SZB型水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SZ型水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【XD型单级旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格伽利略Galileo泵-欧洲品质。

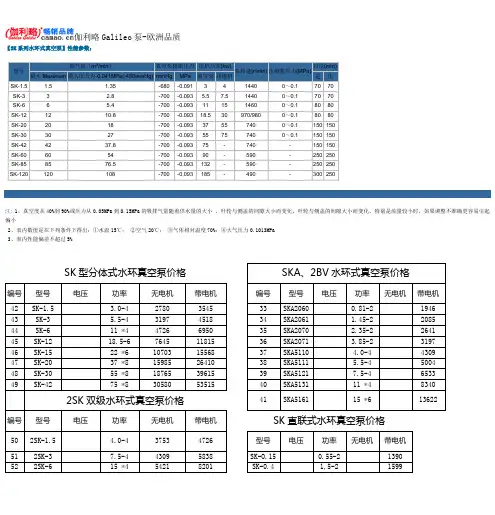

SK系列水环式真空泵性能参数及价格

SK系列水环式真空泵性能参数及价格

【SK系列水环式真空泵】性能参数：型号抽气量（m3/min）真空泵极限压力电机功率(kw)泵转速(r/min)压缩机压力(MPa)口径(mm)最大Maximum吸入压力为-0.041MPa(-450mmHg)mmHg MPa真空泵压缩机进出SK-1.5 1.5 1.35-680-0.0913414400～0.17070SK-33 2.8-700-0.093 5.57.514400～0.17070SK-66 5.4-700-0.0931********～0.18080SK-121210.8-700-0.09318.530970/9800～0.18080SK-202018-700-0.0933*******～0.1150150SK-303027-700-0.0935*******～0.1150150SK-424237.8-700-0.09375-740-150150SK-606054-700-0.09390-590-250250SK-858576.5-700-0.093132-590-250250SK-120120108-700-0.093185-490-300250注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小2、表内数值是在下列条件下得出：①水温15℃；②空气20℃；③气体相对温度70%；④大气压力0.1013MPa3、表内性能偏差不超过5%SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格编号型号电压功率无电机带电机编号型号电压功率无电机带电机42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 194643 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 208544 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 264145 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 319746 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 430947 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 500448 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 653349 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 83402SK双级水环式真空泵价格41 SKA5161 15 *6 13622编号型号电压功率无电机带电机SK直联式水环真空泵价格50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 139052 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 159953 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 1668 54 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 2572 55 2SK-2037 *82502035445SK-1.5B4.0-22711SZ 型水环式真空泵价格SHB 循环水真空泵价格型号 电压 功率 无电机 带电机 规格型号极限真空不含税运 含税运SZ-1 4.0-4 2711 3684 Pa（220V) （220V) SZ-27.5-433364865SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A6×10-2 2049 2459SZB-4 1.5-4 1390 2363SZB-82.2-415292502旋片式真空泵价格名 称规格型号抽气速率 极限真空不含税运价格含税运L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)皮带旋片式真空泵价格2X-4A4 6×10-2 1513 1478 1815 1774 2X-8A 8 6×10-2 3094 3713 2X-15A 15 6×10-2 4056 4868 2X-30A 30 6×10-2 6531 7838 2X-70A 70 6×10-2 9075 10890 直联旋片式真空泵价格2XZ-0.5 0.5 6×10-2 791 0 949 0 2XZ-1 1 6×10-2 859 0 1031 0 2XZ-22 6×10-2 1031 0 1238 0 2XZ-4 4 6×10-2 1238 1224 1485 1469 2XZ-2B 2 4×10-2 1306 1293 1568 1551 2XZ-4B4 4×10-2 1513 1499 1815 1799 2XZ-6B6 4×10-2 2750 2613 3300 3135 2XZ-8B 8 4×10-2 3438 4125 2XZ-15B154×10-2467556102XZ-25B 25 4×10-2 8800 10560 防爆旋片式真空泵价格2XZF-0.5 0.5 6×10-2 1616 1513 1939 1815 2XZF-11 6×10-2 1788 1650 2145 1980 2XZF-2 2 6×10-2 2200 1925 2640 2310 2XZF-4 4 6×10-2 2956 2888 3548 3465 2XZF-6B 6 6×10-2 3438 4125 2XZF-8B 8 6×10-2 4469 5363 2XZF-15B 15 6×10-2 5844 7013 单级真空泵价格XZ-10.5 6×10-2 399 479 XZ-2 1.1 6×10-2 468 561 XZ-42.26×10-2619743名 称规格型号抽气速率 极限真空含税出厂价含税出厂价 L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)无油真空泵价格WXZ-1 16×10-21375 1341 1650 1609 WXZ-2 26×10-2 1581 1547 1898 1856 隔膜真空泵价格LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL60（L/min ） 0.085Mpa13611634。
