18B20温度传感器的读显

  • 格式：doc
  • 大小：459.50 KB
  • 文档页数：8

18B20温度传感器的读显 一，电路

二，PCB 三，实物

四，程序 //DS18B20的读写程序,数据脚P2.4 // //温度传感器18B20汇编程序,采用器件默认的12位转化 // //最大转化时间750微秒,显示温度-55到+125度,显示精度 // //为0.1度，显示采用4位LED共阳显示测温值 // //P1口为段码输入,P20~P23为位选 // /***************************************************/ #include "reg51.h" #include "intrins.h" //_nop_();延时函数用 #define Disdata P0 //段码输出口 #define discan P2 //扫描口 #define uchar unsigned char #define uint unsigned int sbit DQ=P2^4; //温度输入口 sbit DIN=P0^7; //LED小数点控制 uint h; uchar flag; //**************温度小数部分用查表法***********// uchar code ditab[16]= {0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09}; // uchar code dis_7[12]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf}; //共阳LED段码表 "0" "1" "2" "3" "4" "5" "6" "7" "8" "9" "不亮" "-"

//uchar code scan_con[4]={0x8f,0x4f,0x2f,0x1f}; //列扫描控制字 uchar code scan_con[4]={0xf7,0xfb,0xfd,0xfe};

uchar data temp_data[2]={0x00,0x00}; //读出温度暂放 uchar data display[5]={0x00,0x00,0x00,0x00,0x00}; //显示单元数据，共4个数据和一个运算暂用

// // // /***********11微秒延时函数**********/ // void delay(uint t) { for(;t>0;t--); } // /***********显示扫描函数**********/ scan() { char k; for(k=0;k<4;k++) //四位LED扫描控制 { Disdata=0xff; Disdata=dis_7[display[k]]; if(k==1){DIN=0;} discan=scan_con[k];delay(90); discan=0xff; } } // // /***********18B20复位函数**********/ ow_reset(void) { char presence=1; while(presence) { while(presence) { DQ=1;_nop_();_nop_(); DQ=0; // delay(50); // 550us DQ=1; // delay(6); // 66us presence=DQ; // presence=0继续下一步 } delay(45); //延时500us presence = ~DQ; } DQ=1; } // // /**********18B20写命令函数*********/ //向 1-WIRE 总线上写一个字节 void write_byte(uchar val) { uchar i; for (i=8; i>0; i--) // { DQ=1;_nop_();_nop_(); DQ = 0;_nop_();_nop_();_nop_();_nop_();_nop_();//5us DQ = val&0x01; //最低位移出 delay(6); //66us val=val/2; //右移一位 } DQ = 1; delay(1); } // /*********18B20读1个字节函数********/ //从总线上读取一个字节 uchar read_byte(void) { uchar i; uchar value = 0; for (i=8;i>0;i--) { DQ=1;_nop_();_nop_(); value>>=1; DQ = 0; // _nop_();_nop_();_nop_();_nop_(); //4us DQ = 1;_nop_();_nop_();_nop_();_nop_(); //4us if(DQ)value|=0x80; delay(6); //66us } DQ=1; return(value); } // /***********读出温度函数**********/ // read_temp() { ow_reset(); //总线复位 write_byte(0xCC); // 发Skip ROM命令 write_byte(0xBE); // 发读命令 temp_data[0]=read_byte(); //温度低8位 temp_data[1]=read_byte(); //温度高8位 ow_reset(); write_byte(0xCC); // Skip ROM write_byte(0x44); // 发转换命令 } // /***********温度数据处理函数**********/ void work_temp() { uchar n=0; uchar doth,dotl; uchar flag3=1,flag2=1; //数字显示修正标记 if((temp_data[1]&0xf8)!=0x00) { temp_data[1]=~(temp_data[1]); temp_data[0]=~(temp_data[0])+1; n=1; flag=1; }//负温度求补码 if(temp_data[0]>255) { temp_data[1]++; } display[4]=temp_data[0]&0x0f; display[0]=ditab[display[4]]; doth=display[0]/10; dotl=display[0]%10; display[4]=((temp_data[0]&0xf0)>>4)|((temp_data[1]&0x07)<<4); display[3]=display[4]/100; display[2]=display[4]/10%10; display[1]=display[4]%10; if(!display[3]) { display[3]=0x0a; flag3=0; if(!display[2]) { display[2]=0x0a; flag2=0; } }//最高位为0时都不显示 if(n) { display[3]=0x0b;//负温度时最高位显示"-" flag3=0; } }

// // /**************主函数****************/ main() { Disdata=0xff; //初始化端口 discan=0xff; for(h=0;h<4;h++){display[h]=8;}//开机显示8888 ow_reset(); // 开机先转换一次 write_byte(0xCC); // Skip ROM write_byte(0x44); // 发转换命令 for(h=0;h<500;h++) {scan();} //开机显示"8888"2秒 while(1) { read_temp(); //读出18B20温度数据 work_temp(); //处理温度数据

scan(); //显示温度值2秒 } } // //*********************结束**************************//

五，学习小结。 1，Altium Designer 6.9的使用：首先file->new->project->PCB project,右击左边工程名->Add new to project->schematic/PCB->分别save。 在sch中画电路图：查找元件：界面下方system->libraries.51单片机需添加Philips Microcontroller 8-Bit库。 AD 具有自动标号功能，画完原理图后，tools->annotate schematics. 原理图画完后要检查，先后点project的前两项，若无信息框弹出，则正确。 然后设置封装，tools->footprint manager->依次选择要设置封装的元件，找寻合适的封装，使生效。 封装设置好后，更新PCB(design的第一项），进入PCB设计页面。

删除元件底部的大方框->摆放元件。在keepout layer 层绘制电路图边框（否则不能自动布线）。 自动布线前，修改规则：空白处右击->design->rules。设置线宽：routing->width（大于50mil)。设置线与焊盘距离：Electrical->clearance.此处创建新规则（若不覆铜可以不弄）：点Query builder->第一空选“object kind is" ->第二空选“Poly”->IsPolygon改成InPolygon，再修改下方距离（30-50米尔）。

修改焊盘，由于实验室雕刻机精度问题，焊盘要尽可能大。如本次单片机焊盘采用65*100mil的尺寸（椭圆形）。焊盘统一设置：选择一个焊盘，右击，选第一项，查找类似器件，选择以什么作为共同线索进行搜索，点OK，设置x,y值。

自动布线：Auto Route。多次调整器件位置和布线，求得最少走线过孔。调整布线时按ctrl键，可智能拖动。

自作封装：右击左边工程名->Add new to project->PCB library。保存在同工程目录下。封装画好后设置中心点：edit->set reference->center.

PCB板画完后，保存为Export protel PCB 2.8 ASCII(*.pcb)格式，用于雕刻机软件

合集下载

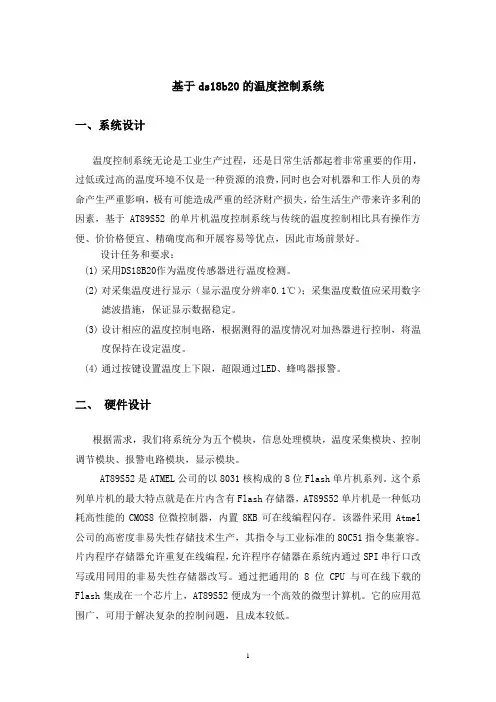

基于ds18b20的温度控制系统)

基于ds18b20的温度控制系统)

基于ds18b20的温度控制系统一、系统设计温度控制系统无论是工业生产过程，还是日常生活都起着非常重要的作用，过低或过高的温度环境不仅是一种资源的浪费，同时也会对机器和工作人员的寿命产生严重影响，极有可能造成严重的经济财产损失，给生活生产带来许多利的因素，基于AT89S52的单片机温度控制系统与传统的温度控制相比具有操作方便、价价格便宜、精确度高和开展容易等优点，因此市场前景好。

设计任务和要求：(1)采用DS18B20作为温度传感器进行温度检测。

(2)对采集温度进行显示（显示温度分辨率0.1℃）；采集温度数值应采用数字滤波措施，保证显示数据稳定。

(3)设计相应的温度控制电路，根据测得的温度情况对加热器进行控制，将温度保持在设定温度。

(4)通过按键设置温度上下限，超限通过LED、蜂鸣器报警。

二、硬件设计根据需求，我们将系统分为五个模块，信息处理模块，温度采集模块、控制调节模块、报警电路模块，显示模块。

AT89S52是ATMEL公司的以8031核构成的8位Flash单片机系列。

这个系列单片机的最大特点就是在片内含有Flash存储器，AT89S52单片机是一种低功耗高性能的CMOS8位微控制器，内置8KB可在线编程闪存。

该器件采用Atmel 公司的高密度非易失性存储技术生产，其指令与工业标准的80C51指令集兼容。

片内程序存储器允许重复在线编程，允许程序存储器在系统内通过SPI串行口改写或用同用的非易失性存储器改写。

通过把通用的8位CPU与可在线下载的Flash集成在一个芯片上，AT89S52便成为一个高效的微型计算机。

它的应用范围广，可用于解决复杂的控制问题，且成本较低。

传感器DS18b20简介DALLAS最新单线数字温度传感器DS18b20简介新的“一线器件”，体积更小、适用电压更宽、更经济。

Dallas半导体公司的数字化温度传感器DS18b20是世界上第一片支持“一线总线”接口温度传感器。

一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新的概念。

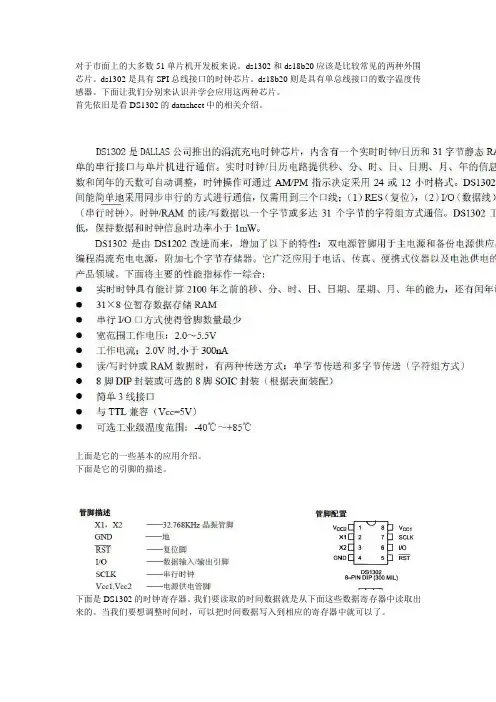

dsb18b20

dsb18b20

对于市面上的大多数51单片机开发板来说。

ds1302和ds18b20应该是比较常见的两种外围芯片。

ds1302是具有SPI总线接口的时钟芯片。

ds18b20则是具有单总线接口的数字温度传感器。

下面让我们分别来认识并学会应用这两种芯片。

首先依旧是看DS1302的datasheet中的相关介绍。

上面是它的一些基本的应用介绍。

下面是它的引脚的描述。

下面是DS1302的时钟寄存器。

我们要读取的时间数据就是从下面这些数据寄存器中读取出来的。

当我们要想调整时间时，可以把时间数据写入到相应的寄存器中就可以了。

这是DS1302内部的31个RAM寄存器。

在某些应用场合我们可以应用到。

如我们想要做一个带定时功能的闹钟。

则可以把闹钟的时间写入到31个RAM寄存器中的任意几个。

当单片机掉电时，只要我们的DS1302的备用电池还能工作，那么保存在其中的闹钟数据就不会丢失~~由于对于这些器件的操作基本上按照数据手册上面提供的时序图和相关命令字来进行操作就可以了。

因此在我们应用这些器件的时候一定要对照着手册上面的要求来进行操作。

如果觉得还不够放心的话。

可以到网上下载一些参考程序。

对着手册看别人的程序，看别人的思路是怎么样的。

DS1302和单片机的连接很简单。

只需一根复位线，一根时钟线，一根数据线即可。

同时它本身还需要接一个32.768KHz的晶振来提供时钟源。

对于晶振的两端可以分别接一个6PF左右的电容以提高晶振的精确度。

同时可以在第8脚接上一个3.6V的可充电的电池。

当系统正常工作时可以对电池进行涓流充电。

当系统掉电时，DS1302由这个电池提供的能量继续工作。

下面让我们来驱动它。

sbit io_DS1302_RST = P2^0 ;sbit io_DS1302_IO = P2^1 ;sbit io_DS1302_SCLK = P2^2 ;//-------------------------------------常数宏---------------------------------//#define DS1302_SECOND_WRITE 0x80 //写时钟芯片的寄存器位置#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_WEEK_WRITE 0x8A#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_YEAR_WRITE 0x8C#define DS1302_SECOND_READ 0x81 //读时钟芯片的寄存器位置#define DS1302_MINUTE_READ 0x83#define DS1302_HOUR_READ 0x85#define DS1302_WEEK_READ 0x8B#define DS1302_DAY_READ 0x87#define DS1302_MONTH_READ 0x89#define DS1302_YEAR_READ 0x8D//-----------------------------------操作宏----------------------------------//#define DS1302_SCLK_HIGH io_DS1302_SCLK = 1 ;#define DS1302_SCLK_LOW io_DS1302_SCLK = 0 ;#define DS1302_IO_HIGH io_DS1302_IO = 1 ;#define DS1302_IO_LOW io_DS1302_IO = 0 ;#define DS1302_IO_READ io_DS1302_IO#define DS1302_RST_HIGH io_DS1302_RST = 1 ;#define DS1302_RST_LOW io_DS1302_RST = 0 ;/******************************************************* 保存时间数据的结构体*******************************************************/struct{uint8 Second ;uint8 Minute ;uint8 Hour ;uint8 Day ;uint8 Week ;uint8 Month ;uint8 Year ;}CurrentTime ;/****************************************************************************** * Function: static void v_DS1302Write_f( uint8 Content ) ** Description:向DS1302写一个字节的内容** Parameter:uint8 Content : 要写的字节** *******************************************************************************/static void v_DS1302Write_f( uint8 Content ){uint8 i ;for( i = 8 ; i > 0 ; i-- ){if( Content & 0x01 ){DS1302_IO_HIGH}else{DS1302_IO_LOW}Content >>= 1 ;DS1302_SCLK_HIGHDS1302_SCLK_LOW}}/******************************************************************************* Function: static uint8 v_DS1302Read_f( void ) ** Description: 从DS1302当前设定的地址读取一个字节的内容** Parameter: ** Return: 返回读出来的值(uint8) *******************************************************************************/ static uint8 v_DS1302Read_f( void ){uint8 i, ReadValue ;DS1302_IO_HIGHfor( i = 8 ; i > 0 ; i-- ){ReadValue >>= 1 ;if( DS1302_IO_READ ){ReadValue |= 0x80 ;}else{ReadValue &= 0x7f ;}DS1302_SCLK_HIGHDS1302_SCLK_LOW}return ReadValue ;}/****************************************************************************** * Function: void v_DS1302WriteByte_f( uint8 Address, uint8 Content ) ** Description: 从DS1302指定的地址写入一个字节的内容** Parameter: Address: 要写入数据的地址** Content: 写入数据的具体值** Return: *******************************************************************************/ void v_DS1302WriteByte_f( uint8 Address, uint8 Content ){DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;v_DS1302Write_f( Content ) ;DS1302_RST_LOWDS1302_SCLK_HIGH}/****************************************************************************** * Function: uint8 v_DS1302ReadByte_f( uint8 Address ) ** Description:从DS1302指定的地址读出一个字节的内容** Parameter:Address: 要读出数据的地址** ** Return: 指定地址读出的值(uint8) *******************************************************************************/ uint8 v_DS1302ReadByte_f( uint8 Address ){uint8 ReadValue ;DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;ReadValue = v_DS1302Read_f() ;DS1302_RST_LOWDS1302_SCLK_HIGHreturn ReadValue ;}/****************************************************************************** * Function: void v_ClockInit_f( void ) ** Description:初始化写入DS1302时钟寄存器的值(主程序中只需调用一次即可) ** Parameter: ** ** Return: *******************************************************************************/ void v_ClockInit_f( void ){if( v_DS1302ReadByte_f( 0xc1) != 0xf0 ){v_DS1302WriteByte_f( 0x8e, 0x00 ) ; //允许写操作v_DS1302WriteByte_f( DS1302_YEAR_WRITE, 0x08 ) ; //年v_DS1302WriteByte_f( DS1302_WEEK_WRITE, 0x04 ) ; //星期v_DS1302WriteByte_f( DS1302_MONTH_WRITE, 0x12 ) ; //月v_DS1302WriteByte_f( DS1302_DAY_WRITE, 0x11 ) ; //日v_DS1302WriteByte_f( DS1302_HOUR_WRITE, 0x13 ) ; //小时v_DS1302WriteByte_f( DS1302_MINUTE_WRITE, 0x06 ) ; //分钟v_DS1302WriteByte_f( DS1302_SECOND_WRITE, 0x40 ) ; //秒v_DS1302WriteByte_f( 0x90, 0xa5 ) ; //充电v_DS1302WriteByte_f( 0xc0, 0xf0 ) ; //判断是否初始化一次标识写入v_DS1302WriteByte_f( 0x8e, 0x80 ) ; //禁止写操作}}/****************************************************************************** * Function: void v_ClockUpdata_f( void ) ** Description:读取时间数据,并保存在结构体CurrentTime中** Parameter: ** ** Return: *******************************************************************************/ void v_ClockUpdata_f( void ){CurrentTime.Second = v_DS1302ReadByte_f( DS1302_SECOND_READ ) ;CurrentTime.Minute = v_DS1302ReadByte_f( DS1302_MINUTE_READ ) ;CurrentTime.Hour = v_DS1302ReadByte_f( DS1302_HOUR_READ ) ;CurrentTime.Day = v_DS1302ReadByte_f( DS1302_DAY_READ ) ;CurrentTime.Month = v_DS1302ReadByte_f( DS1302_MONTH_READ ) ;CurrentTime.Week = v_DS1302ReadByte_f( DS1302_WEEK_READ ) ;CurrentTime.Year = v_DS1302ReadByte_f( DS1302_YEAR_READ ) ;}有了上面的这些函数我们就可以对DS1302进行操作了。

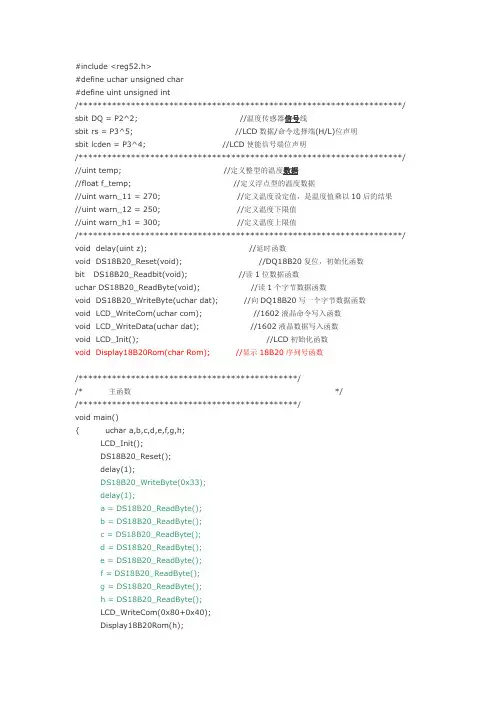

(完整版)读取DS18B20温度传感器的64位ID号方法及程序
