※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※DS1B820单总线数字温度计※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※一、概述1.1一般说明DS18B20数字温度计提供9至12位（可设置）温度读数,指示器件的温度。

信息经过单线接口送入DS18B20或从DS18B20送出，因此从中央处理器到DS18B20仅需连接一条线（另加上地线）。

读、写和完成温度变换所需的电源可以由数据线本身提供，而不需要外部电源。

因为每一个DS18B20有唯一的系列号（silicon serial number），因此多个DS18B20可以连接在于同一条单线总线上。

这允许在许多不同的地方放置DS18B20温度传感器。

此特性可广泛地应用于HVAC环境控制，建筑物、设备或机械内的温度检测，以及过程监视和控制中的温度检测。

1.2特性·独特的单线接口，只需1个接口引脚即可通信·多点并接能力使分布式温度检测的应用得以简化·不需要外部元件·可用数据线供电，若外加电源，范围3V至5.5V·不需备份电源·测量范围从-55℃至+125℃，对应的华氏温度范围是-67℉至257℉。

·在-10℃至+85℃内的准确度为±0.5℃。

·可编程设定9至12位的温度分辨率·在750毫秒（最大值）内把温度变换为12位数字值·用户可设置，非易失性的温度告警值·告警搜索命令可在众多的器件中，快速识别出超过设定的“告警温度”值的器件。

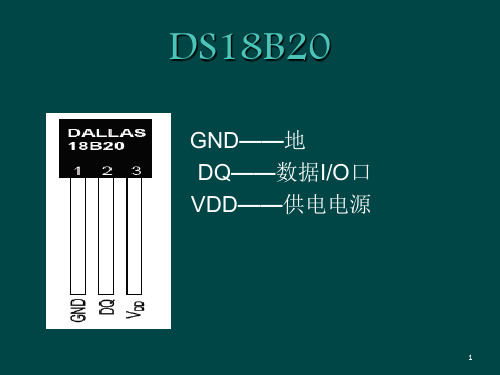

·应用范围包括恒温控制，工业系统，消费类产品，温度计或任何热敏系统25/11.3引脚排列1.4详细的引脚说明TSOC8脚SOIC TO92符说明151GND地线242DQ数据输入/输出引脚。

漏极开路结构，详见“寄生电源”一节。

DS18B20 单线温度传感器一．特征:●独特的单线接口，只需 1 个接口引脚即可通信●每个设备都有一个唯一的64位串行代码存储在光盘片上●多点能力使分布式温度检测应用得以简化●不需要外部部件●可以从数据线供电,电源电压范围为3。

0V至5。

5V●测量范围从-55 ° C至+125 ° C（—67 ° F至257 ° F），从—10℃至+85 ° C的精度为0。

5 °C●温度计分辨率是用户可选择的9至12位●转换12位数字的最长时间是750ms●用户可定义的非易失性的温度告警设置●告警搜索命令识别和寻址温度在编定的极限之外的器件 (温度告警情况）●采用8引脚SO（150mil）,8引脚SOP和3引脚TO — 92封装●软件与DS1822兼容●应用范围包括恒温控制工业系统消费类产品温度计或任何热敏系统二．简介该DS18B20的数字温度计提供9至12位的摄氏温度测量,并具有与非易失性用户可编程上限和下限报警功能。

信息单线接口送入 DS1820 或从 DS1820 送出，因此按照定义只需要一条数据线(和地线）与中央微处理器进行通信.它的测温范围从—55 °C到 +125 ° C,其中从—10 °C至+85 °C可以精确到0。

5°C 。

此外，DS18B20可以从数据线直接供电（“寄生电源"），从而消除了供应需要一个外部电源。

每个 DS18B20 的有一个唯一的64位序列码,它允许多个DS18B20s的功能在同一1-巴士线.因此，用一个微处理器控制大面积分布的许多DS18B20s是非常简单的。

此特性的应用范围包括 HVAC、环境控制、建筑物、设备或机械内的温度检测以及过程监视和控制系统.三．综述64位ROM存储设备的独特序号。

存贮器包含2个字节的温度寄存器,它存储来自温度传感器的数字输出。

DS18B20数字温度传感器应用详解电路图参考图:在传统的模拟信号远距离温度测量系统中，需要很好的解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能够达到较高的测量精度。

另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。

因此，在温度测量系统中，采用抗干扰能力强的新型数字温度传感器是解决这些问题的最有效方案，新型数字温度传感器DS18B20具有体积更小、精度更高、适用电压更宽、采用一线总线、可组网等优点，在实际应用中取得了良好的测温效果。

新的"一线器件"DS18B20体积更小、适用电压更宽、更经济。

美国Dallas半导体公司的数字化温度传感器DS1820是世界上第一片支持 "一线总线"接口的温度传感器，在其内部使用了在板（ON-B0ARD）专利技术。

全部传感元件及转换电路集成在形如一只三极管的集成电路内。

一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。

现在，新一代的DS18B20体积更小、更经济、更灵活。

使你可以充分发挥“一线总线”的优点。

目前DS18B20批量采购价格仅10元左右。

DS18B20、DS1822 "一线总线"数字化温度传感器同DS1820一样，DS18B20也支持"一线总线"接口，测量温度范围为-55°C～+125°C，在-10～+85°C范围内，精度为±0.5°C。

DS1822的精度较差为±2°C。

现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。

适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。

与前一代产品不同，新的产品支持3V～5.5V的电压范围，使系统设计更灵活、方便。

海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料DS18B20 单线数字温度传感器新的“一线器件”BS18B20 体积更小、适用电压更宽、更经济Dallas 半导体公司的数字化温度传感器 DS1820 是世界上第一片支持 “一线总线”接口的温度传感 器。

一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。

现在，新一代的“DS18B20”体积更小、更经济、更灵活。

使您可以充分发挥“一线总线”的长处。

DS18B20、 DS1822 “一线总线”数字化温度传感器同 DS1820 一样， DS18B20 也 支持“一线总线”接口， 测量温度范围为 -55°C~+125°C， 在-10~+85°C 范围内,精度为±0.5°C。

DS1822 的精度较差为± 2°C 。

现场温度直接以“一线总线”的数字方式传输， 大大提高了系统的抗干扰性。

适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类 消费电子产品等。

与前一代产品不同，新的产品支持 3V~5.5V 的电压范围，使系统设计更灵活、方便。

而且新一代产品 更便宜，体积更小。

DS18B20、 DS1822 的特性DS18B20 可以程序设定 9~12 位的分辨率，精度为±0.5°C。

可选更小的封装方式，更宽的电压适用范 围。

分辨率设定，及用户设定的报警温度存储在 EEPROM 中，掉电后依然保存。

DS18B20 的性能是新一代产 品中最好的！性能价格比也非常出色！ DS1822 与 DS18B20 软件兼容， DS18B20 的简化版本。

是 省略了存储用户定义报警温度、 分辨率参数的 EEPROM， 精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。
