技术交底记录管道安装

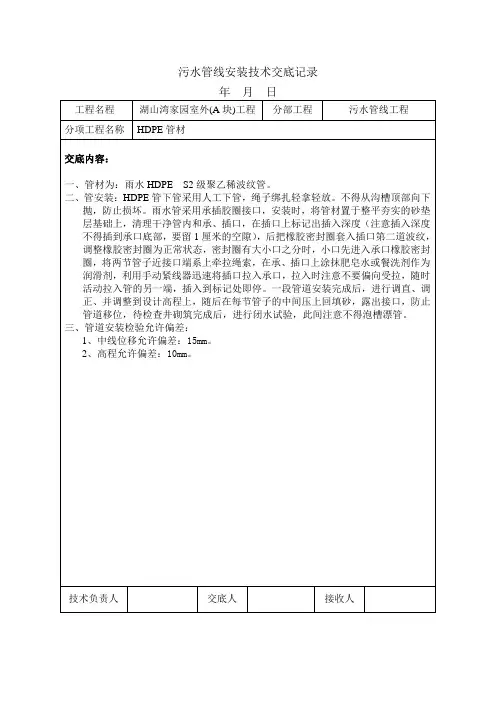

污水管线安装技术交底记录
年月日
工程名程
湖山湾家园室外(A块)工程
分部工程
污水管线ቤተ መጻሕፍቲ ባይዱ程
分项工程名称
HDPE管材
交底内容：
一、管材为：雨水HDPES2级聚乙稀波纹管。
二、管安装：HDPE管下管采用人工下管，绳子绑扎轻拿轻放。不得从沟槽顶部向下抛，防止损坏。雨水管采用承插胶圈接口，安装时，将管材置于整平夯实的砂垫层基础上，清理干净管内和承、插口，在插口上标记出插入深度（注意插入深度不得插到承口底部，要留1厘米的空隙），后把橡胶密封圈套入插口第二道波纹，调整橡胶密封圈为正常状态，密封圈有大小口之分时，小口先进入承口橡胶密封圈，将两节管子近接口端系上牵拉绳索，在承、插口上涂抹肥皂水或餐洗剂作为润滑剂，利用手动紧线器迅速将插口拉入承口，拉入时注意不要偏向受拉，随时活动拉入管的另一端，插入到标记处即停。一段管道安装完成后，进行调直、调正、并调整到设计高程上，随后在每节管子的中间压上回填砂，露出接口，防止管道移位，待检查井砌筑完成后，进行闭水试验，此间注意不得泡槽漂管。
三、管道安装检验允许偏差：
1、中线位移允许偏差：15mm。
2、高程允许偏差：10mm。
技术负责人
交底人
接收人

一、工程概况1. 工程名称：___________2. 工程地点：___________3. 施工单位：___________4. 施工单位负责人：___________5. 施工单位安全员：___________二、施工内容1. 施工范围：___________2. 施工项目：___________3. 施工方法：___________三、安全技术交底1. 人员要求：1.1 从事管道安装工作的人员必须经过安全技术培训，取得相关资格证书后方可上岗。

1.2 严格执行国家、行业有关安全技术规程和规范。

1.3 施工人员应熟悉施工图纸，了解施工工艺和安全注意事项。

2. 施工现场安全：2.1 施工现场应设置安全警示标志，提醒施工人员注意安全。

2.2 严格遵守施工现场的安全操作规程，确保施工安全。

2.3 施工现场应保持整洁，严禁乱堆乱放物品。

2.4 上下班途中应遵守交通规则，确保人身安全。

3. 施工过程中应注意的安全事项：3.1 管道安装前，应检查管道材料、设备是否符合设计要求，确保质量合格。

3.2 管道安装过程中，应防止管道损坏、变形和渗漏。

3.3 管道焊接时，应确保焊接质量，防止火灾、爆炸事故发生。

3.4 施工过程中，应防止高处坠落、物体打击等事故发生。

3.5 施工现场应设置消防设施，确保消防安全。

4. 事故应急预案：4.1 发生火灾时，应立即报警，并组织人员进行灭火。

4.2 发生高处坠落时，应立即进行救援，并报告相关部门。

4.3 发生物体打击时，应立即组织人员进行救治，并报告相关部门。

四、安全技术措施1. 管道安装前的安全措施：1.1 检查管道材料、设备，确保质量合格。

2.1.2 对施工现场进行安全检查，确保施工安全。

2.1.3 对施工人员进行安全教育，提高安全意识。

2. 管道安装过程中的安全措施：2.1 严格按照施工工艺进行操作，确保管道安装质量。

2.2 管道焊接时，应采取防火灾、防爆炸措施。

2.3 高处作业时，应使用安全带，确保施工人员安全。

工程名称XXXXXXXXXXXXXX工程工程地址廊坊市广阳区分部名称排水工程分项名称管道安装施工单位XXXXXXXXXXXXXXXXXXXXXXX公司交底日期2024年月日鼓、接口掉角等缺陷，应修补并经验证合格后方可使用。

（具体基础厚度见下图）3.2.2、用经纬仪放出管道中心线，管道挂线安装，挂线位置与管中平齐距管外壁0.3—0.5m；3.2.3、在一般情况下插口插入方面应与水流方向一致，由低点向高点依次安装。

3.2.4、管节安装前应将管内外清扫干净，安装时应使管道中心及内底高程符合设计要求，稳管时必须采取措施防止管道发生滚动。

3.2.5、安装时，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力，管节回弹不得大于10mm,且橡胶圈应在承、插口工作面上。

3.2.6、由于管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。

先将设计井段第一节管按检查井井位稳好，回填管道两侧砂基础，以提高此节管道稳定性，同时增大管道安装过程中的摩阻力。

事先在该节管管体上套好两根棉纱绳，留作以后管节撞口时用。

采用水准仪、经纬仪现场全过程对管到中心线和高程控制校核。

管道安装前挖工作坑，工作坑满足安装要求，且使双管身与砂垫层基础均匀接触。

四、季节性施工1）如遇雨天时，沟槽边坡进行防护，沟槽顶部设置截水沟，底部设集水井。

五、质量标准工程名称XXXXXXXXXXXXXX工程工程地址廊坊市广阳区分部名称排水工程分项名称管道安装施工单位XXXXXXXXXXXXXXXXXXXXXXX公司交底日期2024年月日5.1主控项目：5.1.1管道基础1）原状地基的承载力符合设计要求；检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检验报告。

2）砂石基础的压实度符合设计要求或本规范的规定；（压实度要求见下图）检查方法：检查砂石材料的质量保证资料、压实度试验报告。

2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

5.1.2排水管道上设置检查口和清扫口按设计要求。

5.1.3管道支、吊架固定在承重结构上。

固定间距：横管不大于2m；立管不大于3m。

立管底部的弯管处应设支墩或采取固定措施。

埋地管道支座（墩）严禁铺设在冻土和未经处理的松土上。

5.1.4通向室外的排水管道，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口。

5.1.5由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。

5.1.6用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。

立管与排出管端的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。

5.1.7管道灌水试验：其满水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏。

5.1.8水平干管及立管通球试验：通球球径不小于排水管管径的2/3,通球率100%。

5.2一般项目5.2.1排水铸铁管道安装每1m允许偏差才1mm,全长25m以上允许偏差才25mm,立管垂直度每1m允许偏差3mm，全长5m以上允许偏差才15mm。

六、成品保护：1）预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。

七安全文明施工7.1要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场地清。

7.2安装过程中注意安全，清除障碍，进入施工现场带安全帽，高空作业系安全带，任何人不得违章指挥，违章作业。
