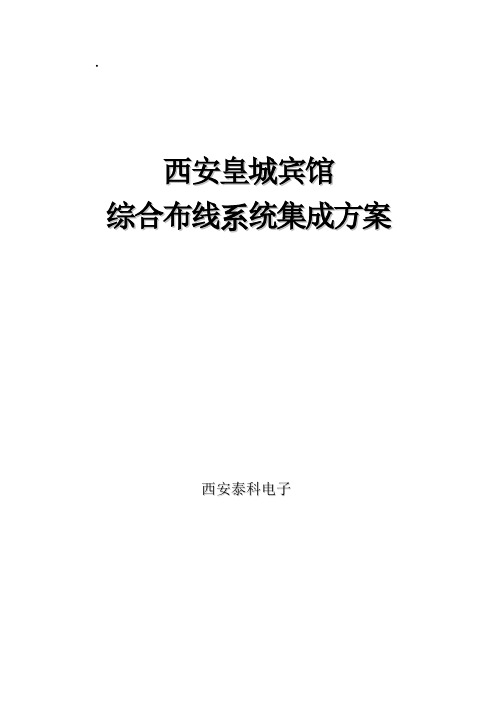

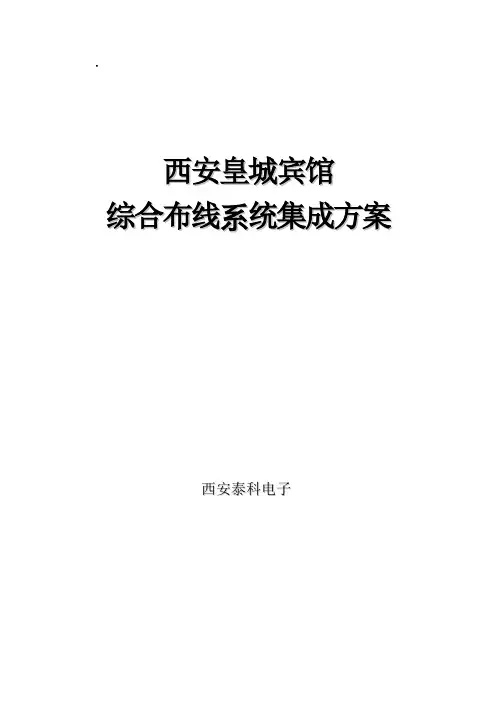

·西安皇城宾馆综合布线系统集成方案西安泰科电子结构化布线方案一、综合布线方案总体设计说明：（1）全楼共一个总配线中心（MDF）,设在一层计算机中心。

（2）每层2个分配线中心（MDF）对每楼层数据进行配线管理；分别设在各楼层的线缆井内；东段和南段称为A区，北段和西段称为B区。

（3）垂直子系统：从中心机房到各楼层分配线中心采用4芯多模室内光纤1000M连接；通过垂直桥架敷设4芯多模室内光纤到各个分配线中心，确保其稳定性和先进性。

（4）水平子系统:从每层的分配线间到终端通过水平（PVC）敷设超五类双绞线连接到终段信息模块，确保先进性和兼容性。

（5）网络用户终端独享100M，可满足视频图象的传输要求。

结构化综合布线结构化综合布线系统设计依据《智能建筑设计标准》GB/T50314-2000；民用建筑线缆标准EIA/TIA570；民用建筑通信管理标准EIA/TIA606；民用建筑通信管理标准EIA/TIA607；国际建筑布线标准IEC/ISO11801；光纤分布式数据接口高速局域网标准ANSIFDDI；综合业务数字网基本数据速率接口标准CCITTISDN；建筑与建筑群综合布线系统设计规范GBT50311-2000；建筑与建筑群综合布线系统工程施工及验收规范GBT50312-2000；《商用建筑线缆标准》EIA/TIA568A；《商用建筑线缆标准》EIA/TIA569；《民用建筑电气设计规范》JGJ/16-92；《建筑设计防火规范》GBJ16-37《工业企业通信接地规范》GBJ79-85大楼通信综合布线系统标准 YD/T926.1-199结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构, 它一般可分为以下几个子系统, 参见下图。

管理子系统垂直干线子系统工作区子系统水平子系统管理子系统设备子系统建筑群子系综合布线系统示意图1.1、工作区子系统(W O R K A R E A S U B S Y S T E M)包括从终端设备出线，到信息插座的整个区域.工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和信息口I/O之间搭桥.各个房间设信息插座，面板采用国际标准面板。

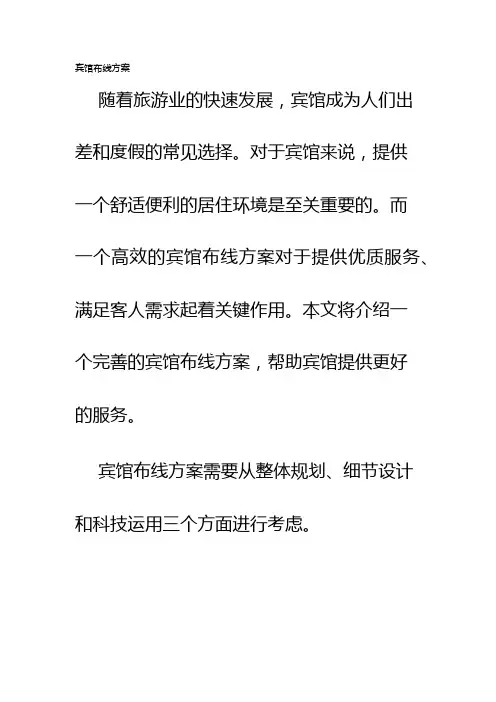

宾馆布线方案随着旅游业的快速发展，宾馆成为人们出差和度假的常见选择。

对于宾馆来说，提供一个舒适便利的居住环境是至关重要的。

而一个高效的宾馆布线方案对于提供优质服务、满足客人需求起着关键作用。

本文将介绍一个完善的宾馆布线方案，帮助宾馆提供更好的服务。

宾馆布线方案需要从整体规划、细节设计和科技运用三个方面进行考虑。

首先，宾馆布线方案的整体规划是确保整个宾馆能够正常运行的基础。

在整体规划中，需要考虑宾馆建筑的结构和布局。

一般来说，宾馆的楼层通常分为客房区、公共区和管理区。

每个区域的电力、网络和通信需求各不相同，因此需要将这些需求考虑在内并进行合理分配。

客房区是宾馆最重要的区域之一，因此需要确保每个客房都能提供稳定的电力和网络连接。

为了实现这一目标，可以采用分布式布线系统，将电线和网络线从客房集中引入到配线架，然后再分布到各个客房。

这种方案可以减少电线和网络线的长度，减少信号衰减，提高电力和网络质量。

公共区域也是宾馆经常使用的区域，如大堂、餐厅、会议室等。

在这些区域中，需要安装适当数量和位置的插座、网络接口和电话接口。

此外，还需要考虑布置摄像头、扬声器和照明设备等设施。

为了避免线缆杂乱，可以采用地面布线系统，将电线和网络线从地面引入到各个设施点。

管理区域通常是宾馆的工作办公区，如前台、办公室和财务部门等。

在这些区域中，需要配置足够的电力插座、网络接口和电话接口，满足员工的工作需求。

另外，还需要考虑安装监控摄像头、入侵报警系统和门禁系统等设备，确保宾馆的安全。

在管理区域的布线设计中，可以采用架空布线系统，将电线和网络线通过天花板或墙壁引入到各个办公区域。

其次，宾馆布线方案的细节设计是确保宾馆每个房间和区域布线合理、美观的关键。

在细节设计中，需要考虑每个插座、开关和接口的位置，以及线缆的隐藏和保护。

为了提高电线和网络线的装饰性，可以选择与墙壁颜色相匹配的插座和开关，或者使用专门的线缆通道进行隐藏。

此外，还需要确保线缆的保护措施，例如使用软管或线槽进行保护，避免损坏和危险。

两淮豪生酒店综合布线方案安徽中科大讯飞信息科技有限公司李家斌1、系统概述随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。

这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界范围蓬勃兴起。

而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。

酒店大楼综合布线系统（PDS）是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。

综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而发展起来的一种整体的、开放的配线系统。

它不仅能为大楼提供电讯服务，还能够提供通信网络服务、安全报警服务、监控管理服务，是现代化大酒店实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。

随着现代通信网络技术的迅速发展，高速以太网、FDDI、ISDN 等的普遍使用。

特别是ATM网的逐步使用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度以及高度的灵活性。

综合布线系统采用模块化设计，易于在配线方面进行扩充和重新配置。

在物理结构上，采用分级的星形结构，以利于数据的采集及信息的传递。

它能以最好的性能价格比来适应未来综合业务数字网（ISDN）和ATM的要求。

UTP是目前综合系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；光纤作为传输介质具有传输速率高、保密性好、扩展性强等优点。

2、需求分析综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含部分无线AP接入点)、酒店视频点播系统和语音系统。

本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）组成。

按招标文件要求工作区子系统有线及无线网络点采用6类UTP线缆，语音水平线缆和酒店VOD点播系统采用5eUTP线缆，光纤到桌面采用四芯万兆多模光纤信息点设置参见《综合布线系统点数表》。

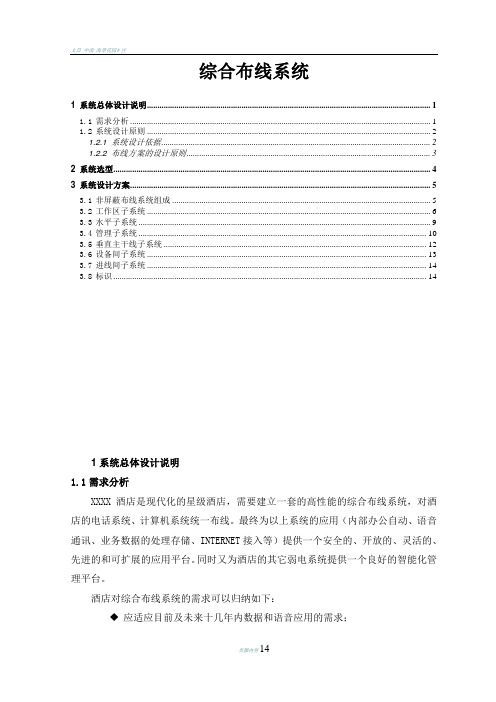

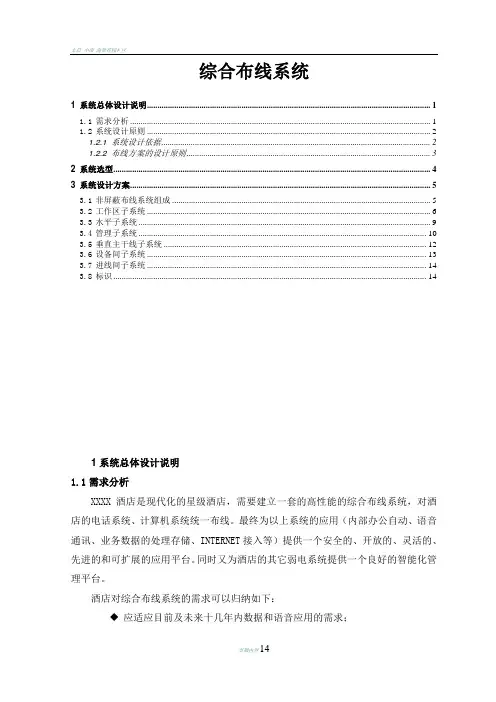

综合布线系统1 系统总体设计说明 (1)1.1需求分析 (1)1.2系统设计原则 (2)1.2.1 系统设计依据 (2)1.2.2 布线方案的设计原则 (3)2 系统选型 (4)3 系统设计方案 (5)3.1非屏蔽布线系统组成 (5)3.2工作区子系统 (6)3.3水平子系统 (9)3.4管理子系统 (10)3.5垂直主干线子系统 (12)3.6设备间子系统 (13)3.7进线间子系统 (14)3.8标识 (14)1 系统总体设计说明1.1需求分析XXXX酒店是现代化的星级酒店，需要建立一套的高性能的综合布线系统，对酒店的电话系统、计算机系统统一布线。

最终为以上系统的应用（内部办公自动、语音通讯、业务数据的处理存储、INTERNET接入等）提供一个安全的、开放的、灵活的、先进的和可扩展的应用平台。

同时又为酒店的其它弱电系统提供一个良好的智能化管理平台。

酒店对综合布线系统的需求可以归纳如下：应适应目前及未来十几年内数据和语音应用的需求；◆应满足酒店通讯中心多业务、多应用的不同需要；◆应满足酒店通讯中心对于安全、保密、高性能的特殊需要；◆应满足未来用户需求增长的需要；◆应具有极高的可靠性，确保系统可靠；◆应能适应酒店行政及办公室布局等变化，结构灵活，管理方便；根据用户需求对智能化系统提出的基本要求和初步设想，我们对综合布线系统进行了概要设计，综合布线子系统是整个智能化系统的重要组成部分，是信息传输的基础设施，因此在综合布线系统规划时将以“统一规划、按需实施、充分预留、经济合理”的原则进行实施。

作为现代化的星级酒店，它必须有高速主干网支撑它的多媒体信号的传输，综合布线系统作为计算机网络的基础设施，就必须为主干网的建设提供必要的支撑。

同时综合布线系统也要为酒店内模拟和数字语音系统、高速及低速的数字传输、办公室电视会议、建筑物中各种弱电信号等信息的传输提供支撑，即支持全部的媒体类型，互连方案和建筑环境，并应用于任何网络结构配置，并提供极其灵活的特性来适应未来应用的变化。

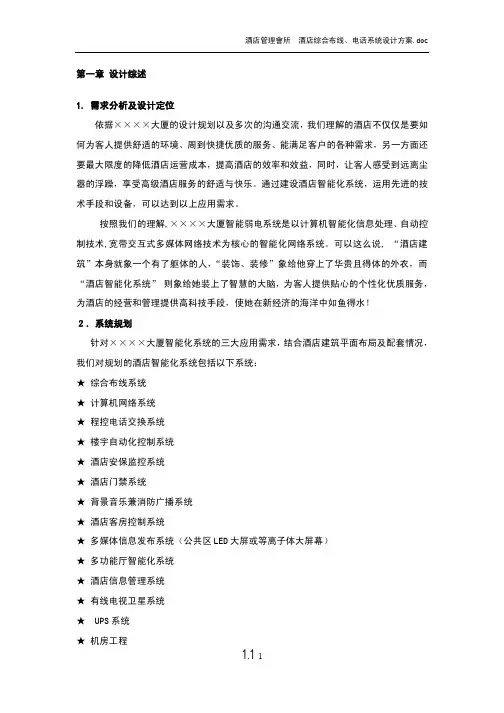

酒店管理會所 酒店综合布线、电话系统设计方案.doc 第一章 设计综述1. 需求分析及设计定位依据××××大厦的设计规划以及多次的沟通交流，我们理解的酒店不仅仅是要如何为客人提供舒适的环境、周到快捷优质的服务、能满足客户的各种需求，另一方面还要最大限度的降低酒店运营成本，提高酒店的效率和效益，同时，让客人感受到远离尘嚣的浮躁，享受高级酒店服务的舒适与快乐。

通过建设酒店智能化系统，运用先进的技术手段和设备，可以达到以上应用需求。

按照我们的理解,××××大厦智能弱电系统是以计算机智能化信息处理、自动控制技术,宽带交互式多媒体网络技术为核心的智能化网络系统。

可以这么说, “酒店建筑”本身就象一个有了躯体的人，“装饰、装修”象给他穿上了华贵且得体的外衣，而“酒店智能化系统”则象给她装上了智慧的大脑，为客人提供贴心的个性化优质服务，为酒店的经营和管理提供高科技手段，使她在新经济的海洋中如鱼得水！２．系统规划针对××××大厦智能化系统的三大应用需求，结合酒店建筑平面布局及配套情况，我们对规划的酒店智能化系统包括以下系统：★ 综合布线系统★ 计算机网络系统★ 程控电话交换系统★ 楼宇自动化控制系统★ 酒店安保监控系统★ 酒店门禁系统★ 背景音乐兼消防广播系统★ 酒店客房控制系统★ 多媒体信息发布系统（公共区LED大屏或等离子体大屏幕）★ 多功能厅智能化系统★ 酒店信息管理系统★ 有线电视卫星系统★ UPS系统★ 机房工程酒店管理會所 酒店综合布线、电话系统设计方案.doc由于各子系统之间存在着大量的接口与联动关系，使得酒店智能化的实现不再是几个或十几个子系统的简单罗列或孤立运行，而是这些系统有机的组合：■子系统之间如BAS与火灾自动报警、安全防范等系统间的联动，安全防范系统与城市110报警指挥中心的联动，公共广播与消防系统的联动等。

综合布线设计方案综合布线设计方案范文（通用12篇）综合布线设计方案篇1一、机房建设的主要内容计算机机房建设的主要内容有以下几个方面：1、机房类型的选择。

2、机房总体布局和设计。

3、机房建设单位的选择。

4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。

5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。

6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。

7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。

8、安全消防工程：电脑中心消防的安装调试。

9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。

10.机房防雷接地系统。

二、电气工程和照明系统技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。

2.1低压配电设计1、技术中心的供电采用三相五线制一类供电系统，既由贵医院配电房将经过切换的市电、柴油发电机电源引入技术中心所在楼层中心机房，再由相关配电柜将电能分配给UPS、计算机系统、网络通讯设备、空调、照明和其他辅助用电设备。

2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的普通设备用三孔标准插座和市电直接供电的检修用五孔标准插座。

3、计算机系统要求电源的电压变化在220V±5%之内，频率变化在50Hz±0.5Hz之内。

4、UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。

5、普通计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时使用。

某酒店是集办公、娱乐、消费、休息为一体的多功能建筑，该楼为混凝土框架结构，共八层，一层为办公室、总服务台、收银台、大堂、大餐厅、控制中心、商务中心、厨房等；二层为餐厅、包房等；三层为棋棋牌室、酒吧；四层为桑拿房、美发厅等；五层至八层为客房。

整个酒店共128个数据信息点和217个语音信息点（其中140个为各个客房的分机线路从每个客房的语音点接入）。

主配线间设在一层的配电房（由甲方指定），分配线间设在六层的配电房，以方便从主配线间引出光纤的接入。

为把酒店建设成一座拥有先进的管理、计算机网络和通讯系统、办公自动化系统等集办公、管理为一体的综合性高科技现代化建筑，根据智能化工程建设总体规划的要求，为全面实现酒店通信自动化，办公自动化的要求，需要建设能够全面支持酒店各智能系统信息传输要求的先进可靠的智能信息传输通道，实现酒店的数据、电话、多媒体视像、会议电视、自动控制信号等的灵活、方便和快速的传输。

而赖以实现这一切传输的最佳手段就是规划好综合布线系统的建设。

企业的运营离不开信息网络系统的支持，因此建设高质量的信息系统是酒店配套设施的重要组成部分。

为了适应网络发展的需要，把酒店内各办公场地融入高速的局域网，给职员提供快速、稳定的计算机网络系统，为此该酒店需要建立一套先进的、完善的结构化综合布线系统，要满足酒店内用户当前的使用需要，又能考虑将来发展的需要，使系统达到配置灵活、易于管理、易于维护、易于扩充的目的，以适应将来上OA系统及宽频网服务的设想，做到主干网络布线和各办公场地水平布线一次到位，并进行综合布线，避免以后重复投资。

本综合布线系统方案规划将从先进可靠、实用合理的原则出发，根据公司业务的实际应用特点，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势，综合应用现代计算机及信息通信方面的最先进技术，提供用户具有长远效益的全面解决方案。

本酒店的综合布线系统将规划建设成：1）具备高速大容量的信息通信传输能力，提供酒店内全方位的业务支持，支持千兆位的宽带计算机网络平台，多媒体音视频平台，楼宇控制、电子保安等现代楼宇智能管理平台等的高速可靠的信息传输；2）提供酒店内部网络和外部宽带业务网络的高速可靠的连接通道，保证楼内各项业务信息的快速交换和处理；3）具有高度可管理性和扩展性，适应酒店面向21世纪的业务发展需要。

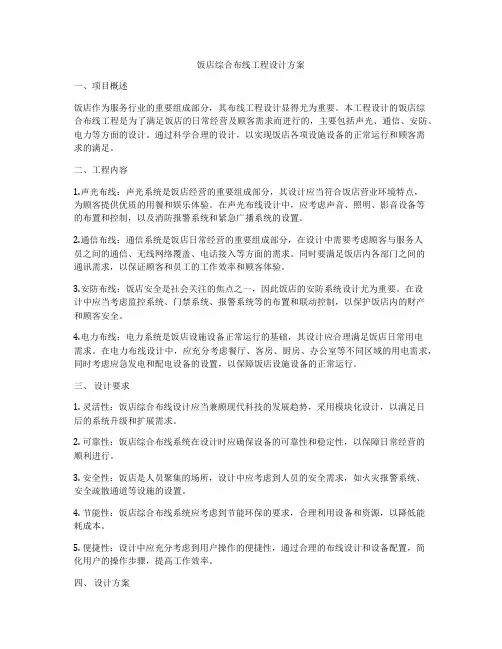

饭店综合布线工程设计方案一、项目概述饭店作为服务行业的重要组成部分，其布线工程设计显得尤为重要。

本工程设计的饭店综合布线工程是为了满足饭店的日常经营及顾客需求而进行的，主要包括声光、通信、安防、电力等方面的设计。

通过科学合理的设计，以实现饭店各项设施设备的正常运行和顾客需求的满足。

二、工程内容1.声光布线：声光系统是饭店经营的重要组成部分，其设计应当符合饭店营业环境特点，为顾客提供优质的用餐和娱乐体验。

在声光布线设计中，应考虑声音、照明、影音设备等的布置和控制，以及消防报警系统和紧急广播系统的设置。

2.通信布线：通信系统是饭店日常经营的重要组成部分，在设计中需要考虑顾客与服务人员之间的通信、无线网络覆盖、电话接入等方面的需求。

同时要满足饭店内各部门之间的通讯需求，以保证顾客和员工的工作效率和顾客体验。

3.安防布线：饭店安全是社会关注的焦点之一，因此饭店的安防系统设计尤为重要。

在设计中应当考虑监控系统、门禁系统、报警系统等的布置和联动控制，以保护饭店内的财产和顾客安全。

4.电力布线：电力系统是饭店设施设备正常运行的基础，其设计应合理满足饭店日常用电需求。

在电力布线设计中，应充分考虑餐厅、客房、厨房、办公室等不同区域的用电需求，同时考虑应急发电和配电设备的设置，以保障饭店设施设备的正常运行。

三、设计要求1. 灵活性：饭店综合布线设计应当兼顾现代科技的发展趋势，采用模块化设计，以满足日后的系统升级和扩展需求。

2. 可靠性：饭店综合布线系统在设计时应确保设备的可靠性和稳定性，以保障日常经营的顺利进行。

3. 安全性：饭店是人员聚集的场所，设计中应考虑到人员的安全需求，如火灾报警系统、安全疏散通道等设施的设置。

4. 节能性：饭店综合布线系统应考虑到节能环保的要求，合理利用设备和资源，以降低能耗成本。

5. 便捷性：设计中应充分考虑到用户操作的便捷性，通过合理的布线设计和设备配置，简化用户的操作步骤，提高工作效率。
