医院-综合布线方案3.3综合布线本工程综合布线系统主要作为医院的计算机网、普通外网及电话语音通信系统的传输介质，同时为其它弱电系统提供一个综合的光纤、数据通信介质。
系统采用6类非屏蔽双绞线整体解决方案。
数据主干线缆端接采用光纤配线架，内外网合用光纤配线架，水平线缆端接采用模块化配线架；语音主干线缆端接采用110型配线架，水平线缆端接采用模块化配线架，可轻易数据点及语音点互换。
3、系统定位与设想思路3.3.1、系统定位本项目综合布线系统的定位是通过为用户选择具有多年以上的综合布线产品制造经历，产品质量保证及终身系统应用保证为20年或以上，而且其制造的综合布线系统产品取得XXX 等国际或者国内第三方尝试室的基于TIA/EIA-568B.2-1或ISO（2002）六类标准的认证测试的国际名牌产品为用户提供一套技术先辈、性能优越、平安牢靠、通信流量的综合布线系统。
3.3.2、设想思路本项目结构化综合布线系统设计思路主要以技术先进、性能优越、安全可靠、通信流量大为原则。
首先要求系统能满足日常及今后业务的需求，可靠地保证高速的数据及语音传输；同时要使系统具有足够的裕量，为日后各种设备和人员的扩充做准备；另外还需要具备良好的兼容性，保证可以连接不同的设备。
采用高速多模光纤做为传输主干：为了满足本项目高速信息通信的需要，结合建设单位的系统需求，本系统采用高速的多模光纤作为电脑网络传输主干，采用三类大对数电缆作为话音主干。
系统管理采用二层管理的方式，使整个系统可以灵活运用。
整个系统采用星型连接方式，通过中央机房MDF和楼层配线间IDF进行操作管理。
采用话音数据一体化的布线系统：为保证本项目布线系统的高速传输性能，适应未来话音数字化、图象数字化传输的需求，方便系统的维护，系统设计把话音和数据进行一体化考虑，从而建立完全数字化的网络布线。
3.3.3、系统总体技术要求1）系统必须吻合国际标准TIA/EIA-568B.2-1，EN和ISO：2002对六类铜缆布线及各子系统的规定。
医院综合布线设计的方案医院综合布线设计是为了满足医院内部各种信息传输、通信、监控等需求而进行的一项工程设计。
医院综合布线设计的方案应考虑到医院的特殊需求，包括对网络、通信、灯光、安防等的要求，以及患者、医护人员的实际使用情况。
以下是一个关于医院综合布线设计的方案，包括布线的要求、布线的组织结构和具体实施方案等。
1.布线的要求1.1网络布线要求：医院需要建立一个高速、稳定的网络系统，以支持医院的各项业务。
网络布线应采用双绞线和光纤混合布线方式，覆盖各科室、诊疗区和护理区等区域。
1.2通信布线要求：医院需要建立一个完善的内部通信系统，以方便医护人员之间的沟通。
通信布线应覆盖各科室、护理站和诊疗区等区域。
1.3灯光布线要求：医院需要建立一个高效的灯光控制系统，以提供适宜的照明环境。
灯光布线应覆盖各病房、手术室和门诊区等区域。
1.4安防布线要求：医院需要建立一个完善的安防系统，以保护医院内部的安全。
安防布线应覆盖医院的入口、走廊和重要区域。
2.布线的组织结构2.1主干布线：主干布线是连接各个分布区域的主要线路，一般采用多模光纤布线方式，以满足高速传输的需求。
2.2水平布线：水平布线是连接主干布线和终端设备的线路，一般采用双绞线布线方式，以满足终端设备的通信需求。
2.3终端设备布线：终端设备布线包括网络设备、通信设备、灯光设备和安防设备等，需要根据实际需求进行布线。
3.具体实施方案3.1网络布线实施方案：将医院内的各个科室、区域通过双绞线和光纤进行连接，每个科室设置一个网络机柜，通过网络交换机连接到主干光纤上。
3.2通信布线实施方案：在医院内的各个位置设置通信插座，通过双绞线连接到通信机柜上，通过交换机实现医护人员之间的通信。
3.3灯光布线实施方案：将医院内的各个病房、手术室和门诊区设置照明插座，通过控制面板进行灯光的调节和控制。
3.4安防布线实施方案：在医院的入口、走廊和重要区域设置安防摄像头，通过网络连接到安防监控中心进行监控和管理。
第1章综合布线系统1系统概述XX医院综合楼项目综合布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。
在设计中需考虑以下需要：考虑维护与操作的可行性，满足语音、数据业务传输的需求，且兼顾到相当长的一段时间内业务扩展的需要。
布线系统建议采用国际标准建议的分层星型拓扑结构，提高系统的容错性。
考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。
系统应能满足灵活应用的要求，即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。
语音数据均采用cat.6/ class E标准布线，可实现互换。
为了满足的需求，本综合布线系统方案设计遵循以下原则：※兼容性：这是结构化布线系统的首要特性，兼容性是指其设备可以用于多种系统中的性能。
由于结构化布线接口采用标准化设计，可支持不同厂家、不同类型的设备。
※开放性：结构化布线系统使用开放式体系结构，符合国际上流行的标准。
系统对国际上所有著名的厂商的产品开放，提供一个开放的硬件平台。
※扩展性：设计时必须考虑系统的可扩展性，避免院方以后需要升级造成不必要的设备浪费。
※可靠性：采用高品质的材料和组合压接方式构成一套高标准的信息通道。
所有的器件均通过ISO认证，每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能，以保证传输质量。
布线系统全部采用星型物理拓扑结构，点到点的连接，任何一条线路的故障都不影响其他线路的运行，同时也为线路维护和故障检修提供了极大的方便，从而保证了系统可靠的运行。
※先进性：综合布线系统应用极具弹性，采用双绞线或双绞线与光缆混合布线方式，构成一套合理的、完整的布线系统。
所有布线均采用世界上最新的通信标准。
信道连接符合B-ISDN设计标准，按八芯双绞线配置。
※经济性：综合布线过程对各种线缆统一规划、统一施工安装的过程，减少了不必要的重复布线、重复施工，节约了线材，节省了人工，从整体上讲节省了投资，提高了效益。
目录综合布线系统 (1)1 系统概述 (1)2 系统规划 (1)3 设计依据 (2)4 设计原则 (2)5 系统设计 (3)5.1 工作区子系统 (3)5.2 水平布线子系统 (4)5.3 管理子系统 (4)5.4 干线子系统 (5)5.5 设备间子系统 (6)5.6 建议品牌 (7)6 点表 (7)综合布线系统1系统概述综合布线系统是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统。
黑龙江省XX医院座落于松嫩平原腹地XX市中心，是XX市地区最大的一家三级甲等综合性医院。
医院始终坚持以“救死扶伤为己任”，医院肩负着XX市地区536万人民的健康，更肩负医疗、科研、教学及培训的重任。
医院现有床位600余张，医疗设备齐全，科室齐全，拥有一流的人才、一流的技术设备、一流的管理、一流的服务。
XX医院门诊楼内综合布线系统采用星型拓扑结构，分为医疗管理信息系统（内部办公网）、办公自动化子系统（外部网络系统）两部分，本次综合布线系统共设计内部数据点1161个，外网数据点813个，磁卡电话点29个，语音点1390个，预留无线点16个。
2系统规划整个XX医院综合楼的综合布线系统可分为：工作区子系统、水平布线子系统、主干布线子系统、管理子系统和设备间子系统。
本布线系统为星型拓扑结构，系统设计为六类结构化布线系统。
水平子系统全部采用6类非屏蔽双绞线，语音垂直主干采用3类25对大对数，数据垂直主干采用室内6芯多模光纤。
综合布线各子系统设计如下：工作区子系统：房间采用墙面型插座方式，外网、内网数据点，语音点均采用六类非屏蔽模块。
水平子系统：外网水平系统采用六类非屏蔽双绞线，语音、外网数据采用六类非屏蔽双绞线。
管理间子系统：在管理间，语音水平及垂直干线均采用110型100对配线架，外网、内网数据水平分别采用非屏蔽、屏蔽24/48口快接式配线架，外网、内网数据垂直干线均采用24口机柜式光纤配线架，内外网完全物理隔离。
医院综合布线系统的设计方案解决方案电力医院综合布线系统（PDS）是现代化“信息高速公路”在大楼的延伸。
在本方案中，考虑到高端的计算机网络和数字监控系统，综合布线选用耐克森综合布线系统产品构架整个布线网络综合布线系统以支持电力医院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。
电力医院医疗综合大楼综合布线系统是一个高标准的布线系统，按6类标准设计实施。
需求分析作为智能建筑不可或缺的物理基础，电力医院医疗综合大楼的综合布线系统将为整群建筑提供高性能的数据和语音通信，支持、数据、图文、图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求；可实现资源共享、综合信息数据库管理、电子、放射科信息系统RIS、自助挂号及导医系统、医学影像存储与传输系统PACS、医院检验管理系统LIS、报表处理、医院财务管理系统HFS等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型的、部通讯终端等设备。
整个综合布线系统具备开放性、灵活性和可扩性，充分满足各大楼之间和各大楼部及与外界的信息交流需要。
系统组成综合布线系统一般可划分六个子系统：工作区子系统：由终端设备连接到信息插座的连线组成，它包括信息插座、跳线；水平布线子系统：是干线子系统延伸到用户工作区的部分；管理子系统：由交连、互连与I／O组成；干线子系统：从主机房辐射到管理子系统的部分；设备间子系统：由设备间中电缆、连接器等硬件组成；建筑群子系统：是将一个建筑物中的电缆延伸到另外一个建筑物的通信设备上的一部分。
系统设计5.1、系统概述随着VoIP、VOD点播，视频会议、动态数据库访问等新兴高端应用在桌面的普遍运用，对综合布线系统要求越来越高，需要支持更高带宽的应用和更快速高效的性能。
随着IEEE802.3an 10GBASE-T标准的推出，将万兆时代正式推到人们面前。
本次综合布线系统总体设计如下：（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。
医院网络综合布线设计方案医院网络综合布线设计方案一、项目概述医院网络综合布线设计方案旨在为医院提供高效、稳定、安全的网络环境，为医院内各种医疗设备、信息系统等提供可靠的网络连接和数据传输保障。
二、整体设计思路1. 网络架构设计：采用三层网络架构，包括核心层、汇聚层和接入层，提供弹性扩展和高可靠性。
2. 接入层设计：为医疗设备和办公设备提供网络接入口，使用双绞线布线，采用交换机进行接入并提供VLAN隔离，保障设备安全与数据传输速率。
3. 汇聚层设计：用于连接接入层和核心层，采用聚合链路技术提高网络带宽，使用交换机进行网络聚合和隔离，提供高可用性和故障恢复能力。
4. 核心层设计：连接汇聚层和数据中心，使用高性能的三层交换机进行网络互连和流量调度，提供高稳定性、高可靠性和高安全性，满足医院大数据处理要求。
三、技术细节设计1. 网络布线：根据医院的具体情况进行布线规划，采用双绞线布线技术，保证网络传输速率和稳定性。
2. 网络设备选择：根据医院的需求和容量要求选择高性能的交换机、路由器和防火墙等设备，确保网络的负载均衡和安全性。
3. VLAN隔离：根据医院的需求和数据传输的特点，进行VLAN隔离设计，将不同类型的设备和数据流隔离开，确保网络的安全性和稳定性。
4. 网络备份和恢复：在核心层和汇聚层之间设置冗余链路和备份设备，实现网络的故障恢复和高可用性。
5. 室内覆盖：根据医院的具体情况，设计无线AP的布置和覆盖，提供无线网络覆盖和接入。
四、安全设计1. 防火墙设置：在医院网络边界处设置防火墙，对外部网络进行保护，确保医院内部网络的安全性。
2. 网络监控：采用网络监控系统对整个医院网络进行实时监控，及时发现并阻止潜在的安全威胁。
3. 数据加密：对医院内部的敏感数据进行加密处理，保障数据的机密性和完整性。
五、项目实施计划1. 项目启动：确定项目目标和需求，成立项目团队。
2. 设计方案编制：根据医院的具体情况进行网络设计和布线方案编制。

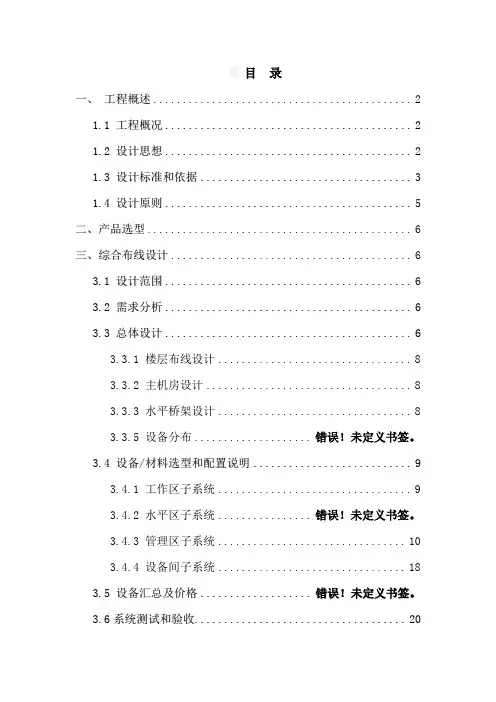

目录一、工程概述 (2)1.1工程概况 (2)1.2设计思想 (2)1.3设计标准和依据 (3)1.4设计原则 (5)二、产品选型 (6)三、综合布线设计 (6)3.1设计范围 (6)3.2需求分析 (6)3.3总体设计 (6)3.3.1 楼层布线设计 (8)3.3.2 主机房设计 (8)3.3.3 水平桥架设计 (8)3.3.5 设备分布.................... 错误！未定义书签。
3.4设备/材料选型和配置说明 (9)3.4.1 工作区子系统 (9)3.4.2 水平区子系统................ 错误！未定义书签。
3.4.3 管理区子系统 (10)3.4.4 设备间子系统 (18)3.5设备汇总及价格...................错误！未定义书签。
3.6系统测试和验收 (20)一、工程概述1.1工程概况XXXXXX新办公大楼位于XXXXXX市区，是XXXXXX新建的集门诊、住院、办公为一体的综合性大楼。
建筑体包含地面12层、地下1层。
根据XXXXXX新办公大楼建设规划的要求，结合本大楼业主的行业背景、建筑用途等基本情况，信息化建设具有特殊的含义，为所有基本配套设施中的重中之重！为满足企业对通讯自动化(CA)、办公自动化(OA)等系统的信息传输的需求，在布线方面要求具有高度灵活性、可靠性及综合性，并且要求易扩容、应面向未来的发展及方便维护和管理。
信息化的规划设计体现纯净、理性、优雅、现代化的理念。
信息化建设以弹性扩展为原则，使信息化可持续发展。
1.2设计思想综合布线系统是中医院信息系统的基础，也关系到其它相关部分功能的实现，因此综合布线系统的设计思路：要求具有先进性、开放性、灵活性、可靠性、冗余性，使用灵活、扩充方便、管理简便、维护容易的高标准布线系统，在可以控制的成本之下保持一定时期的先进性。
开放性：在结构上真正实现开放，可满足将来各种联网及通信要求等。
先进性：采用极富弹性的布线概念，所有布线设计均采用世界最新通讯标准，所有信息通道均按国际布线标准采用八芯配置，通过双绞线最大速率可达千兆，为将来的发展提供了足够的容量。
医院综合布线设计方案一、项目背景随着医院数字化的进一步推进，医院综合布线的设计变得越来越重要。
综合布线是指在医院内部建筑物内进行的一种通信线路的建设，包括数据、语音、视频、安防等各类信号的传输，以满足医院各个科室之间的信息互通和管理需求。
本方案旨在设计一个适用于医院环境的可靠、高效的综合布线系统，满足医院内部信息传输和管理的要求。
二、设计原则1.通用性设计应考虑各种信号传输需求，包括数据传输、语音传输、视频传输、安防等，并能适应医院后续的发展需求。
2.可扩展性设计应具备良好的可扩展性，以适应医院未来的变化和扩张的需求。
3.可靠性设计应采用可靠的设备和材料，确保系统的稳定运行和信号的高质量传输。
4.安全性设计应充分考虑医院的特殊需求，保证数据的安全传输和保护。
5.管理方便性设计应考虑到后期系统的管理和维护，使之变得方便和高效。
三、设计方案1.布线结构本方案采用星形布线结构，以确保任何一个设备故障不会影响整个系统的运行。
主干线路采用光缆作为传输媒介，以满足大数据量和长距离传输的需求。
支线路采用双绞线，以满足数据和语音的传输需求。
2.设备选型（1）主干线路设备主干线路设备选用高品质的光纤交换机和光纤接入设备，以满足高速、高质量的数据传输需求。
（2）支线路设备支线路设备选用高速交换机和双绞线配线架，以满足各类信号传输需求，包括数据、语音、视频等。
（3）安防设备安防设备选用高清晰度摄像头和安防监控系统，以确保医院内部的安全。
3.路由规划在设计综合布线时，需要考虑到医院内各个科室之间的布线需求。
将医院内部划分为不同的区域，根据各个区域的实际需求进行布线规划，并确保各个区域之间的通信连通。
4.线缆选择（1）主干线路选用单模光缆，以满足长距离传输和大数据量传输的需求。
（2）支线路选用高质量的双绞线，以满足数据和语音传输的需求。
（3）安防设备选用安全传输的线缆，并且保证线缆的可靠性和稳定性。
5.机房设置6.管理系统综合布线系统应配备合适的管理软件，实现对系统的实时监控和管理。

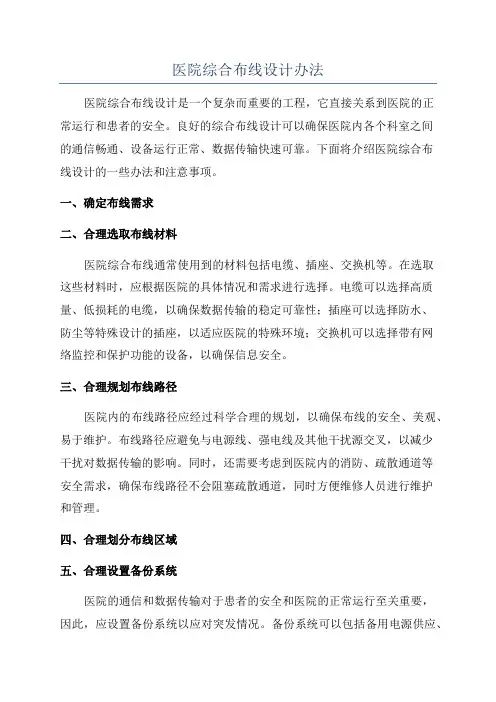

医院综合布线设计办法医院综合布线设计是一个复杂而重要的工程，它直接关系到医院的正常运行和患者的安全。
良好的综合布线设计可以确保医院内各个科室之间的通信畅通、设备运行正常、数据传输快速可靠。
下面将介绍医院综合布线设计的一些办法和注意事项。
一、确定布线需求二、合理选取布线材料医院综合布线通常使用到的材料包括电缆、插座、交换机等。
在选取这些材料时，应根据医院的具体情况和需求进行选择。
电缆可以选择高质量、低损耗的电缆，以确保数据传输的稳定可靠性；插座可以选择防水、防尘等特殊设计的插座，以适应医院的特殊环境；交换机可以选择带有网络监控和保护功能的设备，以确保信息安全。
三、合理规划布线路径医院内的布线路径应经过科学合理的规划，以确保布线的安全、美观、易于维护。
布线路径应避免与电源线、强电线及其他干扰源交叉，以减少干扰对数据传输的影响。
同时，还需要考虑到医院内的消防、疏散通道等安全需求，确保布线路径不会阻塞疏散通道，同时方便维修人员进行维护和管理。
四、合理划分布线区域五、合理设置备份系统医院的通信和数据传输对于患者的安全和医院的正常运行至关重要，因此，应设置备份系统以应对突发情况。
备份系统可以包括备用电源供应、备份通信线路、数据自动备份等。
这样即使出现了故障，也能够保持医院内的通信畅通和数据的完整性。
六、合理进行布线测试综上所述，医院综合布线设计是一个科学而复杂的工程，需要充分考虑医院的特殊需求和环境。
合理的布线设计可以确保医院内部通信畅通、设备正常运行，为医疗服务提供强有力的支持。

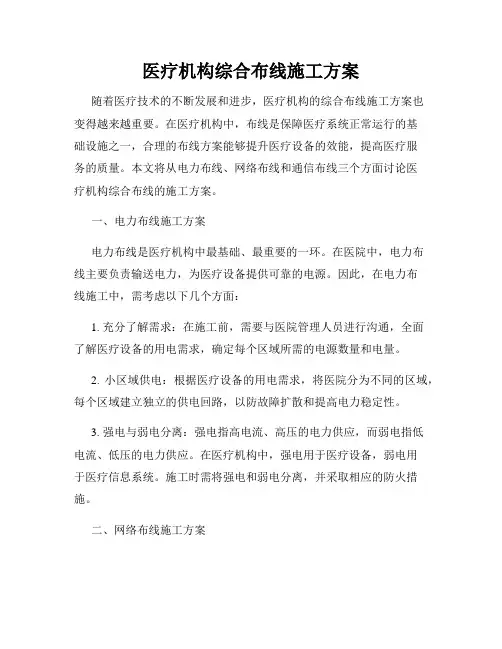

医疗机构综合布线施工方案随着医疗技术的不断发展和进步，医疗机构的综合布线施工方案也变得越来越重要。
在医疗机构中，布线是保障医疗系统正常运行的基础设施之一，合理的布线方案能够提升医疗设备的效能，提高医疗服务的质量。
本文将从电力布线、网络布线和通信布线三个方面讨论医疗机构综合布线的施工方案。
一、电力布线施工方案电力布线是医疗机构中最基础、最重要的一环。
在医院中，电力布线主要负责输送电力，为医疗设备提供可靠的电源。
因此，在电力布线施工中，需考虑以下几个方面：1. 充分了解需求：在施工前，需要与医院管理人员进行沟通，全面了解医疗设备的用电需求，确定每个区域所需的电源数量和电量。
2. 小区域供电：根据医疗设备的用电需求，将医院分为不同的区域，每个区域建立独立的供电回路，以防故障扩散和提高电力稳定性。
3. 强电与弱电分离：强电指高电流、高压的电力供应，而弱电指低电流、低压的电力供应。
在医疗机构中，强电用于医疗设备，弱电用于医疗信息系统。
施工时需将强电和弱电分离，并采取相应的防火措施。
二、网络布线施工方案在现代医疗机构中，网络布线是十分关键的一环。
它不仅用于医疗信息系统的传输，还用于实现医生与患者的互动和医疗设备之间的通信。
因此，在网络布线施工中，需考虑以下几个方面：1. 光纤布线：光纤作为网络传输的主要媒介，具有高带宽、低延迟和抗干扰等优势。
在医疗机构中，应优先采用光纤布线，以满足高速、稳定的数据传输需求。
2. 分级布线：根据不同区域的网络需求，将医疗机构划分为多个层级，每个层级建立独立的网络。
这样可以降低网络拥塞和提高网络传输效率。
3. 网络安全：医疗机构的网络数据涉及患者隐私和医疗机构的重要信息，因此，在网络布线施工中，需采取严格的网络安全措施，包括防火墙、入侵检测系统等。
三、通信布线施工方案通信布线在医疗机构中主要用于实现医患之间的语音、数据和视频的传输。
合理的通信布线方案能够提高医护人员之间的协作效率，提升患者的就医体验。
一.综合布线部分第一章：项目概述安仁县第一人民医院位于郴州市安仁县境内，为一家二甲型综合医院，此次综合布线工程只对数据进行布线，包含门诊楼，急诊医技楼，行政办公楼，以及住院楼，放射楼，隔离区的整改布线。
共包含378个数据点。
其中门诊楼新布线132个，急诊医技楼新布线151个。
行政办公楼新布线91个。
其他各处4个。
第二章：工程范畴本综合布线系统主要完成郴州市安仁县第一人民医院综合布线系统的设计、供货、项目管理、工程施工、安装、测试、配合其他相关系统试运行、文档移交及售后服务工作，并按上述顺序于项目进行过程中移交相关文件资料；包括综合布线系统所有线槽桥架，镀锌钢管的敷设施工内容。
综合布线与BAS/SAS等子系统采用不同的线管、线槽，以便于维护管理，线管/线槽要求按照综合布线相关规范限制穿线数量，并预留必要容量以便于将来系统扩展需求。
第三章设计原则集成化原则，选择高度集成的设备，便于控制、管理和维护。
模块化原则，在软、硬件上都采用商业化、通用化、模块结构的设备，使系统具有较强的扩展能力。
可靠性原则，所选设备应具备抵御环境影响的能力；工作稳定可靠，并能适应室内、外昼夜全天候工作。
高的性能价格比遵循实事求是、先进、可靠、节约、后期服务体系完善的原则。
兼容性和联动性。
第四章设计依据《智能建筑设计标准》（GB/T50314-2000）《智能建筑工程质量验收规范》（GB50339-2003）《建筑与建筑群综合布线系统工程设计规范》 (GB30511-2007)《民用建筑电气设计规范》（JBJ/T16-92）《商务建筑电信布线标准》(ANSI EIA/TIA 568A)以及招标书上的要求第五章系统总体设计5.1. 系统设计综述本工程采用数据主单模光纤，水平布线采用六类同一布线的配置解决方案，此系列配置具有较高的性能价格比，同时系统应用也具有互换性，对于高速网络、语音、多媒体等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化发展需求。
医院的综合布线方案1. 简介医院是一个复杂的机构，涉及到众多科室和部门之间的协作和信息交流。
综合布线方案是指在医院内部搭建一套高效可靠的通信和数据传输基础设施，以支持医院的正常运作。
一个好的综合布线方案能够满足医院各个科室在通信和数据传输方面的需求，提供高速、稳定、安全的网络环境，为医院的信息化建设提供有力支持。
本文将介绍医院综合布线方案的选取与实施，以及一些值得注意的问题。
2. 综合布线方案的选取2.1 需求调研在选择综合布线方案之前，首先需要进行需求调研。
了解医院各个科室和部门之间的协作方式、通信需求以及数据传输需求，以确定所需的网络设备和布线类型。
2.2 布线类型在医院综合布线方案中，常见的布线类型有铜缆和光纤。
根据不同的需求，可以选择适合的布线类型。
铜缆布线适用于短距离传输和低带宽需求，具有成本低、安装简单的优点。
而光纤布线适用于长距离传输和高带宽需求，具有抗干扰性强、传输速度快的优点。
根据医院的具体需求和预算情况，可以选择合适的布线类型。
2.3 网络设备医院的综合布线方案中，网络设备是非常重要的一部分。
常见的网络设备包括交换机、路由器、服务器等。
交换机是一个用于连接计算机网络设备的设备，它能够实现各个设备之间的数据交换和通信。
路由器用于连接不同的网络，实现数据包的转发和路由选择。
服务器是存储和提供各种服务的计算机设备。
根据医院的规模和需求，选择适当的网络设备，以满足医院的通信和数据传输需求。
2.4 安全性考虑由于医院涉及到大量敏感的病人和医疗信息，安全性是综合布线方案中需要重点考虑的问题。
在综合布线方案中，除了使用安全性较高的网络设备和布线材料外，还可以考虑使用防火墙、入侵检测系统等安全设备，以确保医院的网络环境安全可靠。
3. 综合布线方案的实施3.1 布线规划在实施综合布线方案之前，需要进行布线规划。
根据医院的平面图和需求调研结果，确定各个科室的布线需求，以及布线材料和设备的位置安排。
医院综合布线设计方案医院综合布线设计方案为了满足医院日常运营和各种医疗设备的使用需求，需要对医院进行综合布线设计。
下面是一份医院综合布线设计方案。
一、设计原则1. 整体布线设计要满足通信、电力及其他设备的运行需求。
2. 布线系统要满足医院信息化建设和数字化管理的要求。
3. 布线系统要满足未来的扩展需求。
二、布线系统结构1.网络布线：采用星型拓扑结构，以配线架为中心，通过铜缆和光缆相连，形成网络骨干。
2. 电力布线：采用环形布线结构，主干线路和支路线路分开布置，以确保电力供应的可靠性。
三、布线设备选择1. 铜缆：采用Cat5e或Cat6铜缆，以支持高速率的数据传输。
2. 光缆：采用单模光纤，以支持长距离的数据传输，确保网络的稳定性和可靠性。
3. 交换机：选用可靠稳定的品牌交换机，以提供高速、高带宽的网络连接。
4. 配线架：选择满足医院需求的配线架，具有良好的扩展性，方便管理。
5. 其他设备：根据医院的具体需求，选择合适的服务器、路由器、防火墙等设备。
四、布线系统规划1. 机房布置：医院应设立独立的机房，用于安装网络设备和服务器，机房应具备良好的通风、温湿度控制等条件。
2. 配线架布置：配线架应布置在机房中心位置，方便管理和维护。
医院不同楼层的配线架通过垂直布线进行连接。
3. 楼层布线：每个楼层都应有独立的分布式布线节点，通过水平布线与机房相连。
不同科室的网络连接需求通过水平布线实现。
4. 医疗设备布线：医院各种医疗设备的布线应有独立的通路，与网络和电力布线相分离，以确保医疗设备的正常使用。
五、安全保护措施1. 防雷措施：机房应配备合适的防雷设备，如避雷针、防雷接地等，以保护设备免受雷电侵害。
2. 防火措施：机房应配备自动灭火系统，并设置合适的火灾报警设备，定期进行消防演练，以确保机房安全。
3. 网络安全：医院应配备防火墙和入侵检测系统，保护网络安全，防止黑客攻击和病毒侵扰。
六、运维管理1. 布线管理：医院应建立布线管理规范，对布线系统进行定期巡检和维护，确保布线系统的正常运行。
医院综合布线设计方案要求1.高效性：医院综合布线应考虑到医院各部门之间的快速通信和信息传输需求，确保医院员工能够随时随地获取所需信息。
为实现高效性，可以考虑采用高速数据传输技术，如光纤布线和千兆以太网等。
2.可靠性：医院布线系统需要具备高可靠性，以确保长时间运营及数据传输的稳定。
为此，可以选择采用双路备份方案，确保一旦条线路出现故障，备用线路能够立即接管。
3.扩展性：医院作为一个机构，需要不断发展和扩大规模。
因此，布线方案应具备良好的扩展性，以方便后期的系统升级和扩容。
在设计布线时，可以合理规划预留备用的网络端口和电缆线路。
4.安全性：医院的网络中往往涉及到大量的患者和敏感信息，安全性是一个非常重要的考虑因素。
设计方案应包括网络隔离和防火墙等安全措施，以保护敏感数据的安全。
5.标准化：医院综合布线设计方案需要符合国内相关的标准和规范，如《医院建设标准》和《多媒体通信网设备布线规范》等。
同时，还需要考虑未来可能出现的新标准和技术方案。
6.灵活性：医院内部布线方案应尽可能灵活，以应对不同科室之间布线需求的差异。
为此，可以采用模块化的设计方案，使得局部布线可扩展和调整。
7.良好的空间规划：医院的空间通常都比较有限，因此布线方案需要综合考虑空间利用效率和布线技术可行性。
可以采用嵌入墙壁或地面的布线技术，以节约空间，并保持医院环境的整洁和美观。
8.合理的成本控制：医院综合布线设计方案需要兼顾性能和成本。
在设计中应合理选择设备和材料，确保在满足性能要求的同时，控制总成本。
综上所述，医院综合布线设计方案要求高效、可靠、扩展性强、安全、标准化、灵活、空间规划合理且在成本可控范围内。
只有满足这些要求，才能为医院提供优质的网络通信和信息传输服务，提升医疗服务质量和患者满意度。
二院综合布线系统施工方案一、前言在建设二院的综合布线系统中，施工方案的制定尤为重要。
本文将针对二院的需求特点和环境条件，提出综合布线系统的施工方案，确保系统能够高效运行和稳定可靠。
二、需求分析二院的综合布线系统需要满足大量医疗设备、信息设备和办公设备的联接需求。
在保证各设备正常运行的情况下，还需要考虑系统的扩展性和可维护性。
三、施工方案设计1. 布线规划根据二院的地理情况和建筑结构，确定主干线路和分支线路的布置方案。
主干线路应尽量减少弯曲，分支线路要根据不同区域的设备布局合理安排。
2. 线缆选择根据设备的传输要求和安全规范，选择符合要求的优质线缆进行布线，保证信号传输的稳定性和可靠性。
3. 节能设计在布线过程中，考虑线缆的绕组方式和线路的走向，尽量减少线缆长度和连接点，降低系统的能耗。
4. 安全保障为了保证系统的安全性，应合理安装线缆固定装置和防护设施，避免线缆损坏或被破坏，确保系统运行的稳定性。
四、施工流程1. 前期准备工作制定详细的施工计划和方案，确定施工人员分工和工期安排，准备所需设备和材料。
2. 实施施工按照布线规划，逐步实施主干线和分支线路的铺设和连接工作，保证每个接口的连接正确无误。
3. 质量检验完成布线后，对整个系统进行质量检验和测试，确保系统各部分功能正常。
4. 系统调试对系统进行调试和优化，保证系统能够稳定运行，并进行数据备份和恢复测试。
五、总结二院综合布线系统的施工方案涉及多方面的因素，需要综合考虑设备需求、安全性和可维护性等因素。
通过科学合理的规划和实施，可以确保系统的顺利建设和运行，为医院的信息化建设提供有力支持。
第1篇一、项目概述随着信息技术的飞速发展，医院信息化建设已成为提高医疗服务质量、提升医院管理水平的重要手段。
本方案旨在为某医院提供一套全面、高效、安全的综合布线系统，以满足医院信息化建设的需要。
二、项目背景1. 医院信息化需求：医院各部门对信息化建设的需求日益增长，包括门诊、住院、医技、行政等，对网络通信的需求也越来越高。
2. 现有网络问题：医院现有网络存在布线不规范、带宽不足、网络不稳定等问题，已无法满足医院信息化发展的需求。
3. 综合布线系统的重要性：通过建设一套完善的综合布线系统，可以解决现有网络问题，提高网络性能，为医院信息化建设提供坚实的基础。
三、设计原则1. 实用性：系统设计应满足医院实际需求，兼顾未来发展。
2. 可靠性：系统应具有高可靠性，保证网络稳定运行。
3. 可扩展性：系统应具有良好的可扩展性，适应医院未来发展。
4. 安全性：系统应具备较高的安全性，防止数据泄露和网络攻击。
5. 经济性：在满足需求的前提下，力求成本合理。
四、系统设计1. 网络架构：采用星型拓扑结构，核心交换机位于医院数据中心，接入交换机位于各楼层，终端设备通过水平布线连接至接入交换机。
2. 布线类型：- 水平布线：采用六类非屏蔽双绞线（UTP），满足1000Mbps以太网速率要求。
- 垂直布线：采用多模光纤，传输距离可达300米，保证高速数据传输。
- 特殊区域布线：如手术室、重症监护室等，采用屏蔽双绞线或光纤，提高抗干扰能力。
3. 设备选型：- 核心交换机：选择高性能、高可靠性的交换机，如华为S5700系列。
- 接入交换机：选择适用于不同楼层、不同区域的交换机，如华为S5710系列。
- 光纤收发器：选择适用于光纤传输的收发器，如华为SFP模块。
- 终端设备：根据实际需求选择电脑、服务器、网络打印机等。
五、施工方案1. 施工准备：- 施工人员：组织专业施工队伍，包括项目经理、技术负责人、施工人员等。
- 施工材料：准备六类UTP线、光纤、线槽、桥架、接头等施工材料。
综合布线系统1、概述在招标文件公布的技术要求中，综合布线系统参考品牌布线：MMC(进口)、罗森伯格（进口）、Siemon（进口）、耐克森（进口）等同档次其他品牌。
我方在深入研究医院信息化使用要求和各品牌的市场服务情况后，决定采用耐克森等来以搭建全新的数字医院（Digital Hospital）的现代化管理。
耐克森布线提供20年质量保证体系20年产品质量保证，20年系统性能保证。
耐克森是全球电缆行业的领导者。
其工业生产分布在30多个国家，商务机构遍及世界各地。
全球拥有雇员22,800名，2007年销售收入达74亿欧元。
耐克森是巴黎股市的上市公司。
耐克森公司自八十年代中期进入中国市场，产品及服务广泛地应用于中国的造船工业（船用电缆），铁路及地铁（机车车辆电缆），核电站（核电电缆），航天航空（高温导线及通讯），物料搬运（港机电缆），电信设备及通信网络(通信电缆)，建筑楼宇（综合布线系统），电力网络建设（高压电/海缆，及中、高压附件）。
随着业务的扩大，公司不断加强产品的本地化。
目前，耐克森在中国拥有5家独资企业。
成立于1897年的百年电缆制造集团，总部位于法国巴黎。
阿尔卡特的电缆及部件的大部份机构于2000年成为了耐克森(Nexans)公司，其拥有：全球第一的绕组线，全球第一的海底电缆，欧洲第一的铜杆，欧洲第一的通信统揽，欧洲第一的设备电缆，欧洲第一的数据传输电缆，全球第二的综合布线系统，欧洲第二的电气耗材，欧洲第二的电力电缆，其综合布线系统居全球第二，屏蔽布线世界第一，世界屏蔽布线的领导者；ISO、IEC等国际组织的重要成员；国际标准的参与制定者；屏蔽布线标准的推动者；是FTP屏蔽电缆、六类中心十字骨架、未来七类插头和模块等技术的发明者。
典型产品LANmark-5 超五类布线系统（屏蔽/非屏蔽）LANmark-6 六类布线系统（屏蔽/非屏蔽）LANmark-7 七类布线系统（全屏蔽）LANmark-OF 光纤布线系统技术响应●提供设备制造商有效的IS09001质量体系认证书●设备制造商生产方面应具有十年以上历史●六类综合布线系统产品获得世界著名UL实验室的关于最新颁布的全程信道六类的合格认证，提供详细证明文件。
●提供设备制造厂商针对此项目的授权书。
●中华人民共和国信息产业部关于最新六类布线系统标准的合格认证，并提供相关认证文件。
●布线产品中的配线架、线缆，跳线、面板、信息模块、大对数铜缆、室内外光缆、光纤接插件，工具及耗材为端至端采用耐克森产品，以便日后提供唯一厂家的产品及系统保证。
●提供不同的颜色模块来区分语音、数据、备份数据、无线AP的相关点位。
2、解决方案XXXX医院医疗综合大楼是一群现代化高档的综合性建筑。
多样的建筑功能，大型的建筑实体，必然要求医院的智能建筑系统的功能和规模要非常完善和实用，每个智能子系统的构建和实施，都应该为上海电力医院的使用者和管理者创造一个现代化的高效、舒适、便利快捷而又高度安全的环境空间。
随着计算机技术、现代通信技术的提高和现代智能楼宇的概念在人们生活中的迅速渗透，人们对信息的需求和管理也越来越强烈。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础，它既使语音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外部通信网络连接。
综合布线系统（PDS）是现代化“信息高速公路”在大楼内的延伸。
在本方案中，考虑到高端的计算机网络和数字监控系统，综合布线选用耐克森综合布线系统产品构架整个布线网络综合布线系统以支持上海电力医院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。
上海电力医院医疗综合大楼综合布线系统是一个高标准的布线系统，按6类标准设计实施。
3、需求分析作为智能建筑不可或缺的物理基础，上海电力医院医疗综合大楼的综合布线系统将为整群建筑提供高性能的数据和语音通信，支持电话、数据、图文、图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求；可实现资源共享、综合信息数据库管理、电子邮件、放射科信息系统RIS、自助挂号及导医系统、医学影像存储与传输系统PACS、医院检验管理系统LIS、报表处理、医院财务管理系统HFS等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型的电话、内部通讯终端等设备。
整个综合布线系统具备开放性、灵活性和可扩性，充分满足各大楼之间和各大楼内部及与外界的信息交流需要。
4、系统组成综合布线系统一般可划分六个子系统：工作区子系统：由终端设备连接到信息插座的连线组成，它包括信息插座、跳线；水平布线子系统：是干线子系统延伸到用户工作区的部分；管理子系统：由交连、互连与I／O组成；干线子系统：从主机房辐射到管理子系统的部分；设备间子系统：由设备间中电缆、连接器等硬件组成；建筑群子系统：是将一个建筑物中的电缆延伸到另外一个建筑物的通信设备上的一部分。
5、系统设计5.1、系统概述随着VoIP、VOD点播，视频会议、动态数据库访问等新兴高端应用在桌面的普遍运用，对综合布线系统要求越来越高，需要支持更高带宽的应用和更快速高效的性能。
随着IEEE802.3an 10GBASE-T标准的推出，将万兆时代正式推到人们面前。
本次综合布线系统总体设计如下：（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。
所有产品除在建筑物内的干线及水平线缆外，均应是模块化设计，只要变换跳线即可完成语音、数据从任何一个信息点到中心的连接。
（2）语音主干采用三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。
（3）考虑到网络速度提升很快，为将来10G网络打好基础，数据主干采用50μm室内6/12芯多模光缆。
（4）水平信息点保证数据及语音端口可以互换使用。
（5）楼层管理区均采用19”标准机柜，水平配线架采用模块化配线架，放置于标准机柜，连接水平线缆和网络设备；垂直主干配线架采用机架式光纤配线架，放置于标准机柜，连接垂直光纤和网络设备。
5.2、工作区子系统工作区即最终用户的办公区域。
工作区子系统由线缆、跳线和信息插座组成，将电话、计算机等连接至信息插座上，信息插座由符合国际ISDN标准的八芯模块化插头组成，它可以接受从建筑自动系统的弱电信号需求到高速数据网和数字话音的复杂传送的一切信息，如下图所示。
计算机终端通过RJ45跳线与数据信息插座连接，而电话机终端则通过RJ11跳线与语音信息插座连接，其中数据和语音信息插座均采用相同标准的模块，插座底盒距离装修地面30cm，并与旁边电源插座保持20cm以上的距离。
信息点模块安装采用墙装模式和沿柱安装的方式，即在墙上和柱上信息点位预埋管路及86型底盒，并用86型面板封装。
模块及面板安装时，需根据工程装潢实际情况及时调整，部分采用地插和甚至桌面安装。
每个信息点（包括语音点和数据点）配置一个6类信息模块，模块安装时，采用TIA/EIA568B连接方法，选用单孔和双孔固定式面板，并可采用不同的颜色来区分语音和数据信息点。
●工作区插座的安装必须体现标准化、美观、实用、便捷的原则；考虑到大楼客房及其它公共区域的装修对美观性的要求，强电电源插座面板与弱电信息插座面板应为同一厂家生产设计，从而保证装修美观性和风格一致性。
模块必须按不同的系统至少采用3种不同的颜色。
如数据为蓝色、语音为黄色、数字电视数据点用绿色等。
5.3、系统点位序号楼层区域信息点数据点语音点1 地下一层控制室 1 12 仓库 1 13 高低压变配电室 1 14 B1小计 3 0 35 1层医生办公 3 2 16 1层诊室 2 1 17 1层控制 2 1 18 1层备用诊室 2 1 19 1层挂号 2 1 110 1层治疗室 1 111 1层设备 1 112 1层核磁共振 2 1 113 1层化验 2 1 114 1层拍片 2 1 115 1层值班 1 116 1层消防中心 5 3 217 1层治疗12 1 118 1层诊室 2 1 119 1层诊室 2 1 120 1层抢救室 2 1 121 1层治疗 1 122 1层护士站 3 2 1另对医院门诊大楼1楼、16-21楼全覆盖，医院行政办公楼2-3楼的无线信号数据，按4点/层，合计无线AP点位共计32个点5.4、水平子系统水平布线子系统系电信间水平配线架至工作端口（插座）的连接线缆。
水平子系统是连接配线间和信息插座之间的线缆，水平布线距离不应超过90米，信息插座到终端设备连线之间不超过10米。
90米由于语音和数据均采用六类四对非屏蔽双绞线，因此对用户而言，电话线和数据线将可以灵活互换，就可以很方便地实现所有的语音点和数据点之间的互换。
6类双绞线的传输带宽不少于250MHz，数据传输速率达到100Mbps以上。
水平线缆长度计算方法：信息点平均长度=（线路最长信息点长度+线路最短信息点长度）/2+8米余量；线缆总长度=信息点平均长度×总信息点数量×115%；5.5、管理间子系统管理子系统由分散在各楼层的分配线间及设置网络中心的主配线间组成。
分配线间中水平千兆双绞线（包括语音和数据）端接使用24口或48口模块式配线架，数据光纤采用24口19”光纤配线架端接；语音主干线缆端接使用110型卡接式配线架。
利用配线架的跳线功能，可以使布线系统实现灵活多功能的能力。
管理子系统应有足够的空间放置配线架和网络设备，（如HUB，Switch等）。
●弱电配线间（楼层配线架）设置：弱电配线间是指有安放楼层配线设备的弱电间。
其设置应综合考虑线缆长度要求、管理的方便性及尽量降低工程造价等各方面的因素。
这样是为了达到水平线长度不会超过EIA/TIA568A 中所设定的90米限制。
实际图纸点位经计算均不超过90米。
根据EIA/TIA568标准，跳线的长度应小于或等于6米。
●配线机柜在每个弱电配线间内设置2000*600*600型19”标准机柜。
为保证安全，各机柜均应做抗震防倒加固，布线的金属线槽应直接伸入机柜，并有防鼠、防虫等线缆保护措施。
本设计机柜均采用优质机柜。
其性能指标如下： 绿色环保产品顶盖：预留进线孔位，配置两台高速风机 前门：独有配置3mm 厚的钢化玻璃观察窗 旁门：采用插入结构、左右门销固定、更加方便底座：配有进线孔位、方便理线管理门框采用套入式安装无需定位，预留绑线孔位、方便线缆管理配刹车型脚轮配线架设计楼层管理间数据配线架全部采用模块化的配线架。
每个配线架端口均有防尘盖，内置线缆管理架，保持符合弯曲半径要求。
语音配线架设计语音配线架采用110型的语音配线架，可以使用标准的RJ45跳线就能方便的进行对语音和数据的连接，即方便又节省空间。
