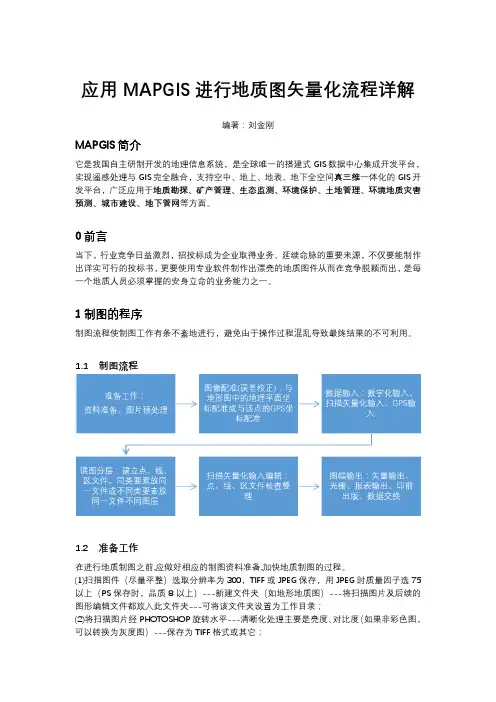

应用MAPGIS进行地质图矢量化流程详解编著：刘金刚MAPGIS简介它是我国自主研制开发的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台，实现遥感处理与GIS完全融合，支持空中、地上、地表、地下全空间真三维一体化的GIS开发平台，广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。
0前言当下，行业竞争日益激烈，招投标成为企业取得业务、延续命脉的重要来源，不仅要能制作出详实可行的投标书，更要使用专业软件制作出漂亮的地质图件从而在竞争脱颖而出，是每一个地质人员必须掌握的安身立命的业务能力之一。
1制图的程序制图流程使制图工作有条不紊地进行，避免由于操作过程混乱导致最终结果的不可利用。
1.1 制图流程1.2 准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程。
(1)扫描图件（尽量平整）选取分辨率为300，TIFF或JPEG保存，用JPEG时质量因子选75以上（PS保存时，品质8以上）---新建文件夹（如地形地质图）---将扫描图片及后续的图形编辑文件都放入此文件夹---可将该文件夹设置为工作目录；(2)将扫描图片经PHOTOSHOP旋转水平---清晰化处理主要是亮度、对比度（如果非彩色图，可以转换为灰度图）---保存为TIFF格式或其它；1.3图像配准 1.3.1生成标准图框①“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：②以光栅图内图廓左下角X 及Y 值作为起始公里值，以内图廓右上角X 及Y 坐标值作为结束公里值，单位为公里。
原图左下角X 及Y 坐标值为：X=527.65；Y=4084.6；原图右上角X 及Y 坐标值为： X=528.60；Y=4085.90；③“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”④X 坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd 及yd 均为0.2，网格线类型选“绘制实线坐标线”，点参数---注释高度宽度都选 3。

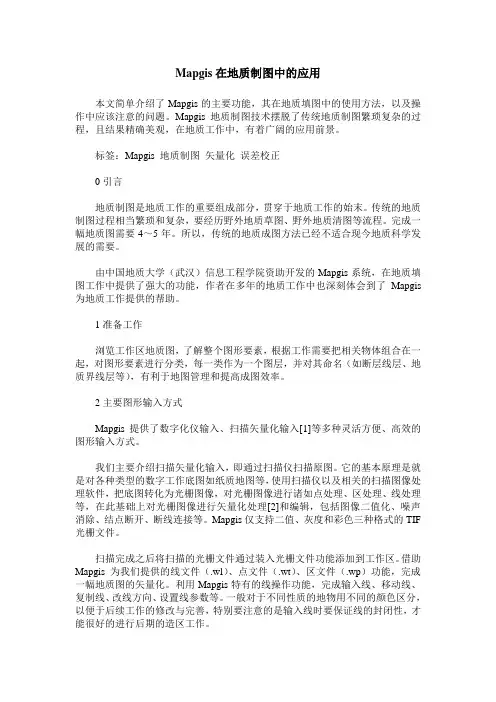

Mapgis在地质制图中的应用本文简单介绍了Mapgis的主要功能，其在地质填图中的使用方法，以及操作中应该注意的问题。
Mapgis地质制图技术摆脱了传统地质制图繁琐复杂的过程，且结果精确美观，在地质工作中，有着广阔的应用前景。
标签：Mapgis 地质制图矢量化误差校正0引言地质制图是地质工作的重要组成部分，贯穿于地质工作的始末。
传统的地质制图过程相当繁琐和复杂，要经历野外地质草图、野外地质清图等流程。
完成一幅地质图需要4～5年。
所以，传统的地质成图方法已经不适合现今地质科学发展的需要。
由中国地质大学（武汉）信息工程学院资助开发的Mapgis系统，在地质填图工作中提供了强大的功能，作者在多年的地质工作中也深刻体会到了Mapgis 为地质工作提供的帮助。
1准备工作浏览工作区地质图，了解整个图形要素，根据工作需要把相关物体组合在一起，对图形要素进行分类，每一类作为一个图层，并对其命名（如断层线层、地质界线层等），有利于地图管理和提高成图效率。
2主要图形输入方式Mapgis提供了数字化仪输入、扫描矢量化输入[1]等多种灵活方便、高效的图形输入方式。
我们主要介绍扫描矢量化输入，即通过扫描仪扫描原图。
它的基本原理是就是对各种类型的数字工作底图如纸质地图等，使用扫描仪以及相关的扫描图像处理软件，把底图转化为光栅图像，对光栅图像进行诸如点处理、区处理、线处理等，在此基础上对光栅图像进行矢量化处理[2]和编辑，包括图像二值化、噪声消除、结点断开、断线连接等。
Mapgis仅支持二值、灰度和彩色三种格式的TIF 光栅文件。
扫描完成之后将扫描的光栅文件通过装入光栅文件功能添加到工作区。
借助Mapgis为我们提供的线文件（.wl）、点文件（.wt）、区文件（.wp）功能，完成一幅地质图的矢量化。
利用Mapgis特有的线操作功能，完成输入线、移动线、复制线、改线方向、设置线参数等。
一般对于不同性质的地物用不同的颜色区分，以便于后续工作的修改与完善，特别要注意的是输入线时要保证线的封闭性，才能很好的进行后期的造区工作。
