电大机械制图第二次作业参考答案
第二次作业覆盖教材第3章的内容：组合体投影图的画法、读法及尺寸注法。这部分作业共计11个大题，现给出本次作业全部答案（红色图线）和部分作业题的讲评。
1．已知切割体的两个投影，求作第三个投影（5分）
（1）图2-1是题目，图2-2是对应答案。
图 2-1 图2-2 [讲评]
此类题是读图绘图练习题。在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图。
分析立体：本题基本体是正三棱柱，正三棱柱在水平投影上具有积聚性，它是被一个正垂面和一个侧平面切割，被正垂面切割的截交线形状为四边形，被侧平面切割的截交线形状为矩形。
作图步骤：
1）画三棱柱基本体侧面投影，如图2-3所示；
2）画三棱柱被侧平面切割的截交线，如图2-4中兰线所示；
图 2-3 图 2-4 3）画三棱柱被正垂面切割后的截交线，如图2-5中品红线所示4）整理图线。
擦掉被切割了的轮廓线和作图线，加粗加深可见轮廓线即可，如图2-6所示。
图 2-5 图2-6
（2）图2-7为答案和保留的作图线。
图2-7
（3）答案和保留的作图线（4）答案和保留的作图线
完成（2）、（3）、（4）题投影图的方法与步骤与（1）题相似，都是在分析切割立体的基础上确定画图步骤，从而逐步地补画出第三个投影来。
2．已知切割体的两个投影，求作第三个投影。（不可见线画虚线）。（5分）
（1）图2-11为红色图线为本题答案。
图2-8为水平截面截切立体截交线画法，图2-9为正垂面截切立体截交线画法，图2-10整理外轮廓线，加粗加深图线画法，图2-11是去掉各种辅助作图线后的图，即为本题答案。
图2-8 图2-9
4
图2-10 图2-11
5
（2）下图中左边三投影图为本题详解过程，右边红色图线为本题答案。
6
（3）下图是有作图过程的答案（4）下图是有作图过程的答案
7
（3）下图是本题答案（4）下图是本题答案
8
3．已知切割曲面立体的两个投影，求作第三个投影（不可见线画虚线）。（10分）
（1）答案（作业线需保留）（2）答案（作图线需保留）
9
（3）答案（作业线需保留）（4）答案（作图线需保留）
10
（5）答案（作业线需保留）（6）答案（作图线需保留）
11
（7）答案（作业线需保留）（8）答案（作图线需保留）
12
4．已知相贯体的两个投影，用近似画法求作第三个投影（不可见线画虚线）。（10分）（1）答案（作业线需保留）（2）答案（作图线需保留）
13
（3）答案（作业线保留）（4）答案（作图线保留）
14
4．利用辅助平面求画圆柱与圆锥的相贯线。（10分）
答案（作图线保留）
15
一寸光阴不可轻
5．根据立体图上所标注的尺寸，按1：1画出复杂组合体的三面投影图。（10分）（1）答案
（2）答案
一寸光阴不可轻
6．补全复杂组合体投影图上所缺图线。（10分）
（1）答案（2）答案（3）答案
17
8．补画第三投影。（10分）（1）答案
（2）答案
（3）答案
（4）答案
9．补画第三投影。（10分）（1）答案
（2）答案
机械制图—期末考试试题卷 一、选择题（共20分，每题2分） 1、图纸的幅面代号有（）种 A、2种 B、3种 C、4种 D、5种 2、对同一部件，下列哪一比例绘制的图形比例最大（） A、1:2 B、1:4 C、4:1 D、2:1 3、当直线、平面垂直于投影面时，其在该投影面上的投影具有（） A、积聚性 B、类似性 C、实形性 D、平行性 4、下列四中税法中，选择一种正确的答案（） A、AB是一般位置直线，BC是水平线，CD是正垂线； B、AB是正垂线，BC是正平线，CD是侧垂线 C、AB是水平线，BC是一般位置直线，CD是正平线 D、AB是侧平线，BC是侧垂线，CD是水平线 5、选择正确的左视图（） 6、标题栏一般位于图幅的（） A、左下角 B、右下角 C、右上方 D、左上方 7、标注尺寸的尺寸线是（） A、点划线 B、虚线 C、细实线 D、粗实线 8、下列说法正确的是（） A、表示表面用去除材料的方法获得的表面粗糙度 B、表示表面用不去除材料的方法获得的表面粗糙度 C、表示表面用任何方法获得表面粗糙度 D、表示表面用去除材料的方法获得的表面粗糙度 9、下列尺寸正确标注的是（）
10、不可见轮廓线用（）表示 A、细实线 B、粗实线 C、点划线 D、虚线 二、填空题（共30分，每空1分） 1、平面图形中所注尺寸，按作用可分为和。 2、组合体的读图方法有和。 3、截交线的性质为、、。 4、图样的基本表示方法有、、、、、。 5、局部视图和局部剖视图的边界应以或为界。 6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。 7、正投影的基本特性有、、。 8、组合体的组合形式一般分为、、三种形式。 9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。 10、尺寸数字应尽量标注在尺寸线的和。 11、尺寸不可标注成封闭的。 12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。 三、作图题（共50分） 1、已知物体的两视图，补画第三视图。（10分） 2、已知物体的主、俯视图，补画左视图（10分）。 3、求作圆柱、圆锥相贯线的投影（20分）。
机械识图习题集 第一章制图的基本知识和技能 1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。 3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。 4.比例是指图中图形与其实物相应要素的线性尺寸之比。图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。 5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。 6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。 10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。虚线、细实线和细点划线的图线宽度约为粗实线的一半。 11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。 12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。 13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。 14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。 15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。标注斜度时，在比数之前用斜度符号∠或>表示，该符 号的倾斜方向应与所标斜度的倾斜方向一致。 16．锥度是指圆锥的底圆直径与顶圆直径之差与圆锥长度的比，写成1：n 形式，用符号C 表示。标注锥度时，在比数之前用锥度符号或表示，该符号的倾斜方向应与所标锥度的倾斜方向一致。 17．符号“∠1：10”表示一直线（或平面）对一直线（或平面）的斜度为1:10，符号“1：5”表示圆锥的锥度为1:5 。 18．平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。19．平面图形中的尺寸，按其作用可分为定形尺寸和定位尺寸两类。
一、选择题（共20分，每小题1分） 1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。 A．1:1 B．1:5 C．5:1D．2:1 2、国家标准中规定标题栏正常情况下应画在图纸的（）。 A．左上角B．左下角 C．右上角D．右下角 3、图纸的幅面代号有（）种。 A．3种B．5种 C．4种D．6种 4、图形上标注的尺寸数字表示（）。 A．画图的尺寸B．随比例变化的尺寸 C．机件的实际尺寸D．图线的长度尺寸 5、在尺寸标注中，尺寸线为（）。 A．粗实线B．细实线 C．细点画线D．双点画线 6、绘制连接圆弧图时，应确定（）。 A．切点的位置 B．连接圆弧的圆心 C．先定圆心再定切点 D．连接圆弧的大小。 7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。A．积聚性 B．类似性 C．实形性 8、物体左视图的投影方向是（）。 A．由前向后B．由右向左 C．由左向右D．由后向前 9、俯视图反映了物体的什么方位（）。 A．上下B．左右 C．上下前后D．前后左右 10、在下列四种说法中，选择一种正确的答案。（） A．AB是水平线，BC是一般位置直线，CD是正平线 B．AB是正垂线，BC是铅垂线，CD是侧垂线 C．AB是侧平线，BC是一般位置直线，CD是水平线
D ．AB 是正平线，BC 是侧平线，CD 11、垂直于H 面且与V 面、W 面倾斜的平面称为（ ）。 A ．正垂面 B ．铅垂面 C ．侧垂面 D ．一般面 12、机械图样中可见轮廓线和棱边线采用下列哪种线型。（ ） A 细实线 B 粗实线 C 细虚线 D 波浪线 13、一机件真实长为50，宽为30.，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ ） A 100，30 B 50，30 C 25,15 D 100 ，60 14、选择正确的左视图。 （ b ） (d) (c)(b)(a) 17、选择正确的左视图。 （ c ） 18、选择正确的左视图。 （ b ） (d) (c)(b)(a) 19 （ c ）
第3页?要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范 第4页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 3~4、在平面图形上按1:1度量后，标注尺寸（取整数）。
2环 第6页点的投影 3、按立体图作诸点的两面投影。 ?根据点的三面投影的投影规律做题 4、作出诸点的三面投影：点A （25 ,15，20）；点B距离投影面W、V、H分别为 20、10、15；点C在A之左，A之前15，A之上12 ；点D在A之下8，与投影面V、H 等距离，与投影面W的距离是与H面距离的3.5倍。 ?根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A （25，15，20） B （20，10，15） C （35，30，32） D（42，12，12）X
6、已知点A距离W面20;点B距离点A为25;点C与点A是对正面投影的重影点, y坐标为30 ;点D在A的正下方20。补全诸点的三面投影，并表明可见性。 ?根据点的三面投影的投影规律 、空间点Z 的直角坐标与其三个投影的关系、两点的K ￡3 相对位置及重影点判断做题。 各点坐标为：d7 A (20,15,15) Y0Yw B (45,15 , 30) A k a(d) \ C (20,30,30) V c N D (20,15,10) Y H X 第7页直线的投影（一） 2、作下列直线的三面投影： （1）水平线AB,从点A向左、向前，B±30°,长18 （2）正垂线CD,从点C向后，长15。 ?该题主要应用各种位置直线的投影特性进行做题。（具体参见教P73?77） 3、判断并填写两直线的相对位置 ?该题主要利用两直线的相对位置的投影特性进行判断。（具体参见教P77）

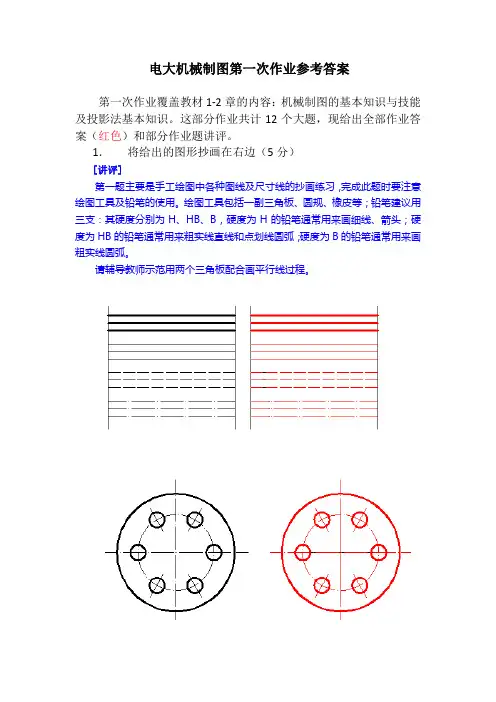

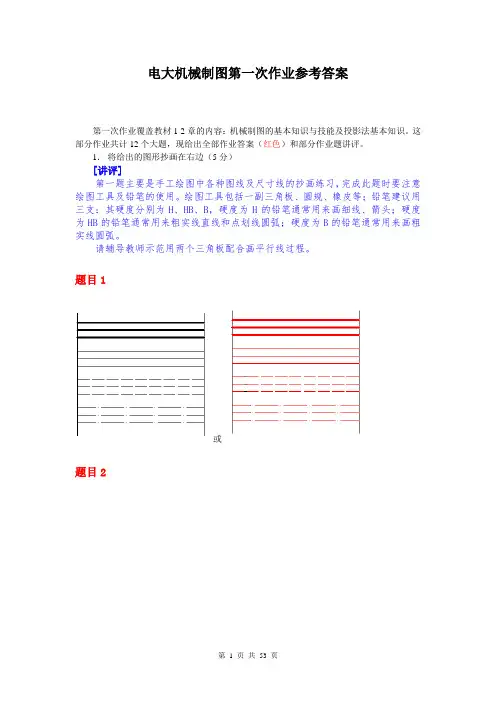

电大机械制图第一次作业参考答案 第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。 1．将给出的图形抄画在右边（5分） [讲评] 第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。 请辅导教师示范用两个三角板配合画平行线过程。
