机械制图习题答案分析

前言总目录
总目录
前言退出本习题解答与清华大学许纪旻等主编的《机械制图习题集
（第四版）》配套使用，覆盖了习题集内容的95%以上，与刘朝儒、吴志军、高政一、许纪旻等主编的《机械制图（第五版）》主教
材配合紧密。

本习题解答形式如下：
☐一题一图，解答部分采用蓝色，以区别于原题，
“题”“解”醒目
☐答案以图为主，适当配以文字说明
☐典型例题动画演示详细解题过程
☐一般习题直接给出习题答案
☐与“立体”相关的大部分习题给出了三维实体模型
本习题答案可作为教师授课、学生完成作业、自学或课外复
习提供方便实用的电子化教学辅助资源。

习题答案总目录
前言总目录
一、点、直线、平面的投影
二、立体的视图
三、轴测图
四、表示机件的图样画法
五、尺寸标注基础
六、零件的技术要求
七、标准结构及标准零、组件
八、零件图
九、装配图
主页退出。

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。

A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。

A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。

A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。

A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。

A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。

A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。

A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。

正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。

正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。

正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

3、AB、CD直线的正面投影应标记为（）。

正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。

正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。

正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。

正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。

正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

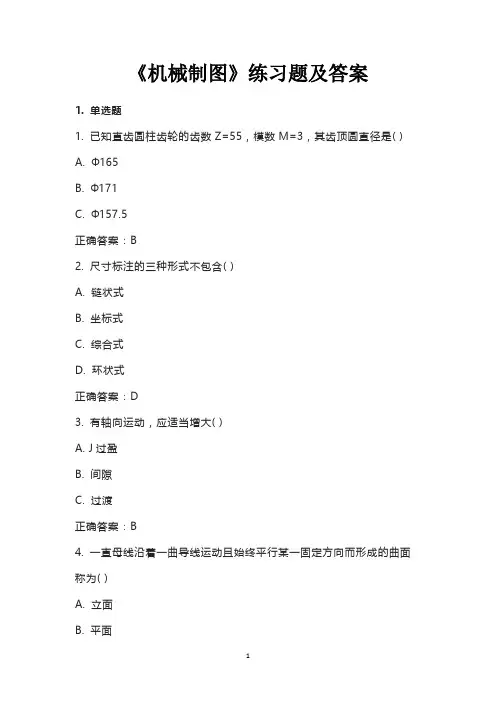

《机械制图》练习题及答案1. 单选题1. 已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( )A. Φ165B. Φ171C. Φ157.5正确答案：B2. 尺寸标注的三种形式不包含( )A. 链状式B. 坐标式C. 综合式D. 环状式正确答案：D3. 有轴向运动，应适当增大( )A. J过盈B. 间隙C. 过渡正确答案：B4. 一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )A. 立面B. 平面C. 柱面正确答案：C5. 垂直于H面的平面称为( )A. 正垂面B. 铅垂面C. 水平面正确答案：B6. 梯形螺纹旋合长度不包含( )A. NB. SC. L正确答案：B7. 半剖视图中，外形视图和剖视图的分界线应是( )A. 点划线B. 实线C. 虚线正确答案：A8. 组合体视图绘制的步骤( )A. 形体分析，选择主视图，画图，确定比例，选择图幅B. 形体分析，选择主视图，确定比例，选择图幅，画图C. 形体分析，画图，选择主视图，确定比例，选择图幅正确答案：B9. 形体的一般生成方法不包括( )A. 运动生成法B. 组合生成法C. 扫描生成法正确答案：C10. 装配图特殊画法不包含( )A. 沿结合面剖切或拆卸画法B. 假想画法C. 展开画法D. 整体夸大画法正确答案：D2. 多选题11. 在国标GB/T14691－1993《技术制图字体》中规定的工程图样字体有( )A. 长仿宋体B. 短仿宋体C. A型字母D. 手写体E. 希腊字正确答案：AC12. 正投影法的基本特性( )A. 实形性B. 积聚性C. 类比性D. 累积性E. 平行性正确答案：ABE13. 螺纹的要素为( )A. 牙型B. 公称直径C. 线数D. 螺距和导程E. 旋向正确答案：ABCDE14. 装配图中有些需要用文字在技术要求中说明如( )A. 装配体的功能、性能、安装、使用及维护要求B. 装配体的制造、检验和使用的方法和要求C. 装配体对润滑和密封等要求D. 零部件之间的相对位置正确答案：ABC15. 平面立体的是( )A. 长方体B. 三棱锥C. 圆柱体D. 六棱柱E. 圆锥体正确答案：ABD3. 判断题16. 标注粗糙度的参数时优先选用轮廓算术平均偏差( )A. 错误B. 正确正确答案：B17. 根据一个视图不能唯一确定组合体的形状( )A. 错误B. 正确正确答案：B18. 在画外螺纹时，一般将小径画成大径的0.85倍( )A. 错误B. 正确正确答案：B19. 基本体按其表面形成特点分为平面和曲面两类( )A. 错误B. 正确正确答案：A20. 空间尺寸是确定各个基本形体之间的相对位置的尺寸( )A. 错误B. 正确正确答案：A21. 轴承内圈装在轴承座孔中( )A. 错误B. 正确正确答案：A22. 一般用细点划线表示需进行表面热处理的机件表面( )A. 错误B. 正确正确答案：A23. 弹簧主要用于减震、夹紧、承受冲击、储存能量、复位和测力等( )A. 错误B. 正确正确答案：B24. 轴测图是用平行投影法将其投影在单一投影面上所得到的图形( )A. 错误B. 正确正确答案：B25. 尺寸链可以封闭( )A. 错误B. 正确正确答案：A。

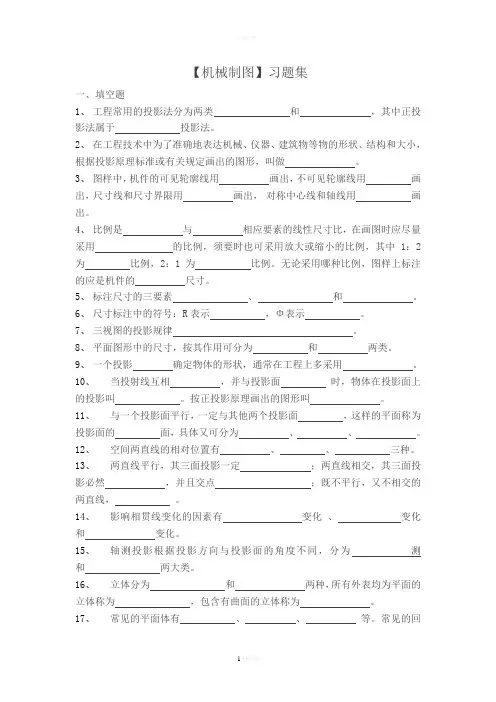

【机械制图】习题集一、填空题1、工程常用的投影法分为两类和，其中正投影法属于投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。

3、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。

4、比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。

无论采用哪种比例，图样上标注的应是机件的尺寸。

5、标注尺寸的三要素、和。

6、尺寸标注中的符号：R表示，Φ表示。

7、三视图的投影规律。

8、平面图形中的尺寸，按其作用可分为和两类。

9、一个投影确定物体的形状，通常在工程上多采用。

10、当投射线互相，并与投影面时，物体在投影面上的投影叫。

按正投影原理画出的图形叫。

11、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。

12、空间两直线的相对位置有、、三种。

13、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，。

14、影响相贯线变化的因素有变化、变化和变化。

15、轴测投影根据投影方向与投影面的角度不同，分为测和两大类。

16、立体分为和两种，所有外表均为平面的立体称为，包含有曲面的立体称为。

17、常见的平面体有、、等。

常见的回转体有、、、等。

18、立体外表交线的根本性质是和。

19、角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

20、平面体的截交线为封闭的，其形状取决于截平面所截到的棱边个数和交到平面的情况。

21、曲面体的截交线通常为或，求作相贯线的根本思路为。

22、圆柱被平面截切后产生的截交线形状有、、椭三种。

23、圆锥被平面截切后产生的截交线形状有、、、、五种。

24、当平面平行于圆柱轴线截切时，截交线的形状是；当平面垂直于圆柱轴线截切时，截交线的形状是；当平面倾斜于圆柱轴线截切时，截交线的形状是。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
