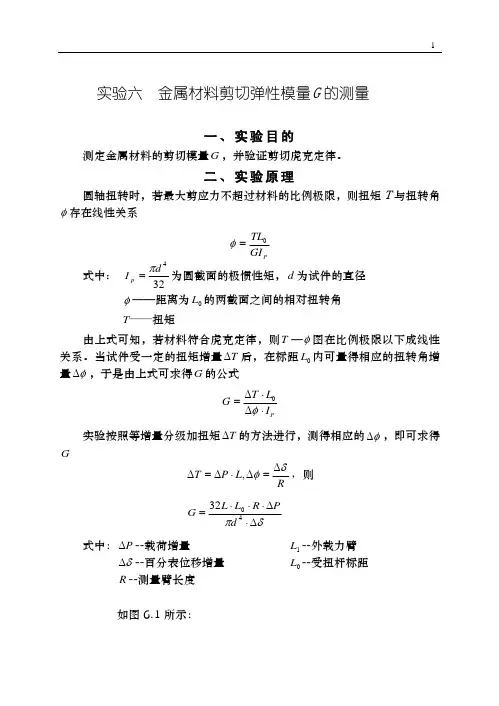

- 1 -实验六 金属材料剪切弹性模量G 的测量一、实验目的测定金属材料的剪切模量G ，并验证剪切虎克定律。
二、实验原理圆轴扭转时，若最大剪应力不超过材料的比例极限，则扭矩T 与扭转角φ存在线性关系PGI TL 0=φ 式中： 32I p =4d π为圆截面的极惯性矩，为试件的直径 d φ——距离为的两截面之间的相对扭转角0L T ——扭矩由上式可知，若材料符合虎克定律，则T —φ图在比例极限以下成线性关系。

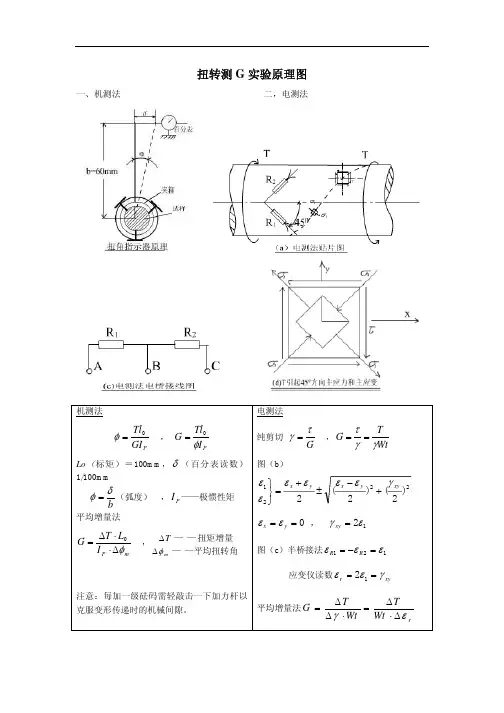

当试件受一定的扭矩增量后，在标距内可量得相应的扭转角增量T Δ0L φΔ，于是由上式可求得G 的公式P I L T G ⋅Δ⋅Δ=φ0实验按照等增量分级加扭矩的方法进行，测得相应的T ΔφΔ，即可求得G RL P T δφΔ=Δ⋅Δ=Δ,，则 δπΔ⋅Δ⋅⋅⋅=4032d PR L L G式中：P Δ--载荷增量 --外载力臂1L δΔ--百分表位移增量 --受扭杆标距 0L R --测量臂长度如图6.1所示：- 2 -受扭杆标距L 0 外载力臂L 1测量臂长R砝码百分表图6.1 JY—2型扭角仪三、实验设备JY—2型扭角仪四、实验步骤1、测量试件的计算长度及直径，取三个直径的平均值作为计算直径；2、在试件上按计算长度安装扭角仪；3、将百分表调节至零点；4、加砝码，使产生扭矩T 及扭转角φ，每增加1㎏砝码后，在百分表上读一个相应的位移量δ，算出位移增量δΔ，注意加载要平稳，实验过程中勿碰仪器；5、重复做几次，卸下载荷；6、根据实验数据，计算剪切弹性模量。
G 五、实验要求1、了解实验目的、原理、步骤及通过实验所求得的数据；2、讨论分析测定的误差情况。
G- 3 -六、实验报告6.1表。

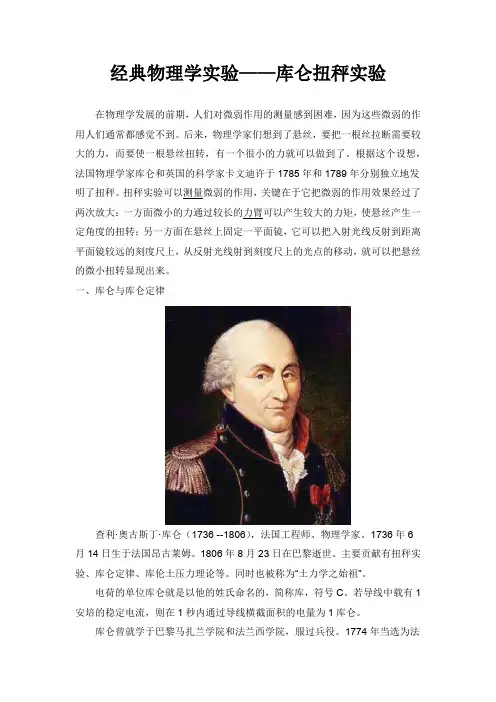

经典物理学实验——库仑扭秤实验在物理学发展的前期，人们对微弱作用的测量感到困难，因为这些微弱的作用人们通常都感觉不到。
后来，物理学家们想到了悬丝，要把一根丝拉断需要较大的力，而要使一根悬丝扭转，有一个很小的力就可以做到了。
根据这个设想，法国物理学家库仑和英国的科学家卡文迪许于1785年和1789年分别独立地发定角度的扭转；另一方面在悬丝上固定一平面镜，它可以把入射光线反射到距离平面镜较远的刻度尺上，从反射光线射到刻度尺上的光点的移动，就可以把悬丝的微小扭转显现出来。
一、库仑与库仑定律查利·奥古斯丁·库仑（1736 --1806），法国工程师、物理学家。
1736年6月14日生于法国昂古莱姆。
1806年8月23日在巴黎逝世。
主要贡献有扭秤实验、库仑定律、库伦土压力理论等。
同时也被称为“土力学之始祖”。
电荷的单位库仑就是以他的姓氏命名的，简称库，符号C。
若导线中载有1安培的稳定电流，则在1秒内通过导线横截面积的电量为1库仑。
库仑曾就学于巴黎马扎兰学院和法兰西学院，服过兵役。
1774年当选为法国科学院院士。
1784年任供水委员会监督官，后任地图委员会监督官。
1802年，拿破仑任命他为教育委员会委员，1805年升任教育监督主任。
1773年发表有关材料强度的论文，所提出的计算物体上应力和应变分布情况的方法沿用至今(2018)，是结构工程的理论基础。
1777年开始研究静电和磁力问题。
当时法国科学院悬赏征求改良航海指南针中的磁针问题。
库仑认为磁针支架在轴上，必然会带来摩擦，提出用细头发丝或丝线悬挂磁针。
研究中发现线扭转时的扭力和针转过的角度成比例关系，从而可利用这种装置测出静电力和磁力的大小，这导致他发明扭秤。
他还根据丝线或金属细丝扭转时扭力和指针转过的角度成正比，因而确立了弹性扭转定律。
他根据1779年对摩擦力进行分析，提出有关润滑剂的科学理论，于1781年发现了摩擦力与压力的关系，表述出摩擦定律、滚动定律和滑动定律。
