轴系扭转振动测量方法评述

中华人民共和国国家标准UDC 621.431．713．6船用柴油机轴系扭转振动测量方法GB 6299-86The measuring method for torsional vibrationin shaft system of marine diesel engine标准适用于船用柴油机轴系的扭振测量。

其他动力的船舶轴系的扭振测量亦可参照使用。

注：轴系包括与扭振计算有关的动力机、传动元件和受功构件。

1 量标以柴油机曲轴回转中心线为参考，第一曲拐（从自由端数起）上死点为基准，取被测点在定转速各谐次的角位移振幅为量标，以（°）或rad为计量单位。

2 测量仪器2.1 总的要求2.1.1 测量仪器系统必须经过校验，能够获得被测轴系扭振响应正确信息的记录，同时还要获取测点的转速信息。

2.1.2 测量频率范围一般为1～600Hz。

如所选测量仪器的频率范围不足,则必须满足测量信号中主谐次(即柴油机各单位曲柄相对振幅矢量同向时的谐次）或副谐次的频率要求,其频率响应平直部分的允许误差为上10％。

如果测量仪器低频响应不足，其特性确定，则可以使用，但必须对扭振测量值进行修正。

2.1.3 测量仪器应按规定在国家主管机关认可的单位进行校验，并具有校验证书。

2.2 机械式扭振仪2.2.1 正确选择仪器的安装位置，并保批安装精度。

2.2.2 合理选择或调整有关的仪器工作参数如：传动比、弹簧常数、皮带长度和松紧（如用皮带传动时）、划笔放大比和阻尼等。

2.3 电测扭振仪2.3.1 仪器组成测量仪器系统一般由传感器、放大器、记录器及监测指示装置等组成。

在能满足2.1.1款要求的条件下，允许改变其组成。

2.3.2 传感器传感器与被测点之间的联系装置应尽量减小尺寸，并保证其制造和安装精度，以减少非扭振信号对测量精度的影响。

选用的传感器，在规定的工作环境（如温度、湿度、磁场、油污等）下，应能可靠地工作。

传感器经受非正常状况（如冲击、过热、浸油、浸水等）后，应及时校验。

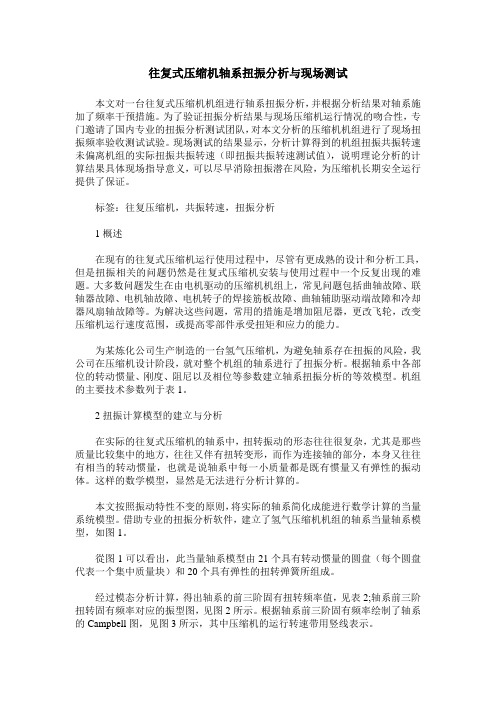

往复式压缩机轴系扭振分析与现场测试本文对一台往复式压缩机机组进行轴系扭振分析，并根据分析结果对轴系施加了频率干预措施。

为了验证扭振分析结果与现场压缩机运行情况的吻合性，专门邀请了国内专业的扭振分析测试团队，对本文分析的压缩机机组进行了现场扭振频率验收测试试验。

现场测试的结果显示，分析计算得到的机组扭振共振转速未偏离机组的实际扭振共振转速（即扭振共振转速测试值），说明理论分析的计算结果具体现场指导意义，可以尽早消除扭振潜在风险，为压缩机长期安全运行提供了保证。
