直流系统平衡电桥原理直流系统平衡电桥是一种电路结构，由四个电阻组成。
其中两个电阻称为比较电阻，另外两个电阻则是待测元件的电阻。
这四个电阻构成了一个电桥，通过调节其中的一个电阻，使得电桥平衡。
电桥中的电源提供了电流，这个电流在电桥中流过。
在电桥的平衡状态下，电桥的两侧电压相等，电流不会流过检测电路，也就是没有电流流过电桥的检测电路。
当电桥不平衡时，会在检测电路中产生一个电压信号。
这个电压信号的大小和待测元件的值有关。
通过测量这个电压信号的大小，就可以确定待测元件的值。
通过调节电桥中的比较电阻，使得电桥平衡，从而得到准确的待测元件值。
这种方法通常用于测量电阻、电容或电感的值。

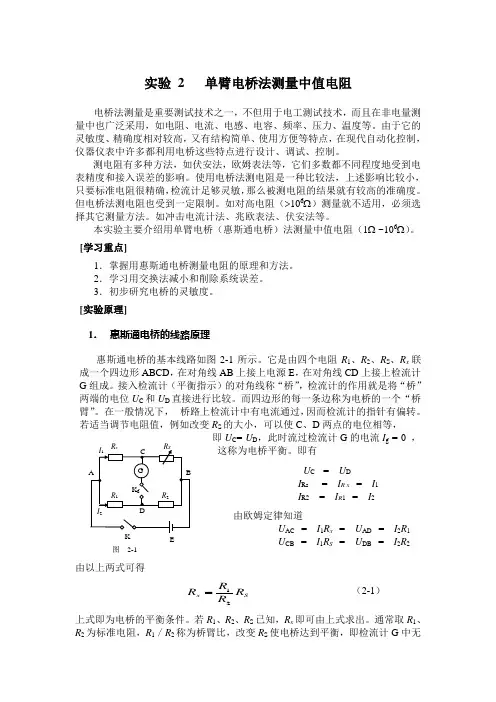

实验 2 单臂电桥法测量中值电阻电桥法测量是重要测试技术之一，不但用于电工测试技术，而且在非电量测量中也广泛采用，如电阻、电流、电感、电容、频率、压力、温度等。
由于它的灵敏度、精确度相对较高，又有结构简单、使用方便等特点，在现代自动化控制，仪器仪表中许多都利用电桥这些特点进行设计、调试、控制。
测电阻有多种方法，如伏安法，欧姆表法等，它们多数都不同程度地受到电表精度和接入误差的影响。
使用电桥法测电阻是一种比较法，上述影响比较小，只要标准电阻很精确，检流计足够灵敏，那么被测电阻的结果就有较高的准确度。
但电桥法测电阻也受到一定限制。
如对高电阻（>106Ω）测量就不适用，必须选择其它测量方法。
如冲击电流计法、兆欧表法、伏安法等。
本实验主要介绍用单臂电桥（惠斯通电桥）法测量中值电阻（1Ω ~106Ω）。
[学习重点]1．掌握用惠斯通电桥测量电阻的原理和方法。
2．学习用交换法减小和削除系统误差。
3．初步研究电桥的灵敏度。
[实验原理]1． 惠斯通电桥的线路原理惠斯通电桥的基本线路如图2-1所示。
它是由四个电阻R 1、R 2、R S 、R x 联成一个四边形ABCD ，在对角线AB 上接上电源E ，在对角线CD 上接上检流计G 组成。
接入检流计（平衡指示）的对角线称“桥”，检流计的作用就是将“桥”两端的电位U C 和U D 直接进行比较。
而四边形的每一条边称为电桥的一个“桥臂”。
在一般情况下， 桥路上检流计中有电流通过，因而检流计的指针有偏转。
若适当调节电阻值，例如改变R S 的大小，可以使C 、D 两点的电位相等，即U C = U D ，此时流过检流计G 的电流I g = 0 ，这称为电桥平衡。
即有U C = U D I Rs = I R x = I 1 I R2 = I R 1 = I 2 由欧姆定律知道U AC = I 1R x = U AD = I 2R 1 U CB = I 1R S = U DB = I 2R 2由以上两式可得S x R R R R 21= （2-1） 上式即为电桥的平衡条件。
一文看懂非平衡电桥和平衡电桥的区别
电桥一般分线式电桥和箱式电桥，其原理基本上是一样的，就是一组接有好多电阻和电表的电路图，当线路某两个特定的接点的电势相等时，就称其平衡电桥，常用它来精确地测电阻。
有平衡电桥与不平衡电桥两种。
什么是非平衡电桥在实际工程中和科学实验中，很多物理量是连续变化的，只能采用非平衡电桥才能测量；非平衡电桥的基本原理是通过桥式电路来测量电阻，根据电桥输出的不平衡电压，再进行运算处理，从而得到引起电阻变化的其它物理量，如温度、压力、形变等。
非平衡电桥的桥路形式1、等臂电桥
电桥的四个桥臂阻值相等，即R1=R2=R3=RX0；其中RX0是RX的初始值，这时电桥处于平衡状态，U0=0。
2、卧式电桥也称输出对称电桥
这时电桥的桥臂电阻对称于输出端，即R1= R3，R2= RX0，但R1≠R2
3、立式电桥也称电源对称电桥
这时从电桥的电源端看桥臂电阻对称相等即
4、比例电桥
这时桥臂电阻成一定的比例关系，即R1=KR2，R3=KRX0或R1=K R3，R2=K RX0，K为比例系数。
实际上这是一般形式的非平衡电桥。
非平衡电桥的输出非平衡电桥的输出接负载大小分类又可分为两种。
一种是负载阻抗相对于桥臂电阻很大，如输入阻抗很高的数字电压表或输入阻抗很大的运算放大电路；另一种是负载阻抗较小，和桥臂电阻相比拟。
后一种由于非平衡电桥需输出一定的功率，故又称为功率电桥。
根据戴维南定理，图1所示的桥路可等效为图2（a）所示的二端口网络。
