莱芜职业技术学院毕业论文
论文标题：高炉炼铁系统设计
作者：凌宗峰
学校名称：莱芜职业技术学院
专业：冶金技术
年级：07冶金技术
指导教师：冯博楷
日期：2010。4。1
目录
内容提要与关键词¨¨¨¨¨¨¨¨¨¨¨3
手抄在论文本上，最后再根据内容补填目录，要求手写！
正文¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨4
参考文献¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨58
摘 要
本设计要求建年产量为200万吨生铁的高炉系统。高炉车间的七大系统：即高炉本体系统、上料系统、渣铁处理系统、喷吹系统、送风系统、除尘系统和冷却系统都做了较为详细的叙述。
高炉炼铁是获得生铁的主要手段，是钢铁冶金过程中最重要的环节之一，在国民经济建设中起着举足轻重的作用。高炉是炼铁的主要设备，本着优质、高产、低耗和对环境污染小的方针,在预设计建造一座年产生铁200万吨的高炉炼铁系统，本设计说明书详细的对其进行了高炉设计,其中包括绪论、工艺计算（包括配料计算、物料平衡和热平衡）、高炉炉型设计、高炉各部位炉衬的选择、炉体冷却设备的选择、风口及出铁场的设计、原料系统、送风系统、 煤气处理系统、渣铁处理系统、高炉喷吹系统等。设计的同时还结合国内外相同炉容高炉的一些先进的生产操作经验和相关的数据，力争使该设计的高炉做到高度机械化、自动化和大型化,以期达到最佳的生产效益.
关键词：高炉;炼铁;设计;煤气处理；渣鉄处理;
1绪论
1。1概述
钢铁是重要的金属材料之一，被广泛应用于各个领域,钢铁生产水平是一个国家发
展程度的标志。现代任何国家是否发达的主要标志是其工业化及自动化的水平，及工业生产在国民经济中所占的比重以及工业的机械化、自动化程度。而劳动生产率是衡量工业化水平极为重要的标志之一。为达到较高的劳动生产率需要大量的机械设备.钢铁工业为制造各种机械设备提供最基本的材料，属于基础材料工业的范畴。钢铁还可以直接为人民的日常生活服务，如为运输业、建筑业及民用品提供基本材料。故在一定意义上说，一个国家钢铁工业的发展状况也反映其国民经济发达的程度.到目前为止还看不出，有任何其他材料在可预见的将来,能代替钢铁现有的地位。

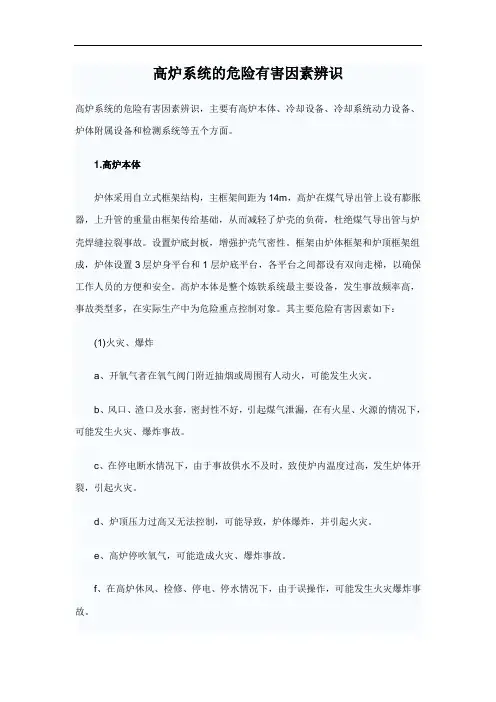

高炉系统的危险有害因素辨识
高炉系统的危险有害因素辨识，主要有高炉本体、冷却设备、冷却系统动力设备、炉体附属设备和检测系统等五个方面。
1.高炉本体
炉体采用自立式框架结构，主框架间距为14m，高炉在煤气导出管上设有膨胀器，上升管的重量由框架传给基础，从而减轻了炉壳的负荷，杜绝煤气导出管与炉壳焊缝拉裂事故。设置炉底封板，增强护壳气密性。框架由炉体框架和炉顶框架组成，炉体设置3层炉身平台和1层炉底平台，各平台之间都设有双向走梯，以确保工作人员的方便和安全。高炉本体是整个炼铁系统最主要设备，发生事故频率高，事故类型多，在实际生产中为危险重点控制对象。其主要危险有害因素如下：
(1)火灾、爆炸
a、开氧气者在氧气阀门附近抽烟或周围有人动火，可能发生火灾。
b、风口、渣口及水套，密封性不好，引起煤气泄漏，在有火星、火源的情况下，可能发生火灾、爆炸事故。
c、在停电断水情况下，由于事故供水不及时，致使炉内温度过高，发生炉体开裂，引起火灾。
d、炉顶压力过高又无法控制，可能导致，炉体爆炸，并引起火灾。
e、高炉停吹氧气，可能造成火灾、爆炸事故。
f、在高炉休风、检修、停电、停水情况下，由于误操作，可能发生火灾爆炸事故。
(2)中毒
a、挖炉缸作业时，如通风不良，炉缸内煤气浓度过高，可能造成煤气中毒事故。
b、换风口及二套时，由于煤气泄漏，如不加强防护，可能造成煤气中毒事故。
c、在炉体清理作业中，由于残留煤气，如通风不良，无恰当防护措施，可能发生煤气中毒事故。
d、在高炉休风、检修、停电、停水情况下，由于误操作，可能发生火灾爆炸事故。
(3)烧伤
a、在休风倒流阶段，炉前工离风口过近，可能被喷火烧伤。
b、在进行换风口操作时，由于风口内渣铁没有完全淌出，可能烧伤工人。
c、风管烧穿打水时，可能对工人造成伤害。
d、在风口区域、铁口旁取暖，工人可能被烧伤。
年产生铁485万吨的高炉炼铁车间设计设计 河北理工大学 毕业设计（论文）目录
1
毕业设计(论文)
年产生铁485万吨的高炉炼铁车间设计
河北理工大学 毕业设计（论文）目录
1 摘 要
高炉炼铁是获得生铁的主要手段，是钢铁冶金过程中最重要的环节之一，在国民经济建设中起着举足轻重的作用。高炉是炼铁的主要设备，本着优质、高产、低耗和对环境污染小的方针，设计建造一座年产生铁485万吨的高炉炼铁车间，本设计说明书详细的对其进行了高炉设计，其中包括绪论、工艺计算（包括配料计算、物料平衡和热平衡）、高炉炉型设计、高炉各部位炉衬的选择、炉体冷却设备的选择、风口及出铁场的设计、原料系统、送风系统、炉顶设备、煤气处理系统、渣铁处理系统、高炉喷吹系统和炼铁车间的布置等。设计的同时还结合国内外相同炉容高炉的一些先进的生产操作经验和相关的数据，力争使该设计的高炉做到高度机械化、自动化和大型化，以期达到最佳的生产效益。
关键词: 高炉炼铁设计；喷吹；送风；煤气处理；渣铁处理
河北理工大学 毕业设计（论文）目录
1
ABSTRACT
Blast furnace iron-making is a main means to obtain pig iron, and one of the
most important links in the metallurgical course of steel, play a role in holding
the balance in national economic construction. The blast furnace is the main
equipment of iron-making, in line with the high quality , high yield , low
consumption and environmental pollution policy, design and build a blast
.
.

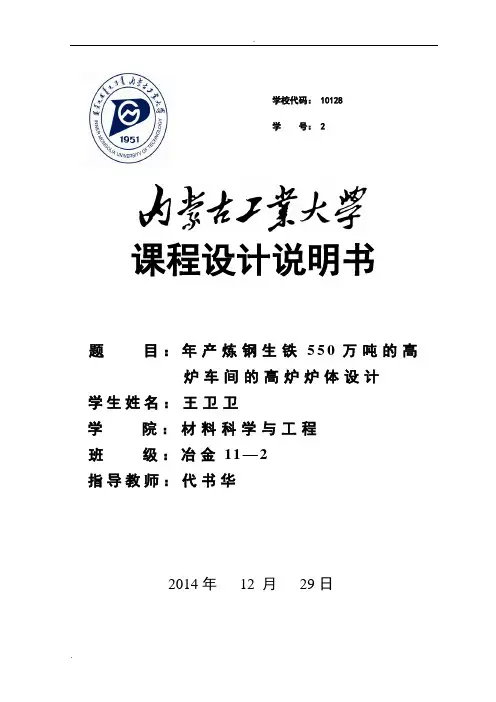

课程设计说明书
题 目：年产炼钢生铁550万吨的高
炉车间的高炉炉体设计
学生姓名：王卫卫
学 院：材料科学与工程
班 级：冶金11—2
指导教师：代书华
2014年 12 月 29日学校代码： 10128
学 号： 2 .
. 内蒙古工业大学课程设计（论文）任务书
课程名称： 冶金工程课程设计 学院： 材料科学与工程 班级： 冶金11-2
学生姓名： 王卫卫 学号： 2 指导教师： 代书华
一、题目
年产铁水量550万吨的高炉炉体设计
二、目的与意义
1.通过课程设计，巩固、加深和扩大在冶金工程专业课程及相关课程教育中所学到的知识，训练学生综合运用这些知识去分析和解决工程实际问题的能力。
2.学习冶金炉设计的一般方法，了解和掌握常用冶金设备或简单冶金设备的设计方法、设计步骤，为今后从事相关的专业课程设计、毕业设计及实际的工程设计打好必要的基础。
3.使学生在计算、制图、运用设计资料，熟练有关国家标准、规范、使用经验数据、进行经验估算等方面受全面的基础训练。
三、要求（包括原始数据、技术参数、设计要求、图纸量、工作量要求等）
1、设计年产炼钢生铁550万吨的高炉车间的高炉炉型，高炉2座，高炉工作日347d，冶炼强度I=0.9～1.2t/(m3·d)，高炉有效利用系数η=2.0t/(m3·d)，燃烧强度i=1.1t/m3·d
2、高炉炉容校核误差＜1%
3、完成高炉的纵向剖面图、俯视图、风口布置图和风口结构剖面图，要求完成图纸二张。
4、图纸要求整洁、干净，图形线条准确，清晰
四、工作内容、进度安排
课程设计可分为以下几个阶段进行。
2014.12.22 — 2014.12.28 查阅相关资料。
