高炉本体和附属设备介绍

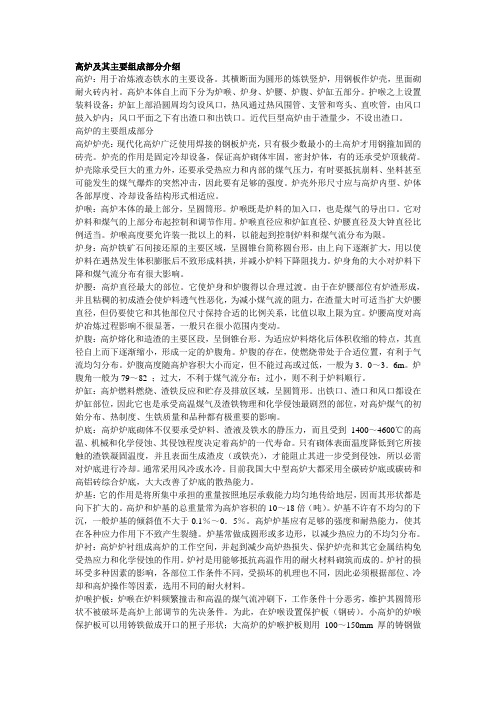

高炉及其主要组成部分介绍高炉：用于冶炼液态铁水的主要设备。

其横断面为圆形的炼铁竖炉，用钢板作炉壳，里面砌耐火砖内衬。

高炉本体自上而下分为炉喉、炉身、炉腰、炉腹、炉缸五部分。

护喉之上设置装料设备；炉缸上部沿圆周均匀设风口，热风通过热风围管、支管和弯头、直吹管，由风口鼓入炉内；风口平面之下有出渣口和出铁口。

近代巨型高炉由于渣量少，不设出渣口。

高炉的主要组成部分高炉炉壳：现代化高炉广泛使用焊接的钢板炉壳，只有极少数最小的土高炉才用钢箍加固的砖壳。

炉壳的作用是固定冷却设备，保证高炉砌体牢固，密封炉体，有的还承受炉顶载荷。

炉壳除承受巨大的重力外，还要承受热应力和内部的煤气压力，有时要抵抗崩料、坐料甚至可能发生的煤气爆炸的突然冲击，因此要有足够的强度。

炉壳外形尺寸应与高炉内型、炉体各部厚度、冷却设备结构形式相适应。

炉喉：高炉本体的最上部分，呈圆筒形。

炉喉既是炉料的加入口，也是煤气的导出口。

它对炉料和煤气的上部分布起控制和调节作用。

炉喉直径应和炉缸直径、炉腰直径及大钟直径比例适当。

炉喉高度要允许装一批以上的料，以能起到控制炉料和煤气流分布为限。

炉身：高炉铁矿石间接还原的主要区域，呈圆锥台简称圆台形，由上向下逐渐扩大，用以使炉料在遇热发生体积膨胀后不致形成料拱，并减小炉料下降阻找力。

炉身角的大小对炉料下降和煤气流分布有很大影响。

炉腰：高炉直径最大的部位。

它使炉身和炉腹得以合理过渡。

由于在炉腰部位有炉渣形成，并且粘稠的初成渣会使炉料透气性恶化，为减小煤气流的阻力，在渣量大时可适当扩大炉腰直径，但仍要使它和其他部位尺寸保持合适的比例关系，比值以取上限为宜。

炉腰高度对高炉冶炼过程影响不很显著，一般只在很小范围内变动。

炉腹：高炉熔化和造渣的主要区段，呈倒锥台形。

为适应炉料熔化后体积收缩的特点，其直径自上而下逐渐缩小，形成一定的炉腹角。

炉腹的存在，使燃烧带处于合适位置，有利于气流均匀分布。

炉腹高度随高炉容积大小而定，但不能过高或过低，一般为3．0～3．6m。

高炉系统的危险有害因素辨识高炉系统的危险有害因素辨识，主要有高炉本体、冷却设备、冷却系统动力设备、炉体附属设备和检测系统等五个方面。

1.高炉本体炉体采用自立式框架结构，主框架间距为14m，高炉在煤气导出管上设有膨胀器，上升管的重量由框架传给基础，从而减轻了炉壳的负荷，杜绝煤气导出管与炉壳焊缝拉裂事故。

设置炉底封板，增强护壳气密性。

框架由炉体框架和炉顶框架组成，炉体设置3层炉身平台和1层炉底平台，各平台之间都设有双向走梯，以确保工作人员的方便和安全。

高炉本体是整个炼铁系统最主要设备，发生事故频率高，事故类型多，在实际生产中为危险重点控制对象。

其主要危险有害因素如下：(1)火灾、爆炸a、开氧气者在氧气阀门附近抽烟或周围有人动火，可能发生火灾。

b、风口、渣口及水套，密封性不好，引起煤气泄漏，在有火星、火源的情况下，可能发生火灾、爆炸事故。

c、在停电断水情况下，由于事故供水不及时，致使炉内温度过高，发生炉体开裂，引起火灾。

d、炉顶压力过高又无法控制，可能导致，炉体爆炸，并引起火灾。

e、高炉停吹氧气，可能造成火灾、爆炸事故。

f、在高炉休风、检修、停电、停水情况下，由于误操作，可能发生火灾爆炸事故。

(2)中毒a、挖炉缸作业时，如通风不良，炉缸内煤气浓度过高，可能造成煤气中毒事故。

b、换风口及二套时，由于煤气泄漏，如不加强防护，可能造成煤气中毒事故。

c、在炉体清理作业中，由于残留煤气，如通风不良，无恰当防护措施，可能发生煤气中毒事故。

d、在高炉休风、检修、停电、停水情况下，由于误操作，可能发生火灾爆炸事故。

(3)烧伤a、在休风倒流阶段，炉前工离风口过近，可能被喷火烧伤。

b、在进行换风口操作时，由于风口内渣铁没有完全淌出，可能烧伤工人。

c、风管烧穿打水时，可能对工人造成伤害。

d、在风口区域、铁口旁取暖，工人可能被烧伤。

e、烧氧时，吹氧管顶的太死，氧气回火，可能造成工人烧伤。

(4)高空坠落a、平台四周栏杆走桥损坏、送脱，操作人员可能从高空坠落。

高炉安全生产的主要工艺过程及主要设备一、供料高炉冶炼用的烧结矿、球团矿、焦炭等原燃料，通过皮带输送机从烧结厂、焦化厂或原料场运到炼铁厂装入各高炉的储矿槽、焦仓，经筛分、称量后备用。

供料设备：主要包括储矿槽、焦仓、料仓闸门（闭锁器）、振动筛、称量斗、皮带输送机、斗式提升机、地坑等。

二、上料由料仓输出的原料、燃料和溶剂，经过筛分、称量后，用料车或皮带按一定比例一批一批有序地输送到高炉炉顶，并卸入炉顶装料设备。

上料设备：主要包括主卷扬、双槽绳轮、料车、斜桥、带式上料机等。

三、装料炉顶装料设备的任务就是把提升到炉顶的炉料，按一定的工作制度装入炉内并使之合理分布，同时炉顶装料设备还要起到炉顶密封的作用。

装料设备分双钟式炉顶设备和无钟炉顶设备两种。

双钟式炉顶设备：主要包括固定受料斗、旋转布料器、直料斗、大钟、小钟、大料斗、小料斗、大小钟液压驱动装置、机械探尺及其卷扬机、均压阀、放散阀等。

无钟炉顶设备：主要包括受料斗、挡料阀、上密封阀、料罐、料流调节阀、下密封阀、布料器、雷达料位计、机械探尺及其卷扬机、均压阀、放散阀等。

四、冶炼高炉冶炼主要是还原过程，把氧化铁还原成含有碳、硅、锰、硫、磷等杂质的生铁。

由鼓风机连续不断地把冷风送到热风炉加热，再通过炉缸周围的风口进入高炉。

由炉顶加入的焦炭和风口鼓入的热空气等燃烧后产生大量的煤气和热量，使矿石源源不断地熔化、还原。

产生的铁水和熔渣储存在高炉炉缸内，定期地由铁口和渣口排出。

主要设备有热风炉设备、高炉炉体设备等。

热风炉设备：主要包括热风炉本体、燃烧器、冷风阀、热风阀、切断阀、调节阀、烟道阀、倒流休风阀、混风阀、助燃风机、引风机、热管换热器、热风直管等。

高炉炉体设备：主要包括高炉本体、煤气上升管、煤气下降管、风口装置（包括鹅颈管、短接、弯头、直吹管、风口套等）、高炉冷却设备（包括冷却壁、冷却板、支梁水箱等）等。

五、产品处理在渣铁处理中，出铁前先从渣口放出熔渣，流入渣罐车的炉渣运至渣场或就在炉前冲成水渣。

主体设备
高炉炼铁的主体设备是高炉本体，它是由耐火材料砌筑的竖立式圆筒形炉体，最外层是由钢板制成的炉壳，在炉壳和耐火材料之间有冷却设备。

除高炉本体外，还有其他附属系统的配合来完成整个高炉炼铁生产过程。

它们是
(1)供料系统包括贮矿槽、贮焦槽、称量与筛分等设备，其主要任务是及时、准确地向高炉输送合格的原燃料。

(2)送风系统包括鼓风机、热风炉及一系列管道和阀门等，主要任务是连续可靠地向高炉提供所需的热风。

(3)煤气除尘系统包括煤气管道、重力除尘、洗涤塔、文氏管、脱水器等，主要任务是回收高炉煤气，节约能源，降低对环境的污染。

(4)渣铁处理系统包括出铁场、开铁口机、堵渣机、炉前起重设备、铁水罐车及水冲渣设备等，主要任务是及时处理高炉排放出来的渣、铁，保证高炉生产正常进行。

(5)煤粉喷吹系统包括原煤的储存、运输、煤粉的制备、收集及煤粉喷吹等系统，主要任务是均匀稳定地向高炉喷吹大量煤粉，以煤代焦，降低焦炭的消耗，从而降低吨铁的生产成本。

高炉炼铁工艺流程与主要设备概述高炉炼铁工艺流程主要包括物料准备、燃烧和还原、熔融和分离、产物收集等阶段。

首先，铁矿石、焦炭和石灰石等原料经过粉碎、混合等处理，制备成炼铁熔炼的物料。

然后将炼铁工料装入高炉上料口，通过燃烧生产的高温煤气，使铁矿石在还原环境中发生还原反应，从而得到还原铁，并且将非铁金属氧化分解，生成渣浆。

接着，还原铁和渣浆一起向下熔融，经过分离，将铁和渣浆分离开，得到液态铁和渣。

最后，收集液态铁和渣，分别进入相关的收集设备中，得到成品铁和炉渣。

在高炉炼铁的工艺中，主要设备包括高炉本体、空预热器、煤气净化装置、喷吹系统、热风炉、煤气发生炉、炉料制备设备、产物收集设备等。

其中，高炉本体是炼铁的核心设备，是进行物料还原和熔融的主要场所。

空预热器、热风炉等设备则起到预热空气和为高炉提供燃料的作用。

而喷吹系统和煤气净化装置则用于提供高温煤气和处理炼铁过程中产生的废气。

炉料制备设备用于对原料进行预处理，产物收集设备则负责收集和处理炼铁过程中产生的液态铁和炉渣。

总的来说，高炉炼铁工艺流程是一个复杂的过程，需要依靠多种设备的协同作用才能完成。

同时，随着技术的不断进步，炼铁工艺和设备也在不断地更新和完善，以提高生产效率和产品质量。

高炉炼铁是钢铁生产的核心工艺之一，主要用于生产生铁。

在工业革命之前，高炉炼铁一直是人类最重要的冶炼方法之一。

如今，高炉炼铁已成为现代钢铁工业的重要环节，为各种工业和建筑领域提供了基础材料。

下面将详细介绍高炉炼铁工艺流程和主要设备。

工艺流程高炉炼铁的工艺流程主要包括物料准备、燃烧和还原、熔融和分离、产物收集等阶段。

1. 物料准备：铁矿石、焦炭和石灰石是高炉炼铁的主要原料。

在进行炼铁之前，这些原料需要经过粉碎、混合、筛分等处理，以便于在高炉内形成均匀的物料层。

2. 燃烧和还原：原料被装入高炉上料口，高炉内的燃料（通常是焦炭）在空气供给下燃烧，产生高温煤气。

高温煤气中含有一定量的一氧化碳，将炼铁炉内部环境还原，使铁矿石中的氧化铁还原为金属铁，并将其他金属元素还原出来。
