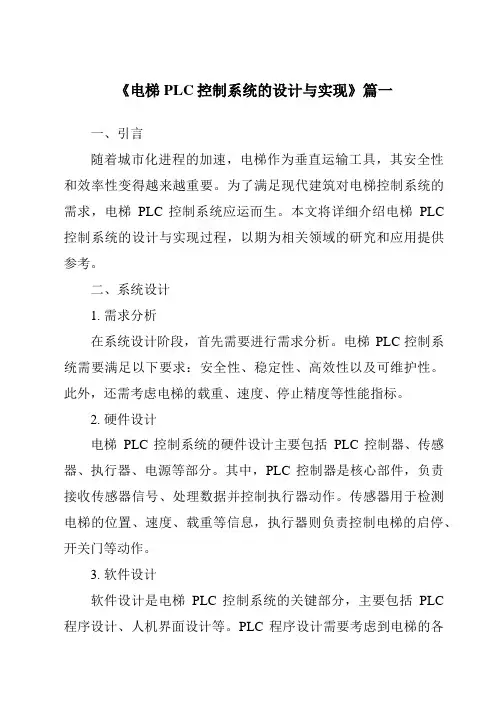

《电梯PLC控制系统的设计与实现》篇一一、引言随着城市化进程的加速，电梯作为垂直运输工具，其安全性和效率性变得越来越重要。
为了满足现代建筑对电梯控制系统的需求，电梯PLC控制系统应运而生。
本文将详细介绍电梯PLC 控制系统的设计与实现过程，以期为相关领域的研究和应用提供参考。
二、系统设计1. 需求分析在系统设计阶段，首先需要进行需求分析。
电梯PLC控制系统需要满足以下要求：安全性、稳定性、高效性以及可维护性。
此外，还需考虑电梯的载重、速度、停止精度等性能指标。
2. 硬件设计电梯PLC控制系统的硬件设计主要包括PLC控制器、传感器、执行器、电源等部分。
其中，PLC控制器是核心部件，负责接收传感器信号、处理数据并控制执行器动作。
传感器用于检测电梯的位置、速度、载重等信息，执行器则负责控制电梯的启停、开关门等动作。
3. 软件设计软件设计是电梯PLC控制系统的关键部分，主要包括PLC 程序设计、人机界面设计等。
PLC程序设计需要考虑到电梯的各种运行状态和可能出现的故障情况，确保系统在各种情况下都能正常运行。
人机界面设计则需要考虑到操作人员的便捷性和舒适性，提供友好的操作界面。
三、系统实现1. PLC程序编写与调试根据软件设计的要求，编写PLC程序。
在程序编写过程中，需要充分考虑电梯的运行逻辑、安全保护措施以及故障处理机制。
程序编写完成后，需要进行严格的调试和测试，确保系统能够正常运行。
2. 传感器与执行器的连接与调试传感器和执行器需要与PLC控制器进行正确的连接，并进行调试。
调试过程中需要检查传感器和执行器的信号传输是否正确、动作是否准确，以确保系统能够准确检测电梯的状态并控制其动作。
3. 人机界面的制作与测试根据人机界面设计的要求，制作操作面板、显示屏等设备，并与PLC控制器进行连接。
然后进行测试，确保操作人员能够方便地操作电梯，并能够及时获取电梯的运行信息。
四、系统测试与优化1. 系统测试在系统实现完成后，需要进行严格的测试。

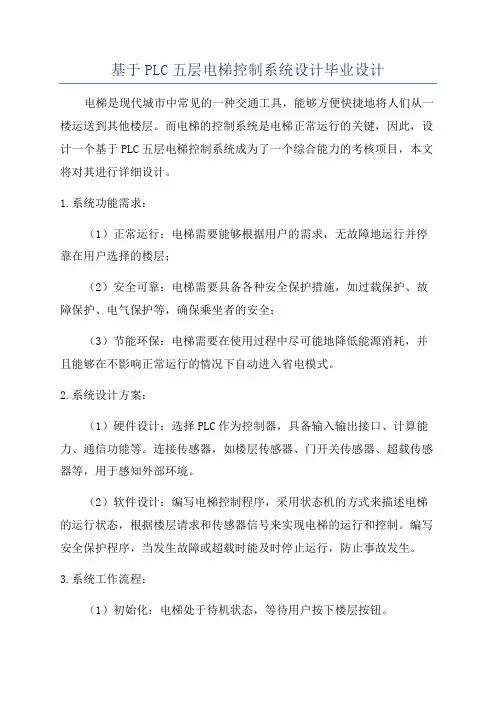

基于PLC五层电梯控制系统设计毕业设计电梯是现代城市中常见的一种交通工具，能够方便快捷地将人们从一楼运送到其他楼层。
而电梯的控制系统是电梯正常运行的关键，因此，设计一个基于PLC五层电梯控制系统成为了一个综合能力的考核项目，本文将对其进行详细设计。
1.系统功能需求：（1）正常运行：电梯需要能够根据用户的需求，无故障地运行并停靠在用户选择的楼层；（2）安全可靠：电梯需要具备各种安全保护措施，如过载保护、故障保护、电气保护等，确保乘坐者的安全；（3）节能环保：电梯需要在使用过程中尽可能地降低能源消耗，并且能够在不影响正常运行的情况下自动进入省电模式。
2.系统设计方案：（1）硬件设计：选择PLC作为控制器，具备输入输出接口、计算能力、通信功能等。
连接传感器，如楼层传感器、门开关传感器、超载传感器等，用于感知外部环境。
（2）软件设计：编写电梯控制程序，采用状态机的方式来描述电梯的运行状态，根据楼层请求和传感器信号来实现电梯的运行和控制。
编写安全保护程序，当发生故障或超载时能及时停止运行，防止事故发生。
3.系统工作流程：（1）初始化：电梯处于待机状态，等待用户按下楼层按钮。
（2）运行状态：根据用户的楼层请求，电梯进入运行状态，控制电梯上升或下降到指定的楼层。
（3）停靠状态：当电梯到达用户选择的楼层后，触发门开关传感器，电梯停靠在该楼层，打开门，等待乘坐者上下电梯。
（4）故障保护：在电梯运行过程中，如发生故障或超载，电梯控制程序会实时检测到并响应，立即停止电梯运行，防止事故发生。
4.系统优化：（1）节能模式：当电梯长时间无人使用时，系统自动进入节能模式，关闭一部分电梯设备，降低能耗。
（2）自适应调度：根据电梯运行状态和楼层请求情况，动态调整电梯的运行策略，提高运行效率。
（3）可视化界面：通过触摸屏等设备，提供给用户一个直观的界面，显示电梯当前的状态和楼层信息。
通过以上设计方案，基于PLC的五层电梯控制系统能够满足电梯正常运行、安全可靠、节能环保等功能需求。

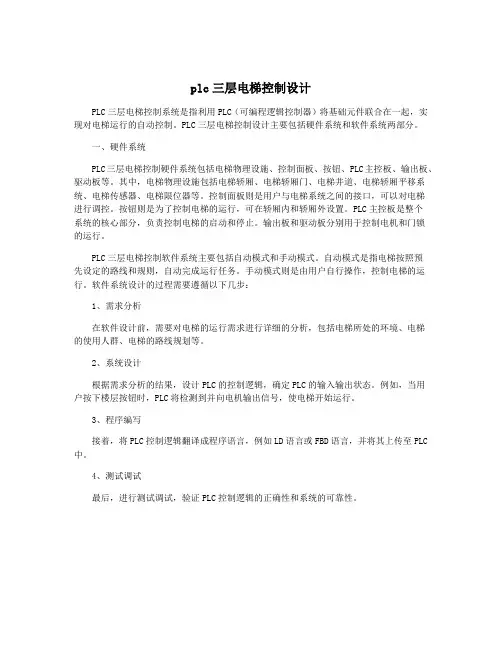

plc三层电梯控制设计
PLC三层电梯控制系统是指利用PLC（可编程逻辑控制器）将基础元件联合在一起，实现对电梯运行的自动控制。
PLC三层电梯控制设计主要包括硬件系统和软件系统两部分。
一、硬件系统
PLC三层电梯控制硬件系统包括电梯物理设施、控制面板、按钮、PLC主控板、输出板、驱动板等。
其中，电梯物理设施包括电梯轿厢、电梯轿厢门、电梯井道、电梯轿厢平移系统、电梯传感器、电梯限位器等。
控制面板则是用户与电梯系统之间的接口，可以对电梯
进行调控。
按钮则是为了控制电梯的运行，可在轿厢内和轿厢外设置。
PLC主控板是整个
系统的核心部分，负责控制电梯的启动和停止。
输出板和驱动板分别用于控制电机和门锁
的运行。
PLC三层电梯控制软件系统主要包括自动模式和手动模式。
自动模式是指电梯按照预
先设定的路线和规则，自动完成运行任务。
手动模式则是由用户自行操作，控制电梯的运行。
软件系统设计的过程需要遵循以下几步：
1、需求分析
在软件设计前，需要对电梯的运行需求进行详细的分析，包括电梯所处的环境、电梯
的使用人群、电梯的路线规划等。
2、系统设计
根据需求分析的结果，设计PLC的控制逻辑，确定PLC的输入输出状态。
例如，当用
户按下楼层按钮时，PLC将检测到并向电机输出信号，使电梯开始运行。
3、程序编写
接着，将PLC控制逻辑翻译成程序语言，例如LD语言或FBD语言，并将其上传至PLC 中。
4、测试调试
最后，进行测试调试，验证PLC控制逻辑的正确性和系统的可靠性。

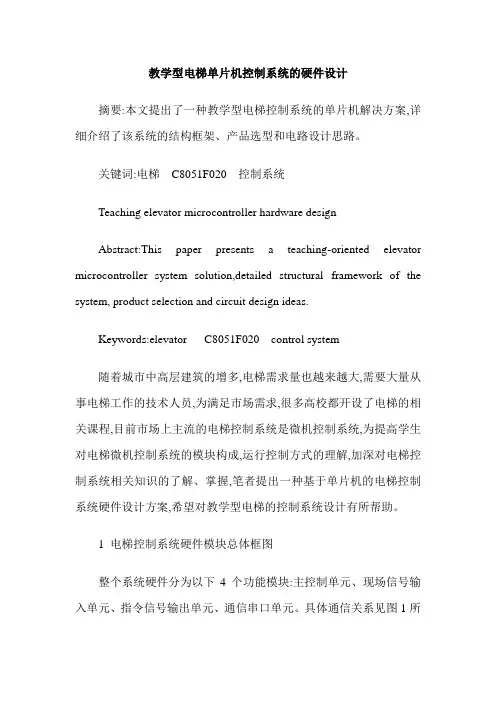

教学型电梯单片机控制系统的硬件设计摘要:本文提出了一种教学型电梯控制系统的单片机解决方案,详细介绍了该系统的结构框架、产品选型和电路设计思路。
关键词:电梯C8051F020 控制系统Teaching elevator microcontroller hardware designAbstract:This paper presents a teaching-oriented elevator microcontroller system solution,detailed structural framework of the system, product selection and circuit design ideas.Keywords:elevator C8051F020 control system随着城市中高层建筑的增多,电梯需求量也越来越大,需要大量从事电梯工作的技术人员,为满足市场需求,很多高校都开设了电梯的相关课程,目前市场上主流的电梯控制系统是微机控制系统,为提高学生对电梯微机控制系统的模块构成,运行控制方式的理解,加深对电梯控制系统相关知识的了解、掌握,笔者提出一种基于单片机的电梯控制系统硬件设计方案,希望对教学型电梯的控制系统设计有所帮助。
1 电梯控制系统硬件模块总体框图整个系统硬件分为以下4个功能模块:主控制单元、现场信号输入单元、指令信号输出单元、通信串口单元。
具体通信关系见图1所示。
主控制单元为负责对现场信号的分析处理,并下达相关指令指挥电梯运行;现场信号输入单元确保将现场信号实时准确地输入到单片机的输入接口中;指令输出信号单元负责将指令实时传递到电梯的各电气部件;通信串口单元可把控制系统与计算机建立联接,接受或输出信号和程序。
2 各模块的选型及电路设计2.1 主控制单元采用美国silicon lab公司的C8051F020为MCU。
C8051F020是完全集成的混合信号系统级MCU芯片,性能明显优于8051系列单片机,性能特点包括:(1)高速、流水线结构的8051兼容的CIP-51内核(可达25MIPS);与传统的8051单片机相比,C8051F020的指令运行速度更快,是一般8051单片机的10倍以上。

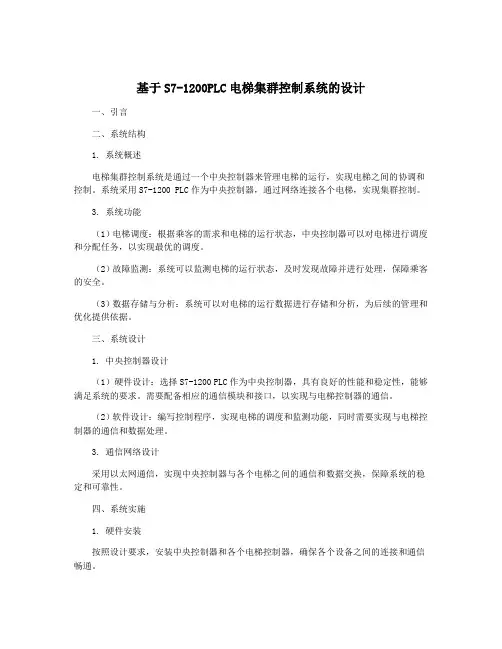

基于S7-1200PLC电梯集群控制系统的设计一、引言二、系统结构1. 系统概述电梯集群控制系统是通过一个中央控制器来管理电梯的运行，实现电梯之间的协调和控制。
系统采用S7-1200 PLC作为中央控制器，通过网络连接各个电梯，实现集群控制。
3. 系统功能（1）电梯调度：根据乘客的需求和电梯的运行状态，中央控制器可以对电梯进行调度和分配任务，以实现最优的调度。
（2）故障监测：系统可以监测电梯的运行状态，及时发现故障并进行处理，保障乘客的安全。
（3）数据存储与分析：系统可以对电梯的运行数据进行存储和分析，为后续的管理和优化提供依据。
三、系统设计1. 中央控制器设计（1）硬件设计：选择S7-1200 PLC作为中央控制器，具有良好的性能和稳定性，能够满足系统的要求。
需要配备相应的通信模块和接口，以实现与电梯控制器的通信。
（2）软件设计：编写控制程序，实现电梯的调度和监测功能，同时需要实现与电梯控制器的通信和数据处理。
3. 通信网络设计采用以太网通信，实现中央控制器与各个电梯之间的通信和数据交换，保障系统的稳定和可靠性。
四、系统实施1. 硬件安装按照设计要求，安装中央控制器和各个电梯控制器，确保各个设备之间的连接和通信畅通。
2. 软件实施编写中央控制器和电梯控制器的控制程序，进行调试和测试，确保系统能够正常运行。
3. 系统联调将各个电梯连接到中央控制器的网络上，进行系统联调和测试，确保系统的稳定和可靠。
五、系统优化1. 调度算法优化根据实际运行情况，对调度算法进行优化，提高系统的效率和响应速度。
3. 数据分析优化对系统的运行数据进行统计和分析，为后续的管理和优化提供依据，提高系统的性能和稳定性。
六、总结基于S7-1200 PLC的电梯集群控制系统的设计，能够实现电梯之间的协调和控制，提高运行效率和安全性，满足大楼电梯管理的需求。
在实施和运行过程中，需要不断优化和改进，以提高系统的性能和稳定性。
希望本文对电梯集群控制系统的设计和实施有所帮助。
基于单片机的电梯控制系统设计随着现代社会的快速发展，电梯已成为人们日常生活中不可或缺的运输工具。
为了提高电梯的运行效率，保证其安全可靠性，设计一种基于单片机的电梯控制系统。
该系统以单片机为核心，结合传感器、按键、显示等模块，实现对电梯的运行状态、楼层信号、呼梯信号的实时监控与显示。
一、系统硬件设计1、单片机选择本设计选用AT89S52单片机作为主控芯片，该芯片具有低功耗、高性能的特点，内部集成了丰富的外围设备，方便开发与调试。
2、输入模块设计输入模块主要包括楼层传感器和呼梯按钮。
楼层传感器采用光电式传感器，安装在各楼层，用于检测电梯的运行状态和位置；呼梯按钮安装在电梯轿厢内，用于收集用户的呼梯信号。
3、输出模块设计输出模块主要包括显示模块和驱动模块。
显示模块采用LED数码管，用于实时显示电梯的运行状态、楼层位置等信息；驱动模块包括继电器和指示灯，用于控制电梯的运行和指示状态。
4、通信模块设计通信模块采用RS485总线，实现单片机与上位机之间的数据传输与通信。
二、系统软件设计1、主程序流程图主程序主要实现电梯控制系统的初始化、数据采集、处理与输出等功能。
主程序流程图如图1所示。
图1主程序流程图2、中断处理程序中断处理程序主要包括外部中断0和定时器0的中断处理。
外部中断0用于处理楼层传感器的信号，定时器0用于计时和速度控制。
三、系统调试与性能分析1、硬件调试首先对电路板进行常规检查，包括元器件的焊接、电源的稳定性等；然后分别调试输入、输出、通信等模块，确保各部分功能正常。
2、软件调试在硬件调试的基础上，对软件进行调试。
通过编写调试程序，检查各模块的功能是否正常；利用串口调试工具，对通信模块进行调试。
3、性能分析经过调试后的电梯控制系统，其性能稳定、运行可靠。
该系统能够实现对电梯运行状态、楼层信号、呼梯信号的实时监控与显示，并且具有速度快、安全可靠等特点。
该系统还具有成本低、易于维护等优点，适用于各种场合的电梯控制。
基于PLC的智能电梯控制系统设计智能电梯控制系统是现代城市中不可或缺的一部分。
本文将介绍基于可编程逻辑控制器（PLC）的智能电梯控制系统设计。
1. 系统概述及需求分析智能电梯控制系统的主要功能是根据用户的需求和楼层的情况，实现电梯的安全、高效地运行。
该系统应具备以下特点：- 自动调度：根据乘客分布和楼层需求，合理分配电梯资源，降低等待时间和能源消耗。
-故障检测与报警：及时监测电梯的故障情况，并通过声音或显示屏等方式向用户发出警报。
- 安全保护：通过检测电梯内外的重量和限制人数，确保电梯的安全运行。
- 软启动和软停止：通过控制电梯的加速度和减速度，实现舒适的乘坐体验。
2. 硬件设计基于PLC的智能电梯控制系统的硬件设计需要包括以下部分：- PLC：作为控制系统的核心，负责接收和处理传感器和按钮的输入信号，并控制电梯的运行。
- 传感器：包括电梯内外的按钮、楼层传感器、重量传感器等，用于获取电梯和乘客的状态信息。
- 电梯主机：电梯的驱动设备，包括电机和减速器等，负责实现电梯的移动。
- 显示屏和声音设备：用于向用户显示当前楼层、电梯状态和发出报警声音等。
- 通信设备：可选的设备，用于与外部系统进行通信，如远程监控和管理系统。
3. 软件设计基于PLC的智能电梯控制系统的软件设计包括以下方面：- 输入信号处理：PLC需要接收来自各个传感器和按钮的输入信号，并根据信号类型进行处理。
- 运行调度算法：根据乘客分布和楼层需求，采用合适的调度算法来实现电梯的自动调度功能。
- 运动控制：根据输入信号和调度算法，控制电梯主机的运动，实现电梯的平稳启动、停止和运行。
- 状态监测和故障检测：监测电梯的状态，包括位置、速度、载荷等，及时检测故障并发出警报。
- 用户接口设计：通过显示屏和声音设备，向用户显示当前楼层、电梯状态以及发出报警声音等。
4. 系统测试与调试设计完智能电梯控制系统后，需要进行系统的测试和调试。
包括以下步骤：- 验证输入信号的传输和处理是否正确，如按钮的响应、传感器的准确性等。

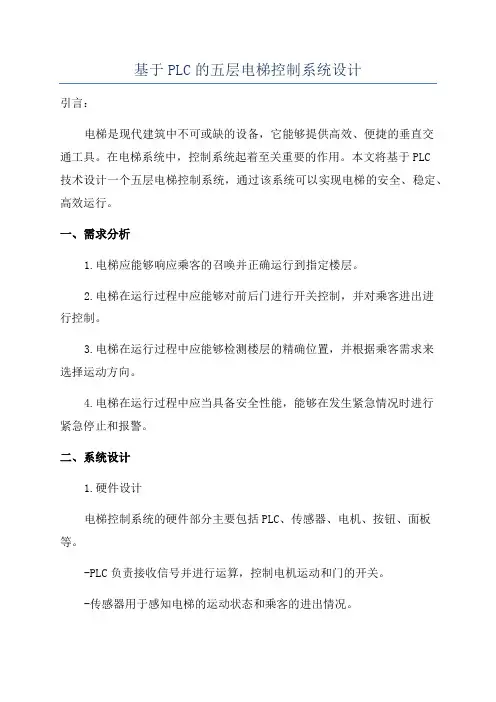

基于PLC的五层电梯控制系统设计引言：电梯是现代建筑中不可或缺的设备，它能够提供高效、便捷的垂直交通工具。
在电梯系统中，控制系统起着至关重要的作用。
本文将基于PLC技术设计一个五层电梯控制系统，通过该系统可以实现电梯的安全、稳定、高效运行。
一、需求分析1.电梯应能够响应乘客的召唤并正确运行到指定楼层。
2.电梯在运行过程中应能够对前后门进行开关控制，并对乘客进出进行控制。
3.电梯在运行过程中应能够检测楼层的精确位置，并根据乘客需求来选择运动方向。
4.电梯在运行过程中应当具备安全性能，能够在发生紧急情况时进行紧急停止和报警。
二、系统设计1.硬件设计电梯控制系统的硬件部分主要包括PLC、传感器、电机、按钮、面板等。
-PLC负责接收信号并进行运算，控制电机运动和门的开关。
-传感器用于感知电梯的运动状态和乘客的进出情况。
-电机负责电梯的升降运动。
-按钮用于乘客的召唤和指示。
-面板用于显示电梯当前状态和提供用户操作界面。
2.软件设计软件部分主要包括PLC程序的设计和逻辑控制。
-接收信号部分：PLC接收按钮的信号，根据位置信息计算电梯运动的方向和距离，并控制电机启动或停止。
-控制部分：根据电梯位置和乘客需求，控制电梯的开门和关门动作，并保证安全性能。
-状态显示部分：通过面板显示电梯的状态、当前楼层和故障信息等。
三、系统实施1.传感器安装在电梯内部和外部安装传感器，用于感知电梯的运动状态（升降、停止）和乘客的进出情况。
-运动状态传感器：用于检测电梯是否处于运动状态。
-乘客进出传感器：用于检测电梯内部乘客的人数和外部按钮的状态。
2.PLC程序设计根据硬件设计和需求分析，编写PLC程序进行逻辑控制。
-接收信号部分：通过PLC输入接口接收按钮信号和传感器信号。
-控制部分：根据电梯的运动状态和乘客的需求，控制电机运动和门的开关，并确保安全性能。
-状态显示部分：通过PLC输出接口将电梯状态信息传输给面板进行显示。
四、系统调试和运行在系统安装完毕后，进行一系列的测试和调试。

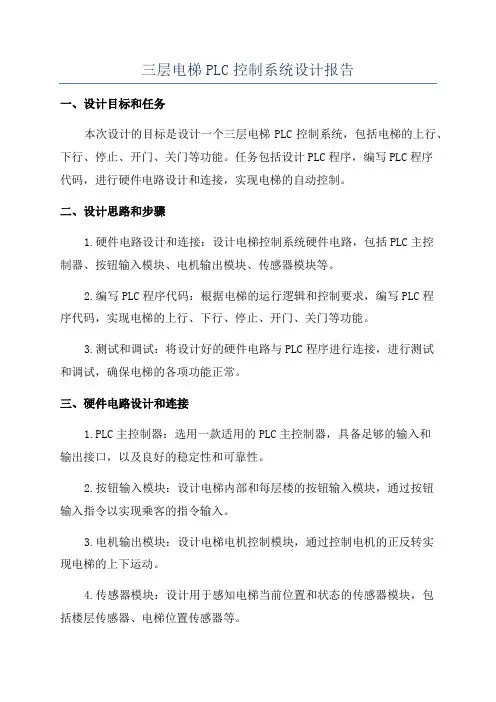

三层电梯PLC控制系统设计报告一、设计目标和任务本次设计的目标是设计一个三层电梯PLC控制系统，包括电梯的上行、下行、停止、开门、关门等功能。
任务包括设计PLC程序，编写PLC程序代码，进行硬件电路设计和连接，实现电梯的自动控制。
二、设计思路和步骤1.硬件电路设计和连接：设计电梯控制系统硬件电路，包括PLC主控制器、按钮输入模块、电机输出模块、传感器模块等。
2.编写PLC程序代码：根据电梯的运行逻辑和控制要求，编写PLC程序代码，实现电梯的上行、下行、停止、开门、关门等功能。
3.测试和调试：将设计好的硬件电路与PLC程序进行连接，进行测试和调试，确保电梯的各项功能正常。
三、硬件电路设计和连接1.PLC主控制器：选用一款适用的PLC主控制器，具备足够的输入和输出接口，以及良好的稳定性和可靠性。
2.按钮输入模块：设计电梯内部和每层楼的按钮输入模块，通过按钮输入指令以实现乘客的指令输入。
3.电机输出模块：设计电梯电机控制模块，通过控制电机的正反转实现电梯的上下运动。
4.传感器模块：设计用于感知电梯当前位置和状态的传感器模块，包括楼层传感器、电梯位置传感器等。
四、PLC程序代码设计1.定义输入和输出变量：根据硬件电路的连接，定义PLC程序需要使用的输入和输出变量。
2.设定楼层传感器的逻辑：通过楼层传感器的信号，判断电梯当前所在楼层，将楼层信息保存在变量中。
3.设定按钮输入的逻辑：根据乘客的指令，判断应该向上或向下运动，并将指令保存在变量中。
4.设定电梯运动的逻辑：根据按钮输入和楼层传感器的信号，判断电梯是否需要上行或下行，并控制电机的正反转以实现运动。
5.设定电梯开关门的逻辑：根据电梯当前楼层和按钮输入的指令，控制电梯门的开关动作。
五、测试和调试将设计好的硬件电路与PLC程序进行连接，进行测试和调试，确保电梯的各项功能正常。
检查电梯的上行、下行、停止、开门、关门等操作是否正常，以及按钮输入和楼层传感器等功能是否准确可靠。
毕业设计三层电梯PLC控制系统设计三层电梯PLC控制系统是一个非常重要的设计任务，本文将提供一个完整的设计方案，包括电梯系统的工作原理、硬件设计、PLC编程和测试方案。
1.电梯系统工作原理：电梯系统由控制系统、传感器、电机和电梯轿厢组成。
控制系统通过传感器检测电梯轿厢的位置，并根据乘客的操作信号控制电机的运行，使电梯能够安全、快速地运行。
2.硬件设计：2.1PLC选择：为了实现电梯系统的智能化控制，我们建议选择一款高性能、稳定可靠的PLC。
具体选择PLC的型号应根据项目需求进行决定。
2.2电机控制：电梯轿厢的运行主要通过电机实现。
我们可以使用变频器来控制电机的速度，并通过PLC输出控制信号给变频器。
2.3位置检测：电梯轿厢的位置可以通过霍尔传感器或光电传感器来检测。
这些传感器将传感器信号传输给PLC，从而实现对电梯位置的监控和控制。
2.4乘客操作：电梯的乘客操作可以通过按钮或触摸屏来实现。
按钮和触摸屏将操作信号传输给PLC，PLC通过判断信号类型以及当前电梯的状态来进行相应的控制。
3.PLC编程：根据电梯系统的需求，我们可以使用Ladder Diagram或者其他编程语言对PLC进行编程。
3.1初始化：当电梯系统刚启动时，PLC可以进行一系列的初始化操作，包括检测电梯轿厢的初始位置、设置电梯轿厢的初始方向以及初始化电梯轿厢上的按钮状态。
3.2电梯运行：在正常运行状态下，PLC会周期性地检测电梯位置，并根据乘客的操作信号来判断电梯的运行方向和目标楼层。
PLC会控制电机的运行，使电梯能够顺利到达目标楼层。
3.3紧急情况：在紧急情况下，如火灾或停电，PLC应能够切换到紧急模式。
在紧急模式下，PLC会使电梯立即停止并打开轿厢门。
4.测试方案：在设计完成后，我们需要对电梯系统进行各种测试以确保其正常运行。
4.1功能测试：测试电梯系统的各种功能，包括楼层选择、紧急停止、故障诊断等。
4.2安全性测试：测试电梯在紧急情况下的应急响应能力，包括火灾或停电情况下的反应速度和系统稳定性。
《基于PLC的电梯控制系统的设计与仿真》篇一一、引言随着城市化的进程加速，高层建筑的数量不断增长，电梯作为建筑物垂直交通的主要工具，其安全性和效率性变得尤为重要。
本文将介绍基于PLC（可编程逻辑控制器）的电梯控制系统的设计与仿真，以实现电梯的高效、安全、稳定运行。
二、系统设计1. 硬件设计基于PLC的电梯控制系统硬件主要包括PLC、触摸屏、变频器、电机、编码器、传感器等。
其中，PLC作为核心控制单元，负责接收和处理各种信号，控制电梯的启动、停止、方向等动作。
触摸屏则用于显示电梯的运行状态和指令输入。
变频器和电机负责驱动电梯的上下运行。
编码器和传感器则用于检测电梯的位置、速度、负载等状态信息。
2. 软件设计软件设计是电梯控制系统的关键部分，主要包括PLC程序设计、触摸屏界面设计等。
PLC程序设计采用梯形图或结构化控制语言，实现电梯的逻辑控制、信号处理、故障诊断等功能。
触摸屏界面设计则根据用户需求，设计直观、易操作的界面，显示电梯的运行状态和指令输入。
三、系统功能基于PLC的电梯控制系统具有以下功能：1. 信号输入与输出：系统能接收来自外部的召唤信号、指令信号等，并输出相应的控制信号，实现电梯的启动、停止、方向等动作。
2. 逻辑控制：系统采用PLC程序实现逻辑控制，确保电梯在各种情况下都能安全、稳定地运行。
3. 故障诊断：系统具有故障诊断功能，当电梯出现故障时，能及时检测并显示故障信息，方便维修人员快速定位和解决问题。
4. 节能优化：通过变频器控制电机运行，实现电梯的节能优化。
四、系统仿真为了验证基于PLC的电梯控制系统的设计和性能，我们进行了系统仿真。
仿真采用了MATLAB/Simulink等仿真软件，建立了电梯控制系统的仿真模型。
通过输入不同的信号和参数，模拟电梯在不同情况下的运行过程，验证系统的逻辑控制、信号处理、故障诊断等功能是否正常。
仿真结果表明，基于PLC的电梯控制系统具有良好的性能和稳定性，能满足实际运行的需求。
基于51单片机的电梯智能控制系统设计与实现电梯智能控制系统是一种基于微控制器的设计，它的主要目的是帮助电梯自动化运行并保证运行的安全性。
本文将介绍基于51单片机的电梯智能控制系统的设计和实现。
一、电梯智能控制系统的设计思路若要设计一款电梯智能控制系统，我们需要考虑以下方面：1. 电梯的联动性：我们需要让电梯在呼叫系统和在楼层之间进行联动通信，从而实现自动化操作。
2. 速度控制器：电梯的电控系统中应该包括速度控制器以及对所有电动机和电脑设备的功率管理。
3. 安全保障：此类系统应该包括底层的传感器和控制器，以预防电梯陷入危险的情况。
基于这些方面，我们可以设计出以下的电梯智能控制系统：1. 位于每个楼层的面板将包括两个按钮：上行/下行和电梯呼叫。
2. 每个电梯都有自己的控制器，可以预测每个乘客的目标楼层以及电梯运动的方向。
3. 运动速度应该根据电梯的位置或者方向进行控制。
当电梯靠近楼层之后，速度应该降低并使电梯到达目的地。
4. 当电梯遇到紧急情况，如被卡住或者有人挡住，控制器应该立即响应并阻止电梯运动，避免任何可能危险的事件发生。
二、电梯智能控制系统的硬件设计以下是电梯智能控制系统的基本硬件设计：1. 单片机：电梯智能控制系统需要恰当的单片机来控制每个电梯的速度和位置，同时实现通信功能。
在本例中，我们使用51单片机。
2. 传感器：控制电梯位置和速度的传感器包括霍尔传感器和光电传感器。
3. 驱动器：驱动器是一种组件，可以调节电器负载的功率流量。
在电梯中，我们使用电动机和变频器驱动器来控制电梯的运动。
4. LED 显示器：该显示器用于指示电梯的运动状态，例如方向的指示灯、上行/下行箭头、电梯当前位置的数字等。
5. 按钮面板：面板应该在每个楼层提供上行/下行按钮和呼叫按钮，以允许乘客控制电梯。
三、电梯智能控制系统的软件设计以下是电梯智能控制系统的基本软件设计：1. 定时器：使用定时器来控制每个电梯的位置和速度，例如电梯到达楼层时，应该停止电梯并允许乘客离开或进入电梯。
基于单片机的电梯控制系统的设计电梯控制系统被广泛应用于现代化城市、商业综合体、大型住宅等地方，它的安全性和便捷性受到广泛关注。
基于单片机电梯控制系统的出现，完美地解决了一系列问题，如传统微型电梯控制系统存在的布线麻烦、易受电磁干扰、系统资源不足等问题。
下面，本文将详细介绍基于单片机的电梯控制系统。
一、设计思想本控制系统采用AT89S51单片机作为控制器，其使用了数字电路和模拟电路相结合的设计方法，从而实现了对电梯的自动控制。
该系统集成了多种保护措施，具有高度的可靠性、抗干扰能力和波动能力，是一种非常实用的电梯控制系统。
二、硬件设计（1）AT89S51单片机该单片机采用8位CMOS微控制器，程序存储器容量为32KB，数据存储器容量为2KB，支持定时器/计数器、串行通信接口等外设。
（2）电梯电机电梯电机是电梯运行的关键部件之一，常见的电梯电机有交流电机和直流电机两种。
设计时需根据实际需要选择合适的电机，以实现电梯的起升和运行。
（3）门禁控制器门禁控制器是门禁装置的核心部件之一，用于控制电梯门的开启和关闭，保证电梯的安全性。
（4）电源模块电源模块提供电梯系统所需的稳定可靠的电源。
（5）其他模块还需要设计开关模块、指示灯模块、蜂鸣器模块等其他模块，以实现电梯的正常控制和提示。
三、软件设计该系统总共包含三个模块，即控制模块、运算模块和存储模块。
（1）控制模块第一步：启动电梯，检查电路可靠性，门状态、里程表、楼层显示等各项需要监测的装置是否正常工作。
第二步：选择电梯的运行方向和终点楼层。
第三步：通过监测电梯门开关的状态来控制电梯门的开关以及上下行电梯。
（2）运算模块运算模块负责楼层选取、电梯运转等计算工作。
具体方法：1.通过扫描各楼层的按钮输入，分析电梯所选楼层的方向。
2.确定电梯到达的楼层。
3.开关电梯门。
4.根据现场需求继续运行或停止。
（3）存储模块存储模块主要用于存储电梯的相关参数和状态信息，如电梯所在楼层、电梯的运行方向、上升/下降时间、停留时间等。
六部十层电梯控制系统的设计与实现
六部十层电梯控制系统的设计和实现需要考虑多个方面,包括硬件设备的选择以及软件系统的设计。
以下是一个简单的实现流程：
1. 硬件设计
选用单片机作为控制系统核心部件。
在每个电梯的电梯间,放置一块显示屏和一个终端按钮,将它们连接到单片机上。
还需要连接多个电梯厅的终端按钮到单片机上。
2. 程序设计
首先,需要编写一个输入监听程序来接收来自各个地点的电梯请求。
然后,编写一个算法,根据电梯运行的时间和方向,计算出最佳响应电梯。
该电梯的朝向应该与请求的方向一致。
计算出结果后,控制单片机将电梯调度到相应楼层。
3. 控制电梯上下运动
在控制系统中,电梯的传感器和马达应该始终监测电梯的位置。
当电梯到达请求的楼层时,控制器将电梯停止并打开门。
当人员从电梯出去后,控制器关闭门并使电梯运动按照先前的方向。
4. 设置错误监测机制
在设计控制系统时,还应考虑安全因素。
例如：如果电梯发生故障,人员如何紧急处理。
可以考虑设置故障检测机制,以便及时发现和修复电梯故障。
5. 软件测试及优化
在完成基本设计之后,需要对系统进行测试和验证。
从用户的角度出发,模拟各种情况,如同时有多个电梯请求,电梯停留时间设置等。
在此基础上,优化控制算法和规则,确保电梯系统的稳定和高效运行。
通过以上步骤,就可以实现一个较为完整的六部十层电梯控制系统。
《基于PLC的四层电梯控制系统的设计》篇一一、引言随着现代建筑技术的不断发展，电梯作为建筑物内垂直交通的重要设备，其控制系统的设计显得尤为重要。
传统的电梯控制系统已经无法满足现代建筑的需求，因此，基于PLC（可编程逻辑控制器）的四层电梯控制系统的设计应运而生。
本文将详细介绍基于PLC的四层电梯控制系统的设计思路、实现方法和应用前景。
二、系统设计概述本系统采用PLC作为核心控制器，实现对四层电梯的全面控制。
系统包括电梯的启动、停止、呼梯、平层、开门、关门等功能的控制。
通过PLC的编程，实现对电梯的智能化管理，提高电梯的运行效率和安全性。
三、硬件设计1. PLC控制器：选用高性能的PLC控制器，具备强大的数据处理能力和稳定的运行性能。
2. 传感器：包括楼层传感器、门状态传感器、光幕传感器等，用于检测电梯的状态和位置。
3. 执行器：包括电机、电磁阀等，用于实现电梯的启动、停止、平层、开门、关门等动作。
4. 人机界面：采用触摸屏或按钮面板，方便用户进行操作和了解电梯状态。
四、软件设计1. PLC程序设计：根据电梯的控制要求，编写PLC程序，实现电梯的启动、停止、呼梯、平层、开门、关门等功能的控制。
程序采用模块化设计，便于后期维护和升级。
2. 上位机监控软件：通过组态软件或自定义软件开发上位机监控软件，实现对电梯运行状态的实时监控和数据分析。
3. 通信协议：采用标准的通信协议，实现PLC控制器与上位机监控软件之间的数据传输和通信。
五、系统功能实现1. 呼梯功能：乘客通过按钮或触摸屏呼梯，系统根据当前电梯的位置和方向，自动响应呼梯请求。
2. 平层功能：电梯在到达指定楼层时，通过PLC控制电机精确平层，确保乘客上下方便。
3. 开门、关门功能：通过PLC控制电磁阀，实现电梯门的自动开关。
当电梯到达指定楼层时，系统自动判断是否需要开门，并控制电磁阀实现开门动作。
4. 故障诊断与报警功能：系统具备故障诊断和报警功能，当电梯出现故障时，系统自动报警并显示故障信息，方便维护人员及时处理。
第三章电梯控制系统硬件设计电梯控制系统设计思路电梯控制系统总体设计流程图如图NY图电梯控制系统总体设计流程图本设计以PLC为工具对五层电梯的各种操作进行控制。
PLC控制系统的设计一般可以分为以下几个步骤：⑴熟悉被控对象，制定控制方案⑵确定所设计系统的I/O点数⑶选择PLC机型⑷选择输入、输出设备，分配PLC的I/O地址⑸系统调试⑹编写相关技术文件可编程控制器的选型I/O点的估算：装置共有33点输入指令信号，32点输出控制信号，输入信号包括：楼层内、外选择信号、轿厢运行时楼层检测信号、检修控制系统信号、消防模拟信号、极限限位保护信号等，输出信号包括：变频驱动信号、楼层显示控制系统信号、楼层内外呼指示信号、上下行指示信号、到站钟信号、电梯开门、关门信号以及安全保护信号等。
可编程控制器S7- 200 的CPU226输入，输出点数为24/16 。
需要扩展一块EM223,DI16/DO16.存储容量的估算用户程序占用内存的多少与多种因素有关。
例如:输入/ 输出点的数量、类型、输入/ 输出之间的关系的复杂程度、需要进行运算处理的难易程度、程序结构等都与内存容量有关。
因此,在用户程序调试好之前很难估算内存容量。
一般只能根据I/ O点数与类型、控制的繁简程度加以估算。
考虑备用与计算机接口通讯所占用的内存容量,估算本系统要有1K 字节以上的内存容量。
各种PLC的比较和选型现在知名的PLC品牌有很多种，如美国AB、ABB、松下、西门子、汇川、三菱、欧姆龙、台达、富士、施耐德、信捷和利时等。
三菱公司的PLC是较早进入中国市场的产品。
其小型机F1/F2系列是F系列的升级产品早起在我国的销量很多，使得许多大专院校讲解PLC编程的教材都以三菱公司的PLC 为例。
国内的一些PLC生产厂家为了迅速获得用户，其PLC编程语言的指令集都与三菱公司的PLC兼容。
三菱PLC以其高性能、低价格迎合了中国工控行业的需要，在国内得到了广泛的应用，但三菱的模拟量模块价格昂贵，程序复杂，不适合用来研究此系统。
OMRON C 系列PLC产品门类齐、型号多、功能强、适应面广。
大致可以分为微型、小型、中型和大型四大类。
整体式结构的微型 PLC机是以C20P为代表的机型。
叠装式或称紧凑式结构的微型机以CJ型机最为典型。
它具有超小型和超薄型的尺寸。
小型PLC机以P型机和CPM型机最为典型，这两种部属坚固整体型结构，具有体积更小、指令更丰富、性能更优越。
通过I/O扩展可实现10-140点输入输出点数的灵活配置，并可连接可编程终端直接从屏幕上进行编程。
中型机以C200H系列最为典型，主要有C200H、C200HS、C200HX、C200HG和C200HE等型号产品。
在程序容量、扫描速度和指令功能上优于小型机同时可以配置更完善的接口单元模块。
可以与上位机、下位PLC 机及各种外部设备组成具有各种用途的计算机控制系统和工业自动化网络。
但是欧姆龙系列PLC硬件可靠性不如西门子PLC且价格也很贵，并不适合此次研究。
SIMATIC S7-200 系列PLC是西门子最着名的PLC品牌。
它适用于各行各业、各种场合中的检测、监测及控制。
S7-200系列的强大功能使其无论在独立运行中或相连成网络皆能实现复杂控制功能。
S7-200系列出色表现在以下几个方面：极高的可靠性、极丰富的指令集、易于掌握、便捷的操作、丰富的内置集成功能、实时特性、强劲的通讯能力、丰富的扩展模块等。
S7-200系列在集散自动化系统中充分发挥其强大功能。
使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。
应用领域极为广泛，覆盖所有与自动检测、自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境护设备等等。
设计PLC控制系统时，首要的控制目标就是：确保生产的安全可靠，能长期稳定运行，保证产品高质量，提高生产效率，改善信息管理等。
如果要求以极高的可靠性为控制目标，构成PLC冗余控制系统，这时要从能够完成冗余控制的PLC型号中进行选择；如果以改善信息管理为控制目标，要首先考虑通信能力。
另一个方面就是要对PLC的硬件配置的考虑，可以从CPU的能力、I/O系统、指令系统、响应速度或其它考虑。
综合考虑后，本设计选择了西门子公司生产的S7-200型机。
S7-200系列PLC具有以下优点：⑴ A/D、D/A转换精度及转换速度高，一个模拟量模块带3路A/D，1路D/A，A/D、D/A转换速度高为125us，为保证系统的采样、控制精度及调节速度提供了基本的物理条件；其他厂家PLC的模拟量模块的A/D、D/A转换速度均为ms级，不具备必要条件，而且S7-200PLC的模拟量模块单价为同类最低，因此具有很好的性能价格比。
⑵ CPU运算速度快，位，指令丰富：具有浮点运算、指针运算、中断、通讯响应、PID运算、PWM脉冲输出等功能，存储容量大，充分适应现代控制技术，如最优控制、自适应控制、变结构控制等控制算法的要求；⑶输入/输出点多、响应快，24输入/16，每点可设置滤波参数，4个20KHz高速计数器，2个高速输出口，适应实时控制的要求；⑷通讯组网能力强，配有2个232/485通讯口，可方便连接232/485/422等通讯接口，适应监控系统的要求；⑸可靠性高，将CPU模块，输入/输出I/O模块，通讯模块高度集成一体，简化结构，使用方便。
电梯控制系统各环节的设计电梯轿厢楼层位置检测环节电梯PLC控制不再使用继电器控制系统中模拟轿厢运动的机械选层器，因而电梯运行过程中，轿厢所处楼层位置如何检测PLC软件、如何根据给定输入信号及运行条件判断或计算楼层数，是电梯正常运行的重要问题，是正确定向和选层换速的必备前提。
轿厢楼层位置检测的方法很多，如磁感应器信号直接输人、双稳态磁保护开关状态编码输入和光电开关脉冲输入、接近开关输入等，但最为常用的当属旋转编码器输入。
旋转编码器可用于测量转角、转速及位移。
当转动旋转编码器的转轴时，输出端发送出与转角对应的脉冲数。
通过累计脉冲数量可直接算出转角和相应的位置行程。
PLC一般都有高速脉冲输入端或专用计数单元，因而在电梯PLC控制系统中，可使用旋转编码器检测电梯运行过程中轿厢所处楼层位置。
电梯PLC控制系统中旋转编码器一般采用集电极开路输出方式，直接与PLC高速脉冲输人端相连，电源可利用PLC内置24V直流电源。
箱式结构PLC具有高速脉冲输入端和硬件复位输入端，可使用一相或两相输出的编码器。
一相为脉冲输出，接PLC的0000端，另一相为复位输出，接PLC的0001端。
电梯轿内指令和厅外召唤信号的处理环节轿内指令与厅外召唤信号均需全部输入PLC，主要方法有直接输入、按钮矩阵输人、按钮信号组合输入、按钮信号编码输入等。
后三种输入方法的特点是减少了PLC的输入点数，但外部接线较麻烦，输入信号的状态以及维护检修不直观。
内指令信号处理包括信号登记、显示及本层停车消号。
信号的登记采用自锁原理，软件上采用逻辑与运算指令实现，不论电梯上行还是下行，当轿厢运行至有内指令要求的楼层时，均需换速停车，并消除登记信号，不需反向保号。
厅外召唤信号同样需要进行登记，显示本层停车信号，此外还应具有反向运行保号和直驶保号功能。
轿厢指令电路是由轿厢内人员通过指令按钮发出指令并保持这一指令，待这一指令完成后并消除该指令的电路。
厅外召唤电路，是由厅外乘梯人员通过厅外召唤按钮发出呼梯信号，并登记和记忆，完成召唤指令后消除这一呼梯信号。
电梯自动开关门的控制环节电梯的自动开关门控制要求一般如下：(1)自动门机构必须随电梯轿厢移动，即要求把自动门机构安装于轿厢顶上，除了能带动轿厢门启闭外，还应能通过机械方法使电梯轿厢在各个层楼门区安全范围内能方便地使各层的外层门也能随着轿厢门的启闭而同步启闭。
(2)当轿厢门和某层楼的层门闭合后，应由电气机械设备的机械钩子和电气接点予以表现和考核。
(3)开关门动作平稳，不得有剧烈的抖动和异常响声。
(4)关门时间一般为3-5s ，而开门时间一般为。
(5)自动门系统调整简单方便,便于维修。
(6)门电机要具有一定的堵转能力。
为实现这些要求,现设计如下:电梯运行中的开门是待电梯平层后自动开启的。
这一自动控制是由干簧感应器实现的。
干簧感应器被装在轿厢顶部,随轿厢上下运动，隔磁板由支架固定在电梯导轨上，当电梯欲平层时，隔磁板插入KR2开门区域干簧感应器的缺口内，使干簧管的动断触头复位，接通开门区域继电器K47线圈电路，KA7动合触头闭合。
电梯平层结束时，运行继电器KA11线圈断电，其动断触头复位，于是开门继电器KA2线圈通过以闭合的门锁继电器KA11动合触头、停层时间继电器KT8断电延时断开触头而通电吸合并自保，KA2触头转换时，M(直流激励电动机)向开门方向旋转将门自动开启。
电梯门从敞开到关闭的时间，一般整定为4-6s，由KT8控制。
电阻电容串联支路并联后接入110V直流电压。
在KA2动合触头闭合后KT8线圈通电吸合，电容器C8两极板电压充至110V，当电梯门开启到位时，压下SQ24开关，KA2线圈断电释放开始，时间继电器 KT8 线圈外加直流电源切断，但C8通过电阻R12、R13和KT8线圈放电，使KT8仍不释放。
随着放电进行，C8极板电压降低,放电电流减少，KT8线圈电压降低到小于等于其释放电压时，KT8释放,关门动作开始，KT8延时结束。
所以KT8延时时间是从门开启到位，KT8线圈断开直流电源到KT8线圈依靠C8放电维持吸合,直到KT8释放,关门动作开始为止,这也是门敞开的时间,即乘客上下电梯的时间。
若在延时即将结束时,尚未开启关门动作之前还有乘客进入。
此时可按下厅外召唤按钮SB1S-SB4S、SB2X-SB5X中的一个，使厅外开门继电器KA41线圈通电吸合KA41动合触头闭合，使KT8线圈又通电吸合；C8又充电。
当松开厅召唤按钮后，KA41直流电源切除，但有C8对其放电来获得又一次延迟，便于乘客继续出入。
同理，按下轿内开门按钮SB8时，也使KT8线圈重新通电闭合，电容C8充电。
当松开SB8时，由于C8对KT8线圈放电，获得再次延迟。
若不等KT8延迟结束，就提前关门，则可按下轿内指令按钮SB1-SB5，使 C8放电加快KT8维持吸合时间缩短。
关门动作提前进行。
电梯停靠楼层开门后，经4-6s延时KT8线圈断电释放。
这时起动关门继电器KA5线圈经KA9动断触头—KT8动断触头—过载继电器KA14动断触头—停站继电器KT6动断触头—慢速第一延时继电器KT2动断触头KA2动断触头而通电吸合。
KA5动合触头闭合—KA3线圈通电吸合—KA3触头转换电动机M向关门方向旋转，拖动电梯门关闭。
在关闭过程中由于行程开关SQ20、SQ21作用实现两次减速关门。
