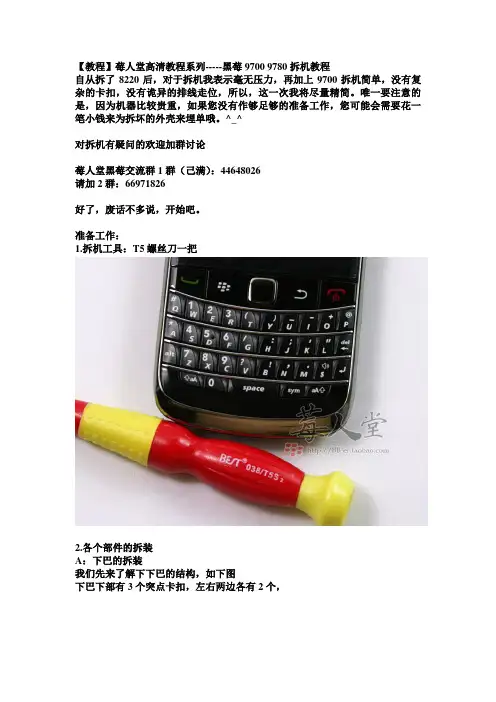

【教程】莓人堂高清教程系列-----黑莓9700 9780拆机教程

自从拆了8220后，对于拆机我表示毫无压力，再加上9700拆机简单，没有复杂的卡扣，没有诡异的排线走位，所以，这一次我将尽量精简。唯一要注意的是，因为机器比较贵重，如果您没有作够足够的准备工作，您可能会需要花一笔小钱来为拆坏的外壳来埋单哦。^_^

对拆机有疑问的欢迎加群讨论

莓人堂黑莓交流群1群（己满）：44648026

请加2群：66971826

好了，废话不多说，开始吧。

准备工作：

1.拆机工具：T5螺丝刀一把

2.各个部件的拆装

A：下巴的拆装

我们先来了解下下巴的结构，如下图

下巴下部有3个突点卡扣，左右两边各有2个，

拆下下巴后，可以看到两颗螺丝，拆下后即可拆边框

B．拆卸边框

拆边框时，建议先从底部拆起，这是最明智的选择，用指甲轻轻插入边框和中板之间的缝稍微用力即可，如下图

撬起底部后，先在下图的位置将边框轻轻撬起，此时的空间足够拿出键盘，中间有卡扣，不能使用蛮力硬拉，否则卡扣断裂，装机时会有缝隙。

我们先了解下中间的卡扣构成

如下图，中板两边有卡槽，边框上突起的卡扣刚好是插进卡槽固定，所以拆卸时反其道而行之即可

方法如下图，两手捏住边框中间卡扣位置，同时向两边拉，切记不能拉太远的距离，以防边框变形。

C：中板拆卸

其实到了这一步，操作就基本上趋于简单了，先看下主板和中板连接，顶部和触摸键左右两边各有两颗螺丝，依次拧下

拧下螺丝后，请先拆除顶部卡扣连接，如下图

到了这一步，其他的拆卸就很简单了，中板很轻易可以取出

而基本上拆机就完成了，如果要更换导航键的话，请翻转主板的背面，拨掉卡扣重新换上即可

华为荣耀9拆机换屏换后盖步骤

一、 准备工作

1. 拆机工具。（手机专用十字花螺丝刀、翘片、撬棍、吸盘、电吹风）

2. 华为荣耀9屏带中框。（屏没坏的不需要）

3. 华为荣耀9玻璃后盖。（后盖没拆坏的不需要）

从淘宝购买的华为荣耀9的屏带拆机工具，另外还需要一台热风枪，没有的话，家里吹头发的热吹风也OK。

可以看到手机屏和后盖都已经摔碎了，能凑合用，不过容易进水，还容易划伤，一问售后，标价xx8，过节不打折还，果断自己动手拆机换屏。

二、 拆后玻璃盖

热风枪温度调到最低，（防止后盖玻璃温度太高碎裂），对准玻璃后盖进行均匀加热，（何为均匀？就是出风口不要逮着一个地方吹，转圈圈或者画太极自己喜欢就好）感觉后盖烫手的时候，停止加热。用吸盘吸到玻璃后盖，翘片沿缝隙慢慢插入，幅度不要太大，慢工出细活。划到半圈，感觉间隙可以的话，放入撬棍，再用翘片划另一边，直至用吸盘取下后盖。

三、 拆主板

可以看到一层黑色散热膜，揭掉放到一边，不要丢了哦。

把靠近手机上部的螺丝拧掉，取下金属罩。

用翘片轻轻撬动摄像头排线插座，取下摄像头

把剩余的电池排线、显示屏排线，RF天线座等拔掉，主板拿出。 然后就成了这个样子。。。

四、 拆接口板

把手机下部螺丝拆掉，翘片插进去，把接口板拆出，注意有个RF天线端子先拔掉。

下面的耳机接口板、喇叭都取下。

五、 拆电池

电池是用强力双面胶粘上的，很难取下。费了九牛二虎之力才搞定。比较靠谱的方法是用信用卡或者类似的塑料卡片，沿电池的边，慢慢划进去。注意：四个边都这样操作，四边都有间隙后，再用撬棍进去。很多童鞋沿一个边，就想粗暴强行进入，导致电池变形短路。另外电池下面有两个排线，一定不能用太尖锐的刀片、镊子等金属利器乱搞，很容易擦枪走火。

素颜照，可以看到液晶屏排线已经废了，幸亏这个排线是显示屏自带的。

六、 重新组装

把主板、摄像头、接口板等放到新的带中框的屏上，重新组装起来。能拆到这一步应该就会装了。组装好以后，别忘把膜贴上，不太清楚作用，加强散热？不过有膜比没膜强，就当成是做了个XX膜修复。

1 诺基亚N8拆机换电池图文教程

NOKIA N8电池的设计可谓是一大败笔，它既不是像苹果那样直接将一块大容量的电池内置，也不是像NOKIA以往机型那样加个电池盖，将电池放在里面。而是设计成了当前的这样，要使用螺丝刀拆机才能取出电池，杀鸡取卵的工序确实给我们带来很多麻烦。我不是设计师，无法了解他们设计的初衷以及想法，如果单单是为了美观而这么设计的那就太令我们无奈了...

不多说了，下面我给大家演示下换电池的步骤，以便在大家操作的时候做个参照。

工具/原料

T-5螺丝刀一把

步骤/方法

首先，我们用T-5的螺丝刀分别拧下机器两侧下方的螺丝两边螺丝全部拧下之后我们用双手攥住手机，用两个大拇指在两侧面向外推底座，这个位置要注意最好是两边用力均匀，避免出现一端缝大一端缝小。出来缝后就可以轻轻的拔下底座了。

打开后我们看到了电池仓前的卡扣，首先我们用食指向外搬动A处的卡扣，在用拇指向上搬动B处

很简单的就开了。(下手时轻点，别造成毁灭性的伤害) 2 打开卡扣后我们向上搬开挡板，然后从根部向左退一下，拿掉挡板。

拿掉挡板后拉出电池

所有的工序基本上做完了，换完电池之后直接逆着步骤装上即可。

注意看好电池的机极性。(看好电池仓前的极性)

尼康s9300拆机教程

尼康S9300拆机教程

准备工具

• 小十字螺丝刀

• 芒果刀（或类似的可插入缝隙的薄刀）

• 吸盘

拆卸步骤

1. 准备工作

– 关闭相机并取出电池

– 确保工作环境整洁

2. 拆卸外壳

– 用螺丝刀取下相机底部的螺丝

– 用芒果刀轻轻插入相机底部可开启的缝隙

– 按顺时针方向轻轻转动芒果刀，分离底部外壳

– 沿边缘用芒果刀轻轻剥离外壳，确保不损坏内部零件

3. 拆卸电路板 – 使用螺丝刀拧下固定电路板的螺丝

– 用吸盘轻轻吸取电路板

– 检查与电路板连接的线缆，轻轻拔出并放置在安全的位置上

4. 更换零部件

– 根据需要，更换或维修需要处理的零部件

– 检查零部件是否与原件相匹配并正确安装

– 引导线缆回到原位，并确保连接稳固

5. 整理和组装

– 清理相机内部，除去灰尘和杂物

– 将电路板放回原位，用螺丝固定

– 定位相机外壳，轻轻按压并旋转芒果刀，将外壳与相机底部贴合

– 用螺丝刀拧紧底部螺丝

6. 测试

– 插入电池并打开相机，检查功能是否正常

– 按下各个按钮和旋转控制钮，确保没有卡住或不灵敏的情况 注意事项

• 拆解相机需谨慎小心，避免损坏内部零件

• 在操作过程中，尽量使用正确尺寸的工具，避免滑脱或损坏螺丝头

• 对于不熟悉的步骤，建议咨询专业人士或参考官方维修手册

• 拆解相机可能会导致保修失效，请谨慎操作

以上是尼康S9300相机的拆机教程，希望对你有所帮助。请在操作过程中注意安全，并根据需要自行选择是否进行拆解修复。

风险提示

• 拆解相机可能会导致保修失效，请谨慎操作

• 拆解相机时有可能会损坏内部零件，导致相机无法使用或无法正常工作

• 如果不确定操作步骤或没有相关经验，请咨询专业人士或参考官方维修手册

• 手持相机零部件小且容易丢失，务必小心操作，并保持工作区域整洁
