HD-STP建筑外墙超薄真空绝热板保温系统产品使用说明

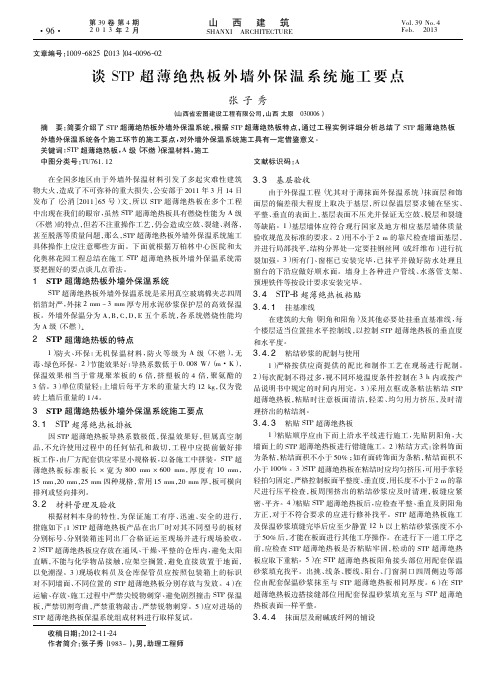

文章编号：1009-6825（2013）04-0096-02谈STP超薄绝热板外墙外保温系统施工要点收稿日期：2012-11-24作者简介：张子秀（1983-），男，助理工程师张子秀（山西省宏图建设工程有限公司，山西太原030006）摘要：简要介绍了STP超薄绝热板外墙外保温系统，根据STP超薄绝热板特点，通过工程实例详细分析总结了STP超薄绝热板外墙外保温系统各个施工环节的施工要点，对外墙外保温系统施工具有一定借鉴意义。

关键词：STP超薄绝热板，A级（不燃）保温材料，施工中图分类号：TU761．12文献标识码：A在全国多地区由于外墙外保温材料引发了多起灾难性建筑物大火，造成了不可弥补的重大损失，公安部于2011年3月14日发布了（公消［2011］65号）文，所以STP超薄绝热板在多个工程中出现在我们的眼帘，虽然STP超薄绝热板具有燃烧性能为A级（不燃）的特点，但若不注重操作工艺，仍会造成空鼓、裂缝、剥落，甚至脱落等质量问题，那么，STP超薄绝热板外墙外保温系统施工具体操作上应注意哪些方面。

下面就根据万柏林中心医院和太化奥林花园工程总结在施工STP超薄绝热板外墙外保温系统需要把握好的要点谈几点看法。

1STP超薄绝热板外墙外保温系统STP超薄绝热板外墙外保温系统是采用真空玻璃棉夹芯四周铝箔封严，外抹2mm 3mm厚专用水泥砂浆保护层的高效保温板。

外墙外保温分为A，B，C，D，E五个系统，各系统燃烧性能均为A级（不燃）。

2STP超薄绝热板的特点1）防火、环保：无机保温材料，防火等级为A级（不燃），无毒、绿色环保。

2）节能效果好：导热系数低于0．008W/（m·K），保温效果相当于常规聚苯板的6倍，挤塑板的4倍，聚氨酯的3倍。

3）单位质量轻：上墙后每平方米的重量大约12kg，仅为瓷砖上墙后重量的1/4。

3STP超薄绝热板外墙外保温系统施工要点3．1STP超薄绝热板排板因STP超薄绝热板导热系数极低，保温效果好，但属真空制品，不允许使用过程中的任何钻孔和裁切，工程中应提前做好排板工作，由厂方配套供应零星小规格板，以备施工中拼装。

工程施工方案STP保温板外墙及屋面保温XXXXXXX建设有限公司一编制依据1.1建筑施工质量统一验收标准GB50300-20011.2建筑节能工程施工质量验收标准GB50411-20071.3建筑装饰装修工程施工质量验收规范GB50210-20011.4建筑工程项目管理规范GB/T50326-20021.5建筑施工安全检查标准JGJ59-991.6建筑施工高处作业安全技术规程JGJ80/911.7施工现场临时用电安全技术规程JGJ46-20051.8工程测量规范GB50026-20071.9 STP超薄绝热板保温工程技术导则（试行）JD14-013-2010二工程概况2.1工程建筑概况2.2.1主要材料:STP-2保温板、粘结砂浆、相变砂浆（或其它保温砂浆）、抹面胶浆、160g/㎡的耐碱网格布。

2.2.2性能指标：1.STP-2保温板的规格尺寸STP-2保温板主要规格尺寸为600×500mm、600×400mm、600×300mm、600×800mm、200×400mm。

2.STP-2保温板性能指标5.相变砂浆（或其它保温砂浆）性能指标2.3.1施工期间，根据机械选用计划和实际需用量，及时组织施工机械和设备陆续进场，并按施工平面布置计划的位置安全放置；2.3.2机械设备进场就位后及时组织专业人员调试，调试正常后方可使用；2.3.3主要机具设备壁纸刀、剪刀、电动搅拌器、塑料搅拌桶、抹子、压子、托线板、靠尺等。

三材料管理及验收3.1 材料管理本工程外墙保温系统主要保温材料为新型保温材料，考虑到材料本身的特性，为保证施工有序、迅速、安全的进行，特制定以下措施：3.1.1本STP-2保温板应连同出厂合格证到现场进行验收。

3.1.2本STP-2保温板产品在出厂时对其不同型号的板材分别标号、分别装箱运至现场。

3.1.3保温材料应存放在通风、干燥、平整的仓库内，避免太阳直晒，不能与化学物品接触，应架空搁置，避免直接放置于地面，以免潮湿；设有专人管理。

STP超薄绝热保温板在建筑外墙外保温系统中的应用作者：张晟恺来源：《环球市场》2017年第18期摘要：STP超薄绝热保温板外墙外保温系统运用中的特点、适用范围及工艺原理。

以南京市浦口新城医疗中心项目外墙保温工程为例，详细阐述了STP板薄抹灰系统构造、系统材料的选用与性能分析、保温系统的工艺流程、操作要点、质量控制及安全环保措施，对于类似工程外墙外保温系统施工具有一定的借鉴意义。

关键词：STP超薄绝热板外墙外保温构造材料施工工艺1.工程概况南京市浦口新城医疗中心项目，为一栋大型医疗中心项目。

其总用地面积为14万m2，总建筑面积约39.6万m2。

项目建筑最高为13层，高度达54.60m。

外墙保温设计为HD-STP真空绝热板，施工范围主要包括：外墙、柱外立面、层间结构外立面等部位。

外墙材料为200厚蒸压加气块，柱及层间结构为现浇混凝土结构，保温施工面积约为2.8万m2。

其中建筑节能设计外墙保温参数要求：单位质量面积（KG/m2）小于15，导热系数（W/M·K）为0.008，修整系数为1.4，传热系数小于1.0。

2.特点1）外墙保温系统中采用STP超薄绝热板保温性能高；2）该保温系统材料防水等级为A 级，其阻燃性高，符合消防要求；3）整个系统自重轻，不易脱落，安全快捷。

3.适用范围1）适用于新建居住建筑与公共建筑的混凝土或砌体结构外墙外保温工程；2）既有民用建筑混凝土或砌体结构的外墙外保温改造工程。

4.工艺原理1）“STP超薄绝热保温板外墙外保温系统”，是采用真空玻璃棉夹心四周铝箔封严外抹专用水泥砂浆保护层的高效保温板，构成外墙外保温系统，“STP”是该板的名称代号；2） STP 板是通过抽真空的方法把存留在绝热空间里的气体清除掉，通过提高内部真空度来隔绝空气对流引起的热传播，从而使其导热系数大大降低，达到保温节能的目的；3）通过芯材无机纤维本身的热阻隔来减少热传导，芯材外部的铝箔可以反射热辐射。

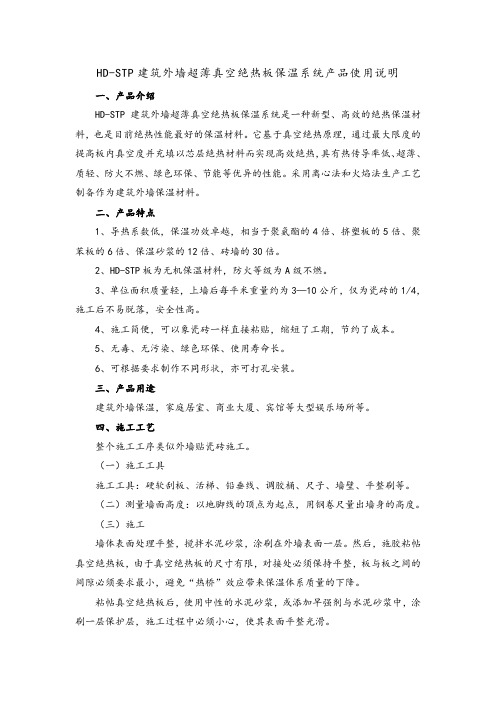

HD-STP建筑外墙超薄真空绝热板保温系统产品使用说明一、产品介绍HD-STP建筑外墙超薄真空绝热板保温系统是一种新型、高效的绝热保温材料，也是目前绝热性能最好的保温材料。

它基于真空绝热原理，通过最大限度的提高板内真空度并充填以芯层绝热材料而实现高效绝热，具有热传导率低、超薄、质轻、防火不燃、绿色环保、节能等优异的性能。

采用离心法和火焰法生产工艺制备作为建筑外墙保温材料。

二、产品特点1、导热系数低，保温功效卓越，相当于聚氨酯的4倍、挤塑板的5倍、聚苯板的6倍、保温砂浆的12倍、砖墙的30倍。

2、HD-STP板为无机保温材料，防火等级为A级不燃。

3、单位面积质量轻，上墙后每平米重量约为3—10公斤，仅为瓷砖的1/4，施工后不易脱落，安全性高。

4、施工简便，可以象瓷砖一样直接粘贴，缩短了工期，节约了成本。

5、无毒、无污染、绿色环保、使用寿命长。

6、可根据要求制作不同形状，亦可打孔安装。

三、产品用途建筑外墙保温，家庭居室、商业大厦、宾馆等大型娱乐场所等。

四、施工工艺整个施工工序类似外墙贴瓷砖施工。

（一）施工工具施工工具：硬软刮板、活梯、铅垂线、调胶桶、尺子、墙壁、平整刷等。

（二）测量墙面高度：以地脚线的顶点为起点，用钢卷尺量出墙身的高度。

（三）施工墙体表面处理平整，搅拌水泥砂浆，涂刷在外墙表面一层。

然后，施胶粘帖真空绝热板，由于真空绝热板的尺寸有限，对接处必须保持平整，板与板之间的间隙必须要求最小，避免“热桥”效应带来保温体系质量的下降。

粘帖真空绝热板后，使用中性的水泥砂浆，或添加早强剂与水泥砂浆中，涂刷一层保护层，施工过程中必须小心，使其表面平整光滑。

（四）墙面处理墙面要求：墙面处理必须干净、平整、结实、光滑、酸碱度为中性，墙面彻底干燥，吸水率不大于8%。

（五）施胶在水泥表面施加粘结胶水，使真空绝热板与墙体粘接牢固。

（六）真空绝热板的粘帖真空绝热板的粘帖工艺在建筑外墙真空绝热板体系中起到至关重要作用。

上海新鹰建筑工程有限公司真空绝热板施工手册外墙保温施工手册一.编制依据《外墙外保温建筑构造(一)》(02J121)《外墙外保温工程技术规程》(JGJ144—2004)《民用建筑节能工程施工质量验收规程》(DGJ32／J19-2006)《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑工程施工质量验收统一标准》(GB50300-2001)二．施工准备（一）作业条件1、先剔除墙面原结构上的各种杂物，包括水泥浆及模板等。

2、用杠尺顺一下所要贴真空绝热板（xy）板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响，确定是否要剔凿，如需要必须在真空绝热板（xy）施工之前进行。

3、在保温层施工前，外墙门窗框，各种进户管线及其他预埋件必须按设计和施工验收规范要求安装完毕并验收合格。

4、施工环境温度和基层墙体表面温度均不低于+5 0C，大风和雨天不得施工，夏季高温时，不宜在强阳光直射下施工，应设遮阳防护网。

（二）材料要求1、真空绝热板（xy）尺寸：长×宽×厚=6OO*800*20mm、600*400*20mm、500*500*20mm、300*600*12mm、300*400*15mm。

（1）阻燃性能为A级。

（2）良好的保温性能。

（3）足够的抗拉和抗压强度以承受荷载的作用，抗弯强度以承受包括板自重在此内的垂直荷载作用。

（4）满足非常严格的尺寸偏差的要求。

（5）保证足够的养护时间，以确保其良好的尺寸稳定性。

真空绝热板（xy）2、耐碱玻璃纤维网格布（1）不被面层砂浆所腐蚀，耐碱性要好。

（2）极限延伸率低，便于铺装，不起皮皱裂。

（3）抗拉强度高，保证抗开裂，抗冲击性能。

耐碱玻纤网格布3、真空绝热板（xy）胶粘剂拉伸粘接强度应符合设计要求及规范规定。

4、聚合物抗裂砂浆聚合物抗裂抹面胶浆性能指标5、掺合在粘结胶浆和抹面胶浆中的水泥，应符合国家标准的要求。

6、掺合在粘接胶浆和抹面胶浆中的水，应符合施工用水。

STP 超薄真空保温板外墙外保温施工工法STP超薄真空保温板外墙外保温施工工法一、前言STP超薄真空保温板外墙外保温施工工法是一种利用超薄真空保温板进行外墙保温的施工工法。

该工法具有独特的特点和优势，适用范围广泛，同时也注重施工质量和安全，具有一定的经济技术优势。

二、工法特点1. 超薄真空保温板具有优异的保温性能和隔热性能，有效降低了建筑物的能耗，提高了室内舒适度。

2. 施工简便，施工周期短，减少了人力和时间成本。

3. 不占用室内空间，不影响室内装修和使用。

4. 耐候性强，抗震性能好，可有效提高建筑物的安全性和耐久性。

三、适应范围STP超薄真空保温板外墙外保温施工工法适用于各类建筑物的外墙保温，包括住宅、商业建筑、工业厂房等。

特别适用于需要提高节能性能和改善建筑物外观的工程。

四、工艺原理该工法的施工工艺基于超薄真空保温板的特性和实际工程需求，采用以下技术措施：1. 选用符合规范要求并具有良好保温性能的超薄真空保温板。

2. 对墙体进行清洁、防水处理和基层处理，确保墙体表面平整、干燥、牢固。

3. 制作保温层支撑架，将超薄真空保温板固定在墙体表面上。

4. 进行密封处理，确保超薄真空保温板与墙体之间形成稳定的真空层。

五、施工工艺1. 外墙清洁处理：清除墙体表面的杂物和污垢。

2. 基层处理：修补破损部分，提高基层的平整度和牢固性。

3. 下料加工：将超薄真空保温板按照设计要求进行切割和加工。

4. 固定支撑架：将保温层支撑架固定在墙体表面上。

5. 安装超薄真空保温板：将切割好的超薄真空保温板固定在支撑架上。

6. 密封处理：对超薄真空保温板与墙体之间的接缝进行密封处理，以确保真空层的稳定和密封。

六、劳动组织施工过程中需要合理组织施工人员，确保施工进度和施工质量。

注意协调各个工种之间的工作，做好施工队伍的管理与协调。

七、机具设备1. 清洁工具：清洁刷、高压水枪等。

2. 基层处理工具：刮刀、补墙材料等。

3. 下料加工工具：切割机、砂轮机等。

STP超薄真空绝热板外墙外保温产品使用说明一、产品介绍建筑外墙超薄真空绝热板保温系统是一种新型、高效的绝热保温材料，也是目前绝热性能最好的保温材料。

它基于真空绝热原理，通过最大限度的提高板内真空度并充填以芯层绝热材料而实现高效绝热，具有热传导率低、超薄、质轻、防火不燃、绿色环保、节能等优异的性能。

二、产品特点1、导热系数低，保温功效卓越，相当于聚氨酯的4倍、挤塑板的5倍、聚苯板的6倍、保温砂浆的12倍、砖墙的30倍。

2、真空绝热板为无机保温材料，防火等级为A1级不燃。

3、单位面积质量轻，上墙后每平米重量约为3—10公斤，仅为瓷砖的1/4，施工后不易脱落，安全性高。

4、施工简便，可以象瓷砖一样直接粘贴，缩短了工期，节约了成本。

5、无毒、无污染、绿色环保、使用寿命长。

6、可根据客户要求制作不同尺寸，亦可打孔安装。

三、产品用途各型建筑外保温、内保温、夹层保温、屋顶隔热等。

四、技术指标真空绝热板技术指标五、系统施工要点薄抹灰施工方法：1、施工时首先确立横向及竖向的基准线，然后根据基准线在待贴的墙面上按照外力面排版设计图进行弹线，弹出保温板的排列图。

每个楼层在适当的位置挂水平线，以控制板材的垂直度和平整度。

太阳角要求挂基准钢线，照距离放线；建议采用红外线进行水平及竖直放线施工。

2、胶粘剂的配置与使用应严格按供应商提供的配比和制作工艺进行，在3h内或按产品说明书中规定的时间内用完。

3、涂料饰面层时采用点框或条粘法，粘贴面积不小于60%；面砖饰面层时采用满粘法。

真空绝热板由下至上沿水平线进行粘贴施工，先贴阴阳角，上下层错缝铺贴，将保温板粘贴到墙面上均匀挤压，可用橡皮锤轻轻敲击固定，严格控制版面平整度、垂直度和相邻板间的高差，用长度不小于2m的靠尺进行压平检查，板周围挤出的胶粘剂应及时清理。

真空绝热板钉保温钉时应钉在保温板缝之间，严禁钉在真空绝热板面上。

（也可购买我司增加有预埋件产品，可在板面打钉的产品）4、应在真空绝热板粘贴完毕后及时涂抹抹面胶浆。
