附录 A 图纸深度A.1一般规定A.1.1房屋建筑室内装饰装修的制图深度应根据房屋建筑室内装饰装修设计的阶段性要求确定。
A.1.2 房屋建筑室内装饰装修中图纸的阶段性文件应包括方案设计图、扩初图设计图、施工设计图、变更设计图、竣工图。
A.1.3 房屋建筑室内装饰装修图纸的绘制应符合本标准第1章~第4章的规定，图纸深度应满足各阶段的深度要求。
A.2 方案设计图A.2.1方案设计包括设计说明、平面图、顶棚平面图、主要立面图、必要的分析图、效果图等。
A.2.2方案设计的平面图绘制应符合本标准第5.2节（5.2.1 除顶棚平面图外，各种平面图应按正投影法绘制。
5.2.2 平面图宜取视平线以下的适宜高度水平剖切俯视所得，并根据表现内容的需要，可增加剖视高度和剖切平面。
5.2.3平面图应表达室内水平界面中正投影方向的物象，且需要时，还应表示剖切位置中正投影方向墙体的可视物象。
5.2.4局部平面放大图的方向宜与楼层平面图的方向一致。
5.2.5 平面图中应注写房间的名称或编号，编号应注写在直径为6mm细实线绘制的圆圈内，其字体大小应大于图中索引用文字标注，并应在同张图纸上列出房间名称表。
5.2.6 对于平面图中的装饰装修物件，可注写名称或用相应的图例符号表示。
5.2.7在同一张图纸上绘制多于一层的平面图时，应按现行国家标准《建筑制图标准》GB/T 50104的规定执行。
5.2.8 对于较大的房屋建筑室内装饰装修平面，可分区绘制平面图，且每张分区平面图均应以组合示意图表示所在位置。
对于在组合示意图中要表示的分区，可采用阴影线或填充色块表示。
各分区应分别用大写拉丁字母或功能区名称表示。
各分区视图的分区部位及编号应一致，并应与组合示意图对应。
5.2.9 房屋建筑室内装饰装修平面起伏较大的呈弧形、曲折形或异性时，可用展开图表示，不同的转角面应用转角符号表示连接，且画法应符合现行国家标准《建筑制图标准》GB/T50104的规定。
第八章建筑施工图第1-2节§8—1 概述§8—2 建筑总平面图一.教学目的了解房屋的组成，房屋施工图的设计过程、设计内容.熟识施工图中常用的各种符号。
掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。
二.教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。
三。
教学难点有序地讲解房屋的组成，不显得杂乱无序.索引符号的使用学生容易混淆。
总平面图的图示内容应事先整理好讲解的顺序。
四。

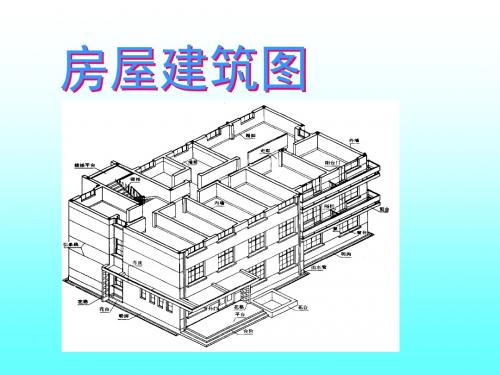

布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所,与人们关系密切相关。
房屋建筑图：将一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影方法详细准确地画出的图样.它是用以指导施工的一套图纸,所以又称为“施工图”.一。
房屋的组成及其作用组成：基础（梁）、回填土（不是房屋的一部分）,墙（内外墙)、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。
注意前后顺序的安排。
二。
施工图的产生及其分类房屋建造需两个阶段：设计、施工。
房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计.(对一些复杂工程，还应增加技术设计(扩大初步设计)阶段，为调节各工种的矛盾和绘制施工图作准备)（一）初步设计阶段1。
设计前的准备2.方案设计3.绘制初步设计图（二）施工图设计阶段-—注意是将已经批准的初步设计图,按照施工的要求给予具体化。
一套完整的施工图，应包括：1。
图纸目录2.设计总说明3。
建筑施工图（建施）4。
结构施工图（结施）5。
建筑装修图6。
设备施工图（设施)三.施工图的图示特点1。
施工图中的各图样,主要是用正投影法绘制。
2.房屋形体较大，施工图一般采用较小比例绘制。
《房屋建筑学》课程设计任务书 (1)一、设计题目 (1)二、目的要求 (1)三、设计条件 (1)四、设计内容及深度要求 (2)五、参考资料 (2)六、图纸规格及图面要求： (3)《房屋建筑学》课程设计指导书 (4)一、目的与要求 (4)二、设计图纸内容及深度 (5)三、建筑设计知识：住宅设计 (7)四、进度安排 (20)五、成绩评定 (20)《房屋建筑学》课程设计任务书一、设计题目多层单元住宅设计二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1.培养学生综合运用设计原理及构造知识去分析问题、解决问题的能力2.掌握建筑施工图设计的基本方法和内容。
3.进一步训练建筑绘图的能力。
三、设计条件1．本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅4～6层。
2．面积指标：参见建设部中国建设技术发展研究中心对中国城市提出的一个多元层次的2000年小康居住目标，见下表。
城市示范小区住宅设计建议标准3．套型及套型比可以自行选定。
4．耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。
5．结构类型：自定（砖混或框架）6．房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅≥8 m2厨房≥6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2～3 m2贮藏室；2～4 m2（吊柜不计入）工作室6～8 m2四、设计内容及深度要求本次设计各自收集住宅方案，根据设计要求确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法。
在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。
设计内容如下；1．单元平面图：至少2-3个套型，比例1：50。
第五章 《房屋建筑室内装修设计》图例及符号 一、建筑室内装饰装修设计图例及符号 1、常用线型 建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。 名 称 线 型 线 宽 一 般 用 途
实 线
粗 b 1、平、剖面图中被剖切的主要建筑 构造和装饰装修构造的轮廓线； 2、建筑室内装饰装修立面图的外轮廓线； 3、建筑室内装饰装修构造详图中被剖切的轮廓线； 4、建筑室内装饰装修详图中的外轮廓线； 5、平、立、剖面图的剖切符号 （注：地平线线宽可用1.5b，图名线线宽可用2b）
中 0.5b 平面图、剖立面图中除被剖切轮廓线外的可见物体轮廓线
细 0.25b 图形和图例的填充线、尺寸线、尺寸界线、索引符号、标高符号、引出线等
虚 线
中 0.5b
1、表示被遮挡部分的轮廓线； 2、表示平面中上部的投影轮廓线； 3、预想放置的建筑或装修的构件； 4、运动轨迹
细 0.25b 表示内容与中虚线相同，适合小于0.5b的不可见轮廓线 单点长划线 0.25b 中心线、对称线、定位轴线 折断线 0.25b 不需要画全的断开界线 续表 3.2.2
波浪线 0.25b 1、不需要画全的断开界线； 2、构造层次的断开界线 点 线 0.25b 制图需要的辅助线
样条曲线 0.25b 1、不需要画全的断开界线； 2、制图需要的引出线
云 线 0.25b 1、圈出需要绘制详图的图样范围； 2、材料标注 图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。各图样可根据复杂程度与比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。 2、线宽组 线宽比 线宽组（mm） b 1.0 0.7 0.5 0.35 0.75b 0.75 0.53 0.38 0.26 0.5b 0.5 0.35 0.25 0.18 0.3b 0.3 0.21 0.15 0.11 0.25b 0.25 0.18 0.13 0.09 0.2b 0.2 0.14 0.1 0.07 注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。 3、 比 例 比例宜注写在图名的右侧或右侧下方，字的基准线应取平。比例的字高宜比图名的字高小一号或二号（图）。
(a) (b) (c) (d) 比例的注写 绘图采用的比例应根据图样内容及复杂程度选取。常用及可用比例应符合表的规定
常用及可用的图纸比例 常用比例 1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、1:150、1:200、1:250
可用比例 1:3、1:4、1:6、1:8、1:15、1:30、1：35、1:40、1:60、1：70、1:80、1：120、1:300、1:400、1:500 根据建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求，绘制的比例宜在下表中选用。 各部位常用图纸比例表
比例 部 位 图纸内容
1:200～1:100 总平面、总顶面 总平面布置图、总顶棚平面布置图
1:100～1:50 局部平面、局部顶棚平面 局部平面布置图、局部顶棚平面布置图
1:100～1:50 不复杂的立面 立面图、剖面图 1:50～1:30 较复杂的立面 立面图、剖面图 1:30～1:10 复杂的立面 立面放样图、剖面图 1:10～1:1 平面及立面中需要详细表示的部位 详图
二、建筑室内装饰装修设计工程中的各类符号 1、剖切符号 建筑室内装饰装修设计工程中的剖切符号与房屋建筑工程相同，在此不再重复。 2、索引符号、 （1）、表示室内立面在平面上的位置及立面图所在页码，应在平面图上使用立面索引符号，如下图： (a) (b) (c) (d) (e) 立面索引符号 （2）、表示剖切面在各界面上的位置及图样所在页码，应在被索引的界面图样上使用剖切索引符号，如下图：
剖切索引符号 （3）、表示局部放大图样在原图上的位置及本图样所在页码，应在被索引图样上使用详图索引符号，如下图：
(a)本页索引方式 (b)整页索引方式 (c)不同页索引方式 (d)标准图索引方式 图详图索引符号 （4）、表示各类设备（含设备、设施、家具、灯具等）的品种及对应的编号，应在图样上使用设备索引符号，如下图： 设备索引符号 3、 引 出 线 引出线起止符号可采用圆点绘制，也可采用箭头绘制（图）。起止符号的大小应与本图样尺寸的比例相一致。
(a) (b) 引出线起止符号
多层构造或多个部位共用引出线，应通过被引出的各层或各部分，并以引出线起止符号指出相应位置。引出线上的文字说明应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定（图）。
(a)多层构造共用引出线 (b)多个物象共用引出线 共用引出线示意
4、其 他 符 号 （1）、对称符号 对称符号由对称线和分中符号组成。对称线用细单点长划线绘制；分中符号用细实线绘制。分中符号的表示可采用两对平行线、上端为三角形的十字交叉线或英文缩写。采用平行线为分中符号时，应符合现行国家标准《房屋建筑制图统一标准》GB/T 50001的规定；采用十字交叉线为分中符号时，交叉线长度宜为25mm～35mm，对称线一端穿过交叉点，其端点与交叉线三角形上端平齐；采用英文缩写为分中符号时，大写英文CL置于对称线一端。 三类对称符号 （2）连接符号 连接符号应以折断线或波浪线表示需连接的位。两部位相距过远时，连接符号两端靠图样一侧宜标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号。 A A A A
A A A A (a) (b) 连接符号 （3）转角符号 转角符号以垂直线连接两端交叉线并加注角度符号表示。转角符号用于表示立面的转折。
(a) (b)
转角符号 5、标 高 建筑室内装饰装修设计的标高应标注该设计空间的相对标高，以楼地面装饰完成面为±0.00。标高符号可采用直角等腰三角形表示，也可采用涂黑的三角形或90º对顶角的圆，
(a) (b) (c) (d) (e) (f) 各类标高标高符号
三、 常 用 建 筑 装 饰 装 修 材 料 和 设 备 图 例 常用建筑装饰装修材料图例表
序号 名称 图例 备注
1 夯实土壤 ———— 2 砂砾石、 碎砖三合土 ———— 3 大理石 ———— 4 毛 石 必要时注明石料块面大小及品种
5 普通砖 包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘出图例线时，可涂黑
6 轻质砌块砖 指非承重砖砌体
7 轻钢龙骨纸面石膏板 隔 墙 注明隔墙厚度 8 饰 面 砖 包括铺地砖、马赛克、陶瓷锦砖等 9 混 凝 土 1、指能承重的混凝土及钢筋混凝土； 2、各种强度等级、骨料、添加剂的混凝土； 3、在剖面图上画出钢筋时，不画图例线； 4、断面图形小，不易画出图例线时，可涂黑 10 钢筋混凝土
11 多孔材料 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等
12 纤维材料 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
13 泡沫塑料 材料 包括聚苯乙烯、聚乙烯、聚氨脂等多孔聚合物类材料 14 密 度 板 注明厚度 续表 15 实 木 1、 上图为垫木、木砖或木龙骨，表面为粗加工； 2、 下图木制品表面为细加工； 3、 所有木制品在立面图中能见到细纹的，均可采用下图例
（立面）
16 胶 合 板 （小尺度比例） 注明厚度、材种 （大尺度比例） 17 木 工 板 注明厚度 18 饰 面 板 注明厚度、材种 19 木 地 板 注明材种
20 石 膏 板 1、注明厚度； 2、注明纸面石膏板、布面石膏板、防火石膏板、防水石膏板、圆孔石膏板、方孔石膏板等品种名称
21 金 属 1、包括各种金属，注明材料名称； 2、图形小时，可涂黑
22 液 体 断面 ———— 平面 23 玻 璃 砖 1、为玻璃砖断面； 2、注明厚度
24 橡 胶 注明天然或人造橡胶
25 普通玻璃 断面 ———— 立面 26 磨砂玻璃 为玻璃立面，应注明材质、厚度
27 夹层（夹绢、夹纸）玻璃 为玻璃立面，应注明材质、厚度 28 镜 面 为镜子立面，应注明材质、厚度 续表 29 塑 料 包括各种软、硬塑料及有机玻璃等，应注明厚度
30 胶 应注明胶的种类、颜色等 31 地 毯 为地毯剖面，应注明种类 32 防水材料 构造层次多或比例大时，应采用上图 33 粉 刷 采用较稀的点 34 窗 帘 箭头所示为开启方向 建筑构造、装饰构造、配件图例表 序号 名称 图例 备注
1 检查孔 左图为明装检查孔 右图为暗藏式检查孔
2 孔 洞 ————
3 门 洞 h为门洞高度 w为门洞宽度
给排水图例 序号 名 称 图 例 序号 名 称 图 例
1 生 活 给 水 管 9 方形地漏
2 热 水 给 水 管 10 带洗衣机插口地漏
3 热 水 回 水 管 11 毛 发 聚 集 器
4 中 水 给 水 管 12 存 水 湾 5 排水明沟 13 闸 阀 6 排水暗沟 14 角 阀
