级配碎石配合比设计报告
级配碎石配合比设计说明
底基层用级配碎石配合比设计说明
前言:
根据现行级配碎石底基层设计规范要求，试验室在完成各项原材料检测试验
后，在今日完成了配合比设计。 一、设计依据
(1)、《公路工程集料试验规程》JTG E42-2005 (2)、《公路土工试验规程》
JTG E40-2007 (3)、《公路路面基层施工技术规范》JTJ034-2000 (4)、《公路工
程质量检验评定标准》JTG F80/1-2004 二、组成材料
1、产地及岩性:奉新县虬岭采石场，岩性为花岗岩。 2、规格:19-31.5mm、
9.5-19mm、4.75-9.5mm、0-4.75mm。 三、矿料设计
1、 我部试验室对上述各种矿料进行了筛分，并通过级配调整，确定了三种矿
料级配比例如下:
合成级配如下:
四、 击实试验
本项目按照3,、4,、5,、6,、7,
五个含水量配料进行击实试验。所有的集料烘干，每种含水量配制6000克干
集料。分三层击实，每层击98次。 1、 最大干密度及最佳含水量的确定
通过平行试验，取两次结果的平均值，确定最大干密度为2.312g/cm3，最佳含
水量为4.7,。试验数据见试验表格。
篇二:级配碎石配合比说明
S336莒界线莒县至浮来山段改建工程
级配碎石配合比
S336莒界线莒县至浮来山段改建工程
工地试验室
二O一二年九月二十六日
级配碎石垫层配合比计算书
一、 设计依据及要求
设计依据:
JTJ 034-2000《公路路面基层施工技术规范》 JTG E42-2005《公路工程集料
试验规程》
JTG E51-2009《公路工程无机结合料稳定材料试验规程》 S336莒界线莒县至
浮来山段改建工程招标文件 设计要求
:S336莒界线莒县至浮来山段改建工程设计图纸 二、 原材料
碎石: 莒县石料厂产石灰岩碎石 水 : 饮用水 三、设计用途
本级配碎石配合比用于S336莒界线莒县至浮来山段改建工程挖方段级配碎石
垫层施工。 四、混合料组成设计
集料级配为19-31.5mm碎
石:9.5-19mm碎石:4.75-9.5mm碎石:0-4.75mm石屑 =18:32:31:20。
经重型击实试验得该级配碎石的最大干密度和最佳含水量分别
为:ρ=2.315g/cm3 w=5.2% 五、试验室配合比的确定
试验室推荐试验配合比为:
19-31.5mm碎石:9.5-19mm碎石:4.75-9.5mm碎石:0-4.75mm石屑
=18:32:31:20。最大干密度2.315g/cm3，最佳含水量5.2%。
S336莒界线莒县至浮来山段改建工程
工地试验室
二O一二年九月二十六日
篇三:级配碎石配合比+混凝土配合比计算步骤
一、级配碎石配合比设计:
1、根据筛分确定掺配比例，根据掺
配比例做击实试验5个，取其最大干密
度和最优含水率。
无水泥的级配碎石
1、例:0~5mm : 5~10mm : 10~20mm :
16~31.5mm =40 : 30 : 15 : 15
3最大干密度为2.3kg/m最优含水率
为5.2%
级配碎石单方用量为: 0~5mm 2300×0.40=920 kg
5~10mm2300×0.30=690 kg
10~20mm 2300×0.15=345 kg
16~31.5mm2300×0.15=345 kg
水 2300×0.052=120 kg
有水泥的级配碎石
2、例:0~5mm : 5~10mm : 10~20mm :
16~31.5mm =40 : 30 : 15 : 15
3最大干密度为2.3kg/m最优含水率
为5.2%水泥掺量为5%。
级配碎石单方用量为: 粗骨料总
质量为: 2300?(1+0.05)=2190 kg
水泥 2300-2190=110 kg
0~5mm2190×0.40=876 kg
5~10mm 2190×0.30=657 kg
10~20mm 2190×0.15=328 kg
16~31.5mm2190×0.15=328 kg
水 2300×0.052=120 kg
二、基准配合比设计步骤:根据《普通混凝土配合比设计规程》JGJ 55-2011
3例题:已知假定容重为2400kg/m,碎石为5~20mm、单掺粉煤灰20%、减水剂掺
量为
1.0%时的减水率为22%、以塌落度
为180mm、砂率以33%为基准、设计混凝土配合比C40.
1、 计算混凝土配制强度:
fcu,o ?fcu,k+1.654б
=40，1.654×5.0
=48.2 Mpa
2、 查表5.2.1-2用水量为:
基准用水量= 215+(180,90)?20×5=238 kg掺外加剂用水量
=238×(1,0.22)=186 kg
3、 查表5.4.2 砂率为:
33，(180,60)?20=39 %
4、 根据混凝土配合比计算: 水
胶比计算公式为:
W/B=(0.53×0.85×1.16×42.5)?
(48.2×0.53×0.85×0.20×1.16×42.5)
=22.21?52.64
=0.42
5、 根据水胶比计算胶凝材料用量:
B=186?0.42=443 kg
单掺粉煤灰20%F=443×0.20=89 kg
C=443,89=354 kg
6、 砂石总质量等于:2400,443,186=1771 kg
根据表计算得砂率:39% S=1771×
0.39=691 kg
G=1771,691=1080 kg
7、 外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg
8、 基准配合比比例C:F:S:G:W外:W=354:89:691:1080:
4.43:186=1:0.25:1.95:3.05:0.012:0.53

合集下载

水泥稳定碎石配合比设计报告

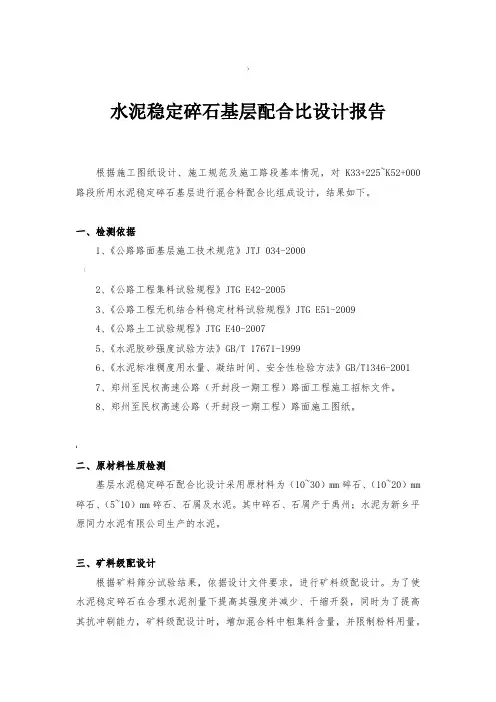

水泥稳定碎石配合比设计报告

)水泥稳定碎石基层配合比设计报告根据施工图纸设计、施工规范及施工路段基本情况，对K33+225~K52+000路段所用水泥稳定碎石基层进行混合料配合比组成设计，结果如下。

一、检测依据1、《公路路面基层施工技术规范》JTJ 034-2000[2、《公路工程集料试验规程》JTG E42-20053、《公路工程无机结合料稳定材料试验规程》JTG E51-20094、《公路土工试验规程》JTG E40-20075、《水泥胶砂强度试验方法》GB/T 17671-19996、《水泥标准稠度用水量、凝结时间、安全性检验方法》GB/T1346-20017、郑州至民权高速公路（开封段一期工程）路面工程施工招标文件。

8、郑州至民权高速公路（开封段一期工程）路面施工图纸。

:二、原材料性质检测基层水泥稳定碎石配合比设计采用原材料为（10~30）mm碎石、（10~20）mm 碎石、（5~10）mm碎石、石屑及水泥。

其中碎石、石屑产于禹州；水泥为新乡平原同力水泥有限公司生产的水泥。

三、矿料级配设计根据矿料筛分试验结果，依据设计文件要求，进行矿料级配设计。

为了使水泥稳定碎石在合理水泥剂量下提高其强度并减少、干缩开裂，同时为了提高其抗冲刷能力，矿料级配设计时，增加混合料中粗集料含量，并限制粉料用量。

本次矿料级配设计见表1表1 矿料级配复核表四、最佳含水量、最大干密度的确定：依据《公路工程无机结合料稳定材料试验规程》JTG E51-2009，采用振动压实方法，确定设计矿料级配的最佳含水量及最大干密度。

振动试验仪参数设置振动试验仪为上置式振动压实设备，可近似模拟振动压路机在材料表面的作业状况，其仪器参数见表2表2 振动试验仪参数设置$最佳含水量、最大干密度确定按照表2振动参数，采用振动压实型方法，分别按%、%、%、%和.%五个不同的用水量，水泥剂量为%进行振动压实，试验结果见下表：求得最佳含水量为%，最大干密度为 g/cm3五、7天无侧限抗压强度试验…根据振动试验结果，按照《公路工程无机结合料稳定材料击实试验规程》JTG E51-2009试验方法设计%的水泥剂量下的无侧限抗压试验强度试验，成型试件按照98%的压实度控制。

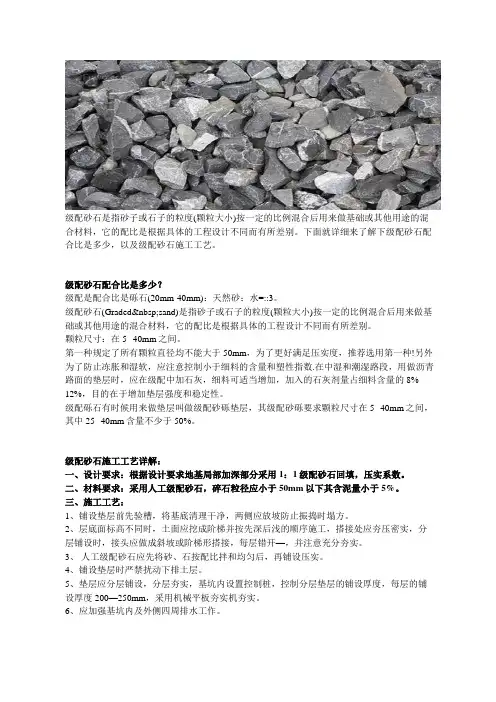

级配碎石一般配比是
