级配碎石配合比+混凝土配合比计算步骤

级配碎石配合比设计报告级配碎石配合比设计说明底基层用级配碎石配合比设计说明前言:根据现行级配碎石底基层设计规范要求，试验室在完成各项原材料检测试验后，在今日完成了配合比设计。

一、设计依据(1)、《公路工程集料试验规程》JTG E42-2005 (2)、《公路土工试验规程》JTG E40-2007 (3)、《公路路面基层施工技术规范》JTJ034-2000 (4)、《公路工程质量检验评定标准》JTG F80/1-2004 二、组成材料1、产地及岩性:奉新县虬岭采石场，岩性为花岗岩。

2、规格:19-31.5mm、9.5-19mm、4.75-9.5mm、0-4.75mm。

三、矿料设计1、我部试验室对上述各种矿料进行了筛分，并通过级配调整，确定了三种矿料级配比例如下:合成级配如下:四、击实试验本项目按照3,、4,、5,、6,、7,五个含水量配料进行击实试验。

所有的集料烘干，每种含水量配制6000克干集料。

分三层击实，每层击98次。

1、最大干密度及最佳含水量的确定通过平行试验，取两次结果的平均值，确定最大干密度为2.312g/cm3，最佳含水量为4.7,。

试验数据见试验表格。

篇二:级配碎石配合比说明S336莒界线莒县至浮来山段改建工程级配碎石配合比S336莒界线莒县至浮来山段改建工程工地试验室二O一二年九月二十六日级配碎石垫层配合比计算书一、设计依据及要求设计依据:JTJ 034-2000《公路路面基层施工技术规范》 JTG E42-2005《公路工程集料试验规程》JTG E51-2009《公路工程无机结合料稳定材料试验规程》 S336莒界线莒县至浮来山段改建工程招标文件设计要求:S336莒界线莒县至浮来山段改建工程设计图纸二、原材料碎石: 莒县石料厂产石灰岩碎石水 : 饮用水三、设计用途本级配碎石配合比用于S336莒界线莒县至浮来山段改建工程挖方段级配碎石垫层施工。

四、混合料组成设计集料级配为19-31.5mm碎石:9.5-19mm碎石:4.75-9.5mm碎石:0-4.75mm石屑 =18:32:31:20。

路面混凝土配合比设计计算与说明一．计算依据：1．普通混凝土配合比设计规程，《JTJ55-2000》2．公路水泥混凝土路面设计规范《JTG D40-2003》3．公路工程集料试验规程《JTGE42-2005》二．材料来源：1．水泥：采用萍乡中材水泥有限公司生产的“中材”牌42.5级普通硅酸盐水泥。

2．碎石：采用上栗县金山镇南华采石场生产的碎石。

碎石按19~31.5mm ：9.5~19mm ：4.75~9.5mm = 30% ：55% ：15%比例掺配成符合规范的连续级配碎石。

3．砂：采用湖南平江砂场中砂，细度模数为2.72。

4．水：饮用水。

5．坍落度为30~50mm，砂率为39%三．计算步骤：1、确定5.0Mpa配制强度F cf,o=K F cf,o,K=1.15×5.0=5.75Mpa2、计算水灰比(w/c)W/C=1.5684/( F cf,o+1.0079－0.3987F CEf)=1.5684/(5.75+1.0079－0.3987×7.4)=1.5684/(6.7579-2.95038)=0.41 取W/C=0.393、计算单位用水量(Mwo)Mwo=104.97+3.09H+11.27×C/W+0.61ßS=104.97+3.09×3+11.27/0.39+0.61×30=161 kg4、计算单位水泥用量(Mco)Mco=Mw0/(W/C)=161/0.39=413kg5、计算砂石材料单位用量(Mso,Mgo)采用重量法计算：假定砼2420kg/m3Mso+Mgo=2420-161-413=1846砂率为39%Mso=1846×39%=720kg/m3Mgo=1846-720=1126 kg/m36、确定理论配合比为：水：161kg、水泥：413kg、砂：720kg、碎石：1126kg7、确定调试后的配合比采用理论配合比配制砼，调试坍落度、和易性，得最佳每立方米砼配合比为：1：0.39：1.74：2.73比例为：水泥用量砂用量碎石用量水用量413 720 1126 161比例： 1 ：1.74 ：2.73 ：0.39四．以上计算的配合比为基准配合比，另外分别按增加和减小水灰比0.03及保持砂率基本不变进行试拌，对其拌和物和易性分别进行检测，均能满足设计要求，并分别将拌和物制做试块，标准养护，进行7天和28天的抗弯拉强度检验，详见下表：五．根据经济合理，保证工程质量，方便施工的原则，拟定用试验编号为2的配合比为路面用混凝土的基准配合比，经28天强度检测符合设计要求。

一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。

无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎石单方用量为： 0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水 2300×0.052=120 kg有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。

级配碎石单方用量为：粗骨料总质量为： 2300÷（1+0.05）=2190 kg水泥 2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水 2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）=186 kg3、查表5.4.2 砂率为：33＋（180－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=186÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂石总质量等于：2400－443－186=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:186=1:0.25:1.95:3.05:0.012:0.53实用文档标准文案。

水泥稳定碎石基层配合比设计书一、设计依据：1.工程设计图纸2.公路路面基层施工技术规范3.公路工程无机结合料稳定材料试验规程《JTG E51-2009》4.水泥及混凝土试验规程《JTG E30-2005》5.通用普通硅酸盐水泥《GB175-2007》6.公路工程土工试验规程《JTG E40-2007》7.公路工程集料试验规程《JTG E42-2005》二、设计步骤：1、水泥稳定碎石基层配合比的确定1.1材料的选用（1）水泥：P.C32.5，技术指标见表1：表1 水泥试验结果汇总表（2）俊源石场压碎值：22.5%；针片状：18.4%；液限：22.4% 塑限指数：3.6 表2 石料筛分和集料级配合成计算结果表1.2确定水泥剂量掺配范围依据隆三线设计图纸要求，水泥稳定碎石路面基层，设计要求7d 无侧限饱水抗压强度为 3.0~4.0MPa，最大不能超过上限，水泥掺量为4.0~5.5%，最大不能超过上限，所以本次设计7d无侧限饱水抗压强度取中值，即3.5MPa为设计值，根据经验水泥剂量按3.5%、4.0%、4.5%、5.0%、5.5%五种比例配置混合料，即水泥比碎石为3.5：100、4.0:100、4.5:100、5.0:100、5.5:100。

1.3确定最大干密度和最佳含水率首先对三种不同水泥剂量混合料做标准击实试验，即最小剂量（3.5%）、中间剂量（4.5%）和最大剂量（5.5%），其余两个混合料的最佳含水率和最大干密度按内插法确定，最后得出最大干密度和最佳含水率如表3表3混合料标准击实试验结果1.4测定7d无侧限抗压强度1.4.1制作试件对水泥稳定级配碎石路面基层混合料强度试件制备，按现行无机结合料稳定材料试验规程的规定，采用150mm×150mm的圆柱体试件，每种水泥剂量按13个试件配制，工地压实度按98%控制，现将制备试件所需的基本参数计算如下：（1）配制一种水泥剂量一个试件所需的各种材料数量，成型一个试件按7000g混合料配制，取水泥和碎石的材料含水率为0，先计算水泥剂量为3.5%的各种材料数量：水泥：7000×3.5/(100+3.5)=236.7g集料：7000×100/(100+3.5)=6763.3g需加水量：7000×7.5%=525g（2）制备一个试件所需混合料的数量m=V×p d×k(1+w o)=1/4×15×15×π×15×2.320×98%×(1+7.5%)=6479gm—n%剂量时每个试件所需质量；V—试模体积（试模内劲尺寸为：150mm×150mm）；P d—n%剂量时该混合料的最大干密度；W o—n%剂量时该混合料的最佳含水率；K—工地预期达到的压实度(98%)。

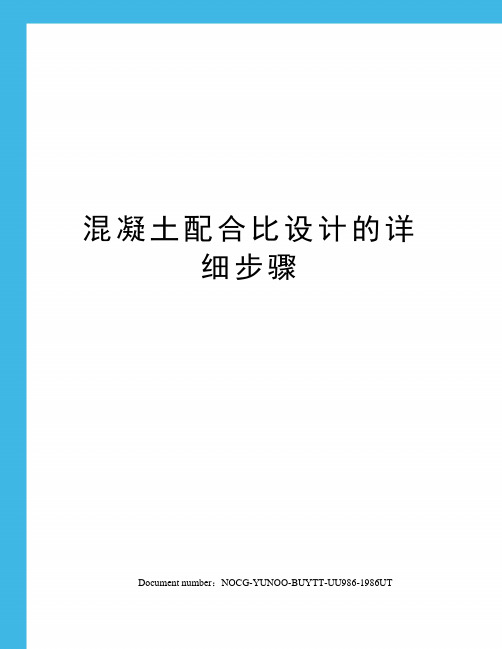

混凝土配合比设计的详细步骤Document number：NOCG-YUNOO-BUYTT-UU986-1986UT混凝土配合比设计的步骤1．计算配合比的确定 (1)计算配制强度当具有近期同一品种混凝土资料时，σ可计算获得。

并且当混凝土强度等级为C20或C25，计算值<时，应取σ=；当强度等级≥C30，计算值低于<时，应取用σ=。

否则，按规定取值。

(2)初步确定水灰比(W/C)（混凝土强度等级小于C60）a α、b α回归系数，应由试验确定或根据规定选取：ce f 水泥28d 抗压强度实测值，若无实测值，则ce f ，g 为水泥强度等级值，c γ为水泥强度等级值的富余系数。

若水灰比计算值大于表4-24中规定的最大水灰比值时，应取表中规定的最大水灰比值(3)选取1m3混凝土的用水量(0w m )干硬性和塑性混凝土用水量：①根据施工条件按表4-25选用适宜的坍落度。

②水灰比在～时，根据坍落度值及骨料种类、粒径，按表4-26选定1m3混凝土用水量。

流动性和大流动性混凝土的用水量：以表4-26中坍落度90mm 的用水量为基础，按坍落度每增大20mm 用水量增加5kg 计算出未掺外加剂时的混凝土的用水量； 掺外加剂时的混凝土用水量：wa m 是掺外加剂混凝土每立方米混凝土的用水量；0w m 未掺外加剂混凝土每立方米混凝土的用水量；β外加剂的减水率。

(4)计算混凝土的单位水泥用量()如水泥用量计算值小于表4-24中规定量，则应取规定的最小水泥用量。

ceb a cu cea f f f C W ααα+=0,()β-=10w wa m m 0c m(5)选用合理的砂率值(βs)坍落度为10～60mm 的混凝土：如无使用经验，砂率可按骨料种类、粒径及水灰比，参照表4-27选用坍落度大于60mm 的混凝土：在表4-27的基础上，按坍落度每增大20mm ，砂率增大1%的幅度予以调整；坍落度小于10mm 的混凝土：砂率应经试验确定。

级配碎石掺配比例计算级配碎石是指一种按照不同颗粒大小进行分类的碎石，通常用于混凝土、道路建设等工程中。

在进行级配碎石的配制时，需要确定不同颗粒大小的碎石的掺配比例，以满足工程的要求。

本文将介绍级配碎石掺配比例的计算方法。

首先，我们需要了解级配碎石的级配范围。

级配范围是指由最大颗粒到最小颗粒的粒径范围。

通常表示为最大粒径Dmax和最小粒径Dmin。

在实际工程中，可以根据工程要求和实验数据选择合适的级配范围。

在计算级配碎石的掺配比例时，需要确定不同颗粒级别的掺配系数。

掺配系数用C表示，表示每个级别中的碎石在总体中的百分比。

掺配系数是根据实验数据和工程要求确定的。

比如，如果要求一些级别的碎石在总体中的百分比为30%，则该级别的掺配系数为0.3根据上述确定的级配范围和掺配系数，可以计算出每个级别的碎石的掺配比例。

首先，我们需要列出级配碎石的级别和对应的粒径范围。

然后，根据实验数据或者工程要求确定每个级别的掺配系数。

接下来，按照以下步骤计算出每个级别的掺配比例：1.计算每个级别的碎石在总体中的重量百分比。

可以通过以下公式计算每个级别的碎石在总体中的重量百分比：Wc = C * (Dmax^3 - Dmin^3) / (D^3)其中，Wc表示每个级别的碎石在总体中的重量百分比，C表示掺配系数，Dmax表示该级别的最大粒径，Dmin表示该级别的最小粒径，D表示总体的平均粒径。

2.计算每个级别的碎石的质量。

可以通过以下公式计算每个级别的碎石的质量：Mc=Wc*M其中，Mc表示每个级别的碎石的质量，Wc表示每个级别的碎石在总体中的重量百分比，M表示总体的质量。

3.计算每个级别的碎石的体积。

可以通过以下公式计算每个级别的碎石的体积：Vc=Mc/ρc其中，Vc表示每个级别的碎石的体积，Mc表示每个级别的碎石的质量，ρc表示每个级别的碎石的密度。

4.计算每个级别的碎石的干体积。

可以通过以下公式计算每个级别的碎石的干体积：Vd=Vc/(1+Wd)其中，Vd表示每个级别的碎石的干体积，Vc表示每个级别的碎石的体积，Wd表示每个级别的碎石的吸水率。

一、级配碎配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。

无水泥的级配碎1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎单用量为：0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水2300×0.052=120 kg有水泥的级配碎2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。

级配碎单用量为：粗骨料总质量为：2300÷（1+0.05）=2190 kg水泥2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）= kg3、查表5.4.2 砂率为：33＋（－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂总质量等于：2400－443－=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:=1:0.25:1.95:3.05:0.012:0.53。

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ F20-2015 《公路路面基层施工技术细则》二、设计要求1、二级公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。

三、原材料说明1、水泥：XX P.C 32.5复合硅酸盐水泥；2、碎石：XX料场；经筛分确定按大碎石∶小碎石∶石屑=40%∶25%∶35%;掺配，后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单试件的标准质量m0：m0=ρd V(1+ωopt)K=2.378×2650.7×(1+4.7%)×98%=6467.6 g 考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即 m0'=m0×(1+1%)=6467.6×(1+1%)=6532 g每个试件的干料总质量：m1=m0'/(1+ωopt)=6532/(1+4.7%)=6239 g 每个试件中水泥质量：m2=m1×α/(1+α)=6239×5%/(1+5%)=297 g 每个试件中干土质量：m3=m1-m2=6239-297=5942 g每个试件中的加水量：mw=（m2+m3)×ωopt=(297+5942)×4.7%=293 g故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 297 g 水：mw=293 g大碎石：G大=5942×40%=2377 g 小碎石：G小=5942×25%=1486 g 石屑：G屑=5942×35%= 2080 g2）制备试件按上述材料用量制做试件，进行标准养生。

规范级配碎石配合比1. 引言碎石配合比是指建筑施工中将不同规格的碎石按一定比例混合使用，以获得符合工程要求的混凝土配料。

规范级配碎石配合比是指在遵守相关规范和标准的基础上，确定合适的碎石配合比，以保证工程质量和稳定性。

本文将介绍规范级配碎石配合比的相关内容，包括选择合适的石料规格、配比计算方法以及验证方法等。

2. 选择合适的石料规格在确定碎石的配合比之前，需要选择合适的石料规格。

常见的碎石规格包括5-10mm、10-20mm、20-40mm等。

选择合适的石料规格要根据具体工程的要求来确定，一般需要考虑以下几个方面：•强度要求：根据工程的设计强度要求，选择合适的石料规格。

较大的石料规格可以提高混凝土的强度，但会影响混凝土的工作性能和流动性。

•施工配合比：根据具体的施工方法和工艺要求，选择合适的石料规格。

比如，在施工细度要求高的地方，应选择较小的石料规格，以提高混凝土的工作性能。

•资源可行性：根据当地的石料资源情况，选择合适的石料规格。

避免因为碎石规格不合适而需要进行大量的石料加工和调配。

3. 碎石配合比计算方法确定石料规格之后，需要进行碎石配合比的计算。

常用的计算方法有两种：最近原则法和相对密实度法。

3.1 最近原则法最近原则法是根据构成混凝土砂浆骨料骨架的像最好的颗粒规积体来确定级配。

具体步骤如下：1.根据混凝土的设计强度等级和流动性要求，确定砂浆的泌水性；2.按照砂浆泌水性确定最坚韧性配合砂浆砂、最紧密性配合砂、最大体积含水量配合砂；3.在2中选取不同规格的碎石，每种规格按最近原则确定最好分配的石粒数量；4.将3中的结果和2中的砂料按其所得的级配中物料的含量确定所需石粒的数量；5.根据施工工艺要求和合理资源利用，微调级配。

3.2 相对密实度法相对密实度法是根据砂浆标准相对密实度与级配曲线之间的关系来实现。

具体步骤如下：1.根据工程要求和施工条件，确定石料的粗细含量比例；2.确定砂浆的最佳相对密实度；3.根据最佳相对密实度和砂浆的骨料相对密实度，确定级配曲线；4.根据级配曲线和石料的规格，计算出碎石的配合比。
