时隙和帧结构

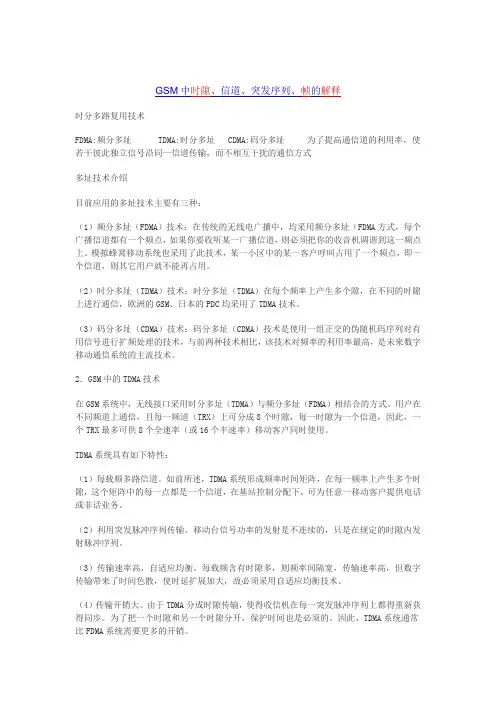

GSM中时隙、信道、突发序列、帧的解释时分多路复用技术FDMA:频分多址 TDMA:时分多址 CDMA:码分多址为了提高通信道的利用率，使若干彼此独立信号沿同一信道传输，而不相互干扰的通信方式多址技术介绍目前应用的多址技术主要有三种：（1）频分多址（FDMA）技术：在传统的无线电广播中，均采用频分多址（FDMA方式，每个广播信道都有一个频点，如果你要收听某一广播信道，则必须把你的收音机调谐到这一频点上。

模拟蜂窝移动系统也采用了此技术，某一小区中的某一客户呼叫占用了一个频点，即一个信道，则其它用户就不能再占用。

（2）时分多址（TDMA）技术：时分多址（TDMA）在每个频率上产生多个隙，在不同的时隙上进行通信，欧洲的GSM、日本的PDC均采用了TDMA技术。

（3）码分多址（CDMA）技术：码分多址（CDMA）技术是使用一组正交的伪随机码序列对有用信号进行扩频处理的技术，与前两种技术相比，该技术对频率的利用率最高，是未来数字移动通信系统的主流技术。

2．GSM中的TDMA技术在GSM系统中，无线接口采用时分多址（TDMA）与频分多址（FDMA）相结合的方式。

用户在不同频道上通信，且每一频道（TRX）上可分成8个时隙，每一时隙为一个信道，因此，一个TRX最多可供8个全速率（或16个半速率）移动客户同时使用。

TDMA系统具有如下特性：（1）每载频多路信道。

如前所述，TDMA系统形成频率时间矩阵，在每一频率上产生多个时隙，这个矩阵中的每一点都是一个信道，在基站控制分配下，可为任意一移动客户提供电话或非话业务。

（2）利用突发脉冲序列传输。

移动台信号功率的发射是不连续的，只是在规定的时隙内发射脉冲序列。

（3）传输速率高，自适应均衡。

每载频含有时隙多，则频率间隔宽，传输速率高，但数字传输带来了时间色散，使时延扩展加大，故必须采用自适应均衡技术。

（4）传输开销大。

由于TDMA分成时隙传输，使得收信机在每一突发脉冲序列上都得重新获得同步。

LTE帧结构和协议讲解LTE（Long Term Evolution）是第四代无线通信技术，为了支持更高的数据速率、更低的时延和更好的系统能力而发展起来的。

LTE通过改进帧结构和引入新的协议来提高系统的性能和效率。

LTE的帧结构主要由基本帧和无线帧的形成方式组成。

在LTE中，基本帧是和无线帧对称的，对称的结构可以简化系统的设计和实现。

基本帧由10个子帧组成，每个子帧的持续时间为1ms。

每个子帧可以分为两个时隙，每个时隙的持续时间为0.5ms。

基本帧中的第0个子帧（SF）被用于广播或下行控制信令，而其他9个子帧（S1~S9）用于传输用户数据。

无线帧的形成方式可以分为FDD（Frequency Division Duplexing）和TDD（Time Division Duplexing）两种。

在FDD模式下，上行和下行数据在频域上互不干扰，通过频域上的分离来实现双工通信。

而在TDD模式下，上行和下行数据共享相同的频谱，在时间上交替进行传输。

FDD和TDD模式可以根据不同的需求选择使用，TDD模式具有更快的部署速度和更灵活的频谱分配，但FDD模式可以提供更好的容量和覆盖性能。

LTE的协议主要由控制平面和用户平面组成。

控制平面负责处理系统控制信令，如寻呼、鉴权和移动性管理等；用户平面负责处理用户数据的传输。

LTE的协议是基于分组交换的IP网络，通过优化分组交换的性能和效率来提高系统的吞吐量和容量。

LTE的控制平面使用RRC（Radio Resource Control）协议进行系统控制和管理。

RRC协议负责系统的连接建立、终端的移动性管理和系统的切换等功能。

RRC协议通过不同的消息和过程来实现这些功能，如RRC连接建立过程、RRC连接重建过程和RRC连接释放过程等。

RRC协议的主要目标是优化系统控制信令的传输，减少信令的时延和系统开销。

LTE的用户平面使用PDCP（Packet Data Convergence Protocol）协议进行用户数据的传输。

源复接方式。这种复接方式的最大特点是各支路具有 自己的时钟信号，其灵活性较强。码速调整单元电路 不太复杂，而异步复接的码速调整单元电路却要复杂 得多，要适应码速大范围的变化，需要大量的存储器 方能满足要求。同步复接目前用于高速大容量的同步 数字系列中。
对满足复接条件的低速支路码流进行复接时，根
据码流的具体汇接方式可分为：逐位（逐比特）复接， 按码字复接，按帧复接三种方式。

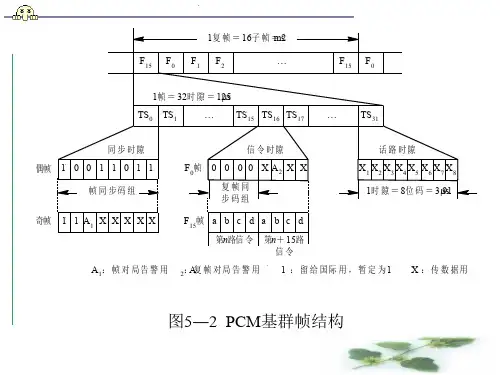

1复帧 ＝ 16子帧 ＝ ms 2 F15 F0 F1 F2 … F15 F0
1帧＝ 32时隙 ＝ 125 s TS0 TS1 同步 时隙
· 偶帧 1 0 0 1 1 0 1 1
…
TS15 TS16 TS17 信令 时隙
…
TS31 话路 时隙 X1 X2 X3 X4 X5 X6 X7 X8 1时隙 ＝ 8位码 ＝ 3.91 s
(3) 异步复接。被复接的各输入支路之间及与复接
器的定时信号之间均是异步的，其频率变化范围不在 允许的变化范围之内，也不满足复接条件，必须进行 码速调整方可进行复接。这种复接方式称为异步复接。 由以上可见，异源和异步复接方式都必须进行码 速调整，满足复接条件后方可复接。
绝大多数国家将低次群复接成高次群时都采用异
采用共路信令传送方式时，必须将16个帧构成一
个更大的帧，称为复帧。复帧的重复频率为500Hz，周 期2.0ms。复帧中各帧顺次编号为F0，F1，…，F15。其 中F0的TS16前4位码用来传送复帧同步码组0000， F1~F15的TS16用来传送各话路的信令。每个信令用4位 码组来表示，因此，每个TS16时隙可以传送两路信 令．这种帧结构中每帧共有32个路时隙，但真正能用 于传送电话或数据的时隙只有30路，因此有时称为30 ／32路基群。

➢SACCH/TF：与TCH/F随路的慢速随路控制信道
➢SACCH/TH：与TCH/H随路的慢速随路控制信道
➢SACCH/C4：与SDCCH/4随路的慢速随路控制信道
➢SACCH/C8：与SDCCH/8随路的慢速随路控制信道
•14
快速辅助控制信道
• 快速辅助控制信道（FACCH）：传输与SDCCH相同的信 息，只有在没有分配到SDCCH时才使用。使用时要中断 业务信息，把FACCH插入业务信道，每次占用时间很短， 约18.5ms，不被用户查觉。通过业务信道借取的帧来实 现接续，传送如“越区切换”等指令。FACCH可分为以 下几种：
01234
22 23 24 25
1（51帧）的复帧＝51TDMA帧（3036/13ms）
01234
47 48 49 50
012345670123456701234567
012345670123456701234567
0
01
02
TDMA帧
•2
GSM无线物理信道
在GSM中，无线路径上是采用时分多址（TDMA）方式。每一频点 （频道或叫载频TRX）上可分成8个时隙，每一时隙为一个信道，因 此，一个TRX最多可有8个移动用户同时使用。
上行链路与下行链路的业务信道具有相同的组合方式，惟一的差别是有 一个时间偏移，即相对于下行帧，上行帧在时间上推后3个时隙。
•22
51控制信道非复合 帧
•23
BCH和CCCH在TS0上的映射
TDMA帧
0 12
7 01 2
7012
7012
7
FS B
C FS C
C FS C
BCCH+CCCH 下行链路
•11
