水准仪i角误差的计算公式水准仪是咱们在测量工作中经常会用到的一个重要工具。

而水准仪的 i 角误差，这可是个关键的概念，要是不搞清楚，测量结果可能就会出大问题！那啥是水准仪的 i 角误差呢？简单来说，就是水准仪的视准轴与水准管轴不平行所产生的夹角。

这个夹角会导致测量结果出现偏差。

接下来咱就讲讲水准仪 i 角误差的计算公式。

它的计算公式通常是这样的：i = Δ·ρ″/S 。

这里面的Δ 是水准仪在距离为 S 的两点上所测高差的差值，ρ″是一个常数，大概是206265″。

给您举个例子哈，比如说有一次我们在进行一个工程测量的时候，用同一台水准仪分别在相距 50 米的 A、B 两点进行测量。

先在 A 点测量的读数是 1.235 米，然后在 B 点测量的读数是 1.789 米。

那这两点的高差就是 1.789 - 1.235 = 0.554 米。

然后呢，我们把水准仪搬到离 A 点 100 米远的 C 点，再测 A 点的读数变成了 0.987 米。

这时候 A、C 两点的高差就是 1.235 - 0.987 = 0.248 米。

那么Δ 就是 0.554 - 0.248 = 0.306 米，S 就是 100 米。

把这些数带进公式里，i = 0.306×206265÷100，算出来就是水准仪的 i 角误差啦。

在实际测量中，这个 i 角误差要是超过了一定的限度，那就得对水准仪进行校正，不然测量结果就不可靠喽。

我还记得有一回，我们小组在做一个地形测绘的项目。

当时大家都忙得热火朝天的，谁也没注意到水准仪好像有点不对劲。

等把数据都采集回来一分析，发现偏差大得离谱。

后来一检查，才发现是水准仪的 i 角误差太大了，没及时校正。

那可把我们给愁坏了，没办法，只能重新去测量。

那几天真是累得够呛，但是也让我们深刻认识到了，对待测量工作，任何一个小细节都不能马虎，尤其是像水准仪 i 角误差这样的关键因素。

所以啊，朋友们，搞清楚水准仪 i 角误差的计算公式，并且在实际工作中正确运用和及时校正，那是相当重要的，这能保证咱们测量结果的准确性，可不能掉以轻心哟！。

水准仪i角检验方法在平坦的地面上选定相距60～100米的A,B两点,立水准尺。

先将水准仪安置于A,B的中点C,精平仪器后分别读取A,B点上水准尺的读数a1,b1;改变水准仪高度(10cm以上)再重读两尺读数a1′,b1′。

前后两次分别计算高差，高差之差如果不大于5mm，则取其平均数，作为A，B两点间不受i角影响的正确高差：h1=1/2〔(a1-b1)+ (a1′-b1′)〕将水准仪搬到与B点相距2m处，精平仪器后分别读取A，B两点水准尺读数a2,b2，又测得高差h2= a2-b2.如果h1=h2则说明水准管轴平行于视准轴，否则，A尺上应有读数a2′及水准管轴与视准轴的交角（视线的倾角）i角a′2= h1+ b2 i=ρ″∣a2- a2′∣/DAB ρ=206264.806″≈206265″DAB为A，B间距离对于DS3级水准仪，当i角＞20″时，需要进行水准管轴平行于视准轴的校正。

圆心角的弧度为该角所对弧长与半径之比。

把弧长b等于半径R的圆弧所对圆心角称为一ρ个弧度。

以ρ表示，因此，整个圆周为２兀弧度。

弧度与角度的关系为2兀＝360°，ρ=180°/兀一个弧度所相当的度分秒制角值为ρ°=180°/兀=57.2957795°≈57.3°ρ′=60*180°兀=3437.74677′≈3438′ρ″=3600*180°/兀=206264.806″≈206265″水准仪i角检验报告i角的归零程度在很大程度上影响着水准仪观测值的精确度，因此，在水准仪各项指标的检验中，i角的检验是一个重头戏。

110502小组成员深知i角的重要性，对i角作了细致的检验，下面本组就在本次i角检验过程中使用的方法、观测到的数据、检验的结果和结论说一下我们自己的看法和认识。

○1检验方法：本组采用了方便、简洁、较准确的i角检验方法。

检验方法及图解如下：首先在较平坦的地方选定适当距离的两个点A、B，摆上尺垫。

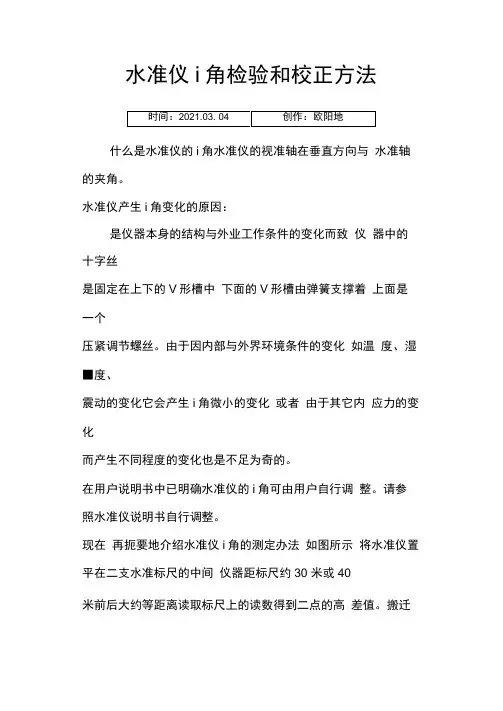

水准仪i角检验和校正方法什么是水准仪的i角水准仪的视准轴在垂直方向与水准轴的夹角。

水准仪产生i角变化的原因：是仪器本身的结构与外业工作条件的变化而致仪器中的十字丝是固定在上下的V形槽中下面的V形槽由弹簧支撑着上面是一个压紧调节螺丝。

由于因内部与外界环境条件的变化如温度、湿■度、震动的变化它会产生i角微小的变化或者由于其它内应力的变化而产生不同程度的变化也是不足为奇的。

在用户说明书中已明确水准仪的i角可由用户自行调整。

请参照水准仪说明书自行调整。

现在再扼要地介绍水准仪i角的测定办法如图所示将水准仪置平在二支水准标尺的中间仪器距标尺约30 米或40米前后大约等距离读取标尺上的读数得到二点的高差值。

搬迁器至二支标尺的一内侧或外侧均可此时仪器至标尺的距离分别为近距离的标尺只是几米而远距离的标尺已是几十米。

同样测量这二点的高差值如果二次测得的高差相等说明仪器i角为零。

高差不等就说明仪器存在着i角的误差。

如：仪器在中间读取A尺的读数a1 0962 B尺的读数b1 1062 仪器在一侧读取A尺的读数a2 0835 B尺的读数b2 0933hi 1062 0962 0100 h2 0933 0835 0098 h 0098 0100 2 mm按小角公式计算i角i △• p s = 2 mm X 206265” / 60000mm 二41 / 6 ”二7”i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧法测定仪器的i角。

道理是一样的正确的a4值是a4 = aF - a2' + a3'水准仪i角的允许误差水准仪i角允许误差的概念应该说有三方面的涵义也是三种情况下的不同要求1. 出厂时工厂调校的允许误差、2. 用户调校时的允许误差、3. 测量等级或规定所要求的允许误差。

如彳来卡NA2 i角的允许误差出厂调校为±8”用户调校为±20” 但是根据我国国家水准测量规范和工程测量规范的要求用于一、二等水准测量的水准仪仪器的i角不应超过15” 用于三、四等水准测量的仪器仪器的i角不应超过20” o所以在用彳来卡水准仪NA2加GPM3测微分划板进行一、二等水准测量时仪器的i角必须调校至15”以内在进行三等以下水准测量时仪器的i角应在20”以内。

1 电子水准仪i角检验表格 篇一：电子水准仪i角检验校正 数字水准仪i角检验校正 i角的产生: 水准仪产生i角变化的原因是仪器本身的结构与外业工作条 件的变化而至，仪器中的十字丝是固定在上下的V形槽中， 下面的V形槽由弹簧支撑着，上面是一个压紧调节螺丝。由 于内部与外界环境条件的变化，如温度、湿度、震动的变化 它会产生i角微小的变化；或者，由于其它内应力的变化而 产生不同程度的变化也是不足为奇的。 实际测试分析与结论 1、四中方法均是把检验和校正结合为一体，经实际测试，检验之后仪器可自动完成校正，使i角达到允许的范围内，符合国家水准测量规范要求。 2

2、四种犯法的对比分析 （1）四种方法的基本原理相同，都是立两个水准尺，把水准仪不仅安置在两个水准尺的中间处，而且安置在距两个(来自:WWw.xlTkwj.com 小龙文 档网:电子水准仪i角检验表格)水准尺距离不同的地方，所以所测得到的两个立尺点之间的高差会受到i角的影响，这样一来，就可以利用仪器的两个不同位置所测得到两个立尺点之间的高差不同，求出i角的大小。 （2）采用三种不同方法时，两次安置水准仪时，水准仪的移动距离不同，参见表1。 （3）采用四种不同方法时，水准仪和水准尺之间的相对位置不同，参见表2。 3、水准仪i角的允许误差 水准仪i角允许误差的概念应该说有三方面的涵义，也是三种情况下的不同要求；出厂时工厂调校的允许误差、用户调校时的允许误差、测量等级或规定所要求的允许误差。如莱卡NA2 i角的允许误差：（1）出厂调校为：±8″，（2）用户调校为：±20″，但是根据我国国家水准测量规范和工程测量规范的要求，用 于一、二等水准测量的水准仪，仪器的i角不应超过15″，所以在进行沉降观测过程中，施工单位必须每月进行i角检验，并保证i角必须调校在15″以内 3

表1 两次安置水准仪时，水准仪的移动距离 表2 四种不同方法对水准仪和水准尺的相对位置 篇二：水准仪i角检验记录表 篇三：水准仪i角的检验计算表 水准仪i角的检验 第____页共_____页 仪器： 时间： 日期： 年月 日 标尺： 成象： 观测者： 记录者： 检查者：
