creo2.0 教程

23
恒定截面创建扫描曲面
> 恒定截面创建扫描曲面
– 恒定截面扫描在沿轨迹扫描时不改变其形状
> 恒定截面创建扫描曲面选项
– 封闭端点(Cap ends) – 绘放置点(Sketch placement point)
ELECTRONICS & HIGH TECH
24
垂直于轨迹创建扫描曲面
> 垂直于轨迹创建扫描曲面
> 草绘截面创建扫描混合曲面
– 草绘截面
ELECTRONICS & HIGH TECH
ELECTRONICS & HIGH TECH
31
在扫描曲面特征中使用 Trajpar
> 在扫描曲面特征中使用 Trajpar
– "Trajpar" 代表轨迹参数。其取值范围为从 0 到 1
• sd3 = trajpar * 20 + 10。（沿着扫描长度，trajpar 的范围为 0 到 1，截面宽度范围为 0 到 20，再加上 10，即从 10 到 30） • sd3 = 20 + (5 * sin(trajpar * 360 * 4))。（ trajpar 的范围为 0 到 1，所以正弦波由 0 开始，振 幅为 5，有 4 个周期，再加上 20。）
ELECTRONICS & HIGH TECH 2
基本曲面创建工具
> 创建“拉伸”、“旋转”和“填充”曲面 > 使用开放和封闭轨迹创建扫描曲面 > 创建平行混合曲面并分析其属性 > 分析平行混合曲面截面工具
> 创建旋转曲面和一般混合曲面
> 旋转曲面和一般混合曲面相切 > 为旋转和一般混合选择截面

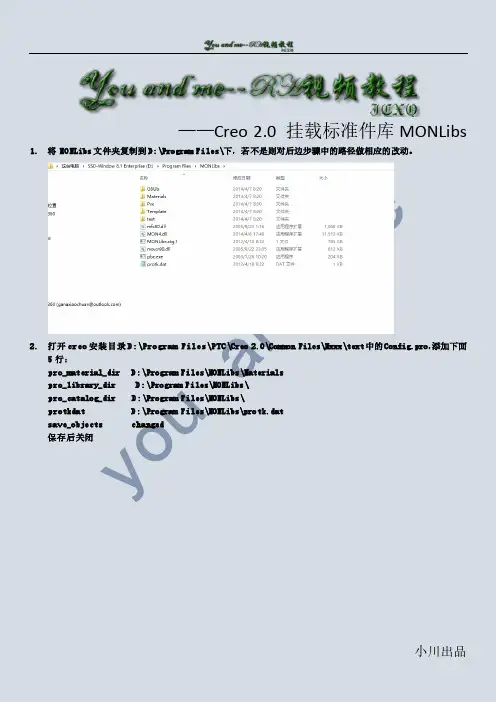

——Creo 2.0 挂载标准件库 MONLibs
1. 将 MONLibs 文件夹复制到 D:\Program Files\下，若不是则对后边步骤中的路径做相应的改动。
2.
打开 creo 安装目录 D:\Program Files\PTC\Creo 2.0\Common Files\Mxxx\text 中的 Config.pro， 添加下面 5 行： pro_material_dir pro_library_dir pro_catalog_dir protkdat save_objects 保存后关闭 D:\Program Files\MONLibs\Materials D:\Program Files\MONLibs\ D:\Program Files\MONLibs\ D:\Program Files\MONLibs\protk.dat changed
小川出品
小Байду номын сангаас出品
5.
将将目录内文件 mfc80.dll 和 msvcr80.dll 文件复制到系统盘如 C:\WINDOWS\system32 目录下。
小川出品
6.
安装 D:\Program Files\Pvx\pvx.exe
7.
安装完成。
小川出品
小川出品
小川出品
3.
编辑 D:\Program Files\内的 protk.dat 文件（用记事本打开） ，修改如下两行： EXEC_FILE D:\Program Files\MONLibs\MON4.dll TEXT_DIR D:\Program Files\MONLibs\text
小川出品
4.
添加系统变量,电脑的控制面板下——系统——高级——环境变量——在系统变量下添加以下语句： MONLIBS_DIR pro_library_dir D:\Program Files\MONLibs D:\Program Files\MONLibs

b、变截面扫描-薄板伸 出项-草绘轨迹线为圆-截面 垂直于原始轨迹
c、绘制截面如图，工 具—关系，改变高度40尺寸
Sd#=40+5*sin(tra jpar*360*15)
用曲线命令 画螺旋线 螺旋线的圆柱坐标方程： r=t*20 theta=t*5*360 z=t*40 t为系统的缺省变量，值为0~1
a.特征建立过程中，选择或建立的第一条轨 迹为轨迹线，其余为轮廓线。选择多条轨迹时 按住ctrl键。
b.选择轨迹线时要注意起点箭头的位置，该 位置为绘制截面的位置，可使用起始点更改起 点箭头的位置。点击箭头可更改。或选择新的 起始点—选菜单[草绘]—[特征工具]—[起始点]。
c.除终点外轮廓线不得与轨迹线相交。 d. 所有的轮廓线都要通过绘制截面的平面， 但其长度不一定要与轨迹线相同，最后特征的 长度将与轨迹线或轮廓线中最短者相同。 e.当轮廓线无法与截面的绘图面相交时，则 必须额外定义基准点当作起始点。
4、right面上绘制同样的曲线，如图 5、right面上以front面为镜像平面镜像该曲线 6、选第一条曲线为原始轨迹，CTRL选其余四条 轨迹线作轮廓线 7、过四条轨迹线端点草绘截面，如图 截面可先画过四端点的直线， 应用命令 连成矩形
混合( Blend)：将数个剖面连成一实体
命令—可变截面扫描 ，此命令中当选择恒定剖
面时，相当于菜单中的插入—扫描
可变截面扫描是采用扫描轨迹线控制草图剖面， 在草图剖面沿原点轨迹扫描时保持与其他轨迹线 之间的几何关系，从而形成多变的模型。
（1）命令按钮的含义
◆原始轨迹线（OriginTrajectory）剖面的圆 点落在此轨迹线上 ◆X轨迹线（X-vector rajectory）定义剖面X轴的走向 ◆其它轨迹线

进入二维工程图
选择要生成二维 图的三维零件
不使用缺 省模板
选择图纸，单位与所选 图纸一致
Creo 中二维工程图的生成
进入二维工程图
Creo 中二维工程图的生成
尺寸标注点击
该项后进入
二维工程界面
下拉菜单均 在此处
视图可从此 处直接加入
Creo 中制图标准的修改
制图标准的修改 在进入二文件绘图界
面后，对制图标准进行 修改。在“文件”-“准备”中的“绘图属 性”中修改
显示方式。 8）按要求增加投影视图（投影视图），把鼠标放在新
生视图上，点击右键，通过属性选项进入“绘图视图 管理器”修改视图属性，其中“显示方式”必须修改。 9）标注尺寸等，完成视图
复习：Creo中视图的生成
通过该页面 选择视图方 式。
通过绘图视 图管理器来 确定视图属 性
Creo 中二维工程图的生成
4）改变斜视图的位置：在视图管理器 中的“对齐”里去除“与其它视图对齐” 的选项。并通过右键进入快捷菜单，去掉 锁定功能。此后可任意移动斜视图的位置。
Creo中辅助视图（斜视及斜剖）的生成
1、建立辅 助视图
2、点选要画斜视图 或斜剖视图的斜面
3、在要放置斜视图 的中心处点击左键
Creo中辅助视图（斜视及斜剖）的生成
中的可见区域中选择“破断视图
点击﹢，在父视图上画两条断裂线以确定被断 开的范围（断裂线由两点决定，此时，可在现有图 元上点击左键，再沿断裂方向点取第二点－－如做 垂直断裂，第二点要在第一点竖直方向点击。）， 再选定断裂线的样式即得到断裂图。
去掉“锁定视图移动”，移动断裂图到合适位
置。
Creo中破断图（断裂图）的生成
二维工程图的生成过程
