绕线转子电阻计算

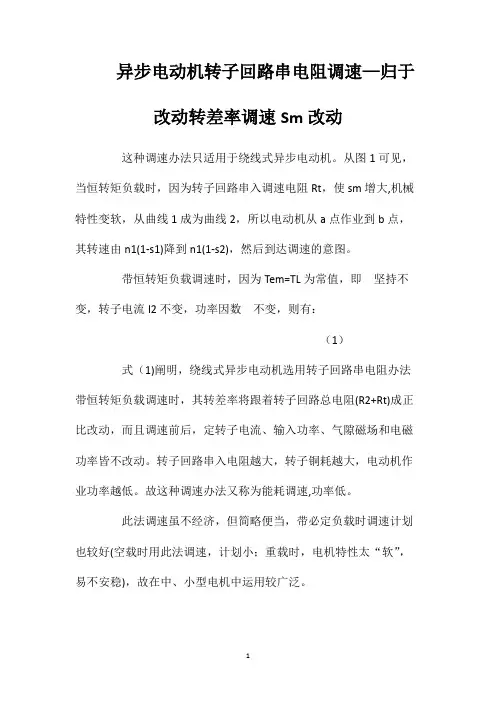

异步电动机转子回路串电阻调速—归于改动转差率调速Sm改动
这种调速办法只适用于绕线式异步电动机。

从图1可见，当恒转矩负载时，因为转子回路串入调速电阻Rt，使sm增大,机械特性变软，从曲线1成为曲线2，所以电动机从a点作业到b点，其转速由n1(1-s1)降到n1(1-s2)，然后到达调速的意图。

带恒转矩负载调速时，因为Tem=TL为常值，即坚持不变，转子电流I2不变，功率因数不变，则有：
（1）
式（1)阐明，绕线式异步电动机选用转子回路串电阻办法带恒转矩负载调速时，其转差率将跟着转子回路总电阻(R2+Rt)成正比改动，而且调速前后，定转子电流、输入功率、气隙磁场和电磁功率皆不改动。

转子回路串入电阻越大，转子铜耗越大，电动机作业功率越低。

故这种调速办法又称为能耗调速,功率低。

此法调速虽不经济，但简略便当，带必定负载时调速计划也较好(空载时用此法调速，计划小；重载时，电机特性太“软”，易不安稳)，故在中、小型电机中运用较广泛。

1。

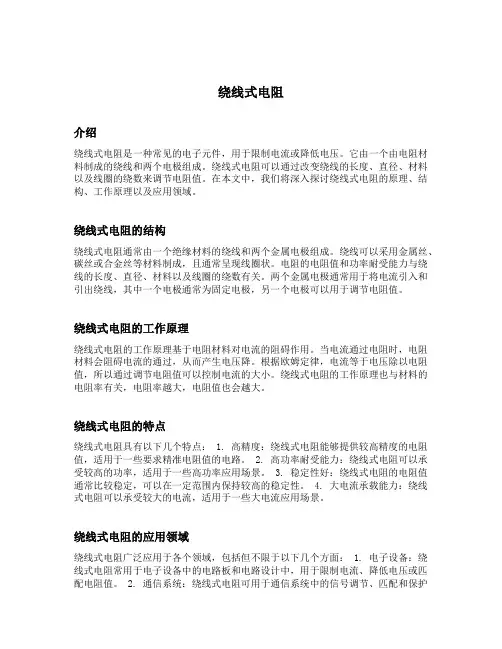

绕线式电阻介绍绕线式电阻是一种常见的电子元件，用于限制电流或降低电压。

它由一个由电阻材料制成的绕线和两个电极组成。

绕线式电阻可以通过改变绕线的长度、直径、材料以及线圈的绕数来调节电阻值。

在本文中，我们将深入探讨绕线式电阻的原理、结构、工作原理以及应用领域。

绕线式电阻的结构绕线式电阻通常由一个绝缘材料的绕线和两个金属电极组成。

绕线可以采用金属丝、碳丝或合金丝等材料制成，且通常呈现线圈状。

电阻的电阻值和功率耐受能力与绕线的长度、直径、材料以及线圈的绕数有关。

两个金属电极通常用于将电流引入和引出绕线，其中一个电极通常为固定电极，另一个电极可以用于调节电阻值。

绕线式电阻的工作原理绕线式电阻的工作原理基于电阻材料对电流的阻碍作用。

当电流通过电阻时，电阻材料会阻碍电流的通过，从而产生电压降。

根据欧姆定律，电流等于电压除以电阻值，所以通过调节电阻值可以控制电流的大小。

绕线式电阻的工作原理也与材料的电阻率有关，电阻率越大，电阻值也会越大。

绕线式电阻的特点绕线式电阻具有以下几个特点： 1. 高精度：绕线式电阻能够提供较高精度的电阻值，适用于一些要求精准电阻值的电路。

2. 高功率耐受能力：绕线式电阻可以承受较高的功率，适用于一些高功率应用场景。

3. 稳定性好：绕线式电阻的电阻值通常比较稳定，可以在一定范围内保持较高的稳定性。

4. 大电流承载能力：绕线式电阻可以承受较大的电流，适用于一些大电流应用场景。

绕线式电阻的应用领域绕线式电阻广泛应用于各个领域，包括但不限于以下几个方面： 1. 电子设备：绕线式电阻常用于电子设备中的电路板和电路设计中，用于限制电流、降低电压或匹配电阻值。

2. 通信系统：绕线式电阻可用于通信系统中的信号调节、匹配和保护电路中，确保系统正常工作和信号传输稳定。

3. 功率电子：绕线式电阻在功率电子领域中被广泛应用，用于限制功率、保护电路和降低噪音等。

4. 汽车电子：绕线式电阻在汽车电子中具有重要的应用，用于控制马达速度、调节灯光亮度和限流保护等。

绕线式电动机转子回路串电阻起动控制电路起动过程引言在绕线式电动机的起动过程中，为了限制起动电流和起动转矩，一种常见的控制方式是采用串联电阻起动控制电路。

本文将详细介绍绕线式电动机转子回路串电阻起动控制电路的起动过程，并分析其工作原理和特点。

起动原理绕线式电动机由定子和转子组成。

在起动过程中，既要提供足够的转子转动力矩来克服转子的惯性和摩擦阻力，又要限制起动电流和起动转矩，以保护电机和供电系统。

串联电阻起动控制电路正是为了在这两者之间取得平衡而设计的。

在绕线式电动机中，定子绕组和转子绕组通过电刷和电刷架连接起来，形成一个闭合回路。

当电源施加到电机上时，电流通过定子绕组和转子绕组，产生磁场作用力，使转子转动。

串联电阻起动控制电路串联电阻起动控制电路通过在转子回路中串联电阻来限制起动电流和起动转矩。

在起动过程中，电机的起动转子绕组电阻中串联了一个可调的外部电阻。

起始时，外部电阻的值设置为最大，随着电动机的加速，逐渐减小。

当外部电阻减小到一定值时，则被短路，电机进入正常运行状态。

起动过程1.初始状态：电动机断开电源，外部电阻设置为最大值，转子处于静止状态。

2.启动：通电后，电流从电源经过电刷进入定子绕组，同时通过外部电阻进入转子绕组。

由于转子绕组中串联的电阻较大，电流和转矩较小，转子开始缓慢转动。

3.加速：随着转子转动速度的增加，电流和转矩逐渐增大。

此时，可以逐渐减小外部电阻的值，以提高电流和转矩。

4.短路：当外部电阻减小到一定值时，电机进入正常运行状态，外部电阻被短路，电源直接供电给转子绕组。

5.正常运行：此时，电机以额定转速运行，外部电阻不再工作。

控制电路特点1.起动电流和转矩可调：通过调节外部电阻的值，可以控制起动电流和转矩的大小，以适应不同的启动情况。

2.起动过程平稳：由于外部电阻的限流作用，起动过程中电流的变化较小，使得电机起动平稳，减小了对电源和机械设备的冲击。

3.简单可靠：串联电阻起动控制电路结构简单，故障率低，维修维护方便。

电机绕组直流电阻测量方法在电机试验中，有时需要测定绕组的直流电阻，用以校核设定值，计算电机的效率及绕组的温升，那么实际应用中电机绕组的直流电阻测量一般采取哪些方法呢？本文针对目前主要运用的直流伏安法和电桥法两种测量方法进行陈述。

一测量电机绕组直流电阻的目的异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，测量这些直流电阻的目的，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。

绕组的阻值大小是随温度的变化而变化的，在测定绕组实际冷态下的直流电阻时，要同时测量绕组的温度，以便将该电阻换算成基准工作温度下的数值。

二测量电机测量方法及分析目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式，以下就分别对每种测量方法进行分析。

01直流伏安法测量电源采用蓄电池或其它电压稳定的直流电源，为保护电压表，可在测量回路中串接一个保护开关。

测量时，先断开电压表，待电流稳定后，再闭合保护开关，接通电压表，测量绕组两端电压，测量后应先断开电压表，以防在电源断开时绕组产生的自感电动势损坏电压表。

为保证足够精度，电流要有一定的数值，但又不能超过绕组额定电流的20%，并应尽快同时读数，以免被测绕组发热影响测量准确度。

测量小电阻时，若考虑电压表的分流电流(设电压表内阻为Rv，电压表读数为U，电流表读数为I)，被测绕组的直流电阻为：R=U/(I-U/Rv)；若不考虑电压表的分流电流，则R=U/I。

计算值比实际电阻值稍小，绕组电阻越小，分流电流越小，误差则越小。

测量大电阻时，考虑到电流表内阻Ra上的压降，则被测绕组的电阻为：R=(U-RaI)/I；若不考虑电流表的内阻压降，则R=U/I，计算值中包括了电流表的内阻，比实际的电阻值稍大，绕线电阻越大，电流表内阻越小，误差也越小。

02电桥法直流电桥是测量直流电阻的专用仪器，它分为单臂电桥和双臂电桥。

单臂电桥适用于测量1Ω以上的较大电阻，双臂电桥适用于测量1Ω以下的较小电阻。

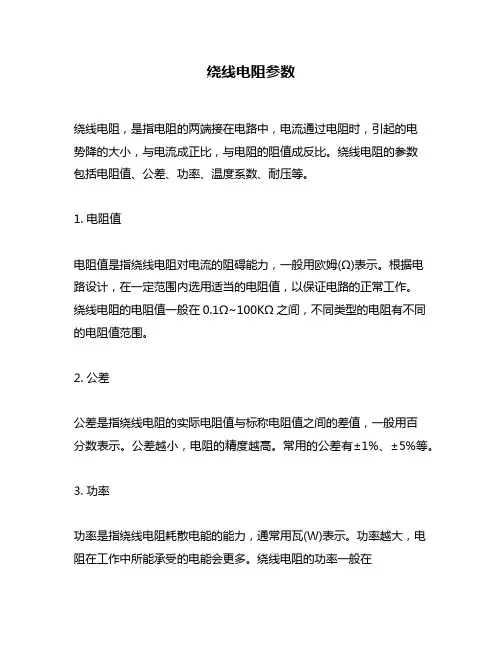

绕线电阻参数绕线电阻，是指电阻的两端接在电路中，电流通过电阻时，引起的电势降的大小，与电流成正比，与电阻的阻值成反比。

绕线电阻的参数包括电阻值、公差、功率、温度系数、耐压等。

1. 电阻值电阻值是指绕线电阻对电流的阻碍能力，一般用欧姆(Ω)表示。

根据电路设计，在一定范围内选用适当的电阻值，以保证电路的正常工作。

绕线电阻的电阻值一般在0.1Ω~100KΩ之间，不同类型的电阻有不同的电阻值范围。

2. 公差公差是指绕线电阻的实际电阻值与标称电阻值之间的差值，一般用百分数表示。

公差越小，电阻的精度越高。

常用的公差有±1%、±5%等。

3. 功率功率是指绕线电阻耗散电能的能力，通常用瓦(W)表示。

功率越大，电阻在工作中所能承受的电能会更多。

绕线电阻的功率一般在1/8W~10W之间。

4. 温度系数温度系数是指绕线电阻阻值随温度变化的程度，通常单位为ppm/℃(百万分之一度/摄氏度)或%/℃。

温度系数越小，电阻的稳定性和精度就越高。

常用的温度系数有±200ppm/℃、±100ppm/℃等。

5. 耐压耐压是指绕线电阻在工作状态下能够承受的最大电压，一般用伏特(V)表示。

耐压越高，电阻就能够在更高电压下稳定工作。

绕线电阻的耐压一般在50V~1000V之间。

绕线电阻作为电子元件的一种，广泛应用于各种电路中，是电路中不可缺少的一部分。

在选择绕线电阻时，需要考虑电阻值、公差、功率、温度系数和耐压等参数，以保证电路的正常工作和安全性。

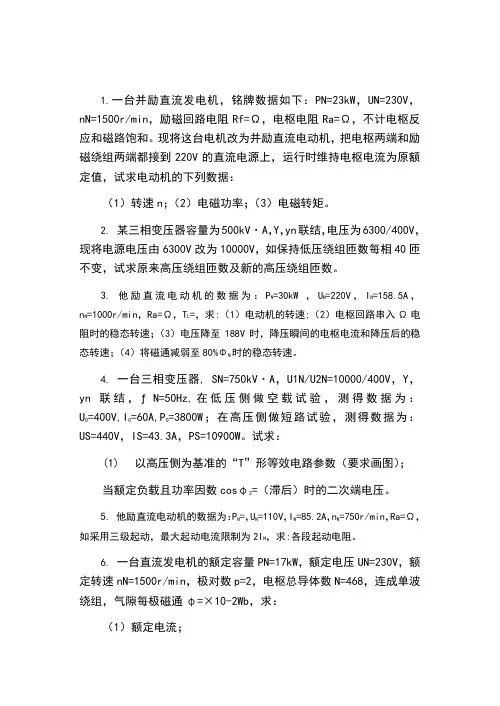

1.一台并励直流发电机，铭牌数据如下：PN=23kW，UN=230V，nN=1500r/min，励磁回路电阻Rf=Ω，电枢电阻Ra=Ω，不计电枢反应和磁路饱和。

现将这台电机改为并励直流电动机，把电枢两端和励磁绕组两端都接到220V的直流电源上，运行时维持电枢电流为原额定值，试求电动机的下列数据：（1）转速n；（2）电磁功率；（3）电磁转矩。

2.某三相变压器容量为500kV·A，Y，yn联结，电压为6300/400V，现将电源电压由6300V改为10000V，如保持低压绕组匝数每相40匝不变，试求原来高压绕组匝数及新的高压绕组匝数。

3.他励直流电动机的数据为：P N=30kW ，U N=220V，I N=158.5A，n N=1000r/min，Ra=Ω，T L=，求:（1）电动机的转速;（2）电枢回路串入Ω电阻时的稳态转速；（3）电压降至188V时，降压瞬间的电枢电流和降压后的稳态转速；（4）将磁通减弱至80%ΦN时的稳态转速。

4.一台三相变压器, SN=750kV·A，U1N/U2N=10000/400V，Y，yn联结，ƒN=50Hz,在低压侧做空载试验，测得数据为：U 0=400V,I=60A,P=3800W；在高压侧做短路试验，测得数据为：US=440V，IS=43.3A，PS=10900W。

试求：(1)以高压侧为基准的“T”形等效电路参数（要求画图）；当额定负载且功率因数cosφ2=（滞后）时的二次端电压。

5.他励直流电动机的数据为：P N=，U N=110V，I N=85.2A，n N=750r/min，Ra=Ω，如采用三级起动，最大起动电流限制为2I N，求:各段起动电阻。

6.一台直流发电机的额定容量PN=17kW，额定电压UN=230V，额定转速nN=1500r/min，极对数p=2，电枢总导体数N=468，连成单波绕组，气隙每极磁通φ=×10-2Wb，求：（1）额定电流；（2）电枢电动势。

绕线式异步电动机转子绕组串入电阻负载转矩不变1. 概述电动机是现代工业中一种非常重要的驱动设备，而绕线式异步电动机是其中一种常见的电动机类型。

在电机运行过程中，转子绕组串入电阻负载能够使得电动机的转矩保持不变，这对于电动机的运行稳定性和效率至关重要。

2. 绕线式异步电动机的基本原理绕线式异步电动机是一种利用电磁感应原理进行能量转换的设备。

其基本工作原理是通过交变电流在定子绕组中产生旋转磁场，从而使得转子产生感应电流，进而产生转矩从而驱动负载转动。

3. 转子绕组串入电阻在绕线式异步电动机中，转子绕组串入电阻是一种常见的调节装置。

通过改变转子绕组的串入电阻值，可以调节电动机的转矩特性。

当转子绕组串入电阻增加时，电动机的起动转矩将减小，但是最大转矩将保持不变。

这对于一些特定的负载要求非常有用。

4. 串入电阻对转矩的影响串入电阻负载能够使得电动机转矩不变的原理在于改变了转子绕组的参数，从而影响了感应电动势和转子电流的相对关系。

通过改变串入电阻，可以有效地控制电动机的输出转矩，使得其在不同负载下能够保持稳定的转动特性。

5. 应用实例分析绕线式异步电动机转子绕组串入电阻负载转矩不变的特性在实际工程中有着广泛的应用。

例如在一些需要稳定转矩输出的工况下，可以通过改变串入电阻的方式来实现。

同时在一些需要启动转矩小、最大转矩保持不变的情况下，也能够通过串入电阻来满足要求。

6. 总结通过对绕线式异步电动机转子绕组串入电阻负载转矩不变的原理和特性进行分析，我们可以知道这种调节方式对于电动机的运行稳定性和效率都具有重要的意义。

在实际应用中，需要根据具体的工况要求来选择合适的串入电阻参数，以实现最佳的电动机性能。

7. 参考文献[1] 张三, 李四. 电动机转子绕组串入电阻负载转矩不变研究[J]. 电机技术, 2010(3): 45-50.[2] 王五, 赵六. 绕线式异步电动机串入电阻调速控制系统设计与应用[M]. 机械工业出版社, 2015.以上是关于绕线式异步电动机转子绕组串入电阻负载转矩不变的一篇高质量文章的写作范本，供您参考。

1、看线径速算常用铜铝芯绝缘导线截面积：①、导线截面积判定，先定股数和线径。

②、铜铝导线单股芯，一个多点一平方，不足个半一点五，不足二个二点五，两个多点四平方，不足三个六平方。

③、多股绞线七股绞，再看单股径大小，不足个半十平方，一个半多粗十六，两个多粗二十五，两个半粗三十五。

④、多股导线十九股，须看单股径多粗，一个半是三十五，不足两个是五十，两个多点是七十，两个半粗九十五。

⑤、多股导线三十七，单股线径先估出，两个粗的一百二，两个多的一百五。

2、数根数速判定BXH型橡皮花线截面积：①、花线截面判定法，数数铜线的根数。

②、一十六根零点五，二十四根点七五，③、三十二根一平方，一十九根一点五。

3、绝缘导线载流量速估算：①、绝缘铝线满载流，导线截面乘倍数。

②、二点五下乘以九，往上减一顺号走。

③、三十五乘三点五，双双成组减点五。

④、条件有变打折算，高温九折铜升级。

⑤、穿管根数二三四，八七六折满载流。

4、直埋聚氯乙烯绝缘电力电缆的载流量估算：①、直埋电缆载流量，主芯截面乘倍数。

②、铝芯四平方乘七，往上减一顺号走。

③、二十五乘三点五，三十五乘整数三。

④、五十七十二点五，双双成组减点五。

⑤、铜芯电缆载流量，铝芯载流一点三。

5、铝和铜矩形母线载流量速估算：①、铝排载流量估算，依厚系数来排宽。

②、厚三排宽乘以十，厚四排宽乘十二。

③、以上厚度每增一，系数增值亦为一。

④、母排二三四并列，分别八七六折算。

⑤、高温直流打九折，铜排再乘一点三。

⑥、铝排载流量估算，按厚截面乘系数：⑦、厚四截面积乘三，五六厚乘二点五；⑧、厚八二倍截面积，厚十以上一点八。

6、扁钢母线载流量速估算：①、扁钢母线载流量，厚三截面即载流。

②、厚度四五六及八，截面八七六五折。

③、扁钢直流载流量，截面乘以一点五。

7、油断路器合闸操作电缆缆芯截面积速算：①、电磁操动油开关，合闸电缆选截面：②、线圈电阻除安距，乘四乘九除以百。

8、仪用电压互感器二次回路导线截面速验算：①、仪用电压互感器，三相星接表维接；②、满足规程压降值，验算二次线截面：③、边相电流线长积，再乘系数便晓得。

绕线电阻等效模型绕线电阻等效模型是研究电路中的一个重要概念，它可以帮助我们更好地理解和分析复杂电路。

在本文中，我们将详细讨论绕线电阻的等效模型，包括其原理、应用以及与其他电阻元件的等效替代。

一、绕线电阻的原理绕线电阻，又称线绕电阻，是一种由导线绕制而成的电阻器。

它的电阻值取决于导线的材料、长度和截面积。

在电路中，绕线电阻通常用于限制电流流动，以实现对电压、电流的控制。

二、绕线电阻的等效模型1.直流电路中的绕线电阻在直流电路中，绕线电阻可以视为一个纯电阻元件，其电阻值不变。

因此，在分析直流电路时，可以直接使用绕线电阻的实际值进行计算。

2.交流电路中的绕线电阻在交流电路中，绕线电阻的阻值会受到温度、材料和频率等因素的影响。

由于这些因素的变化范围较大，为了简化分析，我们可以采用等效替代的方法，将绕线电阻替换为一个具有相同电阻值的等效电阻。

三、绕线电阻的等效模型应用1.电路分析在电路分析中，绕线电阻的等效模型可以帮助我们更好地理解和计算复杂电路。

通过将实际电阻元件替换为等效电阻，可以降低电路的复杂度，便于进行分析和设计。

2.电路设计在电路设计中，利用绕线电阻的等效模型，可以快速估算电路的性能参数，为实际电路的搭建提供参考。

四、总结绕线电阻的等效模型在电路分析和设计中具有重要意义。

通过将实际电阻元件替换为等效电阻，我们可以简化电路分析过程，更好地理解和计算电路性能。

在实际应用中，等效模型的使用有助于提高电路设计的效率和准确性。

在后续的文章中，我们将继续探讨其他电阻元件的等效模型，如电阻、电容和电感等，以帮助大家更好地掌握电路分析与设计的方法。

三相绕线异步电动机转子绕组串电阻调速
对电机转速的影响
三相绕线异步电动机转子绕组串电阻调速是一种常见的调速方法，它通过在转子绕组中串入电阻来改变电机的转速。

这种调速方法的基本原理是通过改变电机的转差率来实现调速。

具体来说，当电机运行时，转子绕组中的电流会产生磁场，这个磁场会和定子磁场相互作用，从而产生转矩，推动电机旋转。

当转子绕组中串入电阻时，电阻会消耗一部分电能，导致转子电流减小，从而减小转子磁场的强度。

由于电机的转矩与转子磁场的强度成正比，所以转子磁场强度的减小会导致电机的转矩减小，从而使电机的转速降低。

因此，三相绕线异步电动机转子绕组串电阻调速可以通过改变转子电流的大小来实现对电机转速的控制。

当转子电流减小时，电机的转速就会降低，反之则会提高。

通过调节串入转子的电阻值，可以控制转子电流的大小，从而实现对电机转速的精确控制。

需要注意的是，转子绕组串电阻调速会导致电机的效率降低，因为电阻会消耗一部分电能。

同时，由于电阻的加入会改变电机的电磁特性，所以需要对电机进行重新设计和调试，以确保电机的性能和可靠性。

绕线电阻参数绕线电阻是电子元件中常见的一种电阻器，它由细长的金属导线绕成螺旋状，其中通过电流的电阻产生热量。

绕线电阻的参数包括电阻值、功率耗散能力、温度系数和精度等。

本文将对绕线电阻的各个参数进行深入探讨，以帮助读者更好地理解和应用该电子元件。

一、电阻值：绕线电阻的电阻值是指电阻器的电阻大小，用欧姆（Ω）来表示。

电阻值分为固定电阻值和可变电阻值两种类型。

固定电阻值的绕线电阻在制造过程中已经确定，并不可调节。

而可变电阻值的绕线电阻可以通过旋转或滑动电阻器的接点来调节电阻值。

二、功率耗散能力：功率耗散能力是指绕线电阻能够耗散多大功率的热量，通常以瓦特（W）来表示。

绕线电阻的功率耗散能力与电阻值和电流大小有关。

当电流流过绕线电阻时，电阻将会产生热量，功率耗散能力的大小决定了绕线电阻能否承受该热量而不损坏。

三、温度系数：温度系数是指绕线电阻在工作温度变化时电阻值的变化率。

通常以ppm/℃（百万分比每摄氏度）或%/℃（百分比每摄氏度）来表示。

绕线电阻的温度系数越小，表示其电阻值在温度变化时变化较小，稳定性较高。

四、精度：精度是绕线电阻的电阻值与标称值之间的差别。

通常以百分比来表示，例如1%、5%等。

精度越小，表示绕线电阻的电阻值与标称值之间的差别越小，其电气性能越稳定。

绕线电阻的参数包括电阻值、功率耗散能力、温度系数和精度。

电阻值表示电阻器的电阻大小，功率耗散能力表示其能够耗散的功率热量，温度系数表示其电阻值随温度变化的变化率，而精度则表示其电阻值与标称值之间的差别。

了解这些参数对于正确选择和应用绕线电阻至关重要。

对于读者而言，掌握绕线电阻的各项参数可以帮助他们更好地了解电子电路中电阻器的性能和特点。

在实际应用中，他们可以根据电路设计要求选择适当的电阻值和精度，以确保电路的正常工作。

了解温度系数可以帮助他们在高温环境中选择稳定性较好的绕线电阻，以保证电路的长期可靠性。

绕线电阻作为一种常见的电子元件，在各种电路中发挥着重要的作用。
