Y系列大型三相鼠笼异步电动机

电机型号的区别电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。

使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。

YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。

该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。

适用于风机安装和使用，是风机的理想配套产品。

YD为多速三相异步电动机，一般有 4/2极 8/6极 8/4/2极 6/4极 12/6极 8/6/4极 8/4极 6/4/2极 12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列为单相电容起动异步电动机YY系列为单相电容运转异步电动SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。

实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。

轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。

YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。

它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。

对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。

YP2系列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。

通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。

YP2系列电动机效率高，调速范围广，精度高，运行稳定，操作和维修方便，其安装尺寸符合国际电工委员会(IEC)标准，分为自扇冷却和外置风扇冷却两种。

CXT系列为稀土永磁三相同步电动机，采用新型稀土永磁材料及其它优质材料制造，在转子结构设计和电磁参数选定方面有较大创新，使电机具有超高效率、功率因数的同时（功率因数达到95%以上），因而具有较高的起动性能、较高的牵入同步转矩和较大的过载能力，并且电机效率曲线比较平直，低负荷时也具有很高的效率，能够广泛应用于石油、化工、冶金、矿山、纺织等长期负荷运行的设备。

Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、B3kW；环三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。

现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度：在额定状态下运行时的转速称为额定转速。

额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

7、LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

8、工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

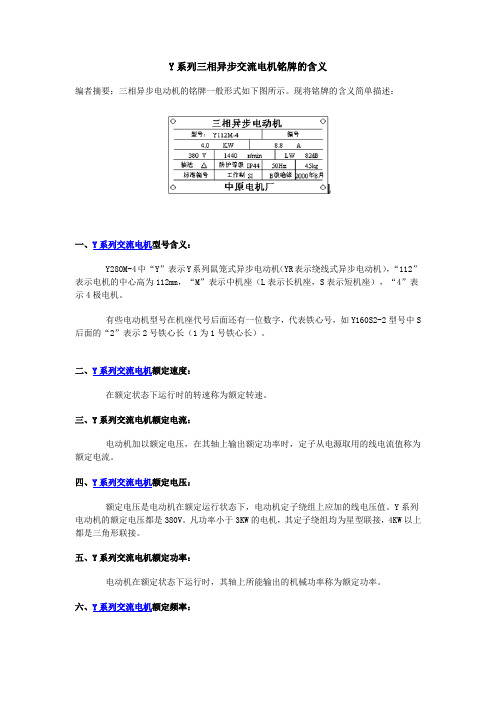

Y系列三相异步交流电机铭牌的含义编者摘要：三相异步电动机的铭牌一般形式如下图所示。

现将铭牌的含义简单描述：一、Y系列交流电机型号含义：Y280M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y160S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

二、Y系列交流电机额定速度：在额定状态下运行时的转速称为额定转速。

三、Y系列交流电机额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

四、Y系列交流电机额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。

Y系列电动机的额定电压都是380V。

凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

五、Y系列交流电机额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

六、Y系列交流电机额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。

我国规定的额定频率为50HZ七、Y系列交流电机防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

八、Y系列交流电机LW值：LW值指电动机的总噪声等级。

LW值越小表示电动机运行的噪声越低。

噪声单位为dB。

九、Y系列交流电机工作制：指电动机的运行方式。

一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）十、Y系列交流电机接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。

Y系列电动机型号大全及详细参数本文转载自电机修理Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y 系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

型号额定功率额定电流转速效率功率因数堵转转矩堵转电流最大转矩噪声振动速度重量额定转矩额定电流额定转矩1级2级kW Ar/min%COSФ倍倍倍dB(A)mm/skg 同步转速3000r/min 2级Y80M1-20.75 1.828375.00.84 2.2 6.5 2.3 66 711.817Y80M2-2 1.1 2.52830 77.00.86 2.2 7.0 2.3 66 711.818Y90S-2 1.5 3.42840 78.00.85 2.2 7.0 2.3 70 751.822Y90L-2 2.2 4.82840 80.50.86 2.2 7.0 2.3 70 751.825Y100L-2 3 6.42880 82.00.87 2.2 7.0 2.3 74 791.834Y112M-2 4 8.22890 85.50.87 2.2 7.0 2.3 74 791.845Y132S1-25.511.129085.50.88 2.0 7.0 2.3 78 831.867Y132S2-27.5 1529086.20.88 2.0 7.0 2.3 78 831.872Y160M1-21121.829387.20.88 2.0 7.0 2.3 82 872.8115Y160M2-21529.429388.20.88 2.0 7.0 2.3 82 872.8125Y160L-218.5 35.529389.00.89 2.0 7.0 2.2 82 872.8145Y180M-22242.2 29489.00.89 2.0 7.0 2.2 87 922.8173Y200L1-23056.929590.00.89 2.0 7.0 2.2 90 952.8232Y200L2-23769.829590.50.89 2.0 7.0 2.2 90 952.8250Y225M-245 842970 91.50.89 2.0 7.0 2.2 90 972.8312Y250M-255103 29791.50.89 2.0 7.0 2.2 92 974.5387Y280S-275139 29792.00.89 2.0 7.0 2.2 94 994.5515Y280M-290166 29792.50.89 2.0 7.0 2.2 94 994.5566Y315S-2110 20329892.50.89 1.8 6.8 2.2 991044.5922Y315M-2132 24229893.00.89 1.8 6.8 2.2 991044.51010Y315L1-21629229893.50.89 1.8 6.8 2.2 991044.51085Y315L2-22036529893.50.89 1.8 6.8 2.2 991044.51220Y355M1-22239929894.20.89 1.2 6.9 2.2 1094.51710Y355M2-225447298594.50.90 1.2 7.0 2.2 1114.51750Y355L1-228499298594.70.90 1.2 7.1 2.2 1114.51900Y355L2-231556298595.00.90 1.2 7.1 2.2 1114.52105 同步转速1500r/min 4级Y80M1-40.55 1.513973.00.76 2.4 6.0 2.3 56 671.817Y80M2-40.75 213974.50.76 2.3 6.0 2.3 56 671.817Y90S-4 1.1 2.71400 78.00.78 2.3 6.5 2.3 61 671.825Y90L-4 1.5 3.71400 79.00.79 2.3 6.5 2.3 62 671.826Y100L1-42.2 514381.00.82 2.2 7.0 2.3 65 701.834Y100L2-43 6.814382.50.81 2.2 7.0 2.3 65 701.835Y112M-4 4 8.81440 84.50.82 2.2 7.0 2.3 68 741.847Y132S-4 5.5 11.144850.84 2.2 7.0 2.3 70 78 1.686 0 .5 8Y132M-47.515.4 14487.00.85 2.2 7.0 2.3 71 781.879Y160M-41122.6 14688.00.84 2.2 7.0 2.3 75 821.8122Y160L-41530.3 14688.50.85 2.2 7.0 2.3 77 821.8142Y180M-418.5 35.914791.00.86 2.0 7.0 2.2 77 821.8174Y180L-42242.5 14791.50.86 2.0 7.0 2.2 77 821.8192Y200L-43056.8 14792.20.87 2.0 7.0 2.2 79 841.8253Y225S-43770.4 14891.80.87 1.9 7.0 2.2 79 841.8294Y225M-44584.2 14892.30.88 1.9 7.0 2.2 79 841.8327Y250M-455103 14892.60.88 2.0 7.0 2.2 81 862.8381Y280S-475140 14892.70.88 1.9 7.0 2.2 85 902.8535Y280M-490164 14893.50.89 1.9 7.0 2.2 85 902.8634Y315S-41120148930.89 1.8 6.8 2.2 93 98 2.9120 1 0 .5 8Y315M-4132 2414894.00.89 1.8 6.8 2.2 961012.81048Y315L1-41628914894.50.89 1.8 6.8 2.2 961012.81105Y315L2-42036114894.50.89 1.8 6.8 2.2 961012.81260Y355M1-422407148894.40.87 1.4 6.8 2.2 1064.51690Y355M3-425461148894.70.87 1.4 6.8 2.2 1084.51800Y355L2-428515148894.90.87 1.4 6.8 2.2 1084.51945Y355L3-4315578148895.20.87 1.4 6.9 2.2 1084.51985 同步转速1000r/min 6级Y90S-60.75 2.3 91072.50.7 2.0 5.5 2.2 56 651.821Y90L-6 1.1 3.2 91073.5 0.7 2.0 5.5 2.2 56 651.824Y100L-6 1.5 4 94077.5 0.7 2.0 6.0 2.2 62 671.835Y112M-6 2.2 5.6 94080.5 0.7 2.0 6.0 2.2 62 671.845Y132S-6 3 7.2 96083.0 0.8 2.0 6.5 2.2 66 711.866Y132M1-64 9.4 96084.00.8 2.0 6.5 2.2 66 711.875Y132M2-65.512.696085.30.8 2.0 6.5 2.2 66 711.885Y160M-67.5 17 97086.0 0.8 2.0 6.5 2.0 69 751.8116Y160L-61124.6 97087.00.8 2.0 6.5 2.0 70 751.8139Y180M-61531.4 97089.50.8 1.8 6.5 2.0 70 781.8182Y200L1-618.537.797089.80.8 1.8 6.5 2.0 73 781.8228Y200L2-62244.698090.20.8 1.8 6.5 2.0 73 781.8246Y225M-63059.5 98090.20.9 1.7 6.5 2.0 76 811.8294Y250M-637 72 98090.8 0.9 1.8 6.5 2.0 76 812.8395Y280S-64585.4 98092.00.9 1.8 6.5 2.0 79 842.8505Y280M-655104 98092.00.9 1.8 6.5 2.0 79 842.856Y315S-675141 98092.80.9 1.6 6.5 2.0 87 922.8850Y315M-690169 98093.20.9 1.6 6.5 2.0 87 922.8965Y315L1-61120698093.50.9 1.6 6.5 2.0 87 922.81028Y315L2-613224698093.80.9 1.6 6.5 2.0 87 922.81195Y355M1-6163099094.10.9 1.3 6.7 2.0 1024.51590Y355M2-618534799094.30.9 1.3 6.7 2.0 1024.51665Y355M4-62037599094.30.9 1.3 6.7 2.0 1024.51725Y355L1-62241199194.50.9 1.3 6.7 2.0 1024.51780Y355L3-62546699194.70.9 1.3 6.7 2.0 1054.51865 同步转速750r/min 8级Y132S-8 2.2 5.8 71080.5 0.7 2.0 5.5 2.0 61 661.866Y132M-8 3 7.7 71082.0 0.7 2.0 5.5 2.0 61 661.876Y160M1- 4 9.9 720 840.7 2.0 6.0 2.0 64 69 1.105Y160M2-85.513.372085.00.7 2.0 6.0 2.0 64 691.8115Y160L-87.517.7 72086.00.8 2.0 5.5 2.0 67 691.8140Y180L-81124.8 73087.50.8 1.7 6.0 2.0 67 721.8180Y200L-81534.1 73088.00.8 1.8 6.0 2.0 70 721.8228Y225S-818.5 41.373089.50.8 1.7 6.0 2.0 70 751.8265Y225M-82247.6 73090.00.8 1.8 6.0 2.0 70 751.8296Y250M-830 63 73090.5 0.8 1.8 6.0 2.0 73 751.8391Y280S-83778.2 74091.00.8 1.8 6.0 2.0 73 782.8500Y280M-84593.2 74091.70.8 1.8 6.0 2.0 73 782.8562Y315S-855114 74092.00.8 1.6 6.5 2.0 82 872.8875Y315M-875152 74092.50.8 1.6 6.5 2.0 82 872.81008Y315L1-90 17740 930.8 1.6 6.5 2.0 82 87 2.1065Y315L2-81121874093.30.8 1.6 6.3 2.0 82 872.81195Y355M2-813226474093.80.8 1.3 6.3 2.0 994.51675Y355M4-81631974094.00.8 1.3 6.3 2.0 994.51730Y355L3-818536874294.20.8 1.3 6.3 2.0 994.51840Y355L4-82039874394.30.8 1.3 6.3 2.0 994.51905 同步转速600r/min 10级Y315S-104510159091.50.7 1.4 6.0 2.0 82 872.8838Y315M-105512359092.00.7 1.4 6.0 2.0 82 872.8960Y315L2-107516459092.50.8 1.4 6.0 2.0 82 872.81180Y355M1-109019159593.00.8 1.2 6.0 2.0 964.51620Y355M2-10112359593.20.8 1.2 6.0 2.0 964.51775Y355L1-1013227559593.50.8 1.2 6.0 2.0 964.51880。

Y系列(IP44)交流电机型号参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低Y315L1-890 179 740 93.0 0.8 1.6 6.5 2.0 82 87 2.8 1065 Y315L2-8110 218 740 93.3 0.8 1.6 6.3 2.0 82 87 2.8 1195 Y355M2-8132 264 740 93.8 0.8 1.3 6.3 2.0 99 4.5 1675 Y355M4-8160 319 740 94.0 0.8 1.3 6.3 2.0 99 4.5 1730 Y355L3-8185 368 742 94.2 0.8 1.3 6.3 2.0 99 4.5 1840 Y355L4-8200 398 743 94.3 0.8 1.3 6.3 2.0 99 4.5 1905同步转速 600r/min 10级Y315S-1045 101 590 91.5 0.7 1.4 6.0 2.0 82 87 2.8 838 Y315M-1055 123 590 92.0 0.7 1.4 6.0 2.0 82 87 2.8 960 Y315L2-1075 164 590 92.5 0.8 1.4 6.0 2.0 82 87 2.8 1180 Y355M1-1090 191 595 93.0 0.8 1.2 6.0 2.0 96 4.5 1620 Y355M2-10110 230 595 93.2 0.8 1.2 6.0 2.0 96 4.5 1775 Y355L1-10132 275 595 93.5 0.8 1.2 6.0 2.0 96 4.5 1880Y系列异步电动机安装尺寸B5机座不带底脚、端盖上有凸缘的电动机安装尺寸机座号凸缘号极数安装尺寸及公差外形尺寸OveralldimensionD E F G1)M N P2) R3)S4)T 凸AC AD HF L基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 位置度 公差基本 尺寸极限 偏差 缘孔数80M FF165 2、4 19 +0.009 -0.004 40 ±0.310 6 0 -0.030 15.5 0-0.10 165 130 +0.014 -0.011 200 0 ±1.5 12 +0.430 0 ф1.0 3.5 0 -0.120 4 175150 185 290 90S 2、4、6 24 50 8-0.036 20 0 -0.20 195 160 195 315 90L 340 100L FF215 28 60 ±0.370 24215 180 250 ±2.015 ф1.54215 180 245 380 112M 240 190 265 400 132S FF265 2、4、6、8 38+0.018 +0.002 80 10 33 265 230 +0.016 -0.013 300 275210 315 475 132M 515 160M FF300 42 110 ±0.430 12 0 -0.043 37 300 250 350 ±3.0 19 +0.520 0 5 335 265 385 605 160L 650 180M 48 14 42.5 380285 430 670 180L 710 200L FF350 55 +0.030+0.011 16 49 350 300 ±0.016400 420315 480775225S FF400 4、8 60 140 ±0.500 1853 400 350 ±0.018 450 ±4.0 8 475 345 535820225M 2 55 110 ±0.430 16 49 8154、6、8 60 140 ±0.50018 53 8451.G ＝D-GE ，GE 的极限偏差对机座号80为（+0.10 0 ），其余为（+0.200 ）。

Y系列电动机型号大全
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机.安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411,连续工作制（S1）。

适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80～315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999.Y355电动机符合Y系列（IP44)三相异步电动机技术条件JB5274—91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V,额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1Km；环境温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃.
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要,还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

二、详细参数。

实用标准文案Y系列，Y2系列电动机主要参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44,冷却方法为IC411,连续工作制（Sl）O适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB∕T9616-19990 Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91 o Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V,额定频率为50Hz o功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40C；最低环境空气温度为T5°C;最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25 Co 精彩文档.实用标准文案实用标准文案蒂彩文档. 实用标准文案系列电机的更新换代产品，是一般用途的全封闭YY2系列电动机是其整它是我国九十年代最新产品，自扇冷式鼠笼型三相异步电动机。

该产品应用于国民经体水平已达到国外同类产品九十年代初的水平。

搅拌、压缩机，也可适用于运输、风机、济各个领域，如机床、水泵、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

标准，与德国IEC Y2系列电机的安装尺寸和功率等级符合,其外壳防护等级为IP54YDIN42673标准一致，也与系列电机一样, 级BFSIlC41 I冷却方法为，连续工作制（）。

采用级绝缘，温升按将彩文档.实用标准文案考核（除315L2-2、4, 355全部规格按F级考核外），并要求考核负载噪声指标。

Y2系列电动机额定电压为380V,额定频率为50Hz o功率3k毗以下为Y接法，其他功率均为△接法。

Y系列电机Y160L-2 18.5 KW 盐城市力盛机械设备厂李大军耐酸泵品牌力盛产品类型三相异步电动机型号Y160L-2P 极数2极额定功率18.5千瓦额定电压380（V）额定转速2930（rpm）产品认证CCC应用范围通用产品性能与特点:Y系列三相异步电动机是一般用途低压三相鼠笼型异步电动机基本系列。

该系列可以满足国内外一般用途的需要，机座范围80-315，是全国统一设计的系列产品。

Y系列电动机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点。

安装尺寸和功率等级完全符合IEC标准。

采用B级绝缘、外壳防护等级为IP44，冷却方式IC411。

Y系列电动机，额定电压为380V，额定频率为50Hz,3kW及以下为“Y”接法，4kW及以上为“Δ”接法。

Y系列电动机应用于一般无特殊要求的机械设备、如农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等。

技术参数说明:型号额定功率(kw)转速(r/min)电流(A)效率(%)功率因素cosØ堵转电流(A)————额定电流(A)堵转转矩(N·m)————最大转矩(N·m)————转动惯量(kg m2)重量(B3)kg表2Y132M-8 3 7.72 82 0.72 0.0395 79Y160M1-8 4720 9.91 84 0.736.00.0753 118Y160M2-8 5.5 13.3 85 0.74 0.0931 121 Y160L-8 7.5 17.7 86 0.75 5.5 0.126 145Y180L-8 1173024.8 87.5 0.776.0 1.7 0.203 184Y200L-8 15 34.1 880.76 1.8 0.339 250Y225S-8 18.5 41.3 89.5 1.7 0.491 266Y225M-8 22 47.6 90 0.781.8 0.547 292Y250M-8 30740 63.0 90.5 0.80 0.834 405Y280S-8 37 78.2 91 0.79 1.39 520Y280M-8 45 93.2 91.70.80 1.65 592Y315S-8 55 114 926.51.6 4.79 1000Y315M-8 75 152 92.5 0.81 5.58 1100Y315L1-8 90 179 930.82 6.37 1160Y315L2-8 110 218 93.3 6.3 7.23 1230 同步转速600转/分(10极)Y315S-10 45590 101 91.50.746.0 1.4 2.04.79 990Y315M-10 55 123 92 6.37 1150 Y315L2-1 75 164 92.5 0.75 7.15 1220 外形及安装尺寸：B3。

（完整版）Y系列电动机型号⼤全解析Y系列电动机型号⼤全Y系列电动机是⼀般⽤途的全封闭⾃扇冷式⿏笼型三相异步电动机。

安装尺⼨和功率等级符合IEC标准，外壳防护等级为IP44，冷却⽅法为IC411，连续⼯作制（S1）。

适⽤于驱动⽆特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、⾷品机械等。

Y系列电动机效率⾼、节能、堵转转矩⾼、噪⾳低、振动⼩、运⾏安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采⽤B 级绝缘。

Y355电动机采⽤F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运⾏地点的海拔不超过1000m；环境空⽓温度随季节变化，但不超过40℃；最低环境空⽓温度为-15℃；最湿⽉⽉平均最⾼相对湿度为90%；同时该⽉⽉平均最低温度不⾼于25℃。

电动机有⼀个轴伸，按⽤户需要，可制成双轴伸，第⼆轴伸亦能传递额定功率，但只能⽤联轴器传动。

按⽤户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

Y355M1-109019159593.00.8 1.2 6.0 2.096 4.51620 Y355M2-1011023059593.20.8 1.2 6.0 2.096 4.51775 Y355L1-1013227559593.50.8 1.2 6.0 2.096 4.51880Y2系列三相异步电动机⼀、概述Y2系列电动机是Y系列电机的更新换代产品，是⼀般⽤途的全封闭⾃扇冷式⿏它是我国九⼗年代最新产品，其整体⽔平已达到国外同类产品九⼗年代初的⽔平。

该产品应⽤于国民经济各个领域，如机床、⽔泵、风机、压缩机，也可适⽤于运输、搅拌、印刷、农机、⾷品等各类不含易燃、易爆或腐蚀性⽓体的场合。
