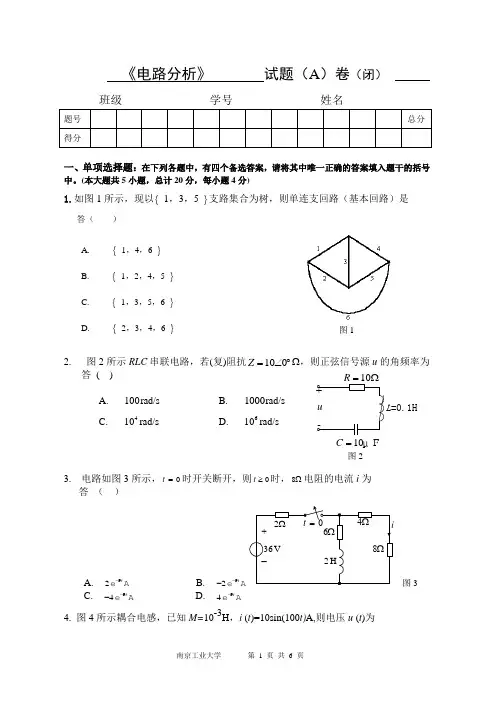

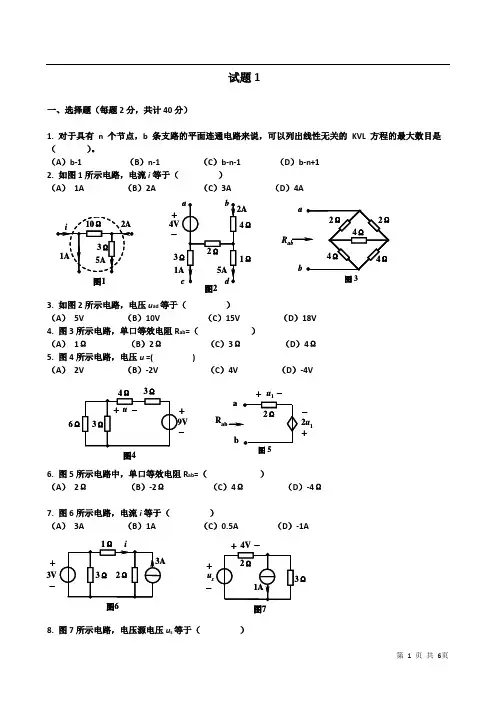

《电路分析》期末考试试题（A）

一、 填空：要求有计算过程。(每空5分，共15分)

1、图1所示电路中理想电流源的功率为 -60W 。(4分)

2、图2所示电路中电流I为 － 。

3、图3所示电路中电流U为 115V 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。(每种方法10分，共计30分。要求有计算过程。)

图4 图5 图6

I=

三、 求图5所示电路中的电压Uab 。(10分) Uab=60V

四、 含理想变压器电路如图6，，求负载R上电压有效值U 。(10分) U=8.01V

五、求图7中各二端网络的等效电阻。(15分)

图7

(a) 36Ω； (b) 12Ω； (c) －6Ω。(每题5分，共15分)

六、电路如图8所示，开关K紧闭前电路已稳定，用三要素法求K紧闭后的uc(t)。(10分)

解：uc(0+)=5V (2分) uc(∞)=10V (2分)

τ=RC=10s (2分) uc(t)=10-5e-0.1tV (4分)

七、(5+5=10分)

电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，

Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求。解：(1)Zi=2Ω ； (2) I1=4∠

图8 图9

《电路分析》期末考试试题（B）

一、选择题(单选)：(20分)

1、电阻与电感元件并联，它们的电流有效值分别为 和，则它们总的电流有效值为( C ) 。

A、 B、 C、 D、

2、关于理想电感元件的伏安关系，下列各式正确的有(D ).

A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt

3、耦合电感的顺串时等效电感为( A ) 。

A、Leq=L1+L2+ B、Leq=L1+L2 C、Leq=L2-M2 D、 Leq=L2-M2

4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( C )

A、电阻性质 B、电感性质 C、电容性质

二、填空：(每空2分，共14分)

1、图1.1所示电路中理想电流源吸收的功率为 -15W。

2、图1.2所示电路中电阻的单位为Ω，则电流I为 。

3、已知i=10cos(100t-30。)A，u=5sin(100t-60。)A,则 i、u的相位差为 120° 且i 超前 u。

4、为提高电路的功率因数，对容性负载，应并接 电感 元件。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2文档来源为:从网络收集整理.word版本可编辑. 5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为 UL=1.732UP

相电流与线电流的关系为 IL=IP 。

三、电路见图3，用网孔分析法求I。(10分)

解：Ia（1+1）-Ic=-10

Ib（2+2）-2Ic=10-2

Ic=-2

得：Ic=- Ib= Ic=-

∴I=Ib=

五、 电路见图4，RL=10Ω，试用戴维南定理求流过RL的电流。(10分)

解：uoc=10-5=5(V)

R0=10Ω

I=1/4=0.25(A)

五、电路如图5，开关K紧闭前电路已稳定，用三要素法求K紧闭后的uc(t)。(11分)

解：uc(0+)=5V ;uc(∞)=10V;τ=RC=10s; uc(t)=10-5e-0.1tV

六、(10分)

电路如图6已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，

Z3=3-j1Ω，求

(1) 输入阻抗Zi 解：(1)Zi=2Ω

(2) 求•1I、•2I、•3I。 (2) I1=4∠0A, I2 =3-j1=3.16∠-18.40A,

I3= 1+j1=1.41∠450A

七、求图7中各二端网络的等效电路。(15分)

(a) Rab=6Ω； (b) 2V(a点正)，2Ω (c) 4V(a点正)，3Ω。

图7

八、 含理想变压器电路如图8，已知n=1:10，VUS00100•，求负载R上电压有效值U2 。(10分)

图8

解：U2＝8.01V

《电路基本分析》考试试卷（A）

一、填空：(每空2分，共16分)

1、图1.1所示电路中理想电流源吸收的功率为 -15W 。

2、图1.2所示电路中电阻的单位为Ω，则电流I为 －1A 。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

3文档来源为:从网络收集整理.word版本可编辑. 3、已知i=10cos(100t-30。)A，u=5sin(100t-60。)A,则 i、u的相位差为 1200； 且i 超前 u。

4、为提高电路的功率因数，对容性负载，应并接 电感 元件。对感性负载，应并接 电容 元件。5、；

5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为

3/LPUU ； 相电流与线电流的关系为 LPII 。

二、选择题：(每空2分，共14分)

1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( C ) 。

A、7A B、6A C、5A D、4A

2、关于电感元件的伏安关系，下列各式正确的有(D )

A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt

E、U=jωLI F、Um=ωLI

3、耦合电感的顺串时等效电感为( A ) 。

A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 / L1+L2+2M

D、 Leq=L1L2-M2 / L1+L2-2M

4、单口网络，其入端阻抗形式是Z=R+jX，当X>0时,单口网络呈( 感性 )性质,当X<0时,单口网络呈( 容性 )

性质,当X=0时,单口网络呈( 阻性 )性质。

A、电阻性质 B、电感性质 C、电容性质

5、关于复功率、视在功率、有功功率、无功功率正确的有 ( D )。

A、S=P2+Q2 B、S=P+jQ C、 P=UIsinФ 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

4文档来源为:从网络收集整理.word版本可编辑. D、Q=SsinФ

三、 在图3所示电路中，己知R1 = R2 = 2Ω，R3 = 4Ω，R4= R5=3Ω，US1=6.4V，试用网孔分析法求各支路电流。 (15分)

I1 = 1A， I2 = 0.6A， I3 = 0.4A (每问5分)

图3

四、电路如图4所示，试列出节点方程。 (10分)

图4

五、电路如 图5所示，求戴维南等效电路。(10分)

VUOC267.0 (4分)；

53.00IUR (4分)

戴维南等效电路 (2分)

图5

六、电路见图6。（25分）

１、求电路中标明各量的初始值。（8分）

２、求电路中标明各量的稳态值。（8分）

３、若图５电路中电感用短路替代，其它均不变，用三要素法求uc(t)。（9分）

1. UC(0+)=0, iL(0+)=5A,

i1(0+)=-3A i2（0+）=2A（每个初始值为2分）

2．Uc（∞）=2V， iL（∞）=5A，

i1（∞）=-5A， i2（∞）=0(每个稳态值为2分）

图6

3．三要素为：uc（0+）=0

uc（∞）=2V τ=RC=1×1=1S

uc（t）=2（1-e-t）V，t≥0 （9分）

七、 一个绝缘良好的电容器C1=10F，接到u=2202sin314tV交流电源上，求该电容的容抗和流过它的电流，并画出相量图，另有一只C2=5F的电容器，接在同一电源上，试比较它们容抗和电流的大小？(10分)

解：47.3181CX, AI019069.0, 9.6362CX, AI0290345.0

八、 已知VUS060•，求图7示电路中的每个电阻消耗的功率。(15分)

0.0137W , 0 , 0.56W

图7

《电路基本分析》考试试卷（B） 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

5文档来源为:从网络收集整理.word版本可编辑. 一、选择题：(每空2分，共14分)

1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( C ) 。

A、7A B、6A C、5A D、4A

2、关于电感元件的伏安关系，下列各式正确的有( D )

A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt

E、U=jωLI F、Um=ωLI

3、耦合电感的顺串时等效电感为( A ) 。

A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 / L1+L2+2M

D、 Leq=L1L2-M2 / L1+L2-2M

4、单口网络，其入端阻抗形式是Z=R+jX，当X>0时,单口网络呈(感性 )性质,当X<0时,单口网络呈( 容性 ) 性质,

当X=0时,单口网络呈( 阻性 )性质。

A、电阻性质 B、电感性质 C、电容性质

5、关于复功率、视在功率、有功功率、无功功率正确的有 (D)。

A、S=P2+Q2 B、S=P+jQ C、 P=UIsinФ D、Q=SsinФ

二、填空：(每空2分，共16分)

1、图1所示电路中理想电流源吸收的功率为 。

2、图2所示电路中电阻的单位为Ω，则电流I为 。

图1 图2

3、已知i=10cos(100t-30。)A，u=5sin(100t-60。)A,则 i、u的相位差为 且i u。
